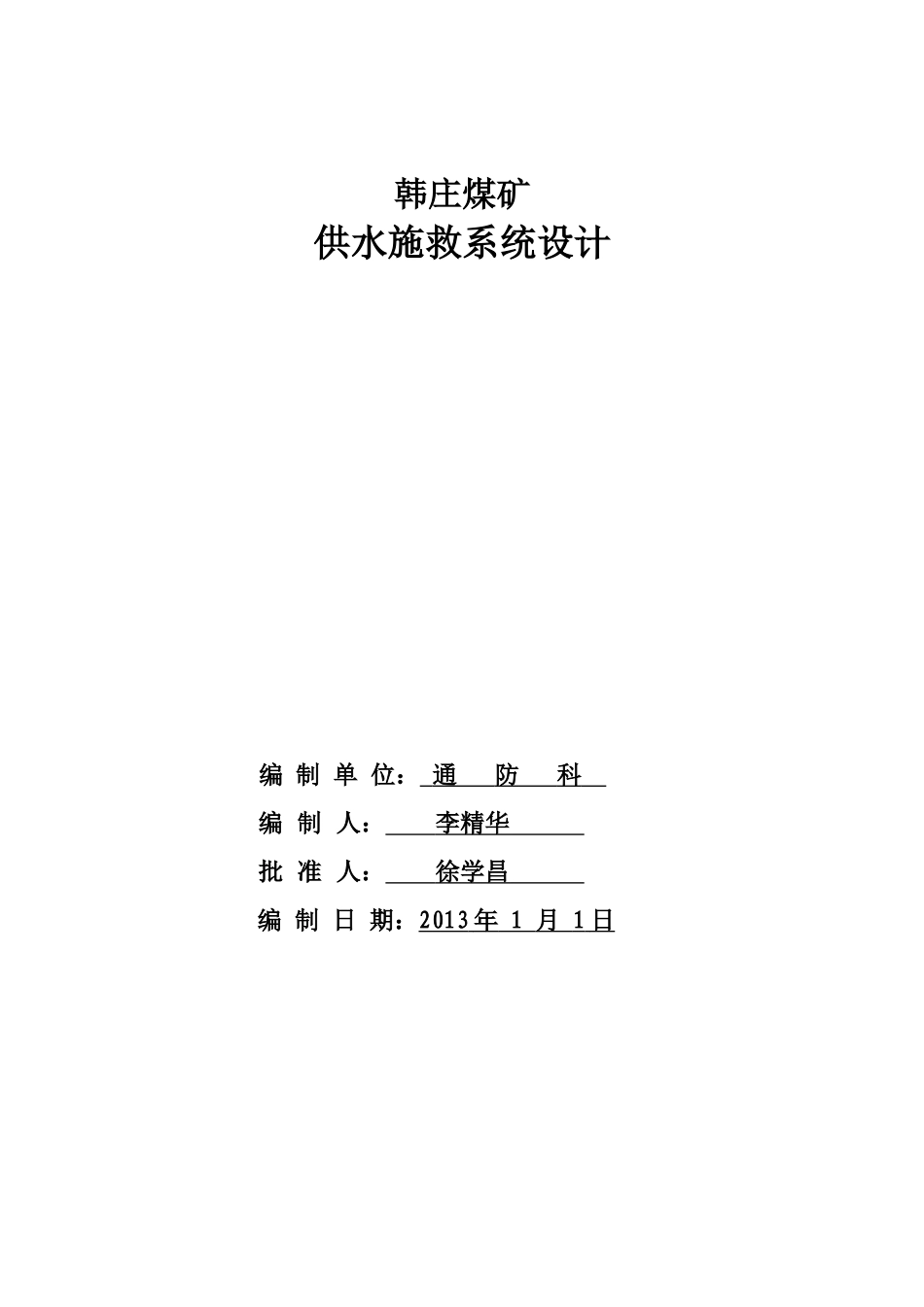

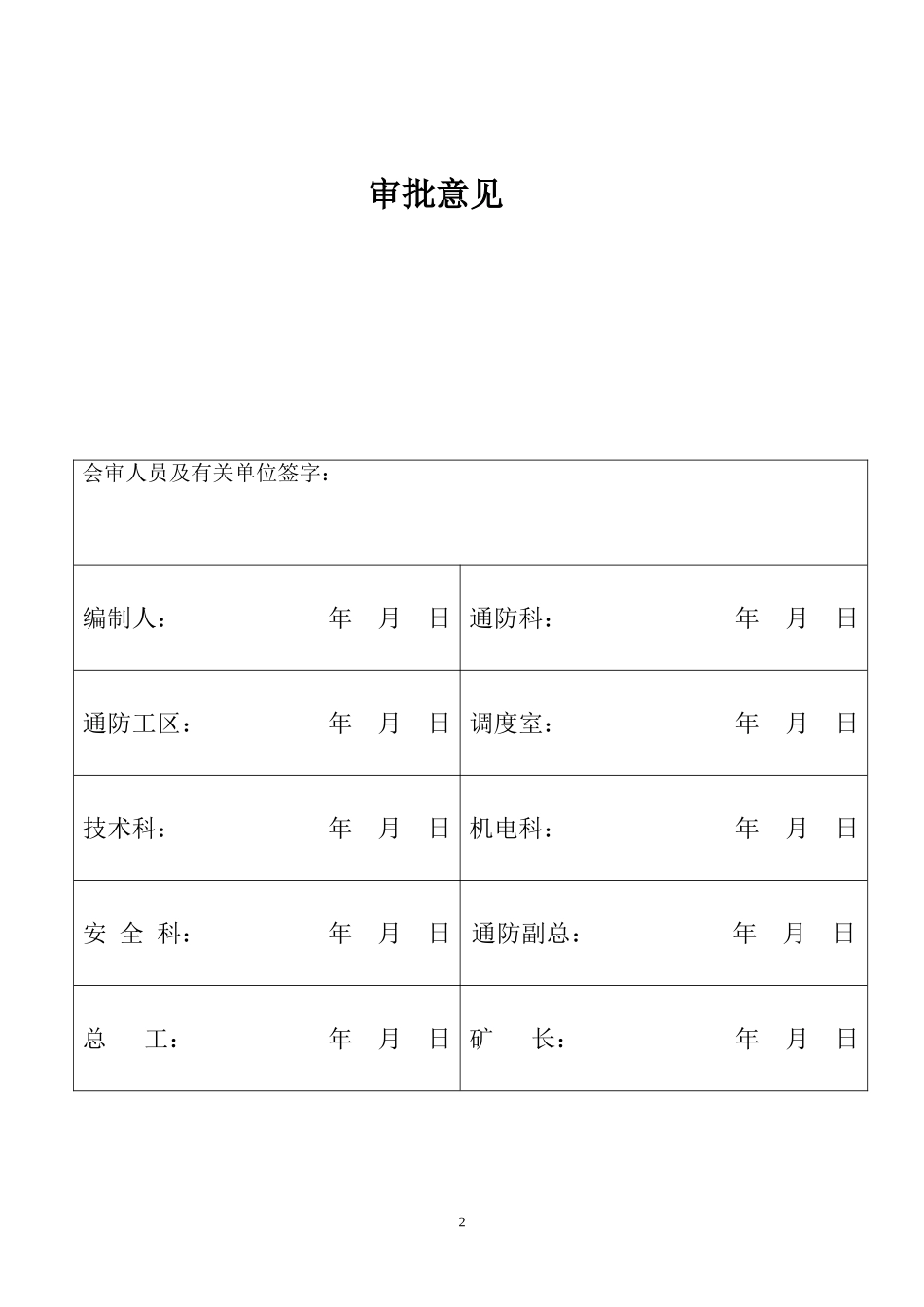

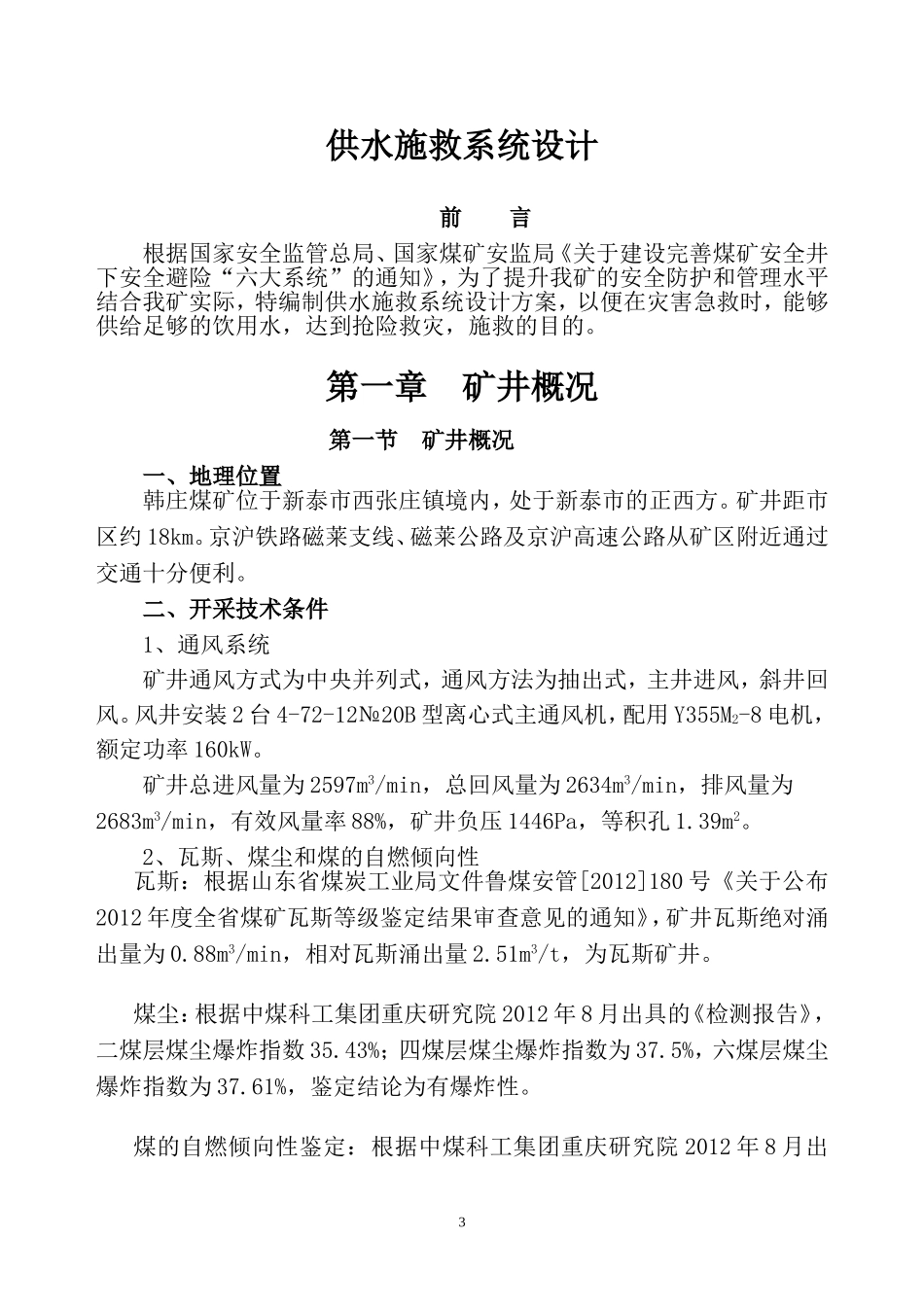

韩庄煤矿供水施救系统设计编制单位:通防科编制人:李精华批准人:徐学昌编制日期:2013年1月1日审批意见会审人员及有关单位签字:编制人:年月日通防科:年月日通防工区:年月日调度室:年月日技术科:年月日机电科:年月日安全科:年月日通防副总:年月日总工:年月日矿长:年月日2供水施救系统设计前言根据国家安全监管总局、国家煤矿安监局《关于建设完善煤矿安全井下安全避险“六大系统”的通知》,为了提升我矿的安全防护和管理水平结合我矿实际,特编制供水施救系统设计方案,以便在灾害急救时,能够供给足够的饮用水,达到抢险救灾,施救的目的。第一章矿井概况第一节矿井概况一、地理位置韩庄煤矿位于新泰市西张庄镇境内,处于新泰市的正西方。矿井距市区约18km。京沪铁路磁莱支线、磁莱公路及京沪高速公路从矿区附近通过交通十分便利。二、开采技术条件1、通风系统矿井通风方式为中央并列式,通风方法为抽出式,主井进风,斜井回风。风井安装2台4-72-12№20B型离心式主通风机,配用Y355M2-8电机,额定功率160kW。矿井总进风量为2597m3/min,总回风量为2634m3/min,排风量为2683m3/min,有效风量率88%,矿井负压1446Pa,等积孔1.39m2。2、瓦斯、煤尘和煤的自燃倾向性瓦斯:根据山东省煤炭工业局文件鲁煤安管[2012]180号《关于公布2012年度全省煤矿瓦斯等级鉴定结果审查意见的通知》,矿井瓦斯绝对涌出量为0.88m3/min,相对瓦斯涌出量2.51m3/t,为瓦斯矿井。煤尘:根据中煤科工集团重庆研究院2012年8月出具的《检测报告》,二煤层煤尘爆炸指数35.43%;四煤层煤尘爆炸指数为37.5%,六煤层煤尘爆炸指数为37.61%,鉴定结论为有爆炸性。煤的自燃倾向性鉴定:根据中煤科工集团重庆研究院2012年8月出3具的《检测报告》,二煤层最短自然发火期为56天;四煤层最短自然发火期为53天;六煤层最短自然发火期为51天。二煤、四煤、六煤的自燃倾向性均为自燃煤层。3、地温井下平均温度在21℃左右,属无热害区。4、煤与瓦斯突出矿井未发生过煤与瓦斯突出现象。5、冲击地压矿井未出现冲击地压。随着开采深度的增加,地压有加大的趋势。三、采掘情况现有2个采煤工作面和3个掘进工作面。2个采煤工作面分别是主暗Ⅲ2工作面和Ⅱ4工作面。3个掘进工作面,分别是主暗Ⅰ4回风巷、主暗Ⅰ4溜子巷、Ⅲ4溜子巷。第二章供水施救设计编制依据1、《国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知》(安监总煤装【2010】146号)。2、《国家安全监管总局国家煤矿安监局关于印发煤矿井下紧急避险系统建设管理暂行规定的通知》(安监总煤装〔2011〕15号)。3、《国家安全监管总局国家煤矿安监局关于印发煤矿井下安全避险“六大系统”建设完善基本规范(试行)》的通知》(安监总煤装〔2011〕33号)。4、《煤矿安全规程》2011年版。5、煤矿井下供水施救系统通用技术条件要求MT/T286。6、矿井采掘工程平面图。47、其他有关的规范、规定和技术标准。8、矿井其它资料。第三章供水施救系统设计矿井供水施救系统是在矿井现有防尘(消防)供水系统的基础上进行建设完善的。一、基本要求1、煤矿企业必须结合自身安全避险的需求,建设完善供水施救系统。2、供水水源应引自消防水池或专用水池。有井下水源的,井下水源应与地面供水管网形成系统。地面水池应采取防冻和防护措施。3、所有矿井采区避灾路线上应敷设供水管路,压风自救装置处和供压气阀门附近应安装供水阀门。4、矿井供水管路应接入紧急避险设施,并设置供水阀,水量和水压应满足额定数量人员避险时的需要,接入避难硐室和救生舱前的20m供水管路要采取保护措施。5、供水施救系统应能在紧急情况下为避险人员供水、输送营养液提供条件。二、水源、水质1、地面供水情况地面1个静压水池(容量200m3),配水池完全满足井下防尘供水需求紧急情况下开启饮用水管路阀门,为井下避险人员供水,输送营养液符合《供水施救系统建设完善基本规范(试行)》要求。2、井下供水情况井下供水方式采用静压方式,-80m水平设1个容积为300m3的静压水池,水质和水压符合规程规定。三、管道布置井下设置完善的防尘供水系统。管路采用消防、洒水合一...
