外幕墙设计任务书VIP免费

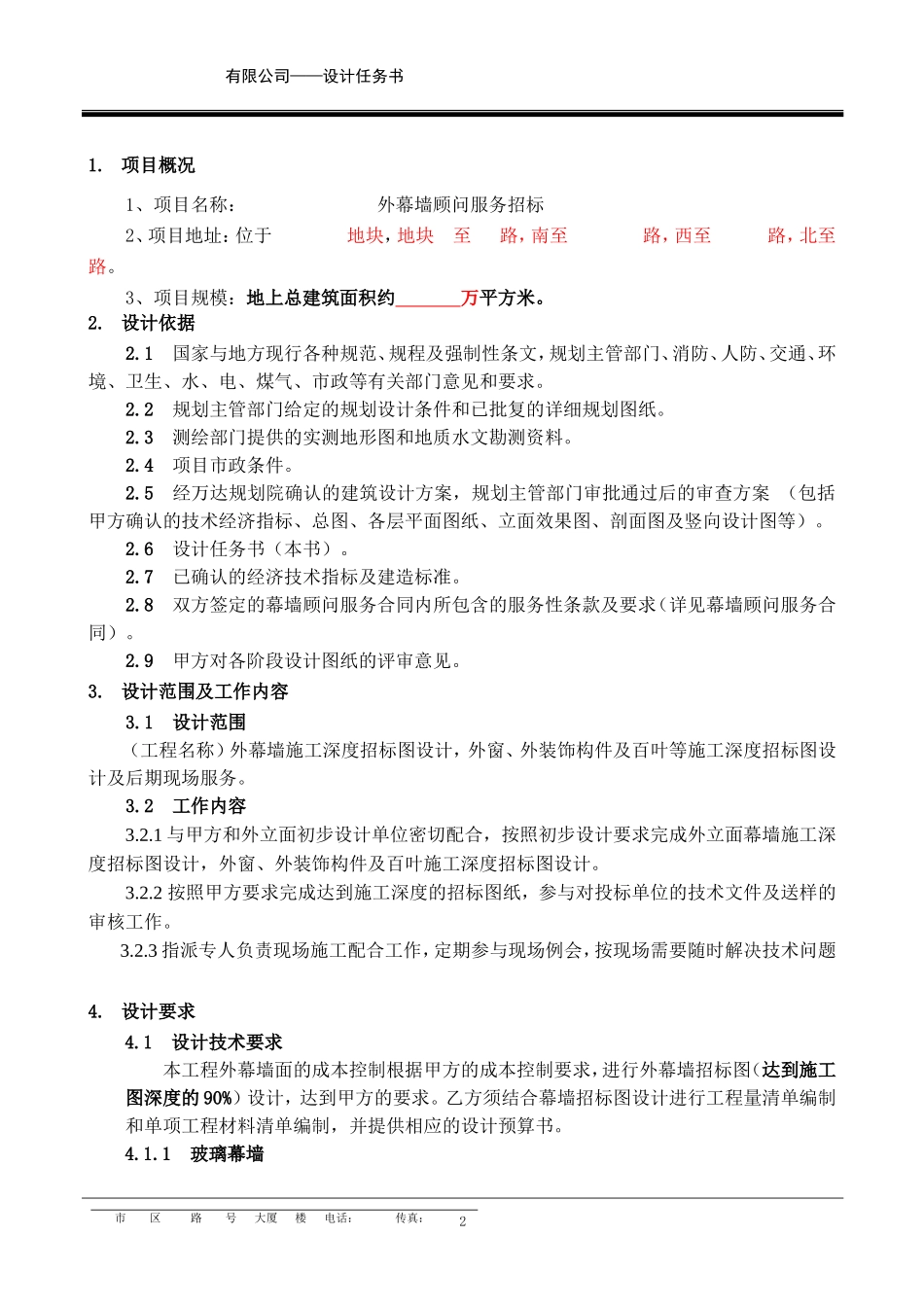

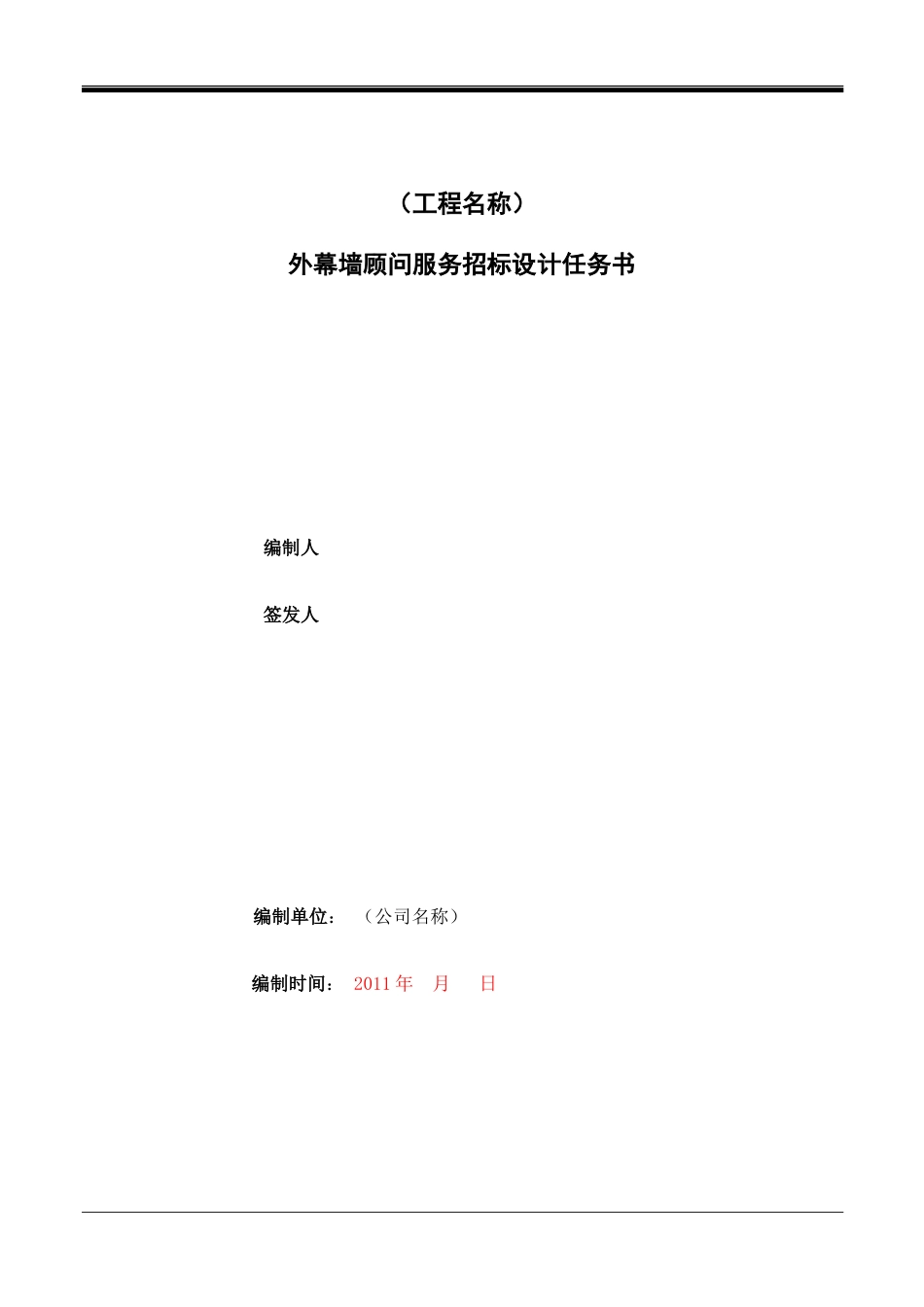

（工程名称）外幕墙顾问服务招标设计任务书编制人签发人编制单位：（公司名称）编制时间：2011年月日有限公司——设计任务书1.项目概况1、项目名称：外幕墙顾问服务招标2、项目地址：位于地块，地块至路，南至路，西至路，北至路。3、项目规模：地上总建筑面积约万平方米。2.设计依据2.1国家与地方现行各种规范、规程及强制性条文，规划主管部门、消防、人防、交通、环境、卫生、水、电、煤气、市政等有关部门意见和要求。2.2规划主管部门给定的规划设计条件和已批复的详细规划图纸。2.3测绘部门提供的实测地形图和地质水文勘测资料。2.4项目市政条件。2.5经万达规划院确认的建筑设计方案，规划主管部门审批通过后的审查方案（包括甲方确认的技术经济指标、总图、各层平面图纸、立面效果图、剖面图及竖向设计图等）。2.6设计任务书（本书）。2.7已确认的经济技术指标及建造标准。2.8双方签定的幕墙顾问服务合同内所包含的服务性条款及要求（详见幕墙顾问服务合同）。2.9甲方对各阶段设计图纸的评审意见。3.设计范围及工作内容3.1设计范围（工程名称）外幕墙施工深度招标图设计，外窗、外装饰构件及百叶等施工深度招标图设计及后期现场服务。3.2工作内容3.2.1与甲方和外立面初步设计单位密切配合，按照初步设计要求完成外立面幕墙施工深度招标图设计，外窗、外装饰构件及百叶施工深度招标图设计。3.2.2按照甲方要求完成达到施工深度的招标图纸，参与对投标单位的技术文件及送样的审核工作。3.2.3指派专人负责现场施工配合工作，定期参与现场例会，按现场需要随时解决技术问题4.设计要求4.1设计技术要求本工程外幕墙面的成本控制根据甲方的成本控制要求，进行外幕墙招标图（达到施工图深度的90%）设计，达到甲方的要求。乙方须结合幕墙招标图设计进行工程量清单编制和单项工程材料清单编制，并提供相应的设计预算书。4.1.1玻璃幕墙2市区路号大厦楼电话：传真：有限公司——设计任务书1.铝合金龙骨明框（或隐框）玻璃幕墙。2.玻璃采用镀膜（或Low-E及丝网印刷）中空玻璃。3.铝合金型材室外可视面应进行氟碳喷涂处理，室内可视面应进行粉末喷涂处理，非可视面应进行阳极氧化处理。4.玻璃幕墙层间玻璃部位根据建筑师要求可采用单层玻璃或中空玻璃，内衬3mm厚深灰色铝塑板。5.玻璃幕墙外露墙体、柱、梁须做装饰处理，不得低于水泥砂浆找平涂刷外墙涂料的档次。4.1.2铝板幕墙1.镀锌钢龙骨（或铝合金龙骨）铝板幕墙。2.铝板须经氟碳喷涂处理，铝单板厚度为2.5～3mm，铝塑板厚度为4mm，内外铝皮厚度不低于50丝。3.铝板幕墙板缝密封胶颜色须与铝板颜色相协调。4.铝板幕墙后部为有使用功能的空间时，须在内侧做装饰性封闭，材料选用铝塑板、石膏板、水泥压力板等。4.1.3石材幕墙1.采用镀锌钢龙骨支撑的干挂花岗岩幕墙。使用铝型材挂件对，可拆卸式（即每一块石材都可单独拆卸而不影响其他板块）。2.石材厚度25～30mm，产品等级为优等品。吸水率应小于0.8%。3.对于面积大于1平方米的石材增设4个扣件挂接。4.所有石材的各表面应进行防护剂处理。4.1.4首层玻璃及橱窗1.钢铝框支撑明框结构或纯玻璃结构。2.玻璃采用透明钢化玻璃。3.玻璃门采用不锈钢有框弹簧门或无框地弹门。4.1.5广告位1.内打灯广告位采用铝单板包边带镀锌钢板背板的结构，铝单板包边为2.5mm厚氟碳喷涂铝单板，内衬板采用镀锌钢板厚度为1.2mm，灯箱净空不小于250mm。2.外打灯广告位与周边幕墙做好封闭，采用全镀锌钢板面层，广告布张拉构件须暗藏，须考虑照明灯具荷载及安装构造。4.1.6店招及LOGO字1.幕墙须为设于其表面的店招预留安装条件并考虑相应荷载。2.幕墙须为设于其表面的LOGO字及设于幕墙檐口上方的无结构支撑的LOGO字预留安装条件并考虑相应荷载。4.1.7百叶铝合金百叶，铝合金表面应进行氟碳喷涂处理。在外百叶窗内部设隐蔽式不锈钢防鸟网，假百叶窗后需采用4mm厚铝塑板封闭加保温棉。防鸟网网目为25mmx25mm，须涂成甲方指定的颜色。3市区路号大厦楼电话：传真：有限公司——设计任务书4.1.8外窗1.铝合金断桥隔热窗型材，铝合金室外可视面应进行氟碳喷涂处理，室内可视面应进行粉末喷涂处理。2.玻璃选用不低于5mm＋9A＋...
