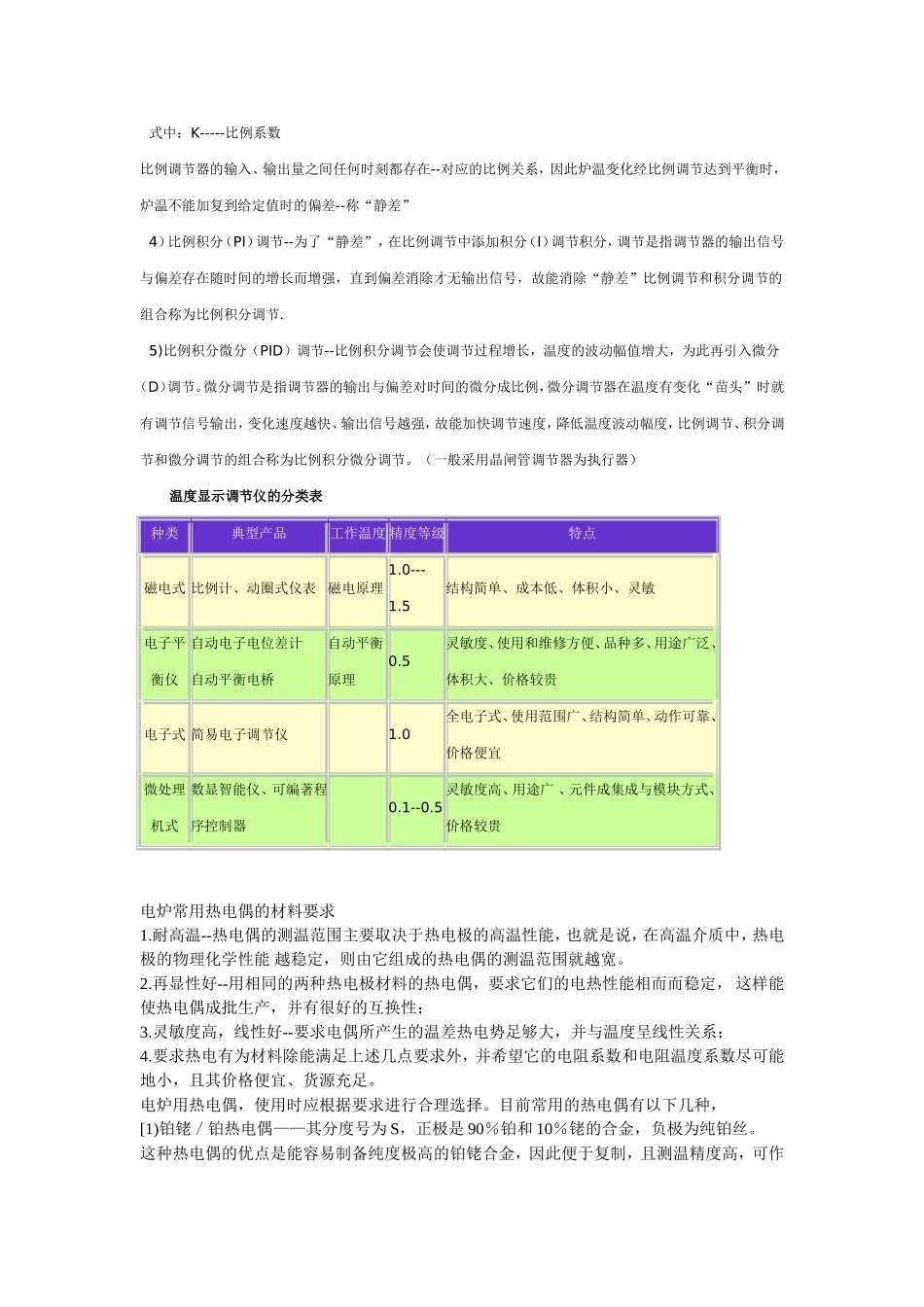

退火---淬火---回火一．退火的种类1．完全退火和等温退火完全退火又称重结晶退火，一般简称为退火，这种退火主要用于亚共析成分的各种碳钢和合金钢的铸，锻件及热轧型材，有时也用于焊接结构。一般常作为一些不重工件的最终热处理，或作为某些工件的预先热处理。2．球化退火球化退火主要用于过共析的碳钢及合金工具钢（如制造刃具，量具，模具所用的钢种）。其主要目的在于降低硬度，改善切削加工性，并为以后淬火作好准备。3．去应力退火去应力退火又称低温退火（或高温回火），这种退火主要用来消除铸件，锻件，焊接件，热轧件，冷拉件等的残余应力。如果这些应力不予消除，将会引起钢件在一定时间以后，或在随后的切削加工过程中产生变形或裂纹。二．淬火时，最常用的冷却介质是盐水，水和油。盐水淬火的工件，容易得到高的硬度和光洁的表面，不容易产生淬不硬的软点，但却易使工件变形严重，甚至发生开裂。而用油作淬火介质只适用于过冷奥氏体的稳定性比较大的一些合金钢或小尺寸的碳钢工件的淬火。三．钢回火的目的1．降低脆性，消除或减少内应力，钢件淬火后存在很大内应力和脆性，如不及时回火往往会使钢件发生变形甚至开裂。2．获得工件所要求的机械性能，工件经淬火后硬度高而脆性大，为了满足各种工件的不同性能的要求，可以通过适当回火的配合来调整硬度，减小脆性，得到所需要的韧性，塑性。3．稳定工件尺寸4．对于退火难以软化的某些合金钢，在淬火（或正火）后常采用高温回火，使钢中碳化物适当聚集，将硬度降低，以利切削加工。炉温自动控制---是指根据炉温对给定温度的偏差，自动接通或断开供给炉子的热源能量，或连续改变热源能量的大小，使炉温稳定有给定温度范围，以满足热处理工艺的需要。热处理温度自动控制常用调节规律有二位式、三位式、比例、比例积分和比例积分微分等几种。1)二位式调节--它只有开、关两种状态，当炉温低于限给定值时执行器全开；当炉温高于给定值时执行器全闭。（执行器一般选用接触器）2）三位式调节--它有上下限两个给定值，当炉温低于下限给定值时招待器全开；当炉温在上、下限给定值之间时执行器部分开启；当炉温超过上限给定值时执行器全闭。（如管状加热器为加热元件时，可采用三位式调节实现加热与保温功率的不同）3）比例调节（P调节）--调节器的输出信号（M）和偏差输入（e）成比例。即：M=ke式中：K-----比例系数比例调节器的输入、输出量之间任何时刻都存在--对应的比例关系，因此炉温变化经比例调节达到平衡时，炉温不能加复到给定值时的偏差--称“静差”4）比例积分（PI）调节--为了“静差”，在比例调节中添加积分（I）调节积分，调节是指调节器的输出信号与偏差存在随时间的增长而增强，直到偏差消除才无输出信号，故能消除“静差”比例调节和积分调节的组合称为比例积分调节.5)比例积分微分（PID）调节--比例积分调节会使调节过程增长，温度的波动幅值增大，为此再引入微分（D）调节。微分调节是指调节器的输出与偏差对时间的微分成比例，微分调节器在温度有变化“苗头”时就有调节信号输出，变化速度越快、输出信号越强，故能加快调节速度，降低温度波动幅度，比例调节、积分调节和微分调节的组合称为比例积分微分调节。（一般采用晶闸管调节器为执行器）温度显示调节仪的分类表种类典型产品工作温度精度等级特点磁电式比例计、动圈式仪表磁电原理1.0---1.5结构简单、成本低、体积小、灵敏电子平衡仪自动电子电位差计自动平衡电桥自动平衡原理0.5灵敏度、使用和维修方便、品种多、用途广泛、体积大、价格较贵电子式简易电子调节仪1.0全电子式、使用范围广、结构简单、动作可靠、价格便宜微处理机式数显智能仪、可编著程序控制器0.1--0.5灵敏度高、用途广、元件成集成与模块方式、价格较贵电炉常用热电偶的材料要求1.耐高温--热电偶的测温范围主要取决于热电极的高温性能，也就是说，在高温介质中，热电极的物理化学性能越稳定，则由它组成的热电偶的测温范围就越宽。2.再显性好--用相同的两种热电极材料的热电偶，要求它们的电热性能相而而稳定，这样能使热电偶成批生产，并有很好的互换性；3.灵敏度高，线性好--要求...
