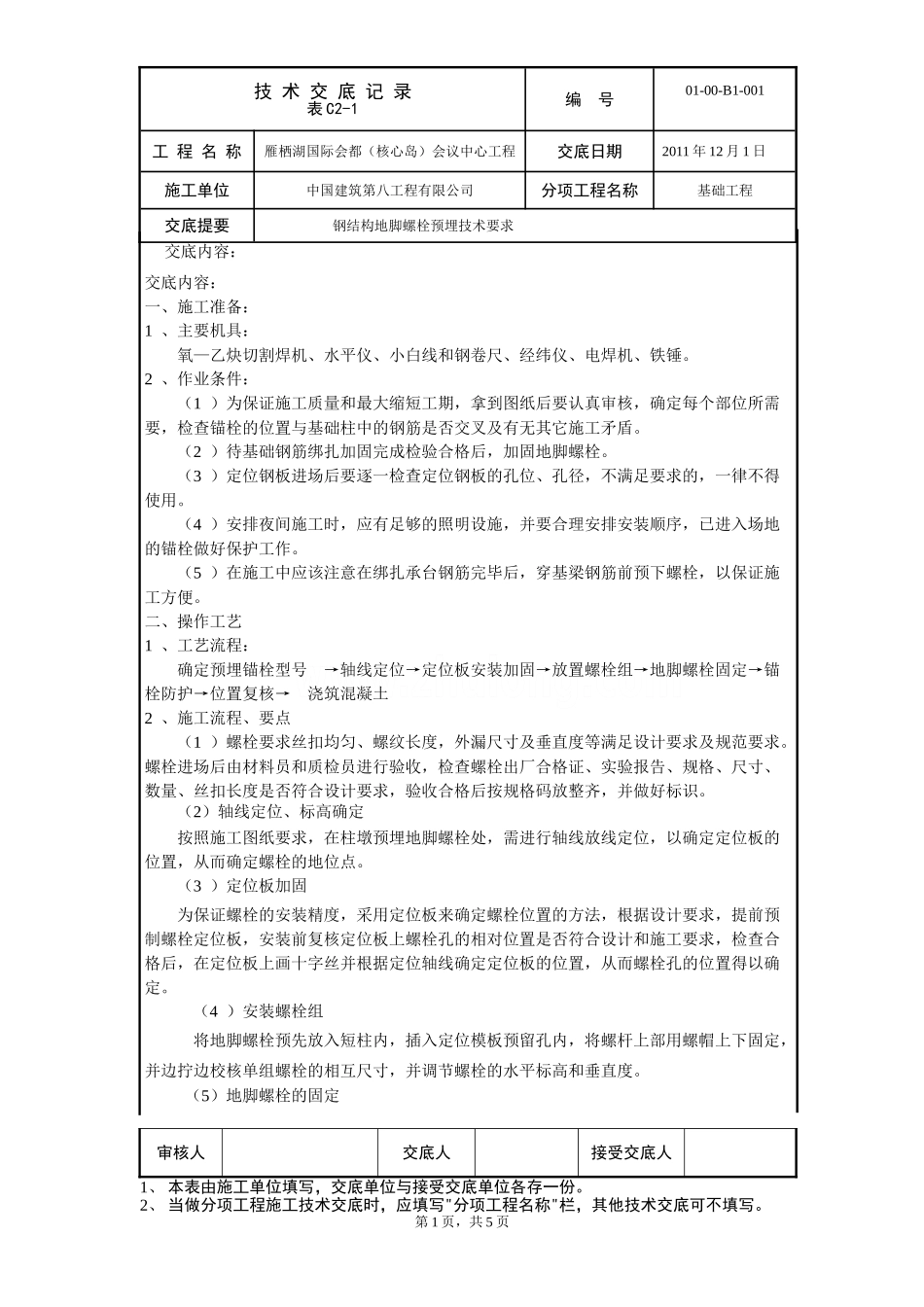

技术交底记录表C2-1编号01-00-B1-001工程名称雁栖湖国际会都（核心岛）会议中心工程交底日期2011年12月1日施工单位中国建筑第八工程有限公司分项工程名称基础工程交底提要钢结构地脚螺栓预埋技术要求交底内容：交底内容：一、施工准备：1、主要机具：氧—乙炔切割焊机、水平仪、小白线和钢卷尺、经纬仪、电焊机、铁锤。2、作业条件：（1）为保证施工质量和最大缩短工期，拿到图纸后要认真审核，确定每个部位所需要，检查锚栓的位置与基础柱中的钢筋是否交叉及有无其它施工矛盾。（2）待基础钢筋绑扎加固完成检验合格后，加固地脚螺栓。（3）定位钢板进场后要逐一检查定位钢板的孔位、孔径，不满足要求的，一律不得使用。（4）安排夜间施工时，应有足够的照明设施，并要合理安排安装顺序，已进入场地的锚栓做好保护工作。（5）在施工中应该注意在绑扎承台钢筋完毕后，穿基梁钢筋前预下螺栓，以保证施工方便。二、操作工艺1、工艺流程：确定预埋锚栓型号→轴线定位→定位板安装加固→放置螺栓组→地脚螺栓固定→锚栓防护→位置复核→浇筑混凝土2、施工流程、要点（1）螺栓要求丝扣均匀、螺纹长度，外漏尺寸及垂直度等满足设计要求及规范要求。螺栓进场后由材料员和质检员进行验收，检查螺栓出厂合格证、实验报告、规格、尺寸、数量、丝扣长度是否符合设计要求，验收合格后按规格码放整齐，并做好标识。（2）轴线定位、标高确定按照施工图纸要求，在柱墩预埋地脚螺栓处，需进行轴线放线定位，以确定定位板的位置，从而确定螺栓的地位点。（3）定位板加固为保证螺栓的安装精度，采用定位板来确定螺栓位置的方法，根据设计要求，提前预制螺栓定位板，安装前复核定位板上螺栓孔的相对位置是否符合设计和施工要求，检查合格后，在定位板上画十字丝并根据定位轴线确定定位板的位置，从而螺栓孔的位置得以确定。（4）安装螺栓组将地脚螺栓预先放入短柱内，插入定位模板预留孔内，将螺杆上部用螺帽上下固定，并边拧边校核单组螺栓的相互尺寸，并调节螺栓的水平标高和垂直度。（5）地脚螺栓的固定审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。第1页，共5页技术交底记录表C2-1编号01-00-B1-001工程名称雁栖湖国际会都（核心岛）会议中心工程交底日期2011年12月1日施工单位中国建筑第八工程有限公司分项工程名称基础工程交底提要钢结构地脚螺栓预埋技术要求交底内容：第一步固定：待调整好螺栓的标高和垂直度并符合要求后，用短钢筋头焊接脚撑，与基础底板钢筋焊接加固螺栓防止其下沉。第二步固定：用短钢筋采用十字交叉的方式交叉焊接加固螺栓与短柱的定位箍筋，防止螺栓在浇筑混凝土时偏位，加固完后复核螺栓的标高和垂直度。（6）加固完成符合合格后，对螺栓外漏丝扣进行保护，保护方法采用专业的塑料缠裹外漏丝扣，并用胶带粘劳，防止螺栓丝扣在浇筑混凝土时受污染收到腐蚀。（7）以上程序完成后用校准后的经纬仪调整、复核各个螺栓组的整体平面位置尺寸，经检查尺寸精度符合要求后，将定位钢板和所有螺母取出。三、质量标准地脚螺栓组尺寸1、保证项目：允许偏差项目，见表1-1。表1-1地脚螺栓组精度要求：地脚螺栓组尺寸精度允许偏差序号项目允许偏差（㎜）检验方法1整体平面位置2用经纬仪检查2高度尺寸2用水平仪检查3垂直度1用铅垂线检查锚栓大样图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。第2页，共5页技术交底记录表C2-1编号01-00-B1-001工程名称雁栖湖国际会都（核心岛）会议中心工程交底日期2011年12月1日施工单位中国建筑第八工程有限公司分项工程名称基础工程交底提要钢结构地脚螺栓预埋技术要求交底内容：四、混凝土浇筑为防止混凝土浇灌完成之后螺栓被污染，在混凝土浇灌之前，应将螺栓丝扣部分打油后用塑料薄膜包扎好。当螺栓组满足尺寸精度要求后，即可浇灌混凝土。在螺栓组附近浇灌振捣混凝土时要特别注意，既要捣实混凝土又不要碰撞螺...
