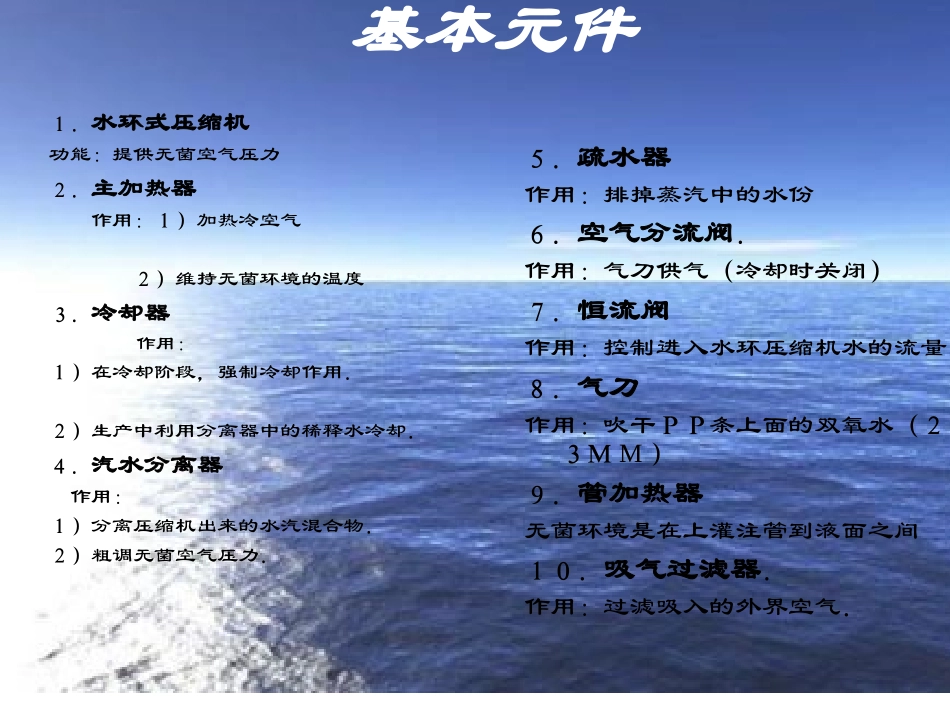

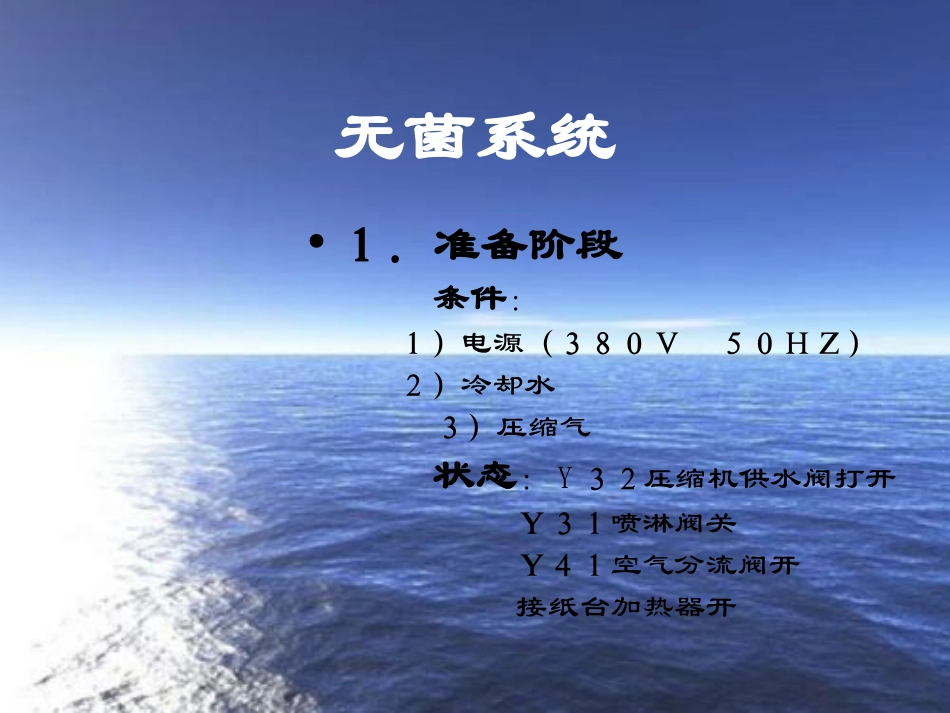

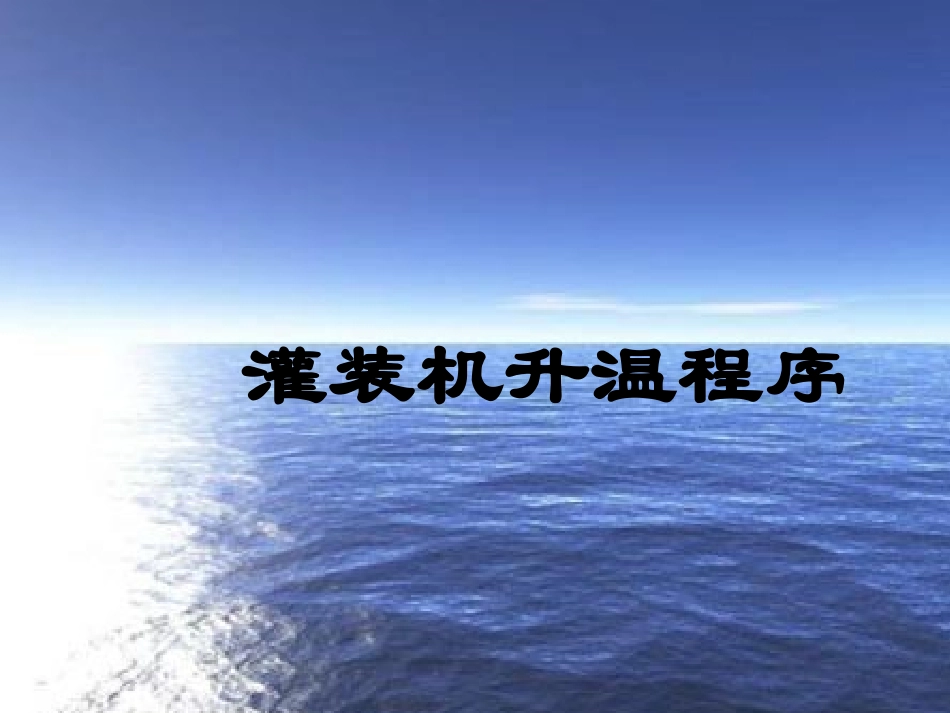

灌装机升温程序基本元件１．水环式压缩机功能：提供无菌空气压力２．主加热器作用：１）加热冷空气２）维持无菌环境的温度３．冷却器作用：１）在冷却阶段，强制冷却作用．２）生产中利用分离器中的稀释水冷却．４．汽水分离器作用：１）分离压缩机出来的水汽混合物．２）粗调无菌空气压力．５．疏水器作用：排掉蒸汽中的水份６．空气分流阀．作用：气刀供气（冷却时关闭）７．恒流阀作用：控制进入水环压缩机水的流量．８．气刀作用：吹干ＰＰ条上面的双氧水（２－３ＭM）９．管加热器无菌环境是在上灌注管到液面之间１０．吸气过滤器．作用：过滤吸入的外界空气．无菌系统•１．准备阶段条件：１）电源（３８０Ｖ５０ＨＺ）２）冷却水３）压缩气状态：Y３２压缩机供水阀打开Ｙ３１喷淋阀关Ｙ４１空气分流阀开接纸台加热器开条件：按升温键直到压缩机压力到达0.45bar状态：１）压缩机工作２）主加热器工作（360度）３）LＳ（W2）加热４）ＳＡ加热５）双氧水泵运转６）双氧水桶冷却水开(２０－３０摄氏度)７）润滑油泵开８）传送带９）主加热器，ＬＳ和ＳＡ温度达到测定开始倒计时5分钟管封•条件：倒计时５分钟完成•状态：•１)．Ｙ３１喷淋阀•２)．主马达动作，夹爪动作（３６包，２９秒）•３)．湿润滚筒马达工作•４)．ＬＳ，ＳＡ加热喷嘴打到工作位置•５)．切刀阀，(Ｙ６０，Ｙ６１）•６)．计时器工作•７)．管封时间２９秒３６包预热消毒（消毒开始）•状态：•１．主马达停•２．ＳＡ，ＬＳ复位•３．纸管喷淋阀（Y31）开•4.Ｂ阀（Y8，Y67）打开，消毒管道•5.．Ｂ阀温度监视器开始读数（２８０）•6.．计时器停消毒：•条件：Ｂ阀温度达２８０℃•状态：•１．管加热开始工作２４０℃•２．开始倒计时（３０分）冷却•条件：Ｂ阀倒计时完成•状态：•１．强制冷却阀33开．•２．空气分流阀关阀Ｙ４１•３．冷却器工作•４．时间杯倒计时１０分钟给杀菌机信号状态：１．Ｂ阀关闭２．接触器K103动作信号自杀菌机状态:1.A104B4亮等待管加热器•１．管加热器从Ｗ１－Ｗ２转换（２４０℃－４８０℃）•2.LS温度到W1•3.管加热器到４８０℃时会倒计时２０秒IH开马达启动•条件↑•状态：•１．主马达开始运转•２．ＬＳ，ＳＡ喷嘴到位•驱动导向轮运转•３．纸管喷淋阀Ｙ３１关．•４．强制冷却阀Ｙ３3关•５．Ｙ４4热交换阀打开（生产时冷却器上用汽水分离器分离的水冷却）•６．计时器开始工作•７．倒计时２９秒灌注•状态：•１．Ｃ阀打开•２．１－２秒Ａ阀打开•３．空气分流阀Ｙ４１打开•４．倒计时７秒生产状态１．滑槽伸出２．计数器工作生产结束•状态：•１．Ａ阀关阀•２．滑槽复位•３．Ｃ阀延迟７秒关阀•４．１０－２０秒主马达停止•５．ＬＳ，ＳＡ喷嘴复位•６．管加热器温度回到２４０℃（９０秒后悔时间）•７．喷淋阀Ｙ３１打开．•８．强制冷却器Ｙ３３开．•９．空气分流阀Ｙ４１关，倒计时３分钟后再打开
