西安市第二污水处理厂水量调配方案VIP免费

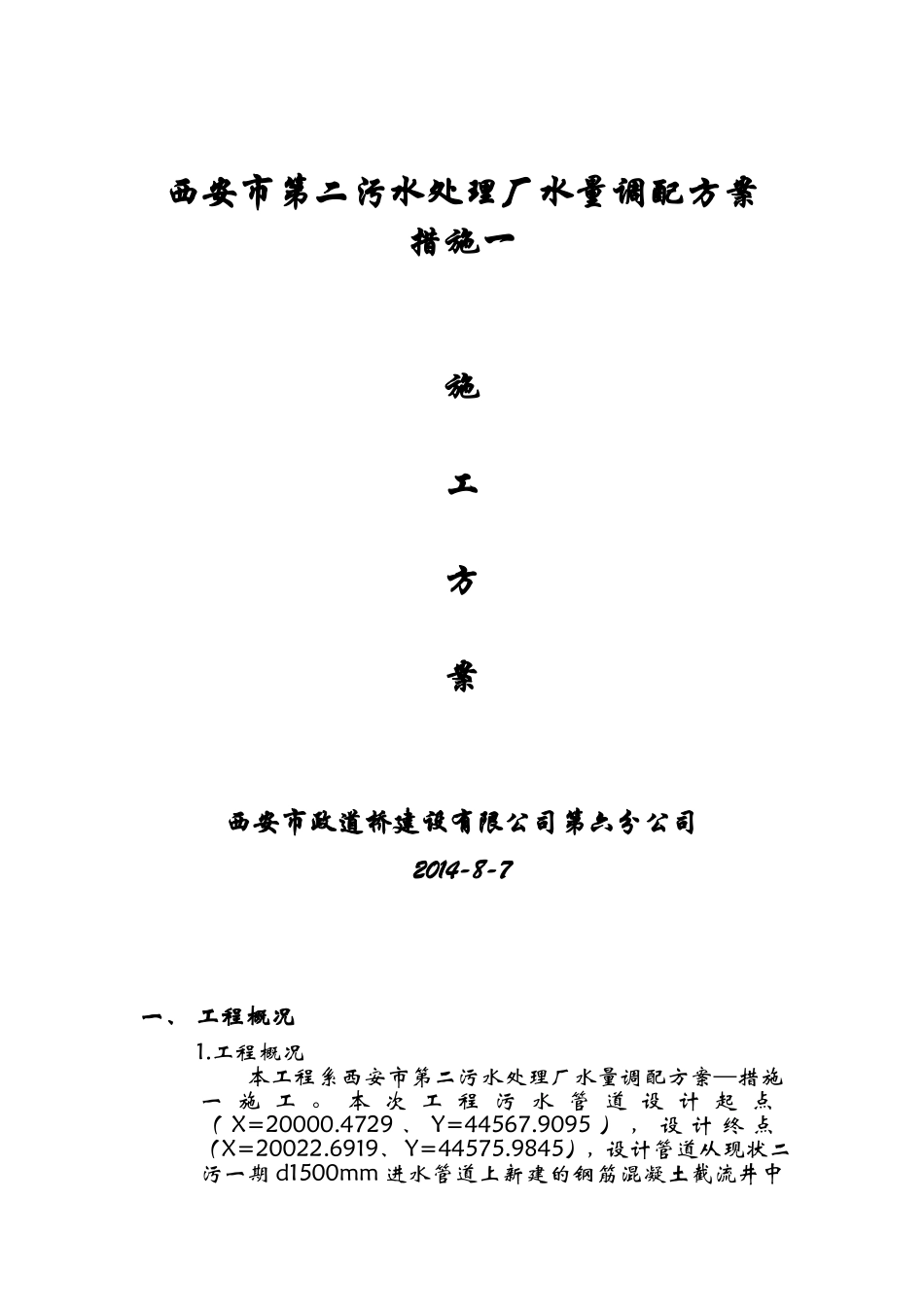

西安市第二污水处理厂水量调配方案_第1页
1/3
西安市第二污水处理厂水量调配方案_第2页
2/3

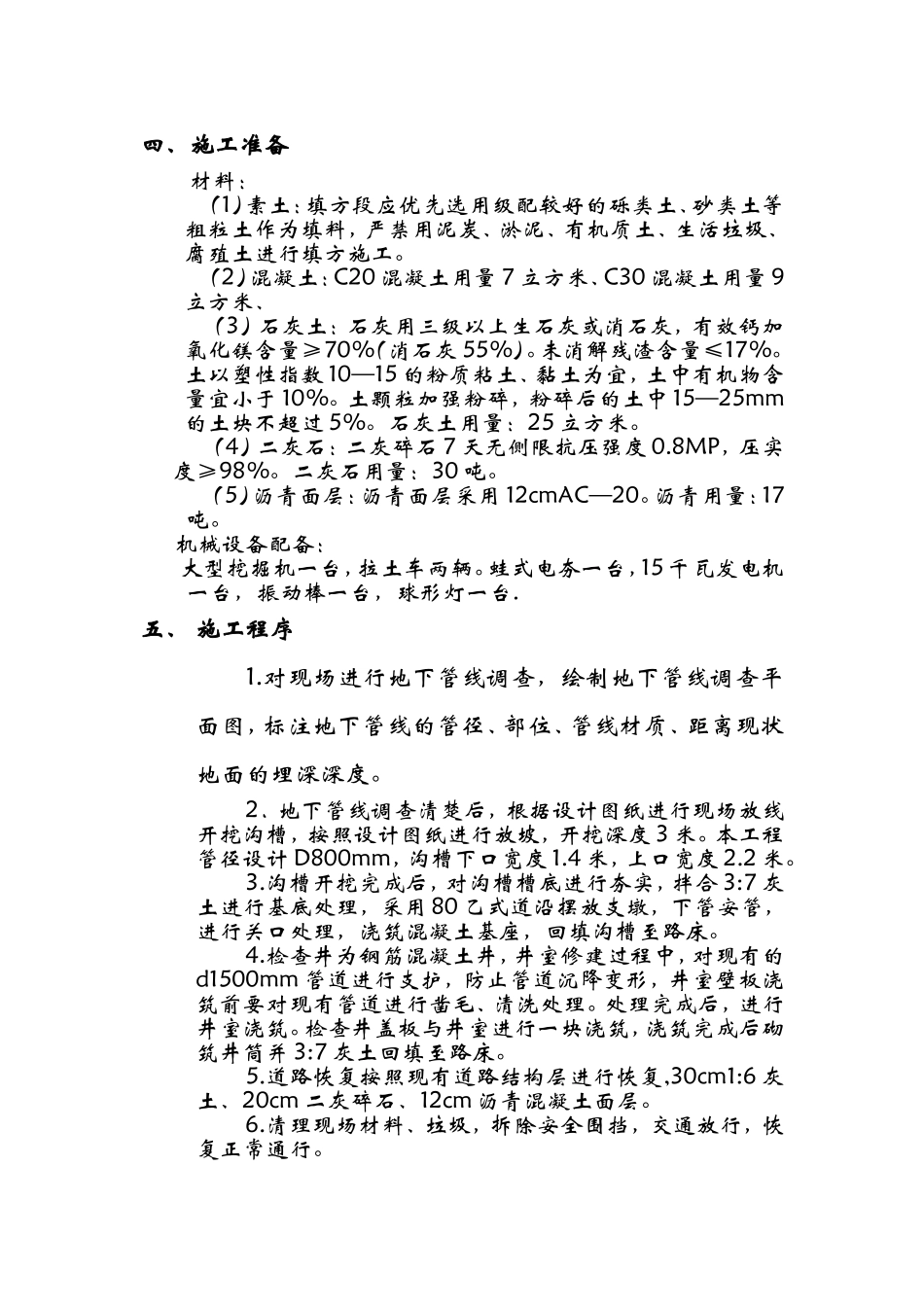

西安市第二污水处理厂水量调配方案_第3页
3/3
西安市第二污水处理厂水量调配方案措施一施工方案西安市政道桥建设有限公司第六分公司2014-8-7一、工程概况1.工程概况本工程系西安市第二污水处理厂水量调配方案—措施一施工。本次工程污水管道设计起点(X=20000.4729、Y=44567.9095),设计终点(X=20022.6919、Y=44575.9845),设计管道从现状二污一期d1500mm进水管道上新建的钢筋混凝土截流井中接出,接入北侧d800mm混凝土管道现状检查井,完成向西安市第一污水处理厂引水,流向自南向北。管道长21.6m,采用钢筋混凝土排水管,管径d800mm。2.编制依据(1)西安市第二污水处理厂水量调配方案—措施一设计施工图纸(2)《室外排水规范》(GB50014-2006)(3)《室外给水排水和燃气热力工程抗震设计规范》(GB50032-2003)(4)《给水排水工程管道结构设计规范》(GB50332-2002)(5)《给水排水管道工程施工及验收规范》(GB50268-2008)二、围挡方案现场围挡分为两部分,一部分为工作坑(钢筋混凝土检查井)围挡,需围挡位置在昆明路—汉城路十字东南角,彩钢板围挡,面积56平方米(南北8米,东西7米),在围挡四周和迎车方向设置警示标志,并配有闪灯、防撞桶、安全锥等,围挡工期12天。另一部分为管道施工围挡,因此处车流量过大,将施工安排在夜间10点—次日6点,白天地面铺设钢板,恢复交通。采用安全锥、黄色反光马杠围挡,并配有防撞桶、警示闪灯、设置安全警示标志,围挡工期3天三、施工工期及安排管道施工安排为夜间施工,时间为22点—次日6点,分三个晚上进行施工,第一晚上围挡钢筋混凝土检查井工作坑现场路面破碎和开挖沟槽探沟、工作坑,探明施工区域内的地下管线,明确各种地下管线的管径、用途、管线材质以及各种地下管线距离现状地面的埋深深度。外运现场破碎的结构层及多余土方,然后回填现场开挖的沟槽至路面,并采用钢板铺设沟槽位置,开放交通,恢复通行。第二晚上重新开挖沟槽,铺设管道,浇筑C20混凝土基座,回填沟槽至路床,恢复沟槽段的道路结构层。第三晚上人工铺设沟槽段的沥青混凝土面层。清理检查井内现有管道周围的土方,并支护和清洗现有管道。第四天开始凿毛现有管道管壁,浇筑钢筋混凝土检查井垫层。晚上开始绑扎井底地板钢筋。第五天至第十一天浇筑钢筋混凝土检查井井底,绑扎井墙、井盖板钢筋并支模板第十二天至第十三天拆除模板,砌筑检查井井筒。第十四天回填检查井周围至路床,做道路结构层1:6灰土和二灰碎石结构层。第十五天进行沥青混凝土面层的摊铺。清理现场剩余材料,垃圾,开放交通,恢复通行。四、施工准备材料:(1)素土:填方段应优先选用级配较好的砾类土、砂类土等粗粒土作为填料,严禁用泥炭、淤泥、有机质土、生活垃圾、腐殖土进行填方施工。(2)混凝土:C20混凝土用量7立方米、C30混凝土用量9立方米、(3)石灰土:石灰用三级以上生石灰或消石灰,有效钙加氧化镁含量≥70%(消石灰55%)。未消解残渣含量≤17%。土以塑性指数10—15的粉质粘土、黏土为宜,土中有机物含量宜小于10%。土颗粒加强粉碎,粉碎后的土中15—25mm的土块不超过5%。石灰土用量:25立方米。(4)二灰石:二灰碎石7天无侧限抗压强度0.8MP,压实度≥98%。二灰石用量:30吨。(5)沥青面层:沥青面层采用12cmAC—20。沥青用量:17吨。机械设备配备:大型挖掘机一台,拉土车两辆。蛙式电夯一台,15千瓦发电机一台,振动棒一台,球形灯一台.五、施工程序1.对现场进行地下管线调查,绘制地下管线调查平面图,标注地下管线的管径、部位、管线材质、距离现状地面的埋深深度。2.地下管线调查清楚后,根据设计图纸进行现场放线开挖沟槽,按照设计图纸进行放坡,开挖深度3米。本工程管径设计D800mm,沟槽下口宽度1.4米,上口宽度2.2米。3.沟槽开挖完成后,对沟槽槽底进行夯实,拌合3:7灰土进行基底处理,采用80乙式道沿摆放支墩,下管安管,进行关口处理,浇筑混凝土基座,回填沟槽至路床。4.检查井为钢筋混凝土井,井室修建过程中,对现有的d1500mm管道进行支护,防止管道沉降变形,井室壁板浇筑前要对现有管道进行凿毛、清洗处理。处理完成后,进行井室浇筑。检查井盖板与井室进行一块浇筑,浇筑完成后砌筑井筒...
