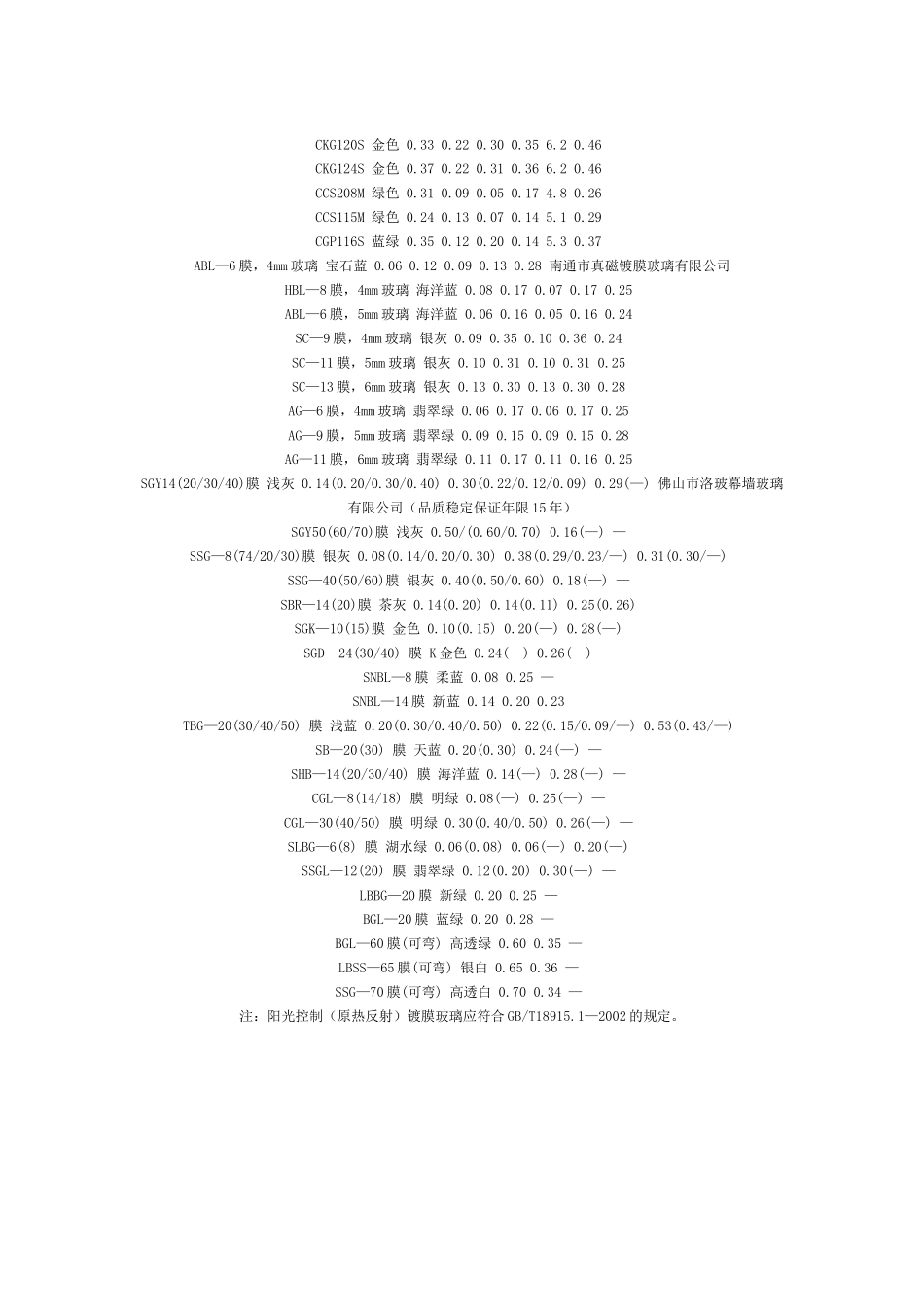

外门外窗设计参考资料（一）传热系数K≤3.0W/(㎡·K)的常用户门和阳台门门芯板1.普通钢防盗平开门与木镶板平开门或木夹板平开门组成的双层门2.厚度不小于35㎜的实木平开门3.经保温性能（K≤3.0）检测合格的单扇平开多功能钢户门4.58系列平开塑料门，按图集（92SJ704（一）第33页03号大样图）要求做40㎜厚聚苯乙烯泡沫塑料板的保温门芯板。（二）常用外窗（含阳台门亮窗）传热系数设计参考值窗框型材材料外窗类型空气间层厚度(mm)窗框窗洞面积比（％）传热系数[W/(㎡·K)]塑料单玻平开窗—30～40≈4.7中空玻璃平开窗6～1230～403.0～2.524～3030～40≤2.5单玻平开窗组成的双层窗100～14030～40≤2.3单玻平开窗+中空玻璃平开窗组成的双层窗中空玻璃6～12双层窗100～14030～402.0～1.7低辐射镀膜（Low—E）中空玻璃平开窗6～1230～402.0～1.7真空玻璃平开窗—30～40≤2.5低辐射镀膜真空玻璃平开窗—30～40≤1.5铝合金单玻平开窗（不得用于节能建筑外窗）—20～306.5～6.0中空玻璃平开窗6～1220～304.0～3.5中空玻璃断热型材平开窗6～1220～30≤3.2低辐射镀膜（Low—E）中空玻璃断热型材平开窗6～1220～303.0～2.5单玻平开窗组成的双层窗100～14020～303.0～2.8单玻平开窗+中空玻璃平开窗组成的双层窗中空玻璃6～12双层窗100～14020～30≤2.5彩钢单玻平开窗（不得用于节能建筑外窗）—20～306.3～5.8中空玻璃平开窗6～1220～303.9～3.4中空玻璃断热型材平开窗6～1220～30≤3.0低辐射镀膜（Low—E）中空玻璃断热型材平开窗6～1220～302.9～2.3单玻平开窗组成的双层窗100～14020～302.9～2.7单玻平开窗+中空玻璃平开窗组成的双层窗中空玻璃6～12双层窗100～14020～30≤2.3注：1．节能建筑不宜采用推拉外窗及阳台门（因其气密性能差，毛条易磨损拉脱，毛条磨损后窗的气密性和保温性能不能得到保证，且通风面积不足窗洞面积的1/2。2．外窗（含阳台门亮窗）的传热系数与玻璃品种、窗框型材大小及构造等因素有关，表中K值仅供设计选型参考，工程验收应按工程抽样检测值评定。3．七层及七层以上不宜采用外平开塑料窗（采用加强型五金窗并经机械性能检验合格的除外）。4．内平开窗和内平开阳台门的开启角度宜接近180°。5．公共建筑无外遮阳设施外窗的遮阳系数SC≈窗玻璃的遮阳系数×窗的玻璃面积÷窗洞面积（其中，多层玻璃的遮阳系数等于各层玻璃遮阳系数的乘积）。（三）国产透明玻璃和低辐射镀膜玻璃光学和热工性能参数玻璃厚度（mm）可见光太阳能太阳热获得系数SHGCK值［W/(m2·K)］遮阳系数SC紫外线透射比Tuv辐射率透射比Tvis反射比Rvis透射比Tsol反射比Rsol40.890.080.810.070.845.90.950.680.8450.890.080.800.070.835.90.940.650.8460.880.080.790.070.825.80.920.630.8480.880.080.760.060.815.80.910.610.84100.870.080.730.060.795.80.880.570.84120.860.080.690.060.775.70.860.530.84150.850.080.660.060.755.40.840.480.84190.840.080.620.060.725.30.800.440.844Low—E0.820.110.690.120.733.60.820.530.155Low—E0.820.110.680.110.723.60.810.510.166Low—E0.810.110.670.110.713.60.790.480.168Low—E0.800.110.640.100.693.60.770.450.1610Low—E0.790.100.610.090.673.60.750.430.1612Low—E0.780.100.590.090.663.70.740.410.19注：1.浮法玻璃应符合GB11614—1999的规定；钢比玻璃应符合GB/T9963—1998的规定；幕墙用钢化玻璃和半钢化玻璃应符合GB17841—1999的规定;低辐射镀膜玻璃（即Low—E玻璃）应符合GB/T18195.2—2002的规定；夹层玻璃应符合GB9962—1999的规定.。2.表列各光学参数、K及SHGC值，是依据美国NFRC100、NFRC200标准，采用LBNLWindow5软件计算得到的，不同产品会有所变化。（四）部分国产阳光控制镀镆玻璃（公共建筑用）光学和热工性能参数玻璃品种反射颜色可见光太阳能K值［W/(m2·K)］遮阳系数SC生产单位透射比Tvis反射比Rvis透射比Tsol反射比RsolCCS108S蓝灰0.420.090.080.354.70.23南玻股份有限公司CCS115S蓝灰0.310.150.150.294.90.29CTL125S浅蓝0.270.260.190.245.00.37CTL130S浅蓝0.260.310.240.225.30.43CTL135S蓝色0.230.340.270.195.40.46CMG1...
