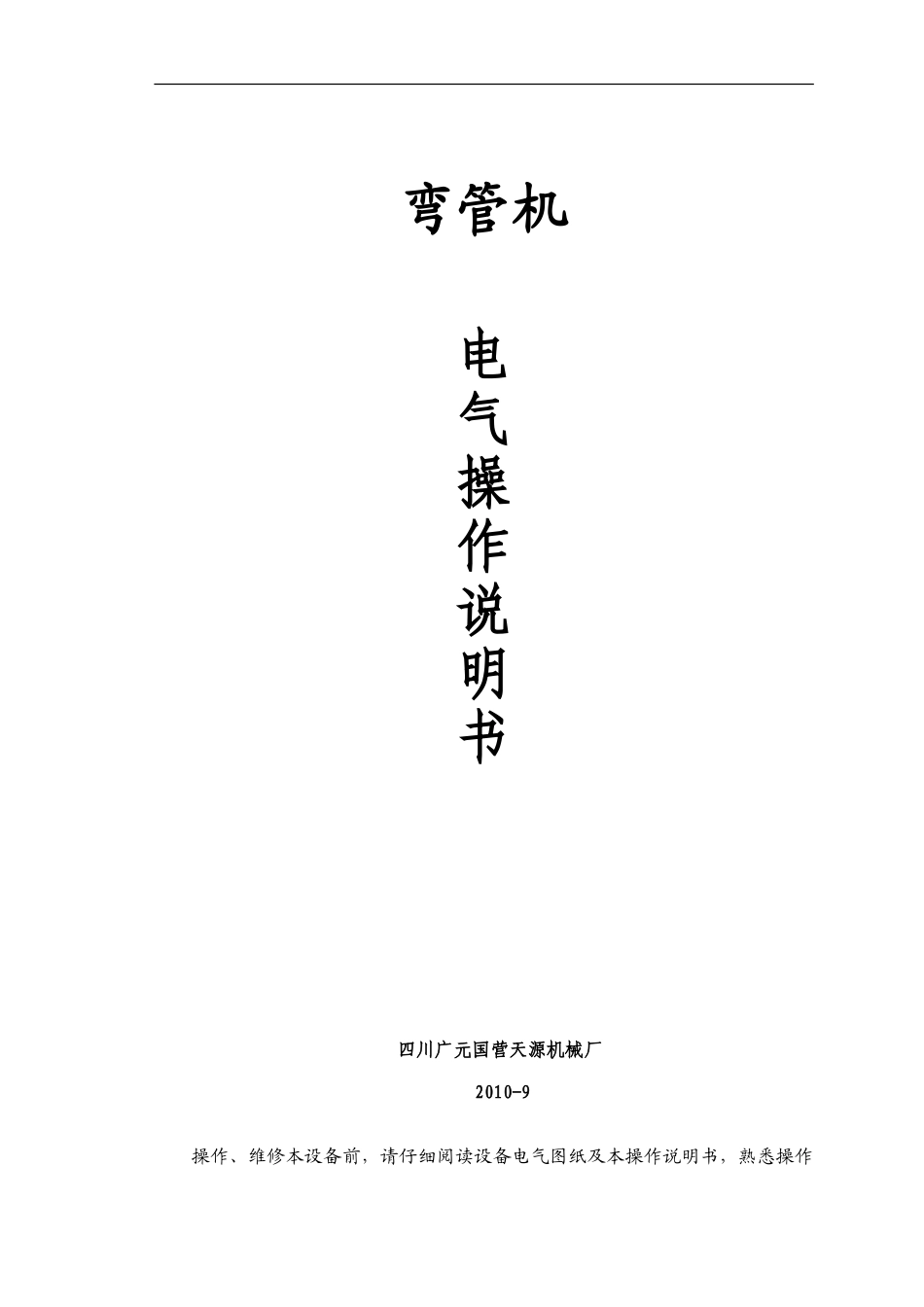

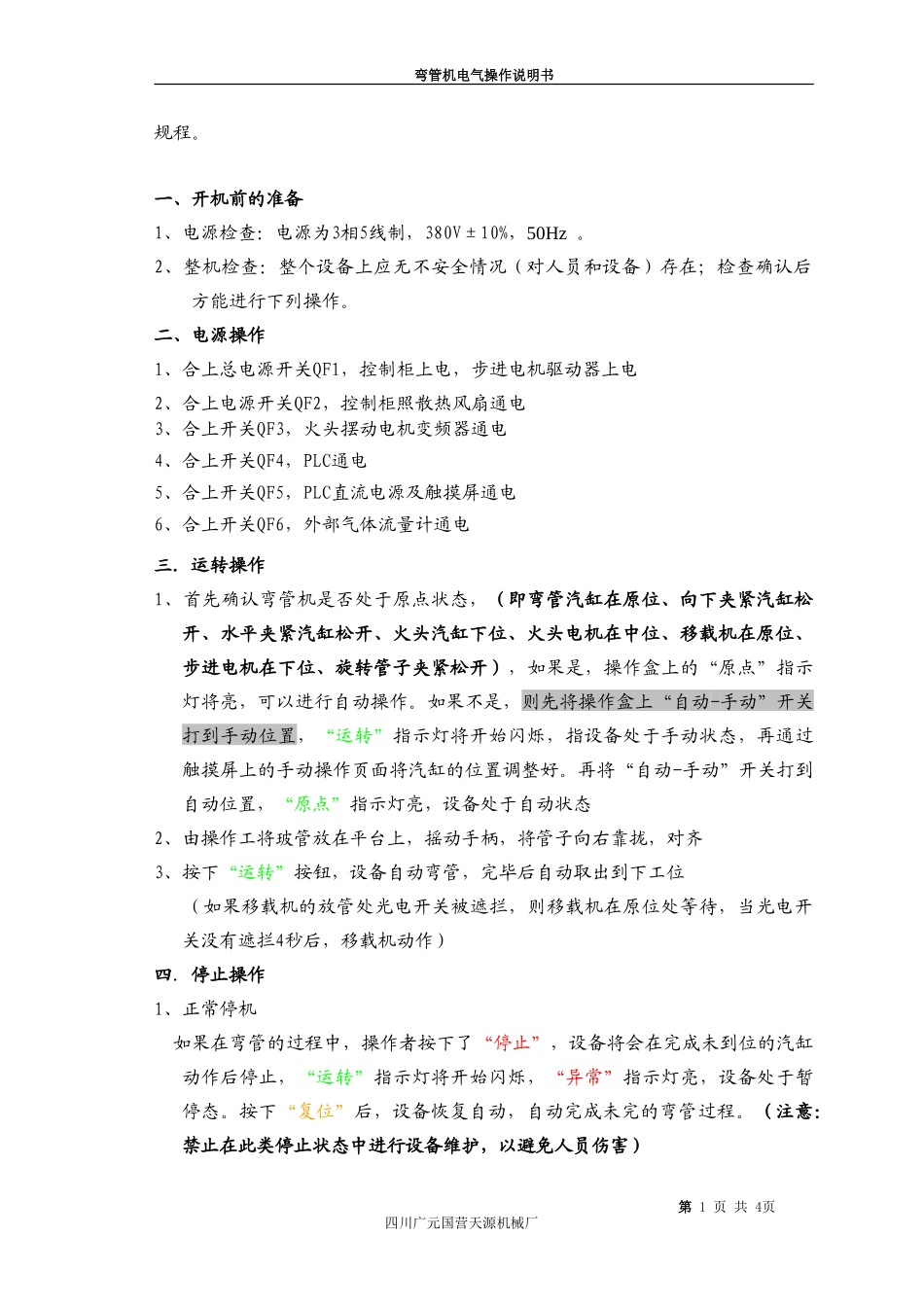

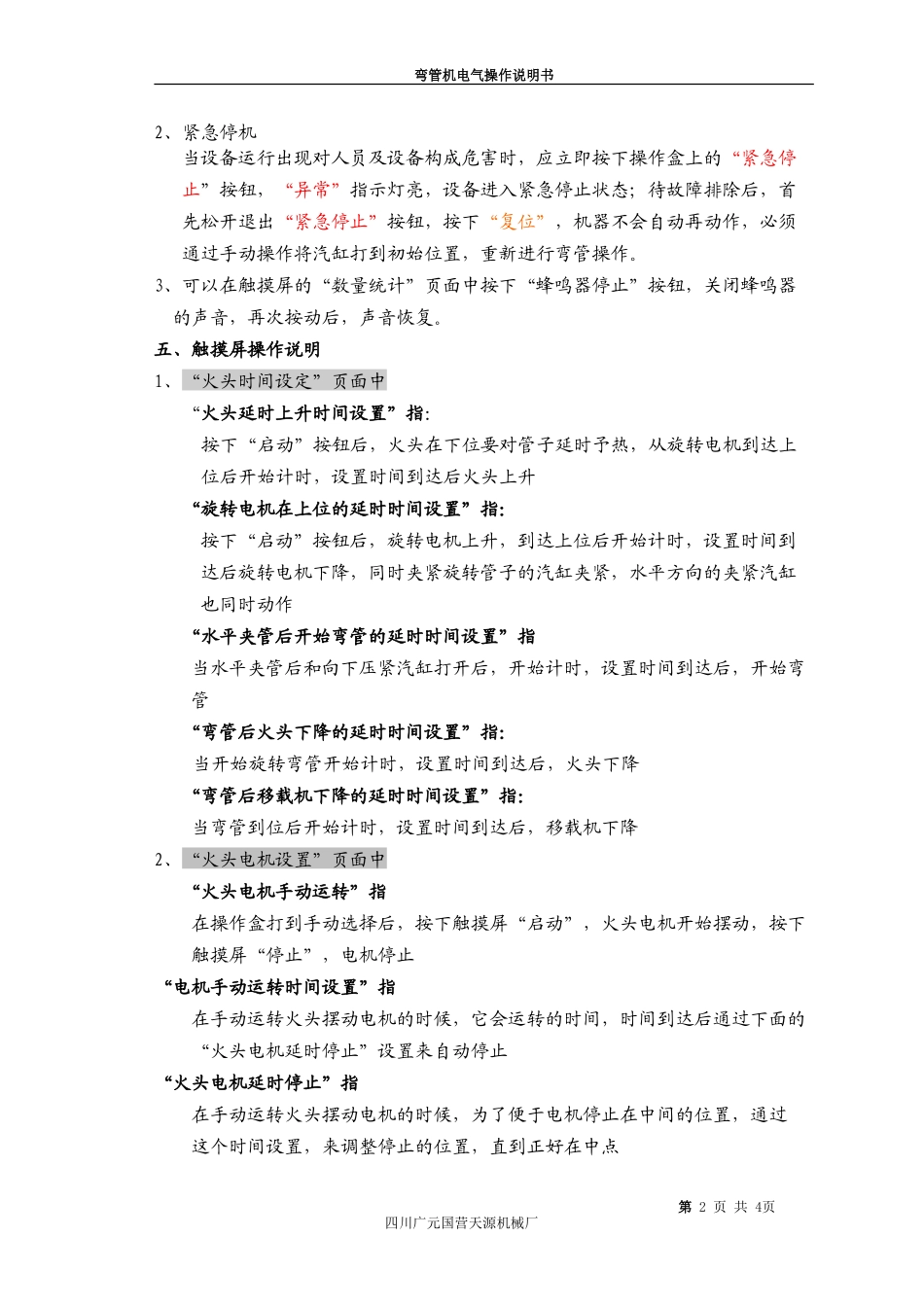

弯管机电气操作说明书四川广元国营天源机械厂2010-9操作、维修本设备前，请仔细阅读设备电气图纸及本操作说明书，熟悉操作弯管机电气操作说明书规程。一、开机前的准备1、电源检查：电源为3相5线制，380V±10%，50Hz。2、整机检查：整个设备上应无不安全情况（对人员和设备）存在；检查确认后方能进行下列操作。二、电源操作1、合上总电源开关QF1，控制柜上电，步进电机驱动器上电2、合上电源开关QF2，控制柜照散热风扇通电3、合上开关QF3，火头摆动电机变频器通电4、合上开关QF4，PLC通电5、合上开关QF5，PLC直流电源及触摸屏通电6、合上开关QF6，外部气体流量计通电三．运转操作1、首先确认弯管机是否处于原点状态，（即弯管汽缸在原位、向下夹紧汽缸松开、水平夹紧汽缸松开、火头汽缸下位、火头电机在中位、移载机在原位、步进电机在下位、旋转管子夹紧松开），如果是，操作盒上的“原点”指示灯将亮，可以进行自动操作。如果不是，则先将操作盒上“自动-手动”开关打到手动位置，“运转”指示灯将开始闪烁，指设备处于手动状态，再通过触摸屏上的手动操作页面将汽缸的位置调整好。再将“自动-手动”开关打到自动位置，“原点”指示灯亮，设备处于自动状态2、由操作工将玻管放在平台上，摇动手柄，将管子向右靠拢，对齐3、按下“运转”按钮，设备自动弯管，完毕后自动取出到下工位（如果移载机的放管处光电开关被遮拦，则移载机在原位处等待，当光电开关没有遮拦4秒后，移载机动作）四．停止操作1、正常停机如果在弯管的过程中，操作者按下了“停止”，设备将会在完成未到位的汽缸动作后停止，“运转”指示灯将开始闪烁，“异常”指示灯亮，设备处于暂停态。按下“复位”后，设备恢复自动，自动完成未完的弯管过程。（注意：禁止在此类停止状态中进行设备维护，以避免人员伤害）第1页共4页四川广元国营天源机械厂弯管机电气操作说明书2、紧急停机当设备运行出现对人员及设备构成危害时，应立即按下操作盒上的“紧急停止”按钮，“异常”指示灯亮，设备进入紧急停止状态；待故障排除后，首先松开退出“紧急停止”按钮，按下“复位”，机器不会自动再动作，必须通过手动操作将汽缸打到初始位置，重新进行弯管操作。3、可以在触摸屏的“数量统计”页面中按下“蜂鸣器停止”按钮，关闭蜂鸣器的声音，再次按动后，声音恢复。五、触摸屏操作说明1、“火头时间设定”页面中“火头延时上升时间设置”指：按下“启动”按钮后，火头在下位要对管子延时予热，从旋转电机到达上位后开始计时，设置时间到达后火头上升“旋转电机在上位的延时时间设置”指：按下“启动”按钮后，旋转电机上升，到达上位后开始计时，设置时间到达后旋转电机下降，同时夹紧旋转管子的汽缸夹紧，水平方向的夹紧汽缸也同时动作“水平夹管后开始弯管的延时时间设置”指当水平夹管后和向下压紧汽缸打开后，开始计时，设置时间到达后，开始弯管“弯管后火头下降的延时时间设置”指：当开始旋转弯管开始计时，设置时间到达后，火头下降“弯管后移载机下降的延时时间设置”指：当弯管到位后开始计时，设置时间到达后，移载机下降2、“火头电机设置”页面中“火头电机手动运转”指在操作盒打到手动选择后，按下触摸屏“启动”，火头电机开始摆动，按下触摸屏“停止”，电机停止“电机手动运转时间设置”指在手动运转火头摆动电机的时候，它会运转的时间，时间到达后通过下面的“火头电机延时停止”设置来自动停止“火头电机延时停止”指在手动运转火头摆动电机的时候，为了便于电机停止在中间的位置，通过这个时间设置，来调整停止的位置，直到正好在中点第2页共4页四川广元国营天源机械厂弯管机电气操作说明书“火头电机抱闸手动打开”指由于火头摆动电机是抱闸制动电机，在不通电的情况下，无法转动电机，为了方便调试电机的位置，在“手动”模式下，按下“制动”，电机的制动线圈通电，可以用手转动电机主轴，调试完毕后再次按动“制动”，线圈恢复原状态3、“弯管汽缸延时”页面中转动弯管汽缸分为两台，为了保证两侧的汽缸同时弯管，分别设置了延时，根据实际情况来设置时间六、步进电机控制显示器的调试方法1、左手...
