总平面图图例VIP免费

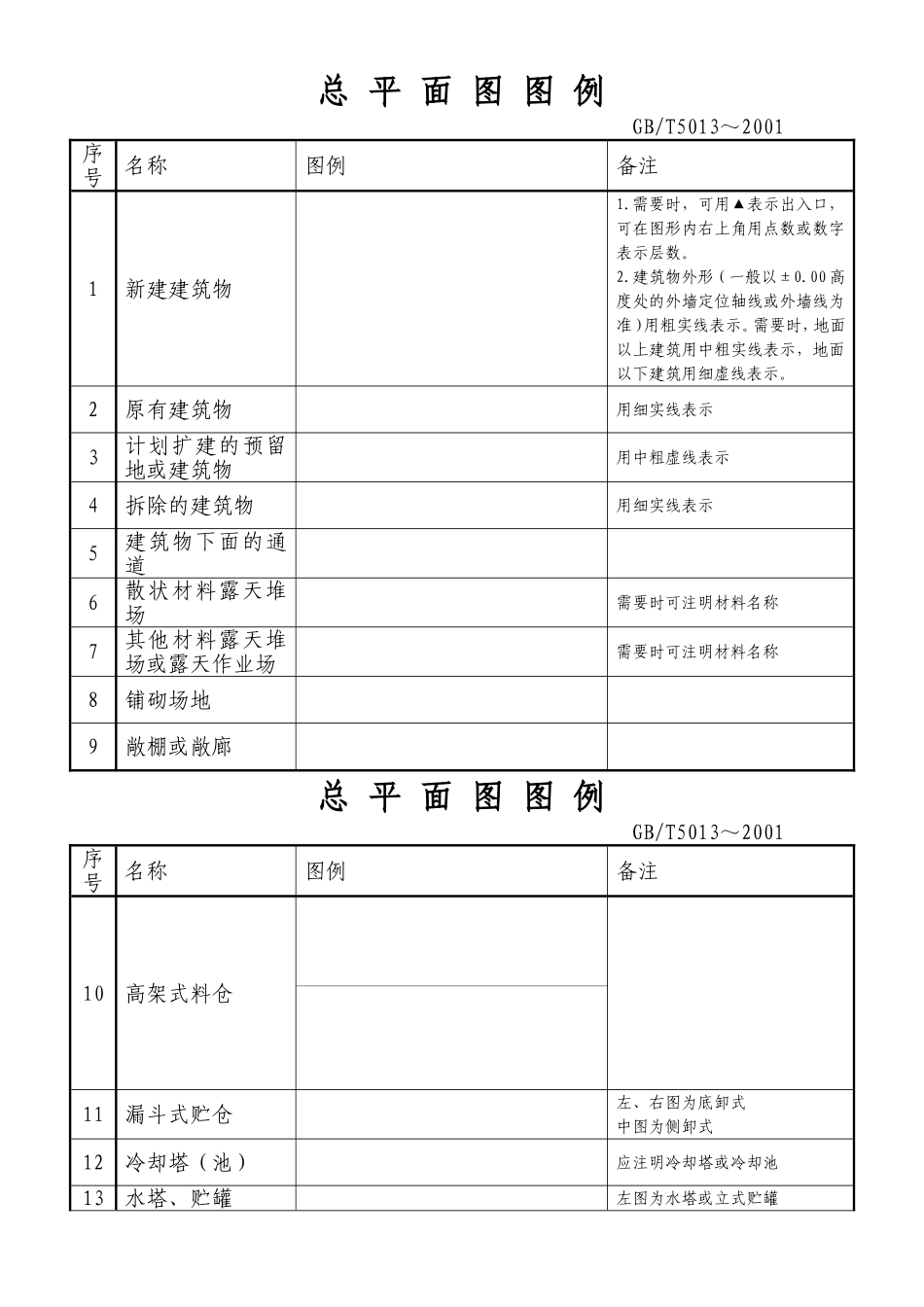

总平面图图例GB/T5013～2001序号名称图例备注1新建建筑物1.需要时，可用▲表示出入口，可在图形内右上角用点数或数字表示层数。2.建筑物外形（一般以±0.00高度处的外墙定位轴线或外墙线为准）用粗实线表示。需要时，地面以上建筑用中粗实线表示，地面以下建筑用细虚线表示。2原有建筑物用细实线表示3计划扩建的预留地或建筑物用中粗虚线表示4拆除的建筑物用细实线表示5建筑物下面的通道6散状材料露天堆场需要时可注明材料名称7其他材料露天堆场或露天作业场需要时可注明材料名称8铺砌场地9敞棚或敞廊总平面图图例GB/T5013～2001序号名称图例备注10高架式料仓11漏斗式贮仓左、右图为底卸式中图为侧卸式12冷却塔（池）应注明冷却塔或冷却池13水塔、贮罐左图为水塔或立式贮罐右图为卧式贮罐14水池、坑槽、孔洞也可以不涂黑15明溜矿槽（井）16斜井或平洞17烟囱实线为烟囱下部直径，虚线为基础。必要时可注写烟囱高度和下、下口直径。18挡土墙被档土在“突出”的一侧总平面图图例GB/T5013～2001序号名称图例备注19档土墙上设围墙被档土在“突出”的一侧20围墙及大门上图为实体性质的围墙。下图为通透性质的围墙，如铁丝网、篱笆等。若仅表示围墙时不画大门。21台阶箭头指向表示向下22露天桥式起重机“+”为柱子位置23露天电动葫芦“+”为支架位置24门式起重机上图表示有外伸臂下图表示无外伸臂25架空索道“I”为支架位置总平面图图例GB/T5013～2001序号名称图例备注26斜坡卷扬机道27斜坡栈桥（皮带廊等）细实线表示支架中心线位置28坐标上图表示测量坐标下图表示建筑坐标29方格网交叉点标高“78.35”为原地面标高“77.85”为设计标高“-0.50”为施工高度“-”表示挖方，“+”表示填方30填方区、挖方区、未整平区及零点线“+”表示填方区“-”表示挖方区中间为未整平区点划线为零点线31填挖边坡1.边坡较长时，可在一端或两端局部表示。2.下边线为虚线时表示填方。32护坡33洪水淹没线阴影部分表示淹没区（可在底图背面涂红）总平面图图例GB/T5013～2001序号名称图例备注34分水脊线与谷线上图表示脊线下图表示谷线35地表排水方向36截水沟或排水沟“1”表示1%的沟底纵向坡度，“40.00”表示变坡点间距离，箭头表示水流方向。37排水明沟1.上图用于比例较大的图面，下图用于比例较小的图面。2.“1”表示1%的沟底纵向坡度，“40.00”表示变坡点间距离，箭头表示水流方向。3.“107.50”表示沟底标高。38铺砌的排水明沟1.上图用于比例较大的图面，下图用于比例较小的图面。2.“1”表示1%的沟底纵向坡度，“40.00”表示变坡点间距离，箭头表示水流方向。3.“107.50”表示沟底标高。39有盖的排水沟1.上图用于比例较大的图面，下图用于比例较小的图面。2.“1”表示1%的沟底纵向坡度，“40.00”表示变坡点间距离，箭头表示水流方向。3.“107.50”表示沟底标高。总平面图图例GB/T5013～2001序号名称图例备注40雨水口41消火栓井42急流槽箭头表示水流方向43跌水箭头表示水流方向44栏水（闸）坝45透水路堤边坡较长时，可在一端或两端局部表示46过水路面47室内标高48室外标高室外标高也可采取等高线表示
