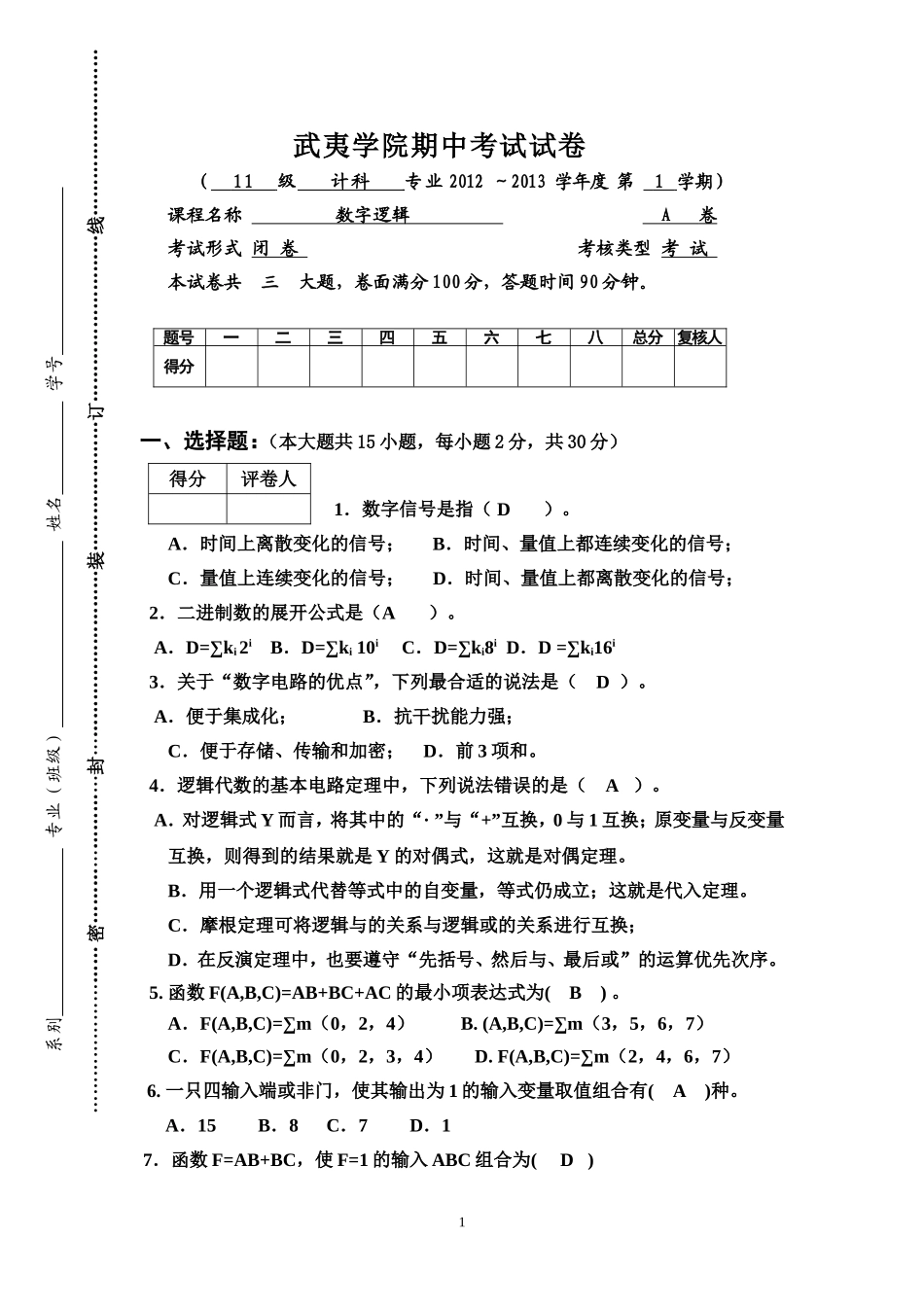

武夷学院期中考试试卷（11级计科专业2012～2013学年度第1学期）课程名称数字逻辑A卷考试形式闭卷考核类型考试本试卷共三大题，卷面满分100分，答题时间90分钟。一、选择题：（本大题共15小题，每小题2分，共30分）1．数字信号是指（D）。A．时间上离散变化的信号；B．时间、量值上都连续变化的信号；C．量值上连续变化的信号；D．时间、量值上都离散变化的信号；2．二进制数的展开公式是（A）。A．D=∑ki2iB．D=∑ki10iC．D=∑ki8iD．D=∑ki16i3．关于“数字电路的优点”，下列最合适的说法是（D）。A．便于集成化；B．抗干扰能力强；C．便于存储、传输和加密；D．前3项和。4．逻辑代数的基本电路定理中，下列说法错误的是（A）。A．对逻辑式Y而言，将其中的“·”与“+”互换，0与1互换；原变量与反变量互换，则得到的结果就是Y的对偶式，这就是对偶定理。B．用一个逻辑式代替等式中的自变量，等式仍成立；这就是代入定理。C．摩根定理可将逻辑与的关系与逻辑或的关系进行互换；D．在反演定理中，也要遵守“先括号、然后与、最后或”的运算优先次序。5.函数F(A,B,C)=AB+BC+AC的最小项表达式为(B)。A．F(A,B,C)=∑m（0，2，4）B.(A,B,C)=∑m（3，5，6，7）C．F(A,B,C)=∑m（0，2，3，4）D.F(A,B,C)=∑m（2，4，6，7）6.一只四输入端或非门，使其输出为1的输入变量取值组合有(A)种。A．15B．8C．7D．17．函数F=AB+BC，使F=1的输入ABC组合为(D)1题号一二三四五六七八总分复核人得分得分评卷人………………………密……………………封…………………………装…………………订………………………线………………………系别专业（班级）姓名学号A．ABC=000B．ABC=010C．ABC=101D．ABC=1108．已知某电路的真值表如下，该电路的逻辑表达式为()。A．Y=CB.Y=ABCC．Y=AB+CD．Y=BC’+C9．TTL、CMOS集成反相器门电路中，下列说法错误的是（C）。A．CMOS集成门电路输入级可等效为1个电容电路。B．TTL集成门电路结构分为输入级、倒相级和输出级。C．TTL集成门电路输入信号只由电压值决定。D．2种集成电路的输出级由2个开关管组成“互补开关电路”。10．三态输出门集成电路的特点是（D）。A．输出端悬空，形成与输入端不同电压值的高、低电平。B．无论何种状态，输出端始终呈现“高阻抗”现象。C．能形成“线与”的功能。D．输入端控制输出端，可呈现出高、低电平及“高阻抗”3种状态。11．逻辑函数Y=A′BC+(A+B′+C′)′的反函数是（D）。A．(A+B′+C′)(A′BC)；B．AB′C′；C．0；D．A+B′+C′。12．关于OC门，下面错误的说法是(C)。A．是集电极开路型门电路；B．可实现“线与”的逻辑功能；C．可以形成高电平、低电平、高阻态3种输出状态；D．可实现“输出电平转换”的功能。13．逻辑电路的分析方法是（C）。A．对给定的逻辑问题，给出逻辑电路的实施方案；B．用来求解真值表；C．对给出的逻辑电路，给出函数式和逻辑分析结果；D．用卡诺图来化简。14．关于组合逻辑电路，下面正确的说法是(B)。A．可实现“存储”的逻辑功能；B．输出仅取决于该时刻的输入状态，与电路原来状态无关；2ABCYABCY00001000001110110100110101111111C．可构成“反馈型”的电路结构；D．输出状态由当前输入和以往状态共同决定。15．关于“数据选择器”电路，下列正确回答是（D）。A．是将输入的几条信息中的1条，编码输出；B．可实现逻辑组合电路，或驱动数码管；C．可比较几个信息的数值大小，输出比较结果；D．可由地址译码，选择1条信息进行输出。二、填空题：（本大题共13小题，每空1分，共20分）1．在逻辑代数中，A+1=；B+B′=。2．（123．75）10=23．（1010110010011）2=164．十进制减法-12-5用二进制补码运算的结果为：。5．如果对键盘上108个符号进行二进制编码，则至少要位二进制数码。6．二—十进制编码器的作用是将十个数字0～9编成代码的电路。对十个数字编码至少需要位二进制代码。7．如果把两输入与非门的两个输入端连在一起使用，它将成为一个门。8．逻辑代数中的摩根定律可表示为(ABC)′=。9．若逻辑函数L=A+ABC+BC+B′C，则其最简与或式形式为：。10．常用组合逻辑电路有加法器、、等。11．二—十进...
