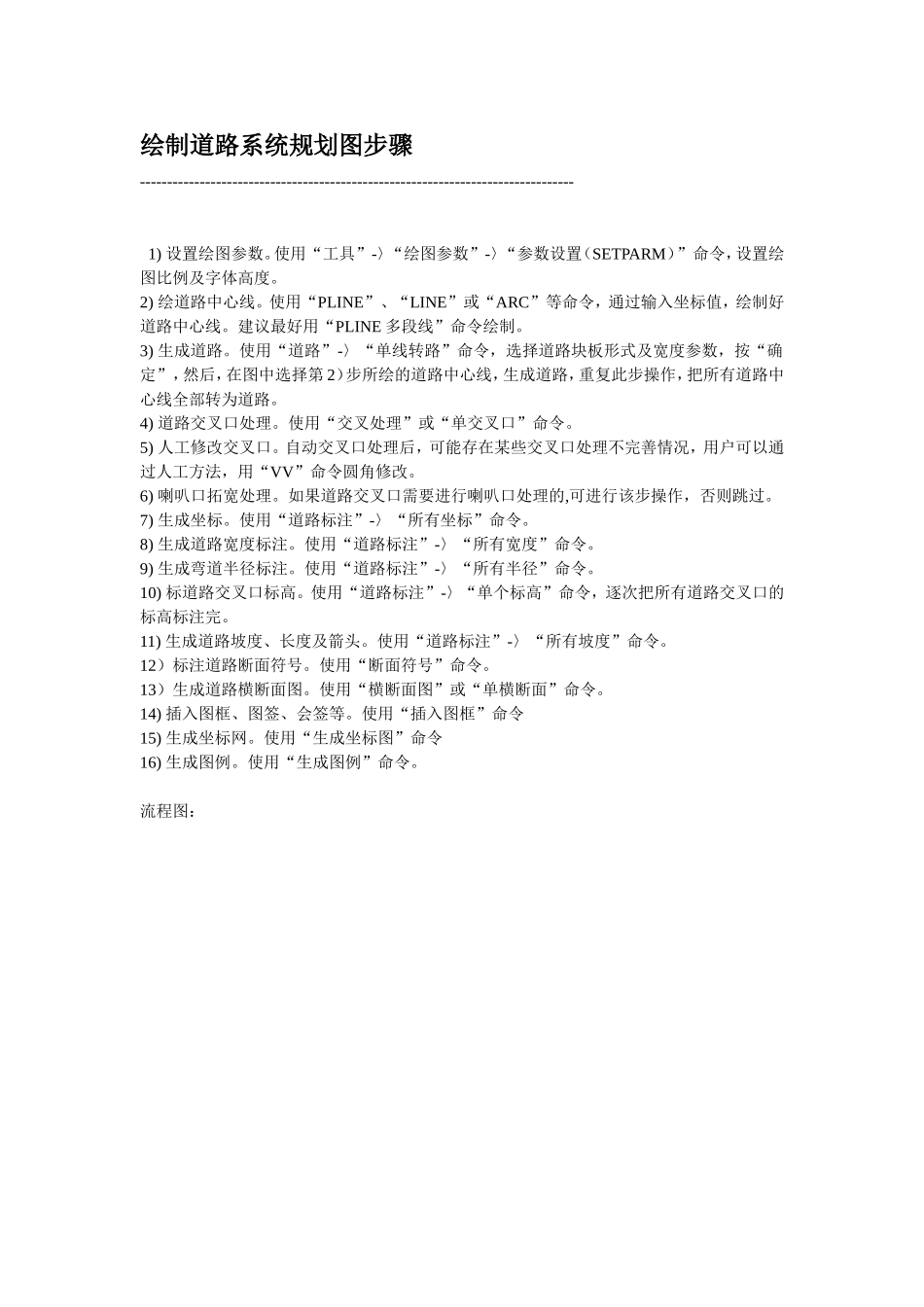

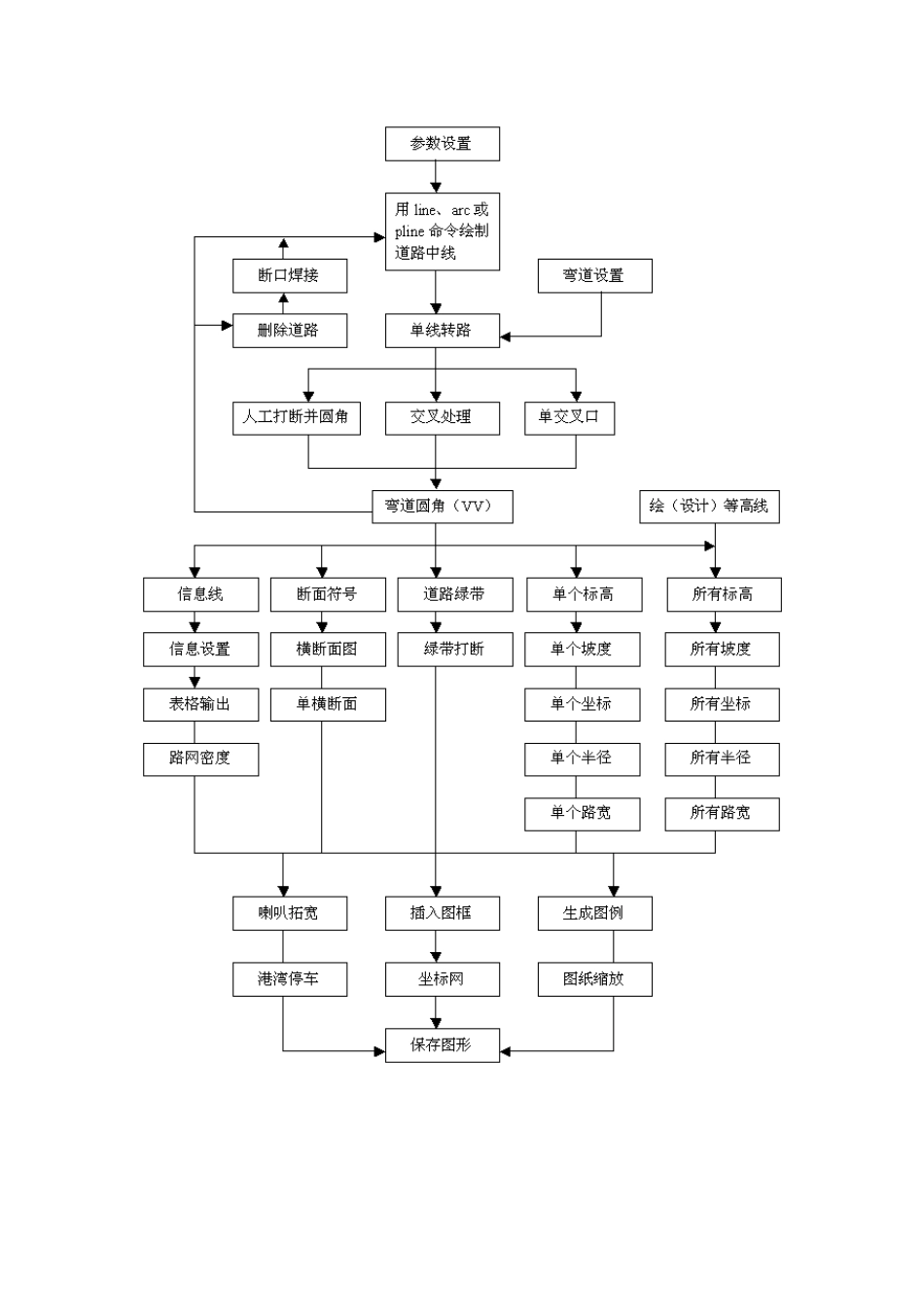

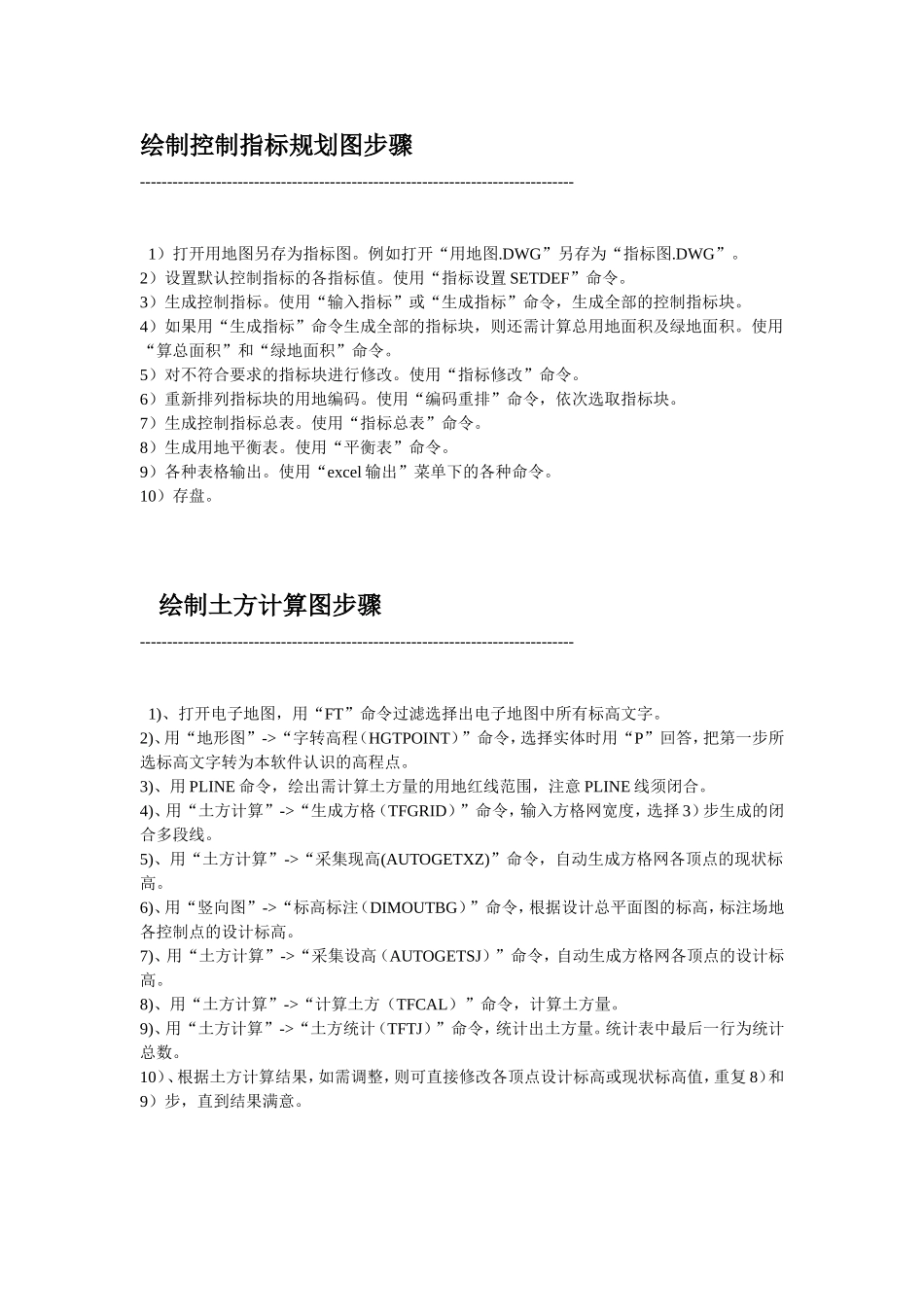

绘制道路系统规划图步骤--------------------------------------------------------------------------------1)设置绘图参数。使用“工具”-〉“绘图参数”-〉“参数设置（SETPARM）”命令，设置绘图比例及字体高度。2)绘道路中心线。使用“PLINE”、“LINE”或“ARC”等命令，通过输入坐标值，绘制好道路中心线。建议最好用“PLINE多段线”命令绘制。3)生成道路。使用“道路”-〉“单线转路”命令，选择道路块板形式及宽度参数，按“确定”，然后，在图中选择第2）步所绘的道路中心线，生成道路，重复此步操作，把所有道路中心线全部转为道路。4)道路交叉口处理。使用“交叉处理”或“单交叉口”命令。5)人工修改交叉口。自动交叉口处理后，可能存在某些交叉口处理不完善情况，用户可以通过人工方法，用“VV”命令圆角修改。6)喇叭口拓宽处理。如果道路交叉口需要进行喇叭口处理的,可进行该步操作，否则跳过。7)生成坐标。使用“道路标注”-〉“所有坐标”命令。8)生成道路宽度标注。使用“道路标注”-〉“所有宽度”命令。9)生成弯道半径标注。使用“道路标注”-〉“所有半径”命令。10)标道路交叉口标高。使用“道路标注”-〉“单个标高”命令，逐次把所有道路交叉口的标高标注完。11)生成道路坡度、长度及箭头。使用“道路标注”-〉“所有坡度”命令。12）标注道路断面符号。使用“断面符号”命令。13）生成道路横断面图。使用“横断面图”或“单横断面”命令。14)插入图框、图签、会签等。使用“插入图框”命令15)生成坐标网。使用“生成坐标图”命令16)生成图例。使用“生成图例”命令。流程图：绘制控制指标规划图步骤--------------------------------------------------------------------------------1）打开用地图另存为指标图。例如打开“用地图.DWG”另存为“指标图.DWG”。2）设置默认控制指标的各指标值。使用“指标设置SETDEF”命令。3）生成控制指标。使用“输入指标”或“生成指标”命令，生成全部的控制指标块。4）如果用“生成指标”命令生成全部的指标块，则还需计算总用地面积及绿地面积。使用“算总面积”和“绿地面积”命令。5）对不符合要求的指标块进行修改。使用“指标修改”命令。6）重新排列指标块的用地编码。使用“编码重排”命令，依次选取指标块。7）生成控制指标总表。使用“指标总表”命令。8）生成用地平衡表。使用“平衡表”命令。9）各种表格输出。使用“excel输出”菜单下的各种命令。10）存盘。绘制土方计算图步骤--------------------------------------------------------------------------------1)、打开电子地图，用“FT”命令过滤选择出电子地图中所有标高文字。2)、用“地形图”->“字转高程（HGTPOINT）”命令，选择实体时用“P”回答，把第一步所选标高文字转为本软件认识的高程点。3)、用PLINE命令，绘出需计算土方量的用地红线范围，注意PLINE线须闭合。4)、用“土方计算”->“生成方格（TFGRID）”命令，输入方格网宽度，选择3）步生成的闭合多段线。5)、用“土方计算”->“采集现高(AUTOGETXZ)”命令，自动生成方格网各顶点的现状标高。6)、用“竖向图”->“标高标注（DIMOUTBG）”命令，根据设计总平面图的标高，标注场地各控制点的设计标高。7)、用“土方计算”->“采集设高（AUTOGETSJ）”命令，自动生成方格网各顶点的设计标高。8)、用“土方计算”->“计算土方（TFCAL）”命令，计算土方量。9)、用“土方计算”->“土方统计（TFTJ）”命令，统计出土方量。统计表中最后一行为统计总数。10）、根据土方计算结果，如需调整，则可直接修改各顶点设计标高或现状标高值，重复8）和9）步，直到结果满意。绘制总平面图步骤--------------------------------------------------------------------------------1)使用“参数设置”命令，设置绘图比例及字体高度。2)运行“绘建筑”命令，出现对话框。3)修改建筑实体各参数。4)使用“描边”、“选物”或“点选”命令，输入建筑物的轮廓线，生成建筑。5)重复4)步，直到绘制好所有建筑物。6)用“Pline”命令，绘制用地红线(必须闭合)。7)使用“经济指标”命令，选择用地红线，出现对...
