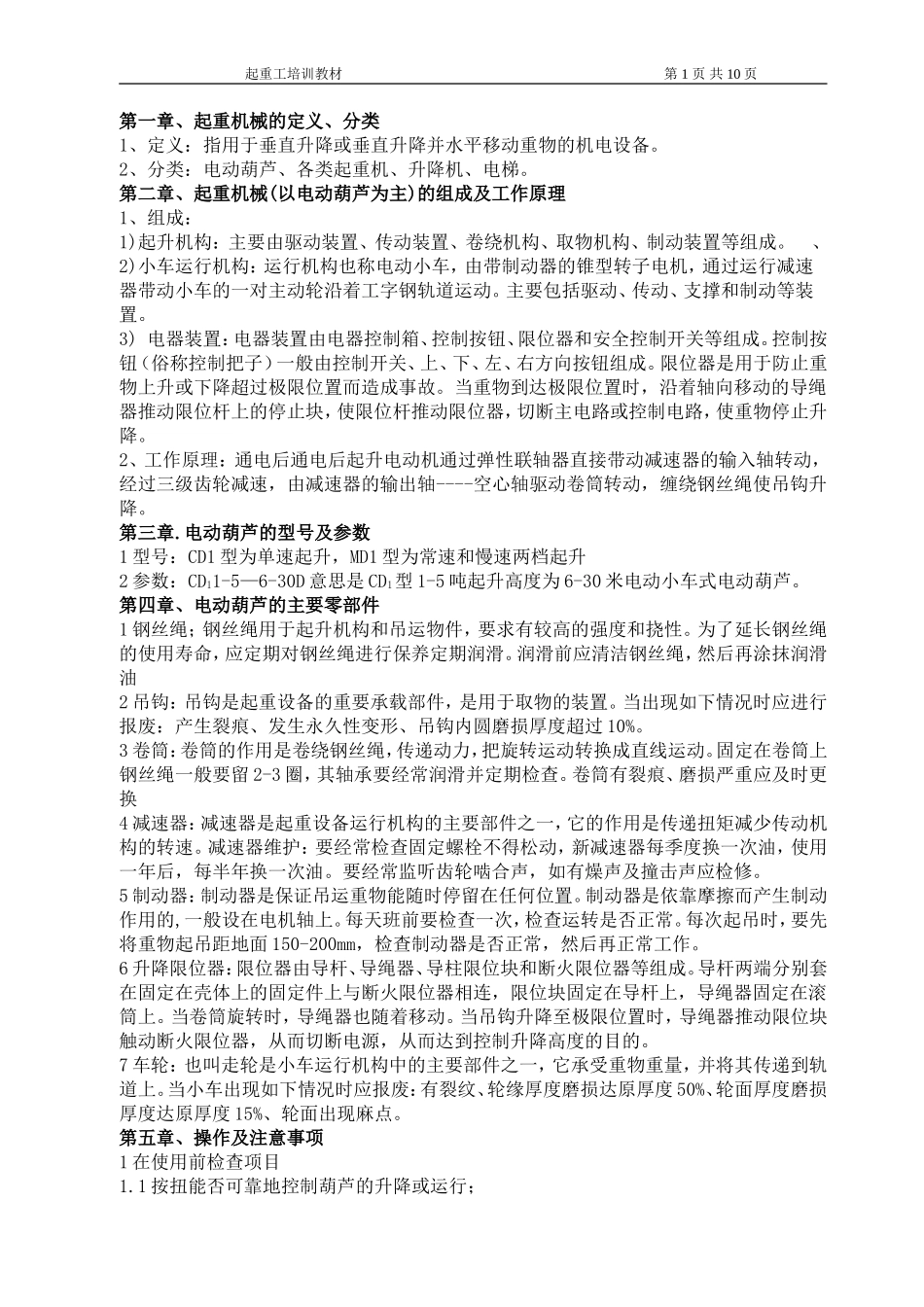

起重工培训教材第1页共10页第一章、起重机械的定义、分类1、定义：指用于垂直升降或垂直升降并水平移动重物的机电设备。2、分类：电动葫芦、各类起重机、升降机、电梯。第二章、起重机械(以电动葫芦为主)的组成及工作原理1、组成：1)起升机构：主要由驱动装置、传动装置、卷绕机构、取物机构、制动装置等组成。、2)小车运行机构：运行机构也称电动小车，由带制动器的锥型转子电机，通过运行减速器带动小车的一对主动轮沿着工字钢轨道运动。主要包括驱动、传动、支撑和制动等装置。3)电器装置：电器装置由电器控制箱、控制按钮、限位器和安全控制开关等组成。控制按钮（俗称控制把子）一般由控制开关、上、下、左、右方向按钮组成。限位器是用于防止重物上升或下降超过极限位置而造成事故。当重物到达极限位置时，沿着轴向移动的导绳器推动限位杆上的停止块，使限位杆推动限位器，切断主电路或控制电路，使重物停止升降。2、工作原理：通电后通电后起升电动机通过弹性联轴器直接带动减速器的输入轴转动，经过三级齿轮减速，由减速器的输出轴----空心轴驱动卷筒转动，缠绕钢丝绳使吊钩升降。第三章.电动葫芦的型号及参数1型号：CD1型为单速起升，MD1型为常速和慢速两档起升2参数：CD11-5—6-30D意思是CD1型1-5吨起升高度为6-30米电动小车式电动葫芦。第四章、电动葫芦的主要零部件1钢丝绳；钢丝绳用于起升机构和吊运物件，要求有较高的强度和挠性。为了延长钢丝绳的使用寿命，应定期对钢丝绳进行保养定期润滑。润滑前应清洁钢丝绳，然后再涂抹润滑油2吊钩：吊钩是起重设备的重要承载部件，是用于取物的装置。当出现如下情况时应进行报废：产生裂痕、发生永久性变形、吊钩内圆磨损厚度超过10%。3卷筒：卷筒的作用是卷绕钢丝绳，传递动力，把旋转运动转换成直线运动。固定在卷筒上钢丝绳一般要留2-3圈，其轴承要经常润滑并定期检查。卷筒有裂痕、磨损严重应及时更换4减速器：减速器是起重设备运行机构的主要部件之一，它的作用是传递扭矩减少传动机构的转速。减速器维护：要经常检查固定螺栓不得松动，新减速器每季度换一次油，使用一年后，每半年换一次油。要经常监听齿轮啮合声，如有燥声及撞击声应检修。5制动器：制动器是保证吊运重物能随时停留在任何位置。制动器是依靠摩擦而产生制动作用的,一般设在电机轴上。每天班前要检查一次，检查运转是否正常。每次起吊时，要先将重物起吊距地面150-200mm，检查制动器是否正常，然后再正常工作。6升降限位器：限位器由导杆、导绳器、导柱限位块和断火限位器等组成。导杆两端分别套在固定在壳体上的固定件上与断火限位器相连，限位块固定在导杆上，导绳器固定在滚筒上。当卷筒旋转时，导绳器也随着移动。当吊钩升降至极限位置时，导绳器推动限位块触动断火限位器，从而切断电源，从而达到控制升降高度的目的。7车轮：也叫走轮是小车运行机构中的主要部件之一，它承受重物重量，并将其传递到轨道上。当小车出现如下情况时应报废：有裂纹、轮缘厚度磨损达原厚度50%、轮面厚度磨损厚度达原厚度15%、轮面出现麻点。第五章、操作及注意事项1在使用前检查项目1.1按扭能否可靠地控制葫芦的升降或运行；起重工培训教材第2页共10页1.2限位器动作是否灵活可靠；1.3运转时有无异常声音及气味；1.4钢丝绳是否在卷筒上下正确缠绕；2.注意事项：2.1严禁超负荷起吊超过额定负荷的重物。绝对不允许倾斜起吊重物，也不允许用葫芦将重物沿地面拖动。2.2每次起吊时，宜先点动按扭，使重物拉紧钢丝绳后再行起吊，看绳索有无松扣现象。2.3限位器不应作为行程开关经常用，更不得拆除。2.4行车工字钢轨边两端的缓冲器只作发生事故时限位用，平时作业中不宜经常碰撞。2.5在使用中发现制动器失灵，重物迅速坠落时，应立即按上升按钮，使重物上升一段距离，再急速按下降按钮，使重物能以正常的速度下降，安全落地后，检查失灵原因。2.6不宜用电动葫芦将重物长时间悬在空中，以防零件发生永久变形。2.7在使用中如遇到按钮失灵，接触器触点粘合等情况应立即切断总电源。使用完毕后，应将吊钩升离地面2米以上，并切断电源。2.8需保证各润滑部位有足够的润滑油。2.9在单轨...
