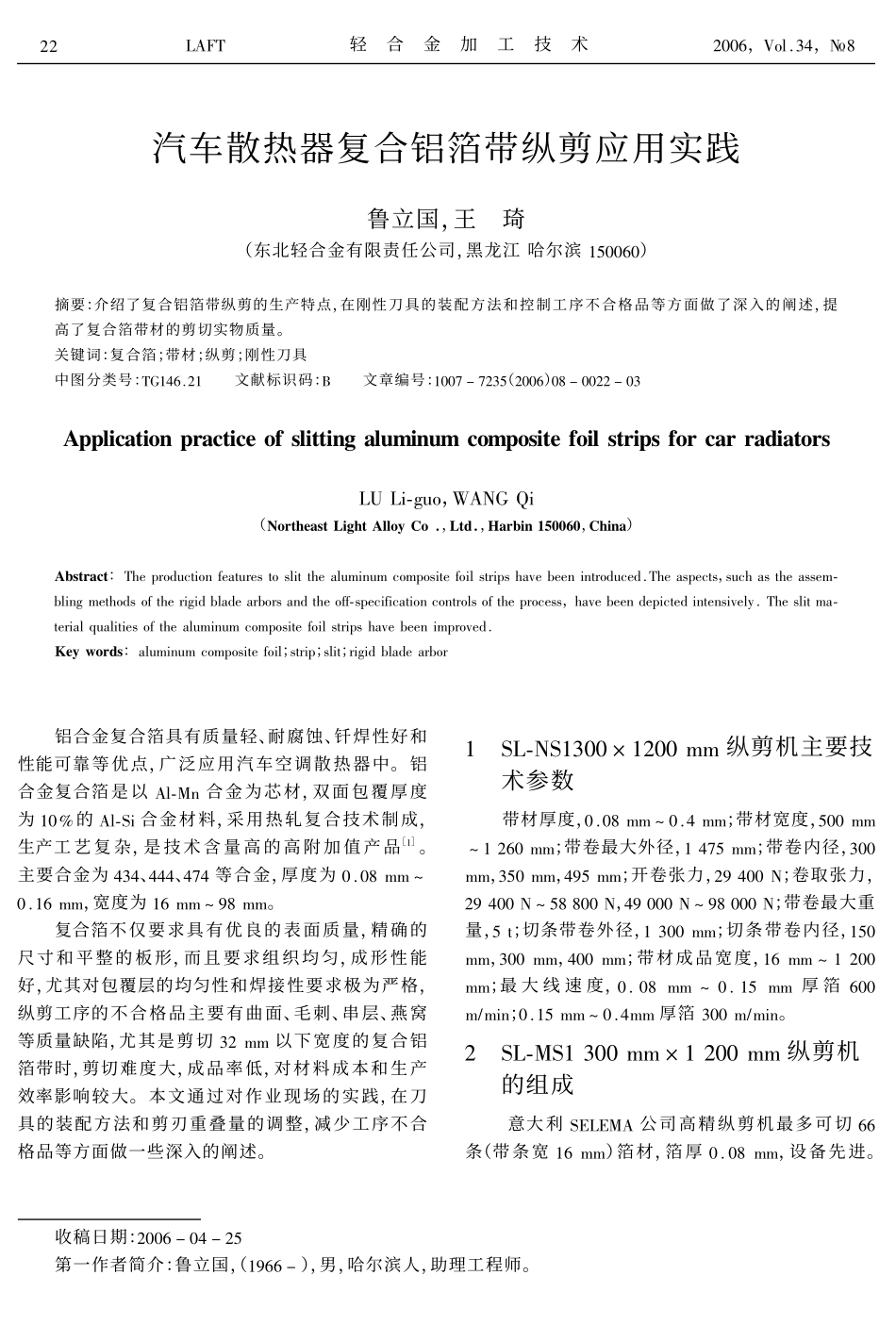

收稿日期：2006-04-25第一作者简介：鲁立国，（1966-），男，哈尔滨人，助理工程师。汽车散热器复合铝箔带纵剪应用实践鲁立国，王琦（东北轻合金有限责任公司，黑龙江哈尔滨150060）摘要：介绍了复合铝箔带纵剪的生产特点，在刚性刀具的装配方法和控制工序不合格品等方面做了深入的阐述，提高了复合箔带材的剪切实物质量。关键词：复合箔；带材；纵剪；刚性刀具中图分类号：TG146.21文献标识码：B文章编号：1007-7235（2006）08-0022-03ApplicationpracticeofslittingaluminumcompositefoilstripsforcarradiatorsLULi-guo，WANGQi（NortheastLightAlloyCo.，Ltd.，Harbin150060，China）Abstract：Theproductionfeaturestoslitthealuminumcompositefoilstripshavebeenintroduced.Theaspects，suchastheassem-blingmethodsoftherigidbladearborsandtheoff-specificationcontrolsoftheprocess，havebeendepictedintensively.Theslitma-terialqualitiesofthealuminumcompositefoilstripshavebeenimproved.Keywords：aluminumcompositefoil；strip；slit；rigidbladearbor铝合金复合箔具有质量轻、耐腐蚀、钎焊性好和性能可靠等优点，广泛应用汽车空调散热器中。铝合金复合箔是以Al-Mn合金为芯材，双面包覆厚度为10%的Al-Si合金材料，采用热轧复合技术制成，生产工艺复杂，是技术含量高的高附加值产品［1］。主要合金为434、444、474等合金，厚度为0.08mm～0.16mm，宽度为16mm～98mm。复合箔不仅要求具有优良的表面质量，精确的尺寸和平整的板形，而且要求组织均匀，成形性能好，尤其对包覆层的均匀性和焊接性要求极为严格，纵剪工序的不合格品主要有曲面、毛刺、串层、燕窝等质量缺陷，尤其是剪切32mm以下宽度的复合铝箔带时，剪切难度大，成品率低，对材料成本和生产效率影响较大。本文通过对作业现场的实践，在刀具的装配方法和剪刃重叠量的调整，减少工序不合格品等方面做一些深入的阐述。1SL-NS1300×1200mm纵剪机主要技术参数带材厚度，0.08mm～0.4mm；带材宽度，500mm～1260mm；带卷最大外径，1475mm；带卷内径，300mm，350mm，495mm；开卷张力，29400N；卷取张力，29400N～58800N，49000N～98000N；带卷最大重量，5t；切条带卷外径，1300mm；切条带卷内径，150mm，300mm，400mm；带材成品宽度，16mm～1200mm；最大线速度，0.08mm～0.15mm厚箔600m/min；0.15mm～0.4mm厚箔300m/min。2SL-MS1300mm×1200mm纵剪机的组成意大利SELEMA公司高精纵剪机最多可切66条（带条宽16mm）箔材，箔厚0.08mm，设备先进。22LAFT轻合金加工技术2006，Vol.34，V8由液压系统、气动系统、偏转辊矫直系统、张力补偿系统、自动对中系统、电控系统、刀具系统和计算机自动控制系统等组成。3汽车散热器复合铝箔带的纵剪3.1纵剪机刚性刀具的装配方法纵剪刀具设计先进，根据带材纵剪厚度来选择刀具，即弹性刀具和刚性刀具两种。复合箔带材的剪切主要使用刚性刀具，因剪切带材条数多，宽度窄，对轧机轧制板形及剪切刀具装配精度要求高。刚性刀具经过改装，实际最小可切宽度为8mm～10mm，刚性刀具的装配质量决定铝带剪切的实物质量。刚性刀具由钢刀片和橡胶刀垫组成，通过调整橡胶刀垫和钢刀片，剪切不同宽度的铝箔带材，刀具结构见图1。图1刚性刀具装配图装配刚性刀具应做好以下工作：第一，先用酒精清擦橡胶垫片和钢刀片表面的防锈油及灰尘，如果橡胶垫片和钢刀片清擦不干净，会造成积累误差大，两刚性刀轴啮合时易出现“啃刀”现象，会加速刀片的磨损，降低刀片的使用寿命；钢刀片必须锋利、平整、无裂纹，橡胶刀垫表面应光滑无破损。第二，橡胶刀垫和钢刀片要保证同圆度，避免刀片、刀垫有凸起或凹陷，否则会影响剪切时铝箔表面的平直度；刚性刀片厚度公差不大于0.01mm、椭圆度不大于0.01mm，橡胶刀垫椭圆度不大于0.02mm。第三，刚性刀轴装配后要用专业工具锁紧，保证两刚性刀轴高速运转时刀轴不松动，不串动，剪刃重叠量和间隙大小调整适宜。生产过程中要从上述三方面精细化装配刀具，刀具装配精度高，刚性刀轴表面光滑，剪刃重叠量和间隙调整适宜，才能剪切出高质量的复合铝箔带材。3.2刚性刀轴剪刃重叠...
