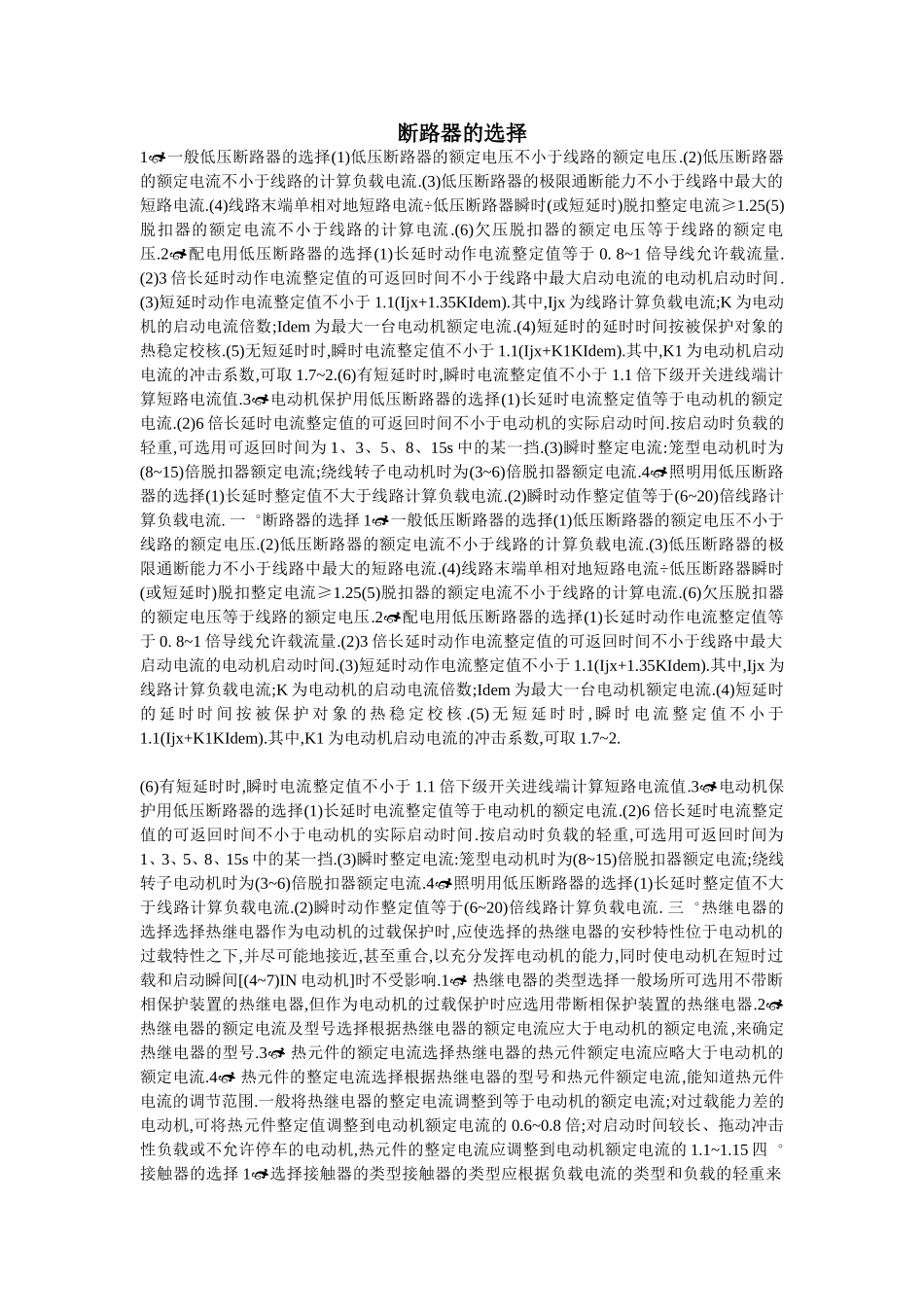

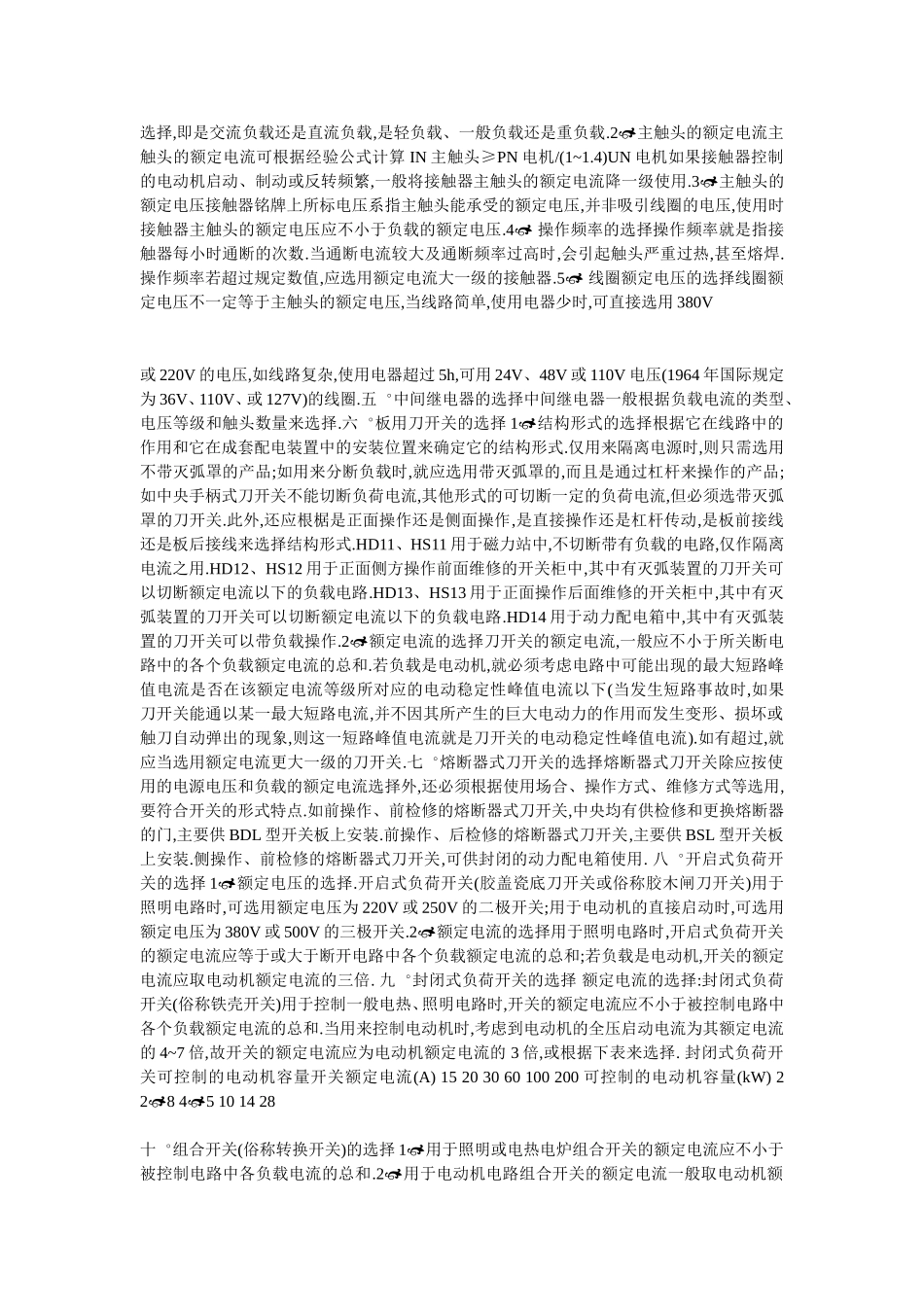

断路器的选择1一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流.(3)低压断路器的极限通断能力不小于线路中最大的短路电流.(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流.(6)欠压脱扣器的额定电压等于线路的额定电压.2配电用低压断路器的选择(1)长延时动作电流整定值等于0.8~1倍导线允许载流量.(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间.(3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流;K为电动机的启动电流倍数;Idem为最大一台电动机额定电流.(4)短延时的延时时间按被保护对象的热稳定校核.(5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2.(6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值.3电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流.(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一挡.(3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流;绕线转子电动机时为(3~6)倍脱扣器额定电流.4照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流.(2)瞬时动作整定值等于(6~20)倍线路计算负载电流.一断路器的选择1一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流.(3)低压断路器的极限通断能力不小于线路中最大的短路电流.(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流.(6)欠压脱扣器的额定电压等于线路的额定电压.2配电用低压断路器的选择(1)长延时动作电流整定值等于0.8~1倍导线允许载流量.(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间.(3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流;K为电动机的启动电流倍数;Idem为最大一台电动机额定电流.(4)短延时的延时时间按被保护对象的热稳定校核.(5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2.(6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值.3电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流.(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一挡.(3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流;绕线转子电动机时为(3~6)倍脱扣器额定电流.4照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流.(2)瞬时动作整定值等于(6~20)倍线路计算负载电流.三热继电器的选择选择热继电器作为电动机的过载保护时,应使选择的热继电器的安秒特性位于电动机的过载特性之下,并尽可能地接近,甚至重合,以充分发挥电动机的能力,同时使电动机在短时过载和启动瞬间[(4~7)IN电动机]时不受影响.1热继电器的类型选择一般场所可选用不带断相保护装置的热继电器,但作为电动机的过载保护时应选用带断相保护装置的热继电器.2热继电器的额定电流及型号选择根据热继电器的额定电流应大于电动机的额定电流,来确定热继电器的型号.3热元件的额定电流选择热继电器的热元件额定电流应略大于电动机的额定电流.4热元件的整定电流选择根据热继电器的型号和热元件额定电流,能知道热元件电流的调节范围.一般将热继电器的整定电流调整到等于电动机的额定电流;对过载能力差的电动机,可将热元件整定值调整到电动机额定电流的0.6~0.8倍;对启动时间较长、拖动冲击性负载或不允许停车的电动机,热元件的整定电流应调整到电动机额定电流的1.1~1.15四接触器的选择1选择接触器的类型接触器的类型应根据负载电流的类型和负载的轻重来选择,...
