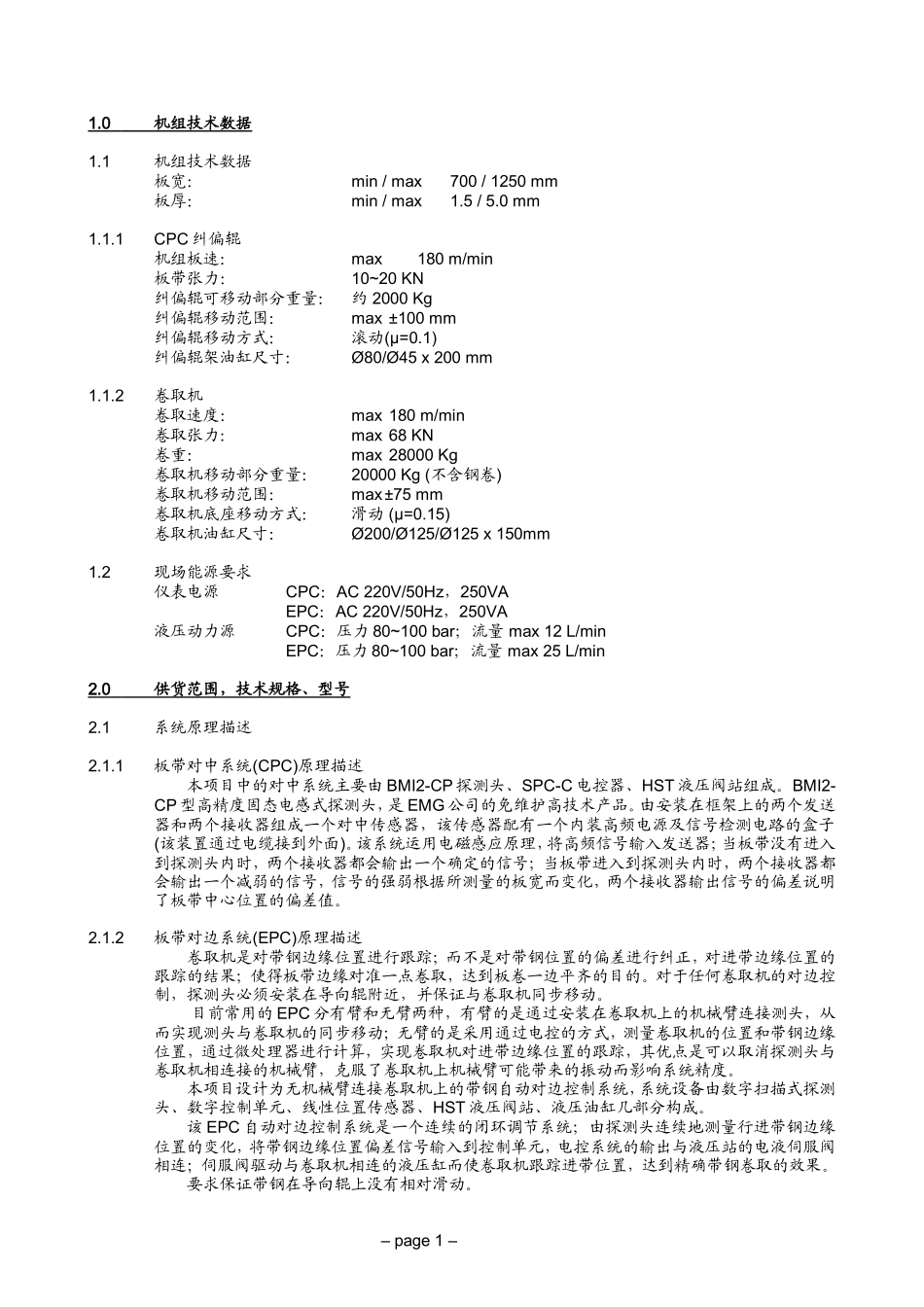

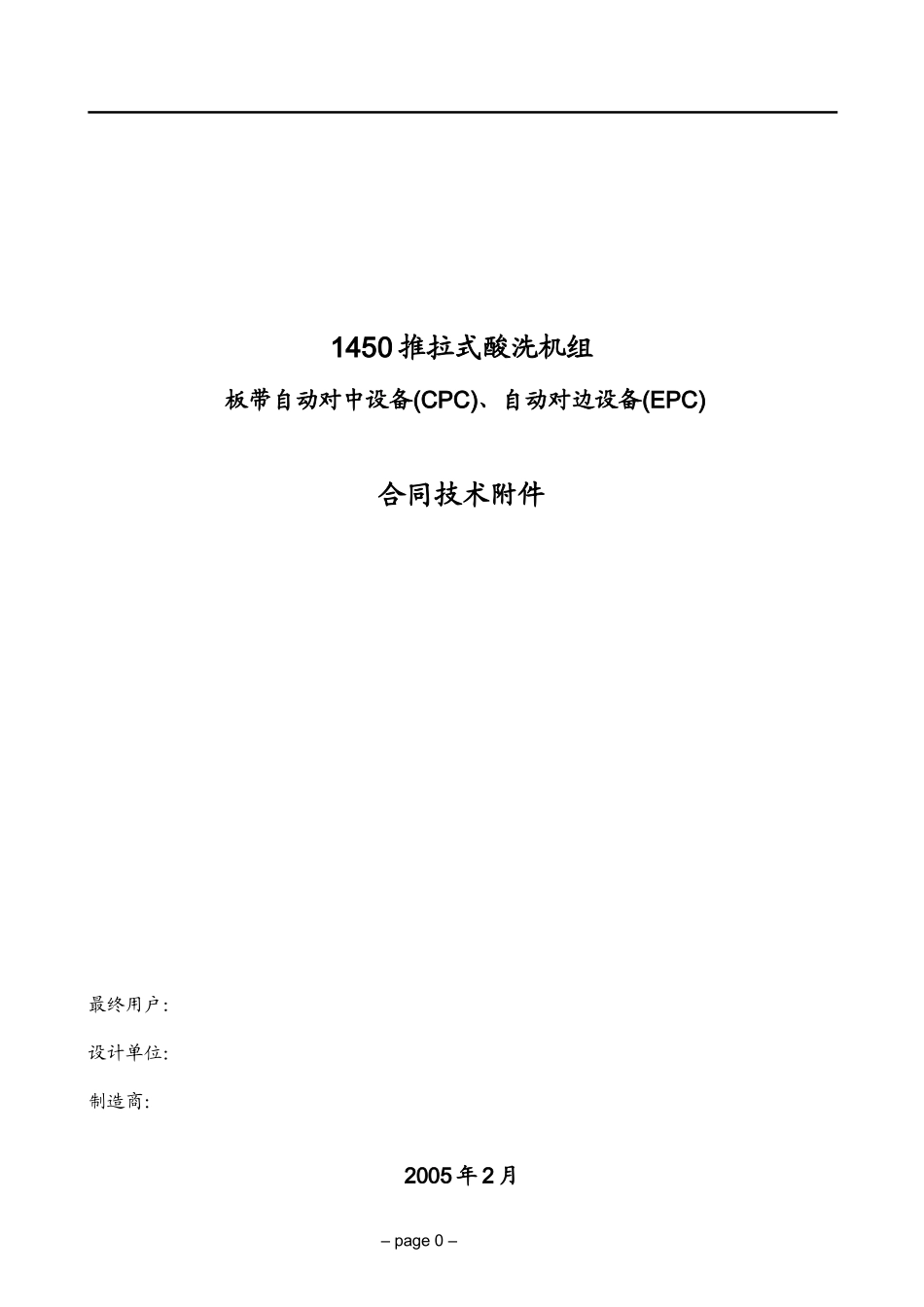

1450推拉式酸洗机组板带自动对中设备(CPC)、自动对边设备(EPC)合同技术附件最终用户：设计单位：制造商：2005年2月–page0–1.0机组技术数据1.1机组技术数据板宽：min/max700/1250mm板厚：min/max1.5/5.0mm1.1.1CPC纠偏辊机组板速：max180m/min板带张力：10~20KN纠偏辊可移动部分重量：约2000Kg纠偏辊移动范围：max±100mm纠偏辊移动方式：滚动(µ=0.1)纠偏辊架油缸尺寸：Ø80/Ø45x200mm1.1.2卷取机卷取速度：max180m/min卷取张力：max68KN卷重：max28000Kg卷取机移动部分重量：20000Kg(不含钢卷)卷取机移动范围：max±75mm卷取机底座移动方式：滑动(µ=0.15)卷取机油缸尺寸：Ø200/Ø125/Ø125x150mm1.2现场能源要求仪表电源CPC：AC220V/50Hz，250VAEPC：AC220V/50Hz，250VA液压动力源CPC：压力80~100bar；流量max12L/minEPC：压力80~100bar；流量max25L/min2.0供货范围，技术规格、型号2.1系统原理描述2.1.1板带对中系统(CPC)原理描述本项目中的对中系统主要由BMI2-CP探测头、SPC-C电控器、HST液压阀站组成。BMI2-CP型高精度固态电感式探测头，是EMG公司的免维护高技术产品。由安装在框架上的两个发送器和两个接收器组成一个对中传感器，该传感器配有一个内装高频电源及信号检测电路的盒子(该装置通过电缆接到外面)。该系统运用电磁感应原理，将高频信号输入发送器；当板带没有进入到探测头内时，两个接收器都会输出一个确定的信号；当板带进入到探测头内时，两个接收器都会输出一个减弱的信号，信号的强弱根据所测量的板宽而变化，两个接收器输出信号的偏差说明了板带中心位置的偏差值。2.1.2板带对边系统(EPC)原理描述卷取机是对带钢边缘位置进行跟踪；而不是对带钢位置的偏差进行纠正，对进带边缘位置的跟踪的结果；使得板带边缘对准一点卷取，达到板卷一边平齐的目的。对于任何卷取机的对边控制，探测头必须安装在导向辊附近，并保证与卷取机同步移动。目前常用的EPC分有臂和无臂两种，有臂的是通过安装在卷取机上的机械臂连接测头，从而实现测头与卷取机的同步移动；无臂的是采用通过电控的方式，测量卷取机的位置和带钢边缘位置，通过微处理器进行计算，实现卷取机对进带边缘位置的跟踪，其优点是可以取消探测头与卷取机相连接的机械臂，克服了卷取机上机械臂可能带来的振动而影响系统精度。本项目设计为无机械臂连接卷取机上的带钢自动对边控制系统，系统设备由数字扫描式探测头、数字控制单元、线性位置传感器、HST液压阀站、液压油缸几部分构成。该EPC自动对边控制系统是一个连续的闭环调节系统；由探测头连续地测量行进带钢边缘位置的变化，将带钢边缘位置偏差信号输入到控制单元，电控系统的输出与液压站的电液伺服阀相连；伺服阀驱动与卷取机相连的液压缸而使卷取机跟踪进带位置，达到精确带钢卷取的效果。要求保证带钢在导向辊上没有相对滑动。–page1–2.2板带自动对中设备(CPC)，组成如下：2.2.11套电感式探测器，型号：BMI2-CP/500/1760/1350/0/200/8/SE测量范围：600–1350mm外尺寸为：高460mm，宽2010mm(检测电路箱外置)内尺寸为：高200mm，宽1760mm检测电路箱：WxHxD=310x516x157工作温度范围：0~+70℃该装置的电源必须由型号为SPC的控制器提供。(尺寸图号BMI2-CP.002/SE/A)2.2.21套板带控制调节器，型号：SPC-C/GES11机柜尺寸：WxHxD=300x400x150，工作温度：0~+50℃(尺寸图号GES…/A)2.2.31套线性位置传感器，型号：115L12E.502/F测量行程：300mm重复性：0.1mm线性度：±0.2%工作温度范围：-25~+85℃(尺寸图号115L.502/F)2.2.41套液压阀站，型号：HST10.500/CF组成如下：1件电液伺服阀，型号SV1-10/8/100/6(Pmax=100bar；ΔP=20bar时，8l/min；ΔP=70bar时，12l/min)1件带有电子信号输出污染指示的压力端滤油器1件A、B端测压点1件P端截止球阀，T端单向阀1件接油盘(尺寸图号HST10.500/CF)2.3卷取机板带自动对边设备(EPC)，组成如下：2.3.11套数字扫描式光电定位器，型号：CCD-Pro05/50用于带钢对边控制系统。分辨率：3x5340像素镜头焦距：50mm重量：1.25kg该装置的电源必须由SPC-C的控制器提供(尺寸图号CCD-Pro/A)2.3.21套高频发射光源，型号：LIE770/230/0...
