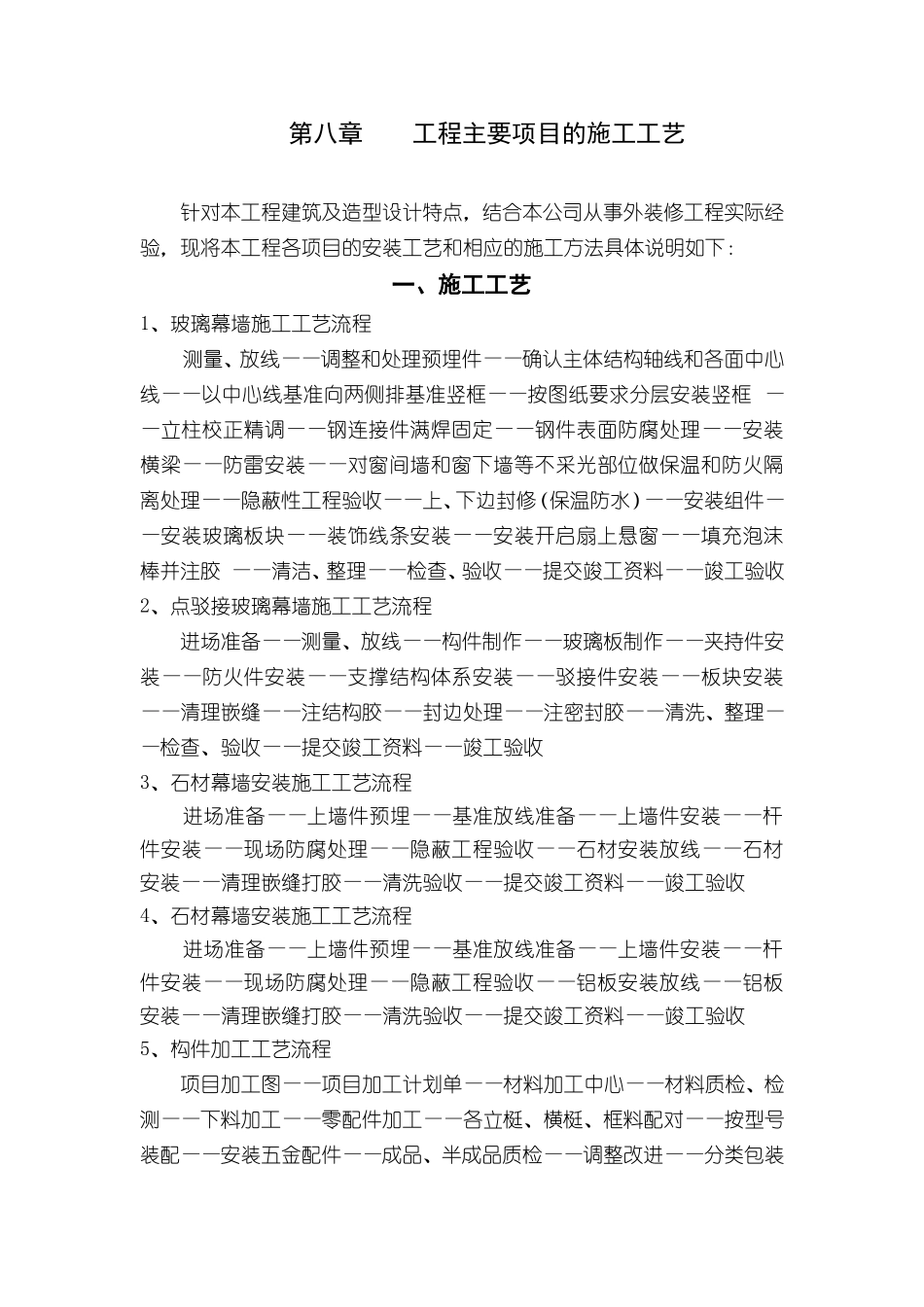

第八章工程主要项目的施工工艺针对本工程建筑及造型设计特点，结合本公司从事外装修工程实际经验，现将本工程各项目的安装工艺和相应的施工方法具体说明如下：一、施工工艺1、玻璃幕墙施工工艺流程测量、放线——调整和处理预埋件——确认主体结构轴线和各面中心线——以中心线基准向两侧排基准竖框——按图纸要求分层安装竖框——立柱校正精调——钢连接件满焊固定——钢件表面防腐处理——安装横梁——防雷安装——对窗间墙和窗下墙等不采光部位做保温和防火隔离处理——隐蔽性工程验收——上、下边封修（保温防水）——安装组件——安装玻璃板块——装饰线条安装——安装开启扇上悬窗——填充泡沫棒并注胶——清洁、整理——检查、验收——提交竣工资料——竣工验收2、点驳接玻璃幕墙施工工艺流程进场准备——测量、放线——构件制作——玻璃板制作——夹持件安装——防火件安装——支撑结构体系安装——驳接件安装——板块安装——清理嵌缝——注结构胶——封边处理——注密封胶——清洗、整理——检查、验收——提交竣工资料——竣工验收3、石材幕墙安装施工工艺流程进场准备——上墙件预埋——基准放线准备——上墙件安装——杆件安装——现场防腐处理——隐蔽工程验收——石材安装放线——石材安装——清理嵌缝打胶——清洗验收——提交竣工资料——竣工验收4、石材幕墙安装施工工艺流程进场准备——上墙件预埋——基准放线准备——上墙件安装——杆件安装——现场防腐处理——隐蔽工程验收——铝板安装放线——铝板安装——清理嵌缝打胶——清洗验收——提交竣工资料——竣工验收5、构件加工工艺流程项目加工图——项目加工计划单——材料加工中心——材料质检、检测——下料加工——零配件加工——各立梃、横梃、框料配对——按型号装配——安装五金配件——成品、半成品质检——调整改进——分类包装——分计划运送6、关键工序工艺流程（车间注胶）加工图——加工计划单——材料加工中心——材料质检、检测——下料加工——组合玻璃框——检验——清理——进入注胶间——检查注胶间温湿度——清洗框料和玻璃板块——粘贴双面胶条——注胶刮胶——分类堆放保养——详细注胶记录——注胶质量检查——抽样切片检查——分类包装——分计划发运二、分项工程施工方法及质量要求1、玻璃幕墙施工方法及质量要求玻璃幕墙施工采用厂场结合方式进行，即工程所需要的所有钢连接件、钢型材、铝型材、铝板组件、玻璃组件均在厂内加工，经质检合格后运往工地现场安装。并按如下方法进行施工：1）现场测量：幕墙施工测量应与主体工程测量轴线配合，如主体结构轴线误差大于规定的允许偏差时（包括垂直偏差值），应征得监理及设计人员同意后，适当地调整玻璃轴线，使其符合幕墙的构造需要。对于高层建筑，特别是刚度较小的建筑物，由于建筑水平位移的关系，竖向轴线测量不易掌握，且受风力和风向的较大影响，从已施工的经验看，风力在4级以下，宜于每日午时测量有较好效果，同时，也要与主体轴线相互校核，并对误差进行控制、分配、消化，不使其积累，以保证幕墙的垂直及立柱位置的正确。根据扩展基准线的中点，测量预埋件的左右位置偏差值，并作好记录。根据设计图提供的每层标高，测量预埋件标高偏差值，并作好记录。将书面记录（偏差值）交业主及设计、监理部门、汇同业主方设计部门分析研究幕墙最终安装位置，对误差进行合理分配，严格控制不使其影响幕墙性能。2）弹线定位：由于幕墙高精度的特征，所以对土建的要求就相对提高，这就造成了幕墙施工与土建误差的矛盾，而解决这一矛盾的唯一途径就是幕墙施工单位对结构误差进行调整，这就需要我们对主体已完的建筑物进行外轮廓测量，根据测量结果，确定幕墙的调整处理方法。弹性定位由专业技术人员操作，使用高精度测量仪器准确无误地确定玻璃幕墙的骨架和框架的位置。这是确定工程安装质量的第一个关键性工序，弹线工作是以建筑物轴线为基准，依据设计要求先将骨架的位置线弹到主体结构上，以确定竖向杆件的位置。工程主体部分，以中部水平线为基准，向上下返线，每层水平线确定以后，即可用水平仪抄平横向节点的标高。以上测量结果应与...
