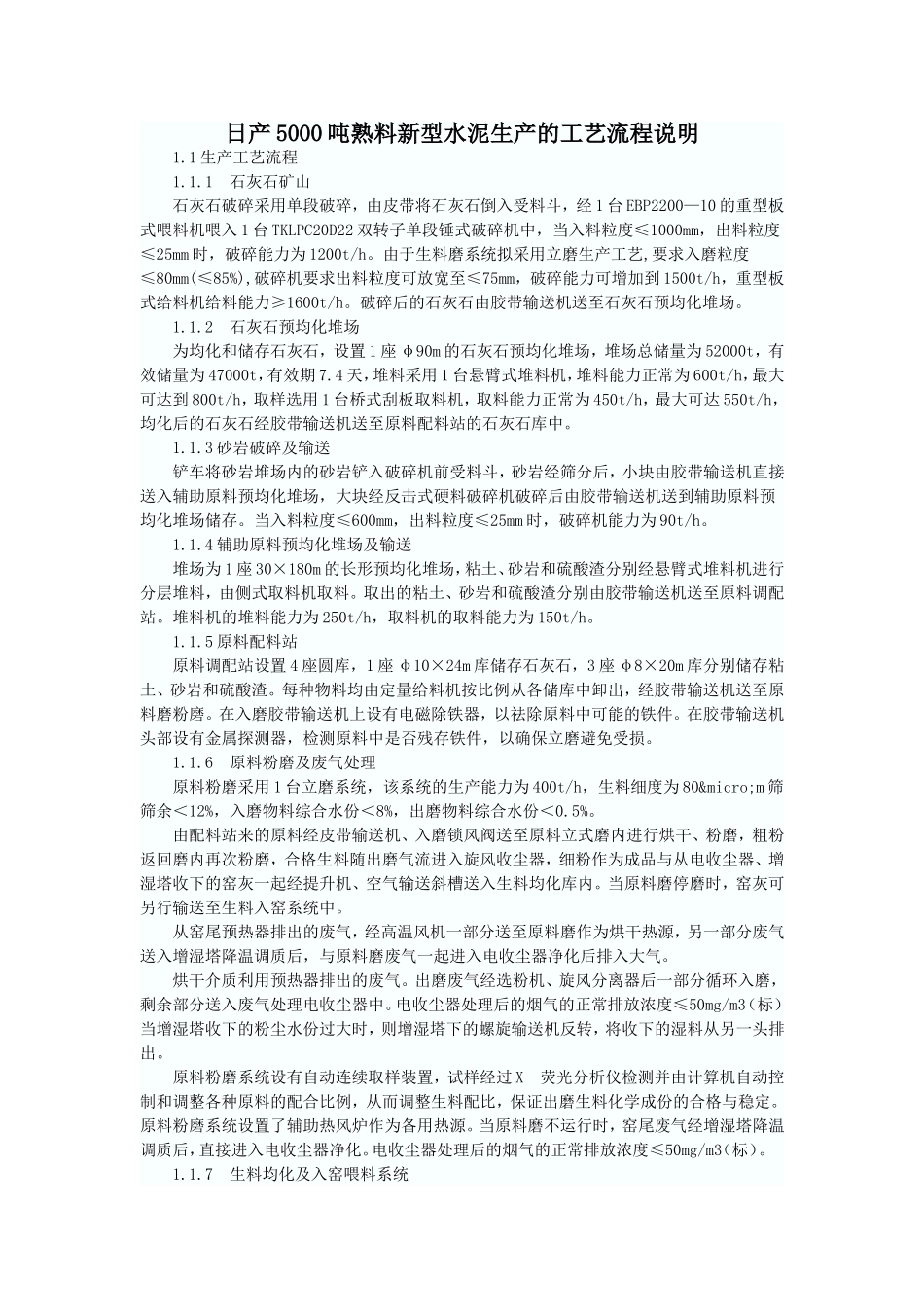

日产5000吨熟料新型水泥生产的工艺流程说明1.1生产工艺流程1.1.1石灰石矿山石灰石破碎采用单段破碎，由皮带将石灰石倒入受料斗，经1台EBP2200—10的重型板式喂料机喂入1台TKLPC20D22双转子单段锤式破碎机中，当入料粒度≤1000mm，出料粒度≤25mm时，破碎能力为1200t/h。由于生料磨系统拟采用立磨生产工艺,要求入磨粒度≤80mm(≤85%),破碎机要求出料粒度可放宽至≤75mm，破碎能力可增加到1500t/h，重型板式给料机给料能力≥1600t/h。破碎后的石灰石由胶带输送机送至石灰石预均化堆场。1.1.2石灰石预均化堆场为均化和储存石灰石，设置1座φ90m的石灰石预均化堆场，堆场总储量为52000t，有效储量为47000t，有效期7.4天，堆料采用1台悬臂式堆料机，堆料能力正常为600t/h，最大可达到800t/h，取样选用1台桥式刮板取料机，取料能力正常为450t/h，最大可达550t/h，均化后的石灰石经胶带输送机送至原料配料站的石灰石库中。1.1.3砂岩破碎及输送铲车将砂岩堆场内的砂岩铲入破碎机前受料斗，砂岩经筛分后，小块由胶带输送机直接送入辅助原料预均化堆场，大块经反击式硬料破碎机破碎后由胶带输送机送到辅助原料预均化堆场储存。当入料粒度≤600mm，出料粒度≤25mm时，破碎机能力为90t/h。1.1.4辅助原料预均化堆场及输送堆场为1座30×180m的长形预均化堆场，粘土、砂岩和硫酸渣分别经悬臂式堆料机进行分层堆料，由侧式取料机取料。取出的粘土、砂岩和硫酸渣分别由胶带输送机送至原料调配站。堆料机的堆料能力为250t/h，取料机的取料能力为150t/h。1.1.5原料配料站原料调配站设置4座圆库，1座φ10×24m库储存石灰石，3座φ8×20m库分别储存粘土、砂岩和硫酸渣。每种物料均由定量给料机按比例从各储库中卸出，经胶带输送机送至原料磨粉磨。在入磨胶带输送机上设有电磁除铁器，以祛除原料中可能的铁件。在胶带输送机头部设有金属探测器，检测原料中是否残存铁件，以确保立磨避免受损。1.1.6原料粉磨及废气处理原料粉磨采用1台立磨系统，该系统的生产能力为400t/h，生料细度为80µm筛筛余＜12%，入磨物料综合水份＜8%，出磨物料综合水份＜0.5%。由配料站来的原料经皮带输送机、入磨锁风阀送至原料立式磨内进行烘干、粉磨，粗粉返回磨内再次粉磨，合格生料随出磨气流进入旋风收尘器，细粉作为成品与从电收尘器、增湿塔收下的窑灰一起经提升机、空气输送斜槽送入生料均化库内。当原料磨停磨时，窑灰可另行输送至生料入窑系统中。从窑尾预热器排出的废气，经高温风机一部分送至原料磨作为烘干热源，另一部分废气送入增湿塔降温调质后，与原料磨废气一起进入电收尘器净化后排入大气。烘干介质利用预热器排出的废气。出磨废气经选粉机、旋风分离器后一部分循环入磨，剩余部分送入废气处理电收尘器中。电收尘器处理后的烟气的正常排放浓度≤50mg/m3（标）当增湿塔收下的粉尘水份过大时，则增湿塔下的螺旋输送机反转，将收下的湿料从另一头排出。原料粉磨系统设有自动连续取样装置，试样经过X—荧光分析仪检测并由计算机自动控制和调整各种原料的配合比例，从而调整生料配比，保证出磨生料化学成份的合格与稳定。原料粉磨系统设置了辅助热风炉作为备用热源。当原料磨不运行时，窑尾废气经增湿塔降温调质后，直接进入电收尘器净化。电收尘器处理后的烟气的正常排放浓度≤50mg/m3（标）。1.1.7生料均化及入窑喂料系统设置1座φ22.5×52m的生料均化库，库有效储量为17000t。该库属中心锥式多料流连续均化库，使入库生料呈层状布置。库底设有充气斜槽，由罗茨鼓风机供气。库底圆锥形周围的环形空间分成六个卸料大区，12个充气小区，由罗茨风机轮流向各区充气，充气区上部的物料下落形成一个漏斗形状，同时切割多层生料，生料在出料口处形成多股料流，轮流通过库中心的两个对顶卸料口同时卸料。出库生料经流量控制阀送至生料喂料计量仓，该仓下部设有荷重传感器，内部设有充气装置，集混合、称量、喂料功能于一体。出混合仓生料经固体流量计计量，由空气输送斜槽送至窑尾斗式提升机。1.1.8熟料烧成系统熟料烧成系统由回转窑、双系列5级低压损旋风预热器和NDF分解炉组成，日产熟料4500吨，熟料热耗3178kJ/kg...
