窑炉砌筑规范VIP免费

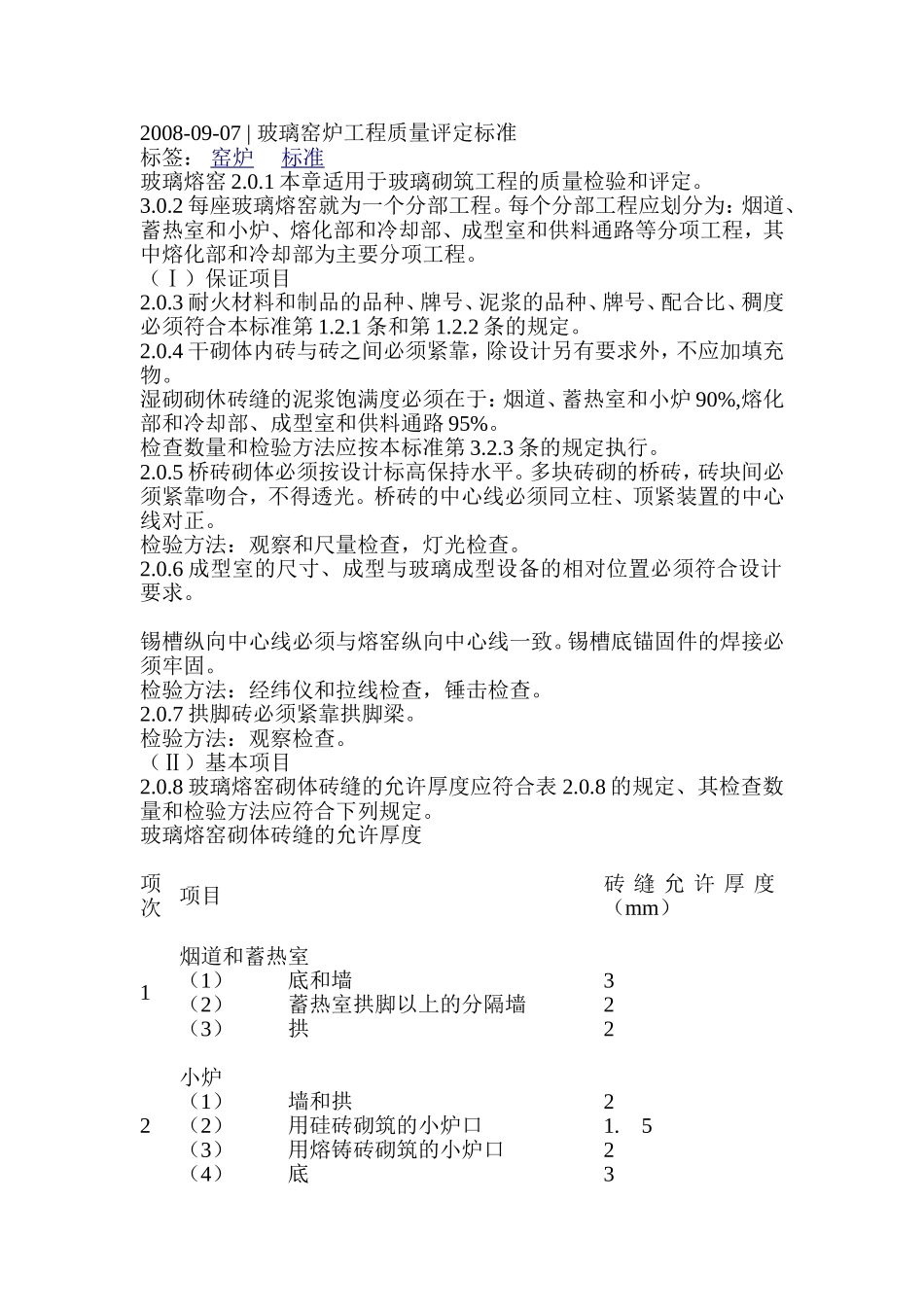

2008-09-07|玻璃窑炉工程质量评定标准标签：窑炉标准玻璃熔窑2.0.1本章适用于玻璃砌筑工程的质量检验和评定。3.0.2每座玻璃熔窑就为一个分部工程。每个分部工程应划分为：烟道、蓄热室和小炉、熔化部和冷却部、成型室和供料通路等分项工程，其中熔化部和冷却部为主要分项工程。（Ⅰ）保证项目2.0.3耐火材料和制品的品种、牌号、泥浆的品种、牌号、配合比、稠度必须符合本标准第1.2.1条和第1.2.2条的规定。2.0.4干砌体内砖与砖之间必须紧靠，除设计另有要求外，不应加填充物。湿砌砌休砖缝的泥浆饱满度必须在于：烟道、蓄热室和小炉90%,熔化部和冷却部、成型室和供料通路95%。检查数量和检验方法应按本标准第3.2.3条的规定执行。2.0.5桥砖砌体必须按设计标高保持水平。多块砖砌的桥砖，砖块间必须紧靠吻合，不得透光。桥砖的中心线必须同立柱、顶紧装置的中心线对正。检验方法：观察和尺量检查，灯光检查。2.0.6成型室的尺寸、成型与玻璃成型设备的相对位置必须符合设计要求。锡槽纵向中心线必须与熔窑纵向中心线一致。锡槽底锚固件的焊接必须牢固。检验方法：经纬仪和拉线检查，锤击检查。2.0.7拱脚砖必须紧靠拱脚梁。检验方法：观察检查。（Ⅱ）基本项目2.0.8玻璃熔窑砌体砖缝的允许厚度应符合表2.0.8的规定、其检查数量和检验方法应符合下列规定。玻璃熔窑砌体砖缝的允许厚度项次项目砖缝允许厚度（mm）1烟道和蓄热室（1）底和墙（2）蓄热室拱脚以上的分隔墙（3）拱3222小炉（1）墙和拱（2）用硅砖砌筑的小炉口（3）用熔铸砖砌筑的小炉口（4）底21.5233熔化部和冷却部（1）用大型粘土砖砌筑的池壁（2）窑拱（3）前墙拱、分隔装置的单环拱（4）用硅砖和熔铸砖砌筑的胸墙（5）流液洞砖砌体21.5121.54通路（1）用大型粘土砖砌筑的池壁（2）供料通路接触玻璃液的底和墙（3）拱（用带子母咽砖或不带子母口砖砌筑）（4）上部墙111.53注：表中用熔铸砖砖砌筑的部位，砖已经过切磨加工。示经过切磨加工的熔铸砌体的砖缝厚度，应由设计规定。检查数量：每个分项工程中，按砌体部位抽查2-4处，不足5m2的部位抽查1处。检验方法：在每处砌体的5m2表面上用塞尺检查10点，比规定砖缝厚度大50％以内的砖缝，不超过以下点数：合格：Ⅰ、Ⅱ类砌体4点Ⅲ类砌体5点优良：Ⅰ、Ⅱ类砌体2点Ⅲ类砌体3点2.0.9烟道、蓄热室和小炉除应按本标准第1.2.7条、第1.2.8条和1.3.5条的有关规定执行外，尚应符合以下规定：合格：砖格子表面水平，格孔垂直，砖格子与墙间缝隙符合设计要求。各小炉、蓄热室砌筑的实际中心线与设计误差不超过5mm。优良：砖格子表面水平，格孔垂直，砖格子与墙间缝隙准确地符合设计要求。各小炉、蓄热室砌筑的实际中心线与设计误差不超过3mm。检查数量：全数检查。检验方法：观察检查，尺量检查，检查施工记录。2.0.10池底、池壁就符合以下规定：合格：池底砖位置排放准确，池底砌体砖缝在纵横方向均对正。池壁顶面标高的允许误差为±10mm（对浮法窑池壁顶面标高的允许误差为+10-0）。各处膨胀缝均匀、平直，位置准确，缝内清洁，并按规定填充材料。优良：池底砖位置排放准确，池底砌体砖缝在纵横方向均准确对正。池壁顶面标高的允许误差为±8mm（对浮法窑池壁顶面标高的允许误差为+8-0）。各处膨胀缝均匀、平直，位置准确，缝内清洁，并按规定填充材料，外表美观。检查数量：池底砌体抽查4-6处，标高每3米长检查1点，膨胀缝全数检查。检验方法：观察检查，尺量检查，检查施工记录。2.0.11各部位砖的窑拱砌体应符合下列是规定：合格：拱脚砖的位置和标高符合设计要求：窑顶内表面平整，个别砖的错牙不超过3mm；没有下沉、变形和局部下陷。优良：拱脚砖的位置和标高符合设计要求：窑顶内表面平整美观，个别砖的错牙不超过2mm；没有下沉、变形和局部下陷，没有个别砖的“抽签”。2.0.12接触玻璃液的池壁、池底及其上部结构全部砌完后，应进行清整。清整后的砌体表面应符合下列规定：合格：砖缝内基本无杂物，砌体内表面清洁。优良：砖缝内无杂物，砌体内表面清洁美观。检查数量：按部位抽查3-5处，每处5m2。检验方法：观察检查。（Ⅲ）允许误差项目2.0.13玻璃熔窑砌体的允许误差和检验方法...
