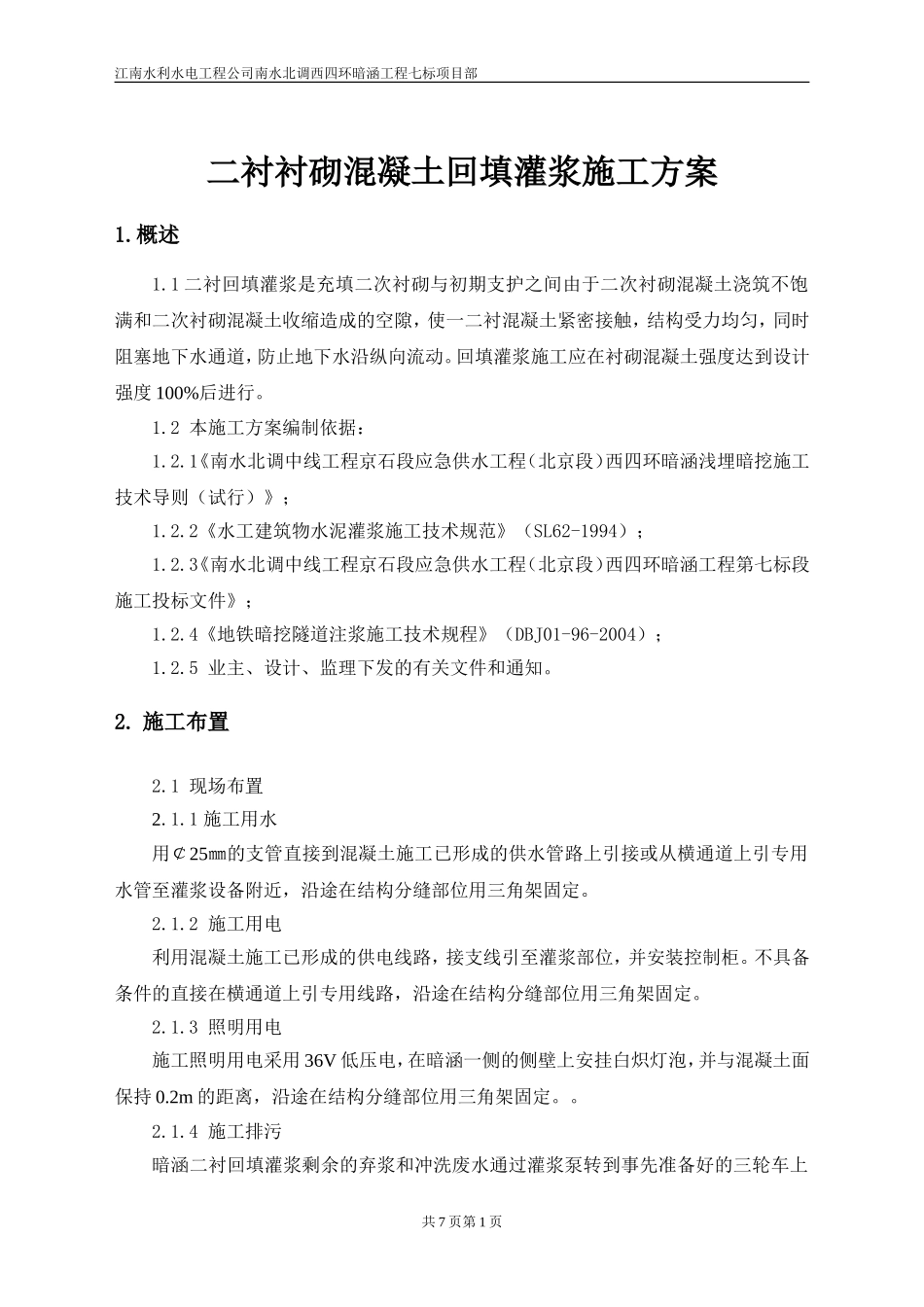

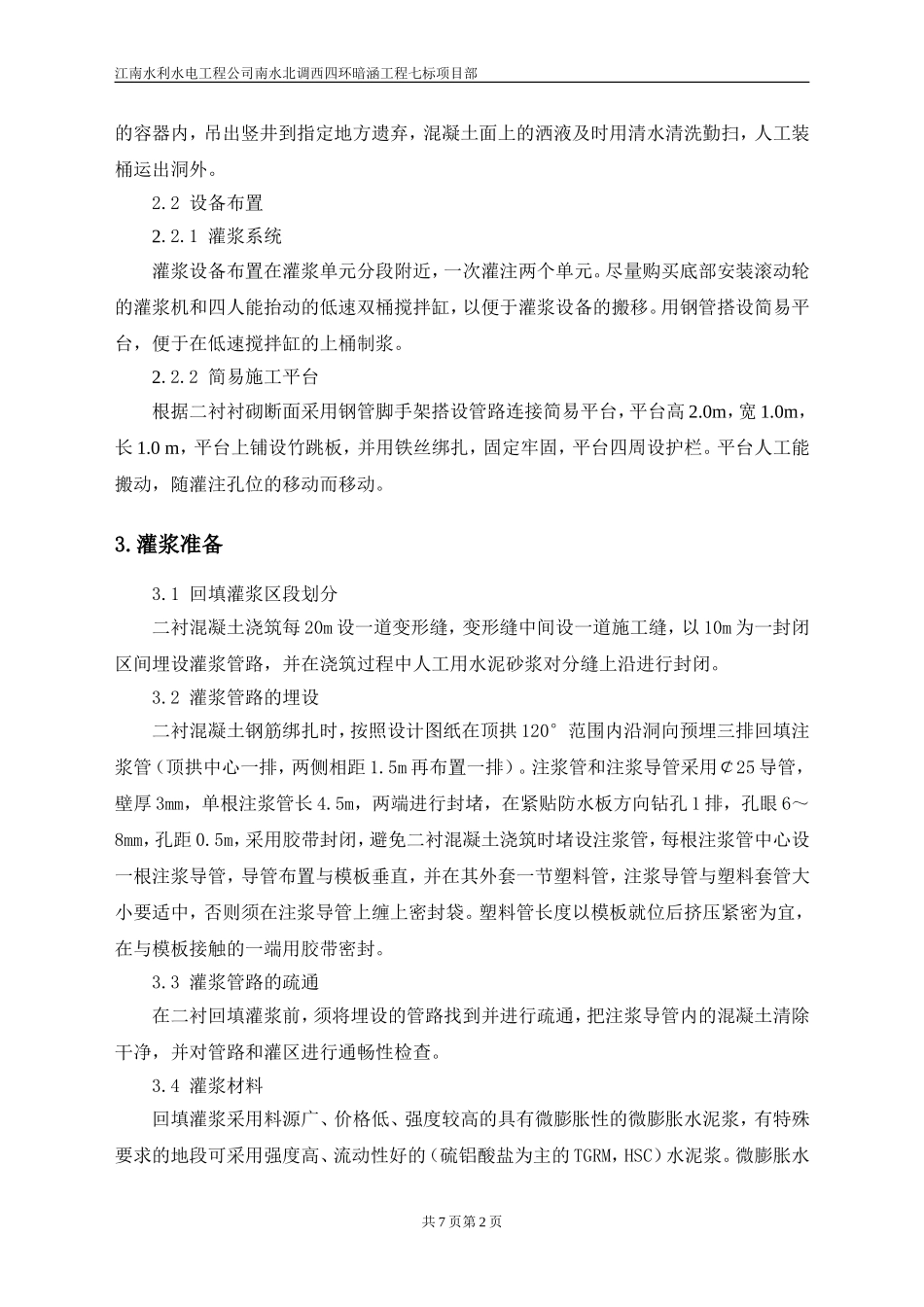

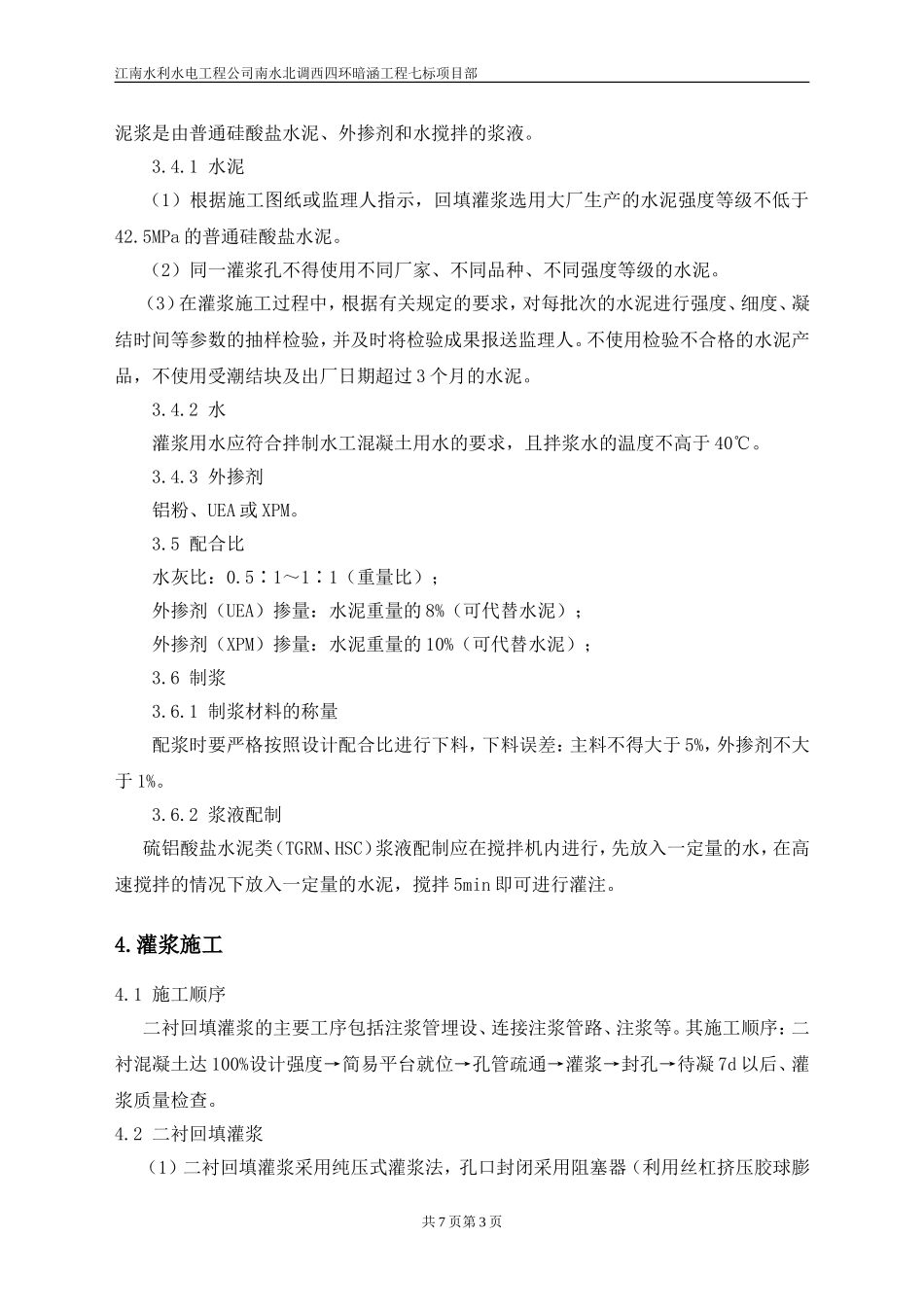

江南水利水电工程公司南水北调西四环暗涵工程七标项目部二衬衬砌混凝土回填灌浆施工方案1.概述1.1二衬回填灌浆是充填二次衬砌与初期支护之间由于二次衬砌混凝土浇筑不饱满和二次衬砌混凝土收缩造成的空隙，使一二衬混凝土紧密接触，结构受力均匀，同时阻塞地下水通道，防止地下水沿纵向流动。回填灌浆施工应在衬砌混凝土强度达到设计强度100%后进行。1.2本施工方案编制依据：1.2.1《南水北调中线工程京石段应急供水工程（北京段）西四环暗涵浅埋暗挖施工技术导则（试行）》；1.2.2《水工建筑物水泥灌浆施工技术规范》（SL62-1994）；1.2.3《南水北调中线工程京石段应急供水工程（北京段）西四环暗涵工程第七标段施工投标文件》；1.2.4《地铁暗挖隧道注浆施工技术规程》（DBJ01-96-2004）；1.2.5业主、设计、监理下发的有关文件和通知。2.施工布置2.1现场布置2.1.1施工用水用￠25㎜的支管直接到混凝土施工已形成的供水管路上引接或从横通道上引专用水管至灌浆设备附近，沿途在结构分缝部位用三角架固定。2.1.2施工用电利用混凝土施工已形成的供电线路，接支线引至灌浆部位，并安装控制柜。不具备条件的直接在横通道上引专用线路，沿途在结构分缝部位用三角架固定。2.1.3照明用电施工照明用电采用36V低压电，在暗涵一侧的侧壁上安挂白炽灯泡，并与混凝土面保持0.2m的距离，沿途在结构分缝部位用三角架固定。。2.1.4施工排污暗涵二衬回填灌浆剩余的弃浆和冲洗废水通过灌浆泵转到事先准备好的三轮车上共7页第1页江南水利水电工程公司南水北调西四环暗涵工程七标项目部的容器内，吊出竖井到指定地方遗弃，混凝土面上的洒液及时用清水清洗勤扫，人工装桶运出洞外。2.2设备布置2.2.1灌浆系统灌浆设备布置在灌浆单元分段附近，一次灌注两个单元。尽量购买底部安装滚动轮的灌浆机和四人能抬动的低速双桶搅拌缸，以便于灌浆设备的搬移。用钢管搭设简易平台，便于在低速搅拌缸的上桶制浆。2.2.2简易施工平台根据二衬衬砌断面采用钢管脚手架搭设管路连接简易平台，平台高2.0m，宽1.0m，长1.0m，平台上铺设竹跳板，并用铁丝绑扎，固定牢固，平台四周设护栏。平台人工能搬动，随灌注孔位的移动而移动。3.灌浆准备3.1回填灌浆区段划分二衬混凝土浇筑每20m设一道变形缝，变形缝中间设一道施工缝，以10m为一封闭区间埋设灌浆管路，并在浇筑过程中人工用水泥砂浆对分缝上沿进行封闭。3.2灌浆管路的埋设二衬混凝土钢筋绑扎时，按照设计图纸在顶拱120°范围内沿洞向预埋三排回填注浆管（顶拱中心一排，两侧相距1.5m再布置一排）。注浆管和注浆导管采用￠25导管，壁厚3mm，单根注浆管长4.5m，两端进行封堵，在紧贴防水板方向钻孔1排，孔眼6～8mm，孔距0.5m，采用胶带封闭，避免二衬混凝土浇筑时堵设注浆管，每根注浆管中心设一根注浆导管，导管布置与模板垂直，并在其外套一节塑料管，注浆导管与塑料套管大小要适中，否则须在注浆导管上缠上密封袋。塑料管长度以模板就位后挤压紧密为宜，在与模板接触的一端用胶带密封。3.3灌浆管路的疏通在二衬回填灌浆前，须将埋设的管路找到并进行疏通，把注浆导管内的混凝土清除干净，并对管路和灌区进行通畅性检查。3.4灌浆材料回填灌浆采用料源广、价格低、强度较高的具有微膨胀性的微膨胀水泥浆，有特殊要求的地段可采用强度高、流动性好的（硫铝酸盐为主的TGRM，HSC）水泥浆。微膨胀水共7页第2页江南水利水电工程公司南水北调西四环暗涵工程七标项目部泥浆是由普通硅酸盐水泥、外掺剂和水搅拌的浆液。3.4.1水泥（1）根据施工图纸或监理人指示，回填灌浆选用大厂生产的水泥强度等级不低于42.5MPa的普通硅酸盐水泥。（2）同一灌浆孔不得使用不同厂家、不同品种、不同强度等级的水泥。（3）在灌浆施工过程中，根据有关规定的要求，对每批次的水泥进行强度、细度、凝结时间等参数的抽样检验，并及时将检验成果报送监理人。不使用检验不合格的水泥产品，不使用受潮结块及出厂日期超过3个月的水泥。3.4.2水灌浆用水应符合拌制水工混凝土用水的要求，且拌浆水的温度不高于40℃。3.4.3外掺剂铝粉、UEA或XPM。3.5配合比水灰比：0.5∶1～1∶1（重量比）；外掺剂（UEA）掺量...
