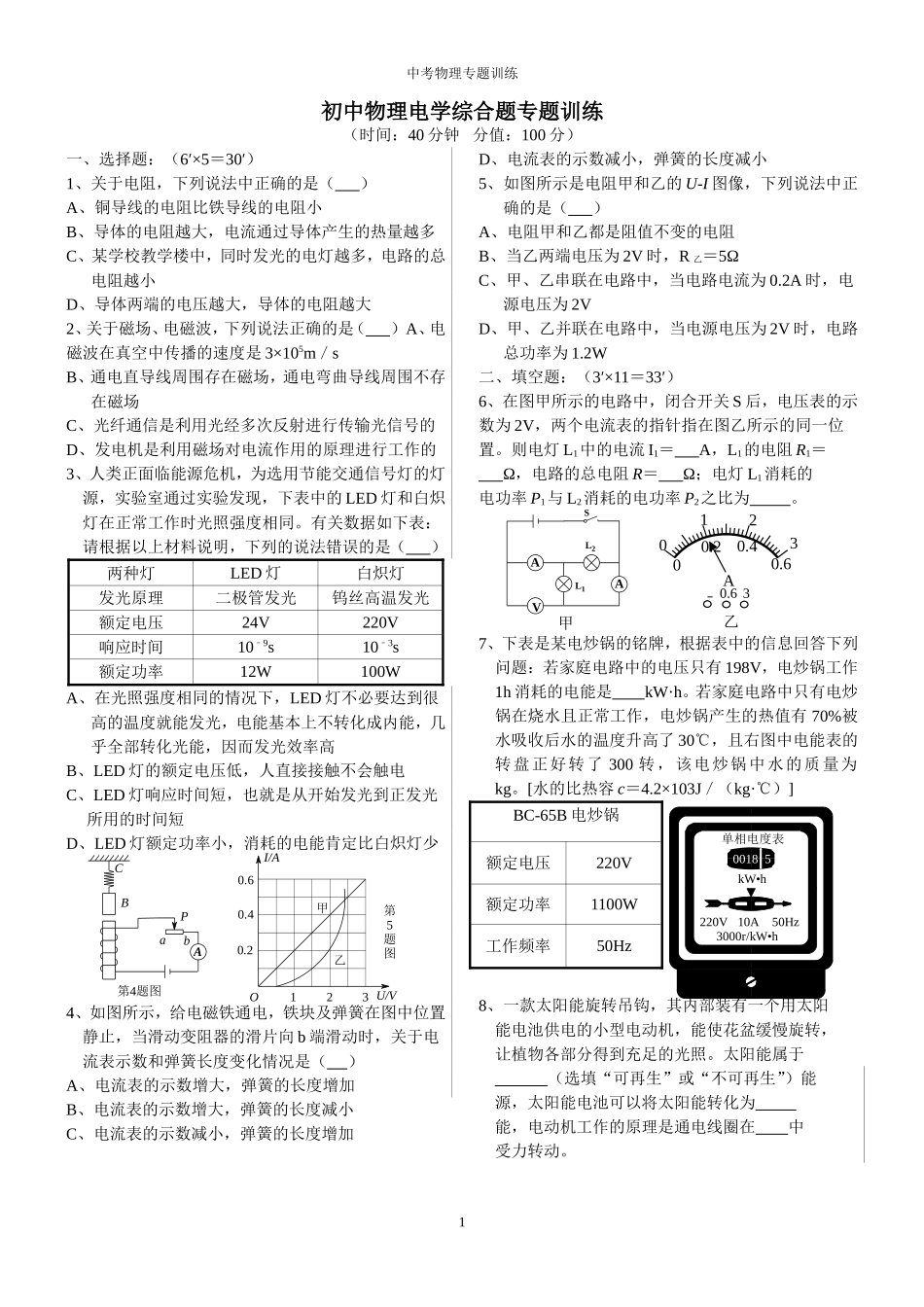

00185kW•h单相电度表220V10A50Hz3000r/kW•hABCbPa第4题图乙OU/VI/A0.630.20.412甲第5题图中考物理专题训练初中物理电学综合题专题训练（时间：40分钟分值：100分）一、选择题：（6′×5＝30′）1、关于电阻，下列说法中正确的是（）A、铜导线的电阻比铁导线的电阻小B、导体的电阻越大，电流通过导体产生的热量越多C、某学校教学楼中，同时发光的电灯越多，电路的总电阻越小D、导体两端的电压越大，导体的电阻越大2、关于磁场、电磁波，下列说法正确的是（）A、电磁波在真空中传播的速度是3×105m／sB、通电直导线周围存在磁场，通电弯曲导线周围不存在磁场C、光纤通信是利用光经多次反射进行传输光信号的D、发电机是利用磁场对电流作用的原理进行工作的3、人类正面临能源危机，为选用节能交通信号灯的灯源，实验室通过实验发现，下表中的LED灯和白炽灯在正常工作时光照强度相同。有关数据如下表：请根据以上材料说明，下列的说法错误的是（）两种灯LED灯白炽灯发光原理二极管发光钨丝高温发光额定电压24V220V响应时间10﹣9s10﹣3s额定功率12W100WA、在光照强度相同的情况下，LED灯不必要达到很高的温度就能发光，电能基本上不转化成内能，几乎全部转化光能，因而发光效率高B、LED灯的额定电压低，人直接接触不会触电C、LED灯响应时间短，也就是从开始发光到正发光所用的时间短D、LED灯额定功率小，消耗的电能肯定比白炽灯少4、如图所示，给电磁铁通电，铁块及弹簧在图中位置静止，当滑动变阻器的滑片向b端滑动时，关于电流表示数和弹簧长度变化情况是（）A、电流表的示数增大，弹簧的长度增加B、电流表的示数增大，弹簧的长度减小C、电流表的示数减小，弹簧的长度增加D、电流表的示数减小，弹簧的长度减小5、如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（）A、电阻甲和乙都是阻值不变的电阻B、当乙两端电压为2V时，R乙＝5ΩC、甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD、甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W二、填空题：（3′×11＝33′）6、在图甲所示的电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针指在图乙所示的同一位置。则电灯L1中的电流I1＝A，L1的电阻R1＝Ω，电路的总电阻R＝Ω；电灯L1消耗的电功率P1与L2消耗的电功率P2之比为。7、下表是某电炒锅的铭牌，根据表中的信息回答下列问题：若家庭电路中的电压只有198V，电炒锅工作1h消耗的电能是kW·h。若家庭电路中只有电炒锅在烧水且正常工作，电炒锅产生的热值有70%被水吸收后水的温度升高了30℃，且右图中电能表的转盘正好转了300转，该电炒锅中水的质量为kg。[水的比热容c＝4.2×103J／（kg·℃）]BC-65B电炒锅额定电压220V额定功率1100W工作频率50Hz8、一款太阳能旋转吊钩，其内部装有一个用太阳能电池供电的小型电动机，能使花盆缓慢旋转，让植物各部分得到充足的光照。太阳能属于（选填“可再生”或“不可再生”）能源，太阳能电池可以将太阳能转化为能，电动机工作的原理是通电线圈在中受力转动。1AAVL2L1S甲000.20.40.61230.63A﹣乙R0ABCEFGH太阳能电磁板蓄电池LED路灯光敏电阻R01234kW•h单相电度表220V10(20)A50Hz1500r/kW•hAVBPARxS中考物理专题训练9、电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。若一台玩具电动机接在6V的电源两端，使其正常转动时，通过电动机的电流为0.3A；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为3A。则这台电动机线圈的电阻为Ω，正常转动时的效率是。三、应用与创新题：（12′＋12′＋13′＝37′）10、如图所示，电源电压为6V且保持不变。当滑动变阻器的滑片P移动到最右端B时，闭合开关，电流表示数为0.2A，电压表示数为4V。⑴滑动变阻器的最大阻值为多少？Rx的阻值为多少？⑵当滑动变阻器的滑片移动到中点时，电阻Rx消耗的电功率为多少？⑶当滑动变阻器的滑片P移动到最左端A时，将发生什么变化？11、小明学习了电功率的知识后，想利用家里的电能表（如图）和手表，测出一些家用电器的有关数据。⑴当家里只有一台电冰箱在正常工作时，他测出电能表1分钟转...
