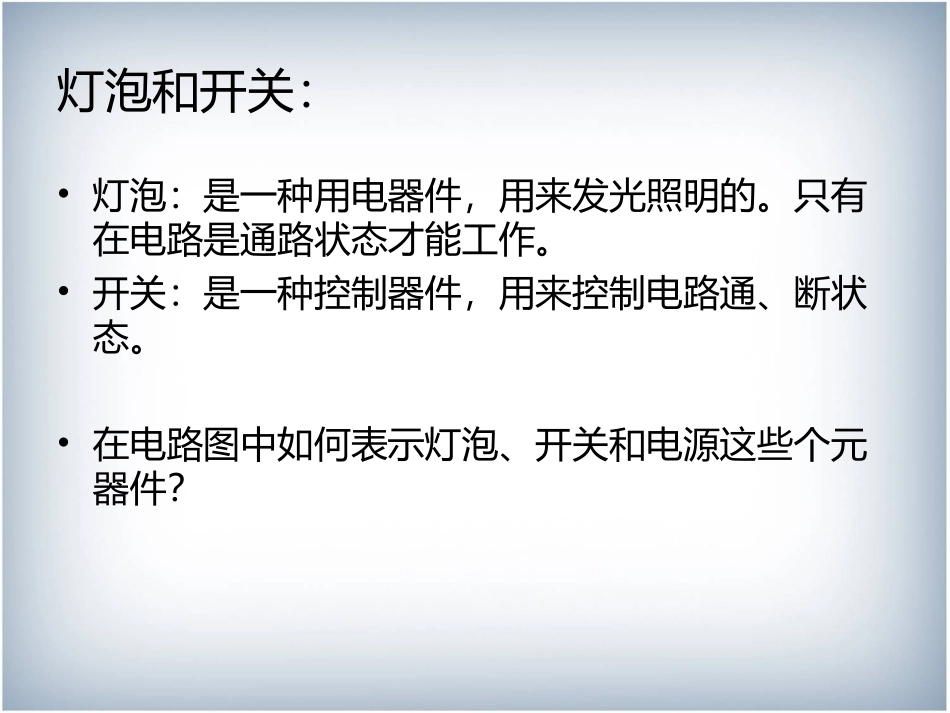

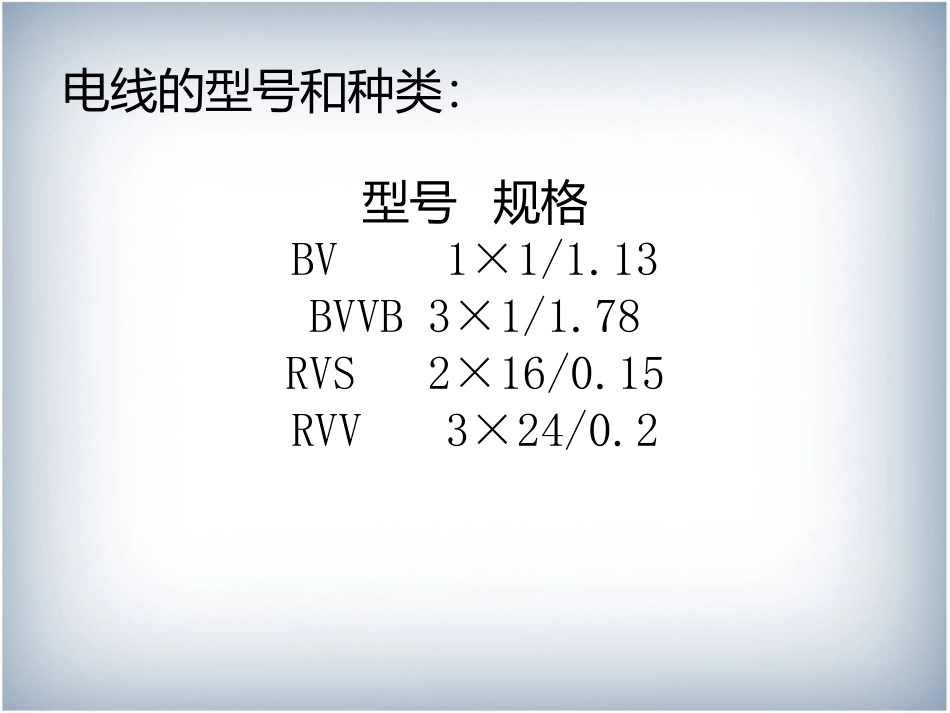

照明电路基础（二）电路的连接和状态电线的型号和种类：型号规格BV1×1/1.13BVVB3×1/1.78RVS2×16/0.15RVV3×24/0.2灯泡和开关：•灯泡：是一种用电器件，用来发光照明的。只有在电路是通路状态才能工作。•开关：是一种控制器件，用来控制电路通、断状态。•在电路图中如何表示灯泡、开关和电源这些个元器件？•灯泡•开关•电源•请同学用这三样东西连接成一个线路图：灯～火线零线开关一灯一开关电路图照明电路的连线规则：火线进开关，零线进灯座，开关线连接开关和灯座。LN亮电路三种状态：通路断路短路通路、断路和短路：•通路：开关闭合，电路接通，电路中有电流，灯泡发光•断路：开关闭合，导线、用电器有断电，灯泡不发光•短路：电流不经过用电器，直接从电源的一端到另一端线路中的电流电压电阻•水顺水管流动，形成水流水流动时会有阻力电在不同物体中流动会受到阻力(R)1-5*105Ω电路中有电位差,电顺电线流:•I=U/R•电压=电流*电阻•(伏特)(安培)(欧姆)•(V)(A)(Ω)思考2：画出线路图：•1、一只开关控制一盏灯•2、一只开关控制两盏灯•3、两只开关分别控制两盏灯•4、两只开关控制一盏灯思考1：请根据“一个开关控制一盏灯”的电路图设计用两根护套线连接的安装图。说明：请在上面两个方框内填写Ｌ或Ｎ，并根据所填内容在虚线框内连线。
