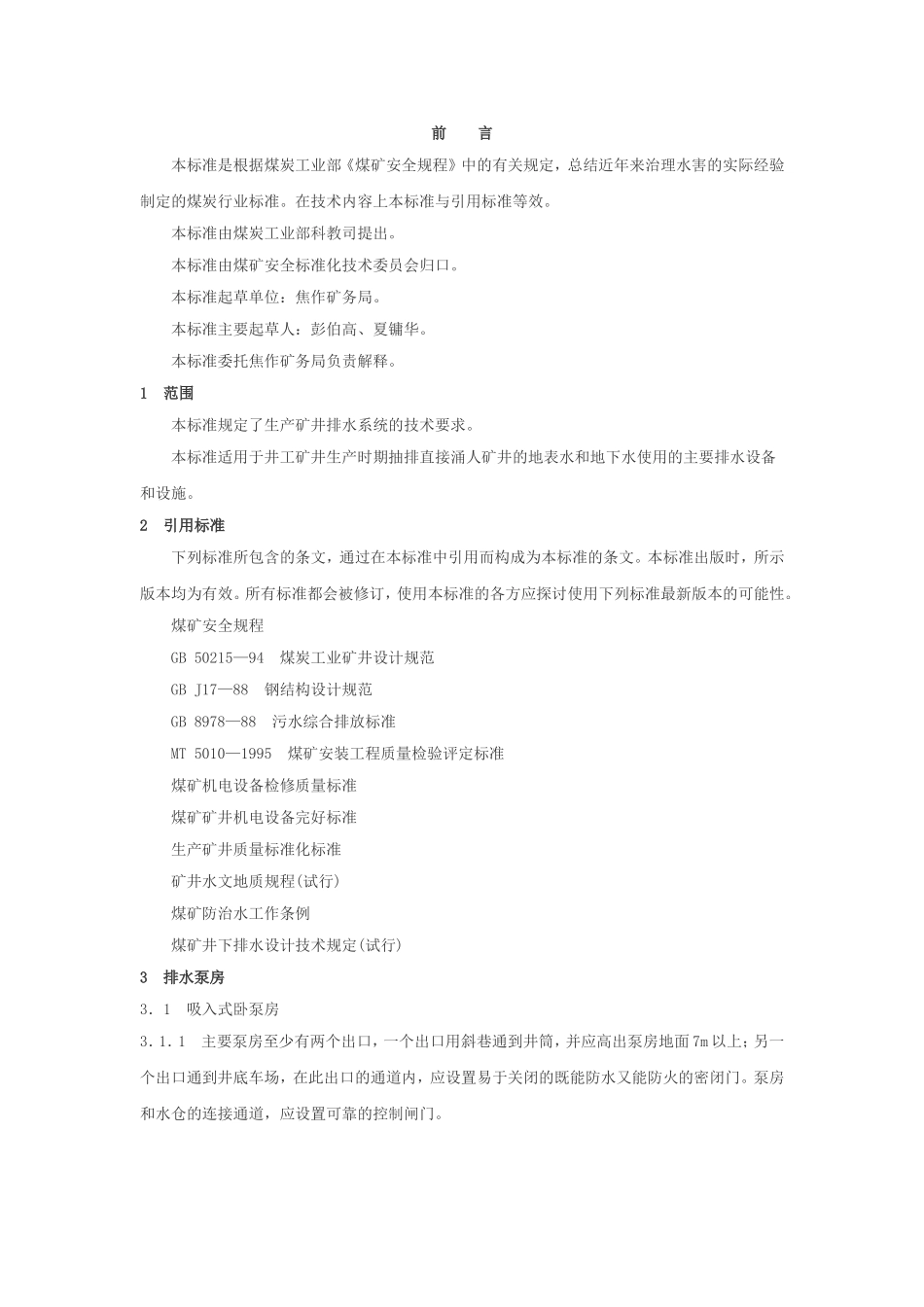

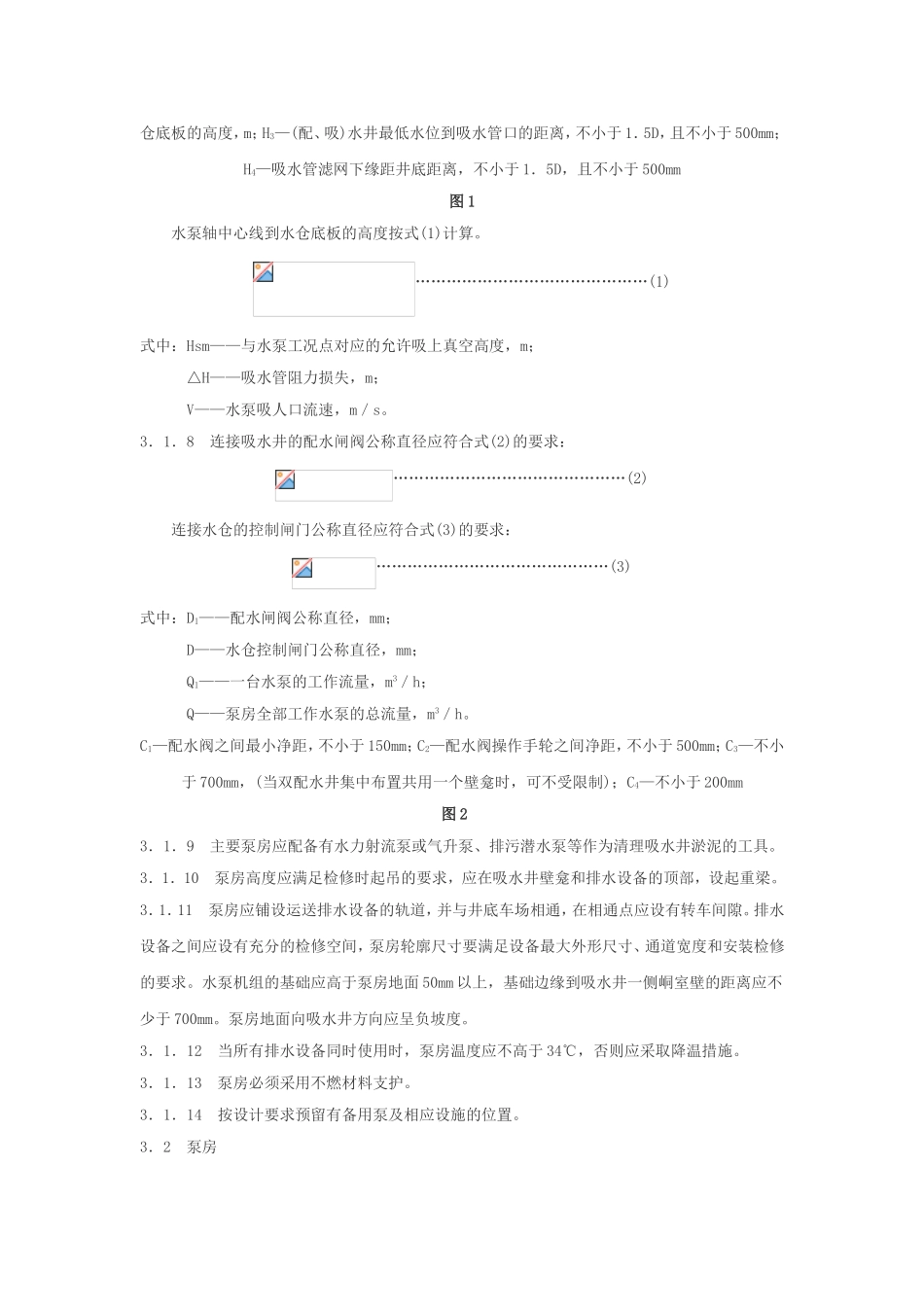

前言本标准是根据煤炭工业部《煤矿安全规程》中的有关规定，总结近年来治理水害的实际经验制定的煤炭行业标准。在技术内容上本标准与引用标准等效。本标准由煤炭工业部科教司提出。本标准由煤矿安全标准化技术委员会归口。本标准起草单位：焦作矿务局。本标准主要起草人：彭伯高、夏镛华。本标准委托焦作矿务局负责解释。1范围本标准规定了生产矿井排水系统的技术要求。本标准适用于井工矿井生产时期抽排直接涌人矿井的地表水和地下水使用的主要排水设备和设施。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。煤矿安全规程GB50215—94煤炭工业矿井设计规范GBJ17—88钢结构设计规范GB8978—88污水综合排放标准MT5010—1995煤矿安装工程质量检验评定标准煤矿机电设备检修质量标准煤矿矿井机电设备完好标准生产矿井质量标准化标准矿井水文地质规程(试行)煤矿防治水工作条例煤矿井下排水设计技术规定(试行)3排水泵房3．1吸入式卧泵房3．1．1主要泵房至少有两个出口，一个出口用斜巷通到井筒，并应高出泵房地面7m以上；另一个出口通到井底车场，在此出口的通道内，应设置易于关闭的既能防水又能防火的密闭门。泵房和水仓的连接通道，应设置可靠的控制闸门。3．1．2主要泵房的地面应高于与之相连通的井底车场底板0．5m。同一水平的各个泵房的地面标高宜相同。泵房应无淋水；地面、电缆沟、通路应无积水。3．1．3主要泵房应设置在围岩稳定的地段，必须离开采动影响范围与破碎带；峒室与井筒或巷道的距离应满足安全岩柱要求。3．1．4主要泵房应设置在由矿井防水闸门群构筑的保护范围内。当防水闸门关闭时，泵房必须留有形成独立通风的巷道。3．1．5泵房位置应在管线最短、便于撤人、运物、通风良好的地方。一般宜设置在井底车场与副井井筒连接处附近空车线一侧。泵房与井下中央变电所宜组成联合峒室。3．1．6每台泵应有单独的吸水井，单台水泵流量小于100m3／h时，可以两台共用一个吸水井，但两吸水罩边缘间距应大于2倍的吸水管公称直径。吸水井应有盖板。3．1．7水泵、吸水管、配水井(或吸水井)、水仓之间主要相关尺寸，应满足下列条件(见图1，图2)：A0—大于或等于0；A1—不小于大小管径差的5倍；A0+A1—水泵人口前直管段总长度，不小于3的水泵吸水口直径；B—吸水管滤网边缘距最近井壁的间距，不小于1．5D．；D—吸水管公称直径，mm；D0—配水阀门公称直径，mm；H1—水泵轴中心线到泵房地面的高度，m；H2—水泵轴中心线到水仓底板的高度，m；H3—(配、吸)水井最低水位到吸水管口的距离，不小于1．5D，且不小于500mm；H4—吸水管滤网下缘距井底距离，不小于1．5D，且不小于500mm图1水泵轴中心线到水仓底板的高度按式(1)计算。………………………………………(1)式中：Hsm——与水泵工况点对应的允许吸上真空高度，m；△H——吸水管阻力损失，m；V——水泵吸人口流速，m／s。3．1．8连接吸水井的配水闸阀公称直径应符合式(2)的要求：………………………………………(2)连接水仓的控制闸门公称直径应符合式(3)的要求：………………………………………(3)式中：D1——配水闸阀公称直径，mm；D——水仓控制闸门公称直径，mm；Q1——一台水泵的工作流量，m3／h；Q——泵房全部工作水泵的总流量，m3／h。C1—配水阀之间最小净距，不小于150mm；C2—配水阀操作手轮之间净距，不小于500mm；C3—不小于700mm，(当双配水井集中布置共用一个壁龛时，可不受限制)；C4—不小于200mm图23．1．9主要泵房应配备有水力射流泵或气升泵、排污潜水泵等作为清理吸水井淤泥的工具。3．1．10泵房高度应满足检修时起吊的要求，应在吸水井壁龛和排水设备的顶部，设起重梁。3．1．11泵房应铺设运送排水设备的轨道，并与井底车场相通，在相通点应设有转车间隙。排水设备之间应设有充分的检修空间，泵房轮廓尺寸要满足设备最大外形尺寸、通道宽度和安装检修的要求。水泵机组的基础应高于泵房地面50mm以上，基础边缘到吸水井一侧峒室壁的距离应不少于700mm。泵房地面向吸水井方...
