抗静电整理剂,吸水性抗静电剂,防止附着花粉加工剂,防静电整理剂VIP免费

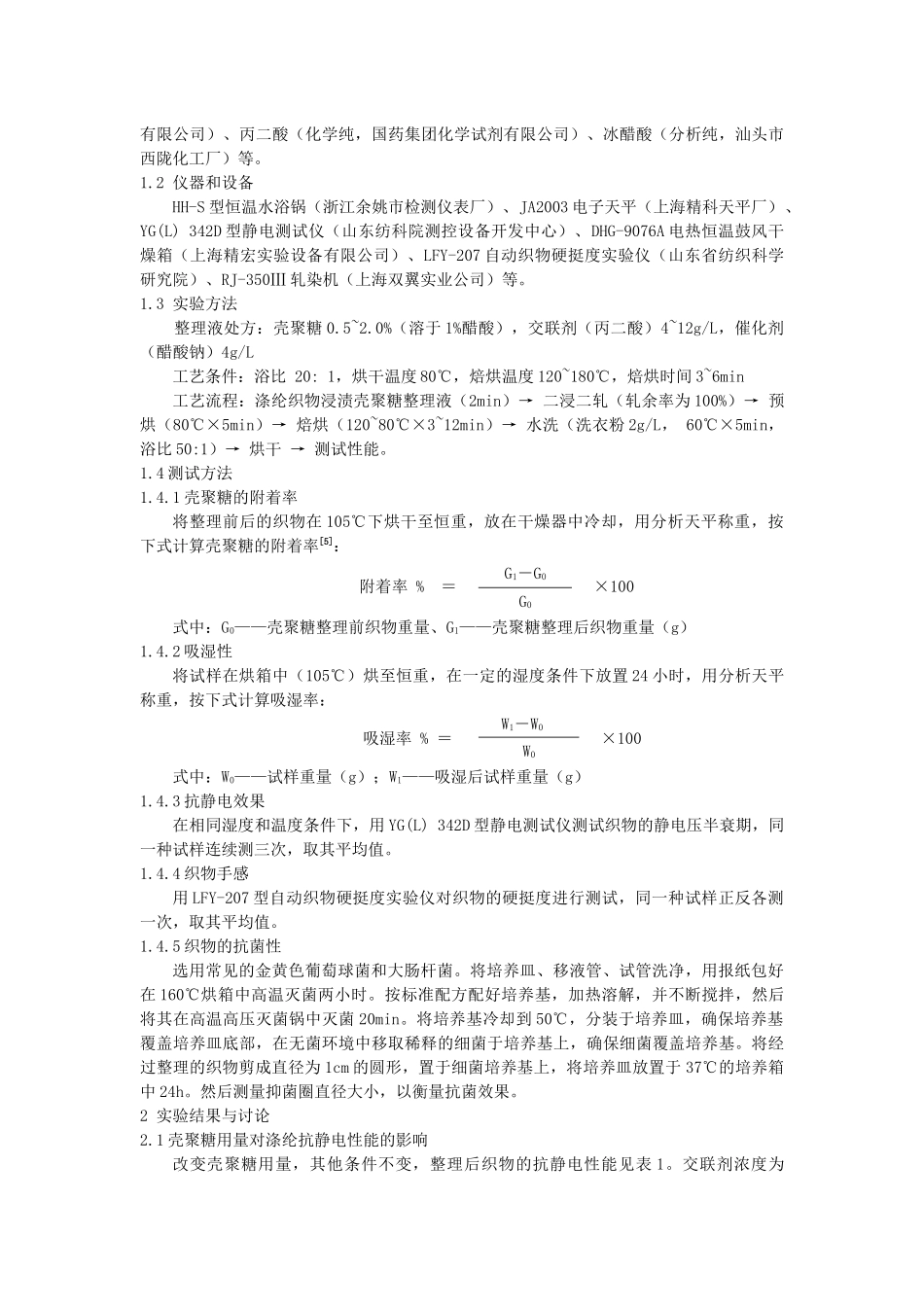

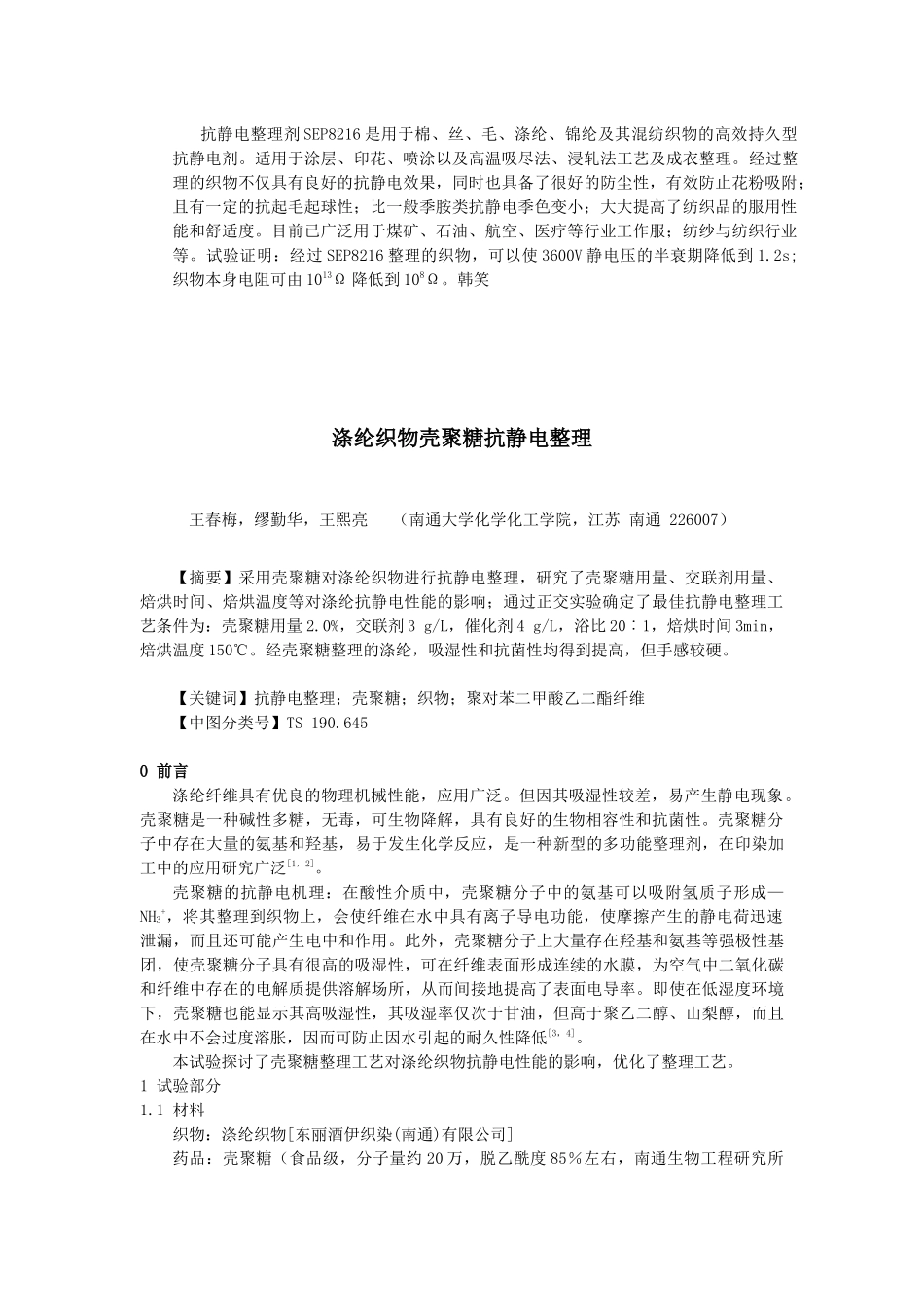

抗静电整理剂SEP8216是用于棉、丝、毛、涤纶、锦纶及其混纺织物的高效持久型抗静电剂。适用于涂层、印花、喷涂以及高温吸尽法、浸轧法工艺及成衣整理。经过整理的织物不仅具有良好的抗静电效果，同时也具备了很好的防尘性，有效防止花粉吸附；且有一定的抗起毛起球性；比一般季胺类抗静电季色变小；大大提高了纺织品的服用性能和舒适度。目前已广泛用于煤矿、石油、航空、医疗等行业工作服；纺纱与纺织行业等。试验证明：经过SEP8216整理的织物，可以使3600V静电压的半衰期降低到1.2s;织物本身电阻可由1013Ω降低到108Ω。韩笑涤纶织物壳聚糖抗静电整理王春梅，缪勤华，王熙亮（南通大学化学化工学院，江苏南通226007）【摘要】采用壳聚糖对涤纶织物进行抗静电整理，研究了壳聚糖用量、交联剂用量、焙烘时间、焙烘温度等对涤纶抗静电性能的影响；通过正交实验确定了最佳抗静电整理工艺条件为：壳聚糖用量2.0%，交联剂3g/L，催化剂4g/L，浴比20︰1，焙烘时间3min，焙烘温度150℃。经壳聚糖整理的涤纶，吸湿性和抗菌性均得到提高，但手感较硬。【关键词】抗静电整理；壳聚糖；织物；聚对苯二甲酸乙二酯纤维【中图分类号】TS190.6450前言涤纶纤维具有优良的物理机械性能，应用广泛。但因其吸湿性较差，易产生静电现象。壳聚糖是一种碱性多糖，无毒，可生物降解，具有良好的生物相容性和抗菌性。壳聚糖分子中存在大量的氨基和羟基，易于发生化学反应，是一种新型的多功能整理剂，在印染加工中的应用研究广泛[1，2]。壳聚糖的抗静电机理：在酸性介质中，壳聚糖分子中的氨基可以吸附氢质子形成—NH3+，将其整理到织物上，会使纤维在水中具有离子导电功能，使摩擦产生的静电荷迅速泄漏，而且还可能产生电中和作用。此外，壳聚糖分子上大量存在羟基和氨基等强极性基团，使壳聚糖分子具有很高的吸湿性，可在纤维表面形成连续的水膜，为空气中二氧化碳和纤维中存在的电解质提供溶解场所，从而间接地提高了表面电导率。即使在低湿度环境下，壳聚糖也能显示其高吸湿性，其吸湿率仅次于甘油，但高于聚乙二醇、山梨醇，而且在水中不会过度溶胀，因而可防止因水引起的耐久性降低[3，4]。本试验探讨了壳聚糖整理工艺对涤纶织物抗静电性能的影响，优化了整理工艺。1试验部分1.1材料织物：涤纶织物[东丽酒伊织染(南通)有限公司]药品：壳聚糖（食品级，分子量约20万，脱乙酰度85％左右，南通生物工程研究所有限公司）、丙二酸（化学纯，国药集团化学试剂有限公司）、冰醋酸（分析纯，汕头市西陇化工厂）等。1.2仪器和设备HH-S型恒温水浴锅（浙江余姚市检测仪表厂）、JA2003电子天平（上海精科天平厂）、YG(L)342D型静电测试仪（山东纺科院测控设备开发中心）、DHG-9076A电热恒温鼓风干燥箱（上海精宏实验设备有限公司）、LFY-207自动织物硬挺度实验仪（山东省纺织科学研究院）、RJ-350Ⅲ轧染机（上海双翼实业公司）等。1.3实验方法整理液处方：壳聚糖0.5~2.0%（溶于1%醋酸），交联剂（丙二酸）4~12g/L，催化剂（醋酸钠）4g/L工艺条件：浴比20:1，烘干温度80℃，焙烘温度120~180℃，焙烘时间3~6min工艺流程：涤纶织物浸渍壳聚糖整理液（2min）→二浸二轧（轧余率为100%）→预烘（80℃×5min）→焙烘（120~80℃×3~12min）→水洗（洗衣粉2g/L，60℃×5min，浴比50:1）→烘干→测试性能。1.4测试方法1.4.1壳聚糖的附着率将整理前后的织物在105℃下烘干至恒重，放在干燥器中冷却，用分析天平称重，按下式计算壳聚糖的附着率[5]：附着率%＝G1－G0×100G0式中：G0——壳聚糖整理前织物重量、G1——壳聚糖整理后织物重量（g）1.4.2吸湿性将试样在烘箱中（105℃）烘至恒重，在一定的湿度条件下放置24小时，用分析天平称重，按下式计算吸湿率：吸湿率%＝W1－W0×100W0式中：W0——试样重量（g）；W1——吸湿后试样重量（g）1.4.3抗静电效果在相同湿度和温度条件下，用YG(L)342D型静电测试仪测试织物的静电压半衰期，同一种试样连续测三次，取其平均值。1.4.4织物手感用LFY-207型自动织物硬挺度实验仪对织物的硬挺度进行测试，同一种试样正反各测一次，取其平均值。1.4.5织物的抗菌性选用常见的金黄色葡萄球菌和...
