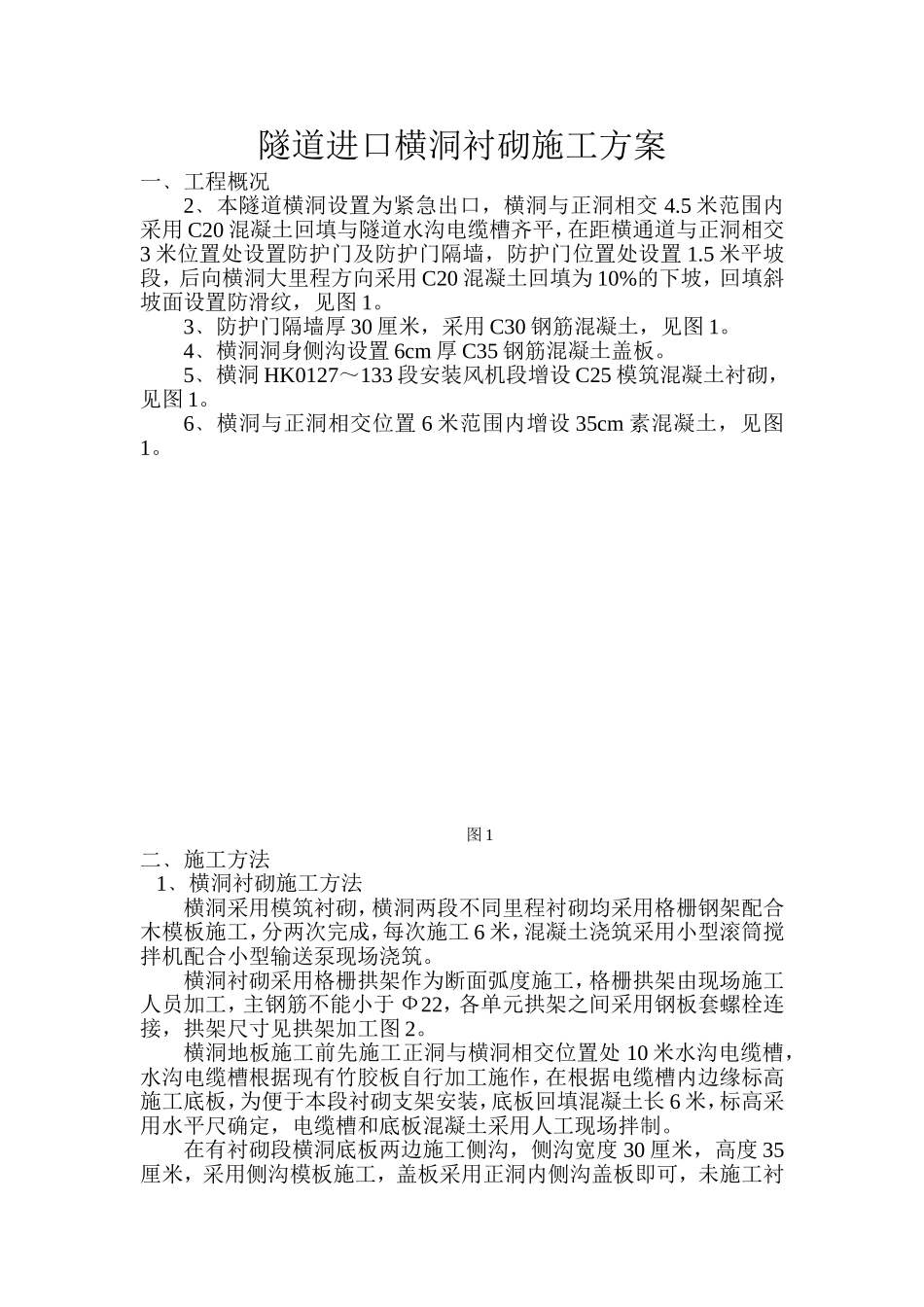

隧道进口横洞衬砌施工方案一﹑工程概况2﹑本隧道横洞设置为紧急出口，横洞与正洞相交4.5米范围内采用C20混凝土回填与隧道水沟电缆槽齐平，在距横通道与正洞相交3米位置处设置防护门及防护门隔墙，防护门位置处设置1.5米平坡段，后向横洞大里程方向采用C20混凝土回填为10%的下坡，回填斜坡面设置防滑纹，见图1。3﹑防护门隔墙厚30厘米，采用C30钢筋混凝土，见图1。4﹑横洞洞身侧沟设置6cm厚C35钢筋混凝土盖板。5﹑横洞HK0127～133段安装风机段增设C25模筑混凝土衬砌，见图1。6﹑横洞与正洞相交位置6米范围内增设35cm素混凝土，见图1。图1二﹑施工方法1﹑横洞衬砌施工方法横洞采用模筑衬砌，横洞两段不同里程衬砌均采用格栅钢架配合木模板施工，分两次完成，每次施工6米，混凝土浇筑采用小型滚筒搅拌机配合小型输送泵现场浇筑。横洞衬砌采用格栅拱架作为断面弧度施工，格栅拱架由现场施工人员加工，主钢筋不能小于Ф22，各单元拱架之间采用钢板套螺栓连接，拱架尺寸见拱架加工图2。横洞地板施工前先施工正洞与横洞相交位置处10米水沟电缆槽，水沟电缆槽根据现有竹胶板自行加工施作，在根据电缆槽内边缘标高施工底板，为便于本段衬砌支架安装，底板回填混凝土长6米，标高采用水平尺确定，电缆槽和底板混凝土采用人工现场拌制。在有衬砌段横洞底板两边施工侧沟，侧沟宽度30厘米，高度35厘米，采用侧沟模板施工，盖板采用正洞内侧沟盖板即可，未施工衬砌段横洞两边采用排水沟，与有衬砌段侧沟相连，见图3。待底板混凝土浇筑12小时后开始安装钢管支架作为操作平台，也可以当做拱架支撑平台，操作平台采用Ф50钢管搭设，纵横间距1米╳1米，钢管上面铺设木板或竹胶板均可，便于施工人员安装拱架和木板，见图3。格栅拱架共计7榀，每榀间距1米，拱架之间采用Ф22钢筋连接，拱架安装好后安装5cm厚木板，木板背后铺设防水板保证混凝土外观美观。图2图3在施工靠近正洞处衬砌段时，用挖掘机配合人工清理横洞内部分淤泥和两边排水沟，装载机转运出洞外，施工风机段衬砌时，再用C20混凝土填平两衬砌段之间凹坑。靠近正洞衬砌施工完成后，同时施工防护门隔墙和横洞HK0127～133段安装风机段增设C25模筑混凝土衬砌；施工安装风机段模筑混凝土衬砌先施工横洞底板，此处底板只需用C20混凝土在原有混凝土基础上填平部分凹坑即可，便于拱架安装。2﹑隔墙施工方法隔墙采用钢管架和竹胶板，人工现场运制混凝土施工，隔墙厚度30厘米，在隔墙前后均搭设钢管架作为竹胶板固定架和操作平台，前后各三排。隔墙里面铺设Ф12钢筋网片，隔墙与衬砌连接段采用Ф16钢筋作为连接筋，Ф16钢筋为双排钢筋，深入衬砌面30cm，外漏30cm，环向间距30cm。
