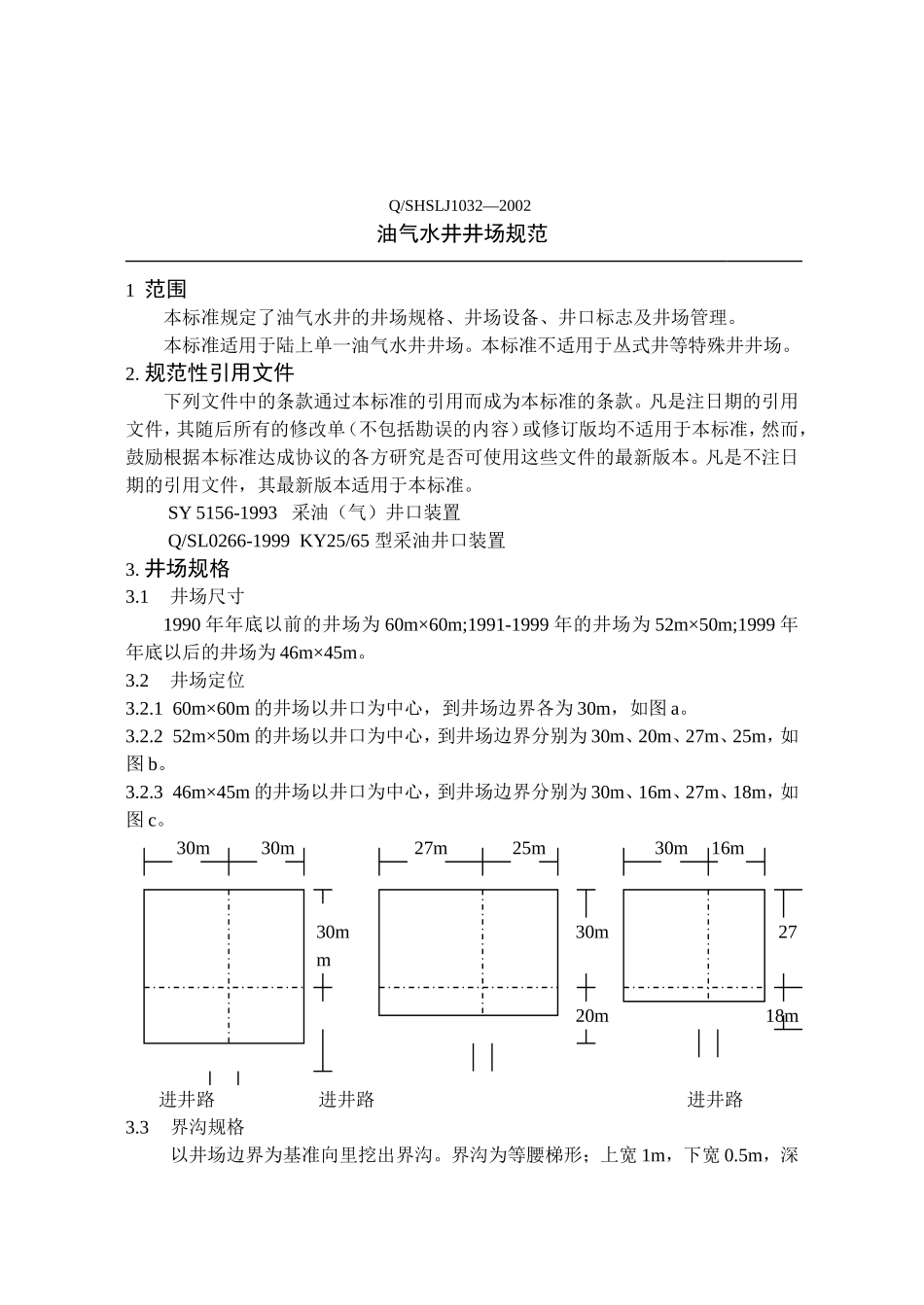

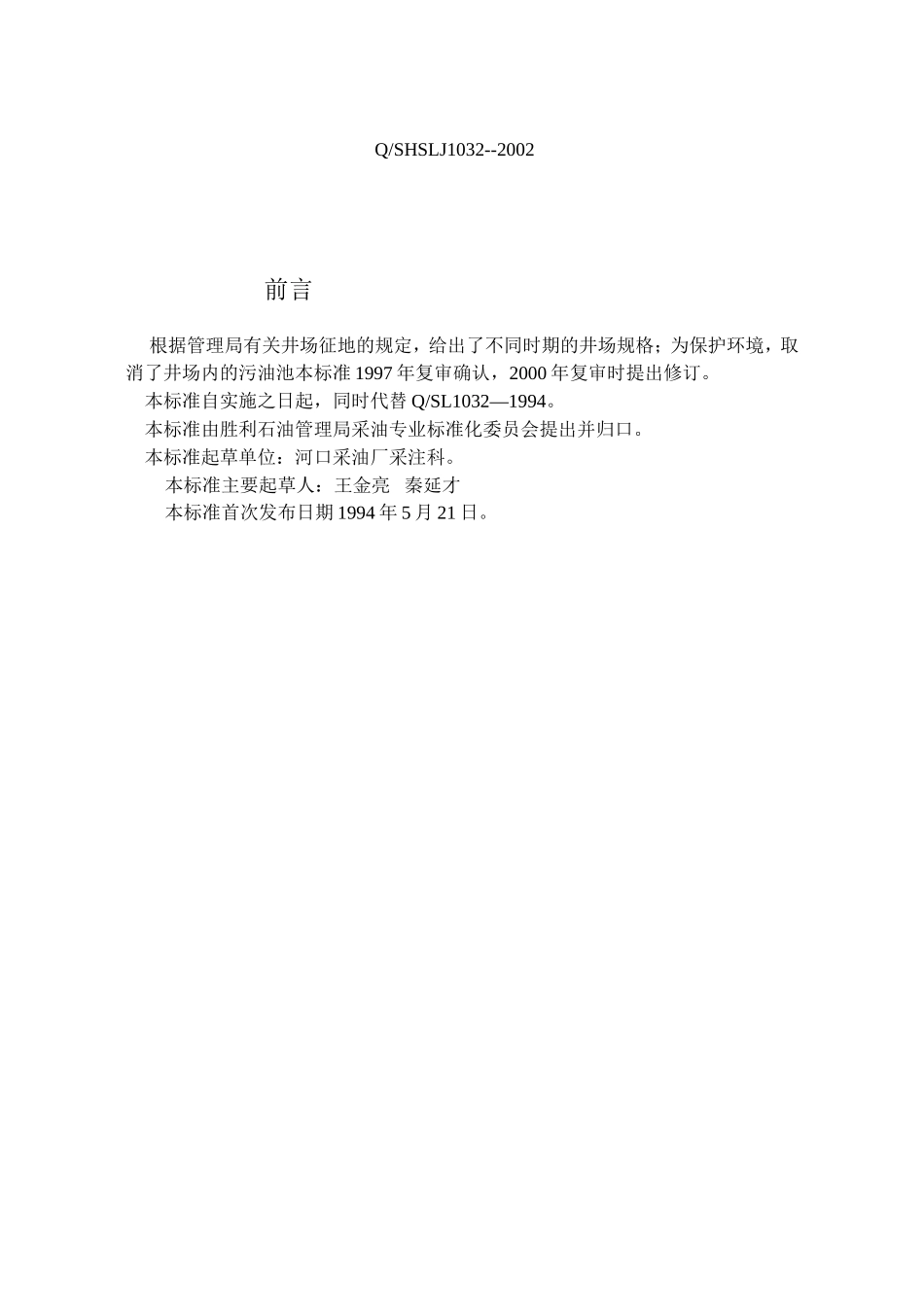

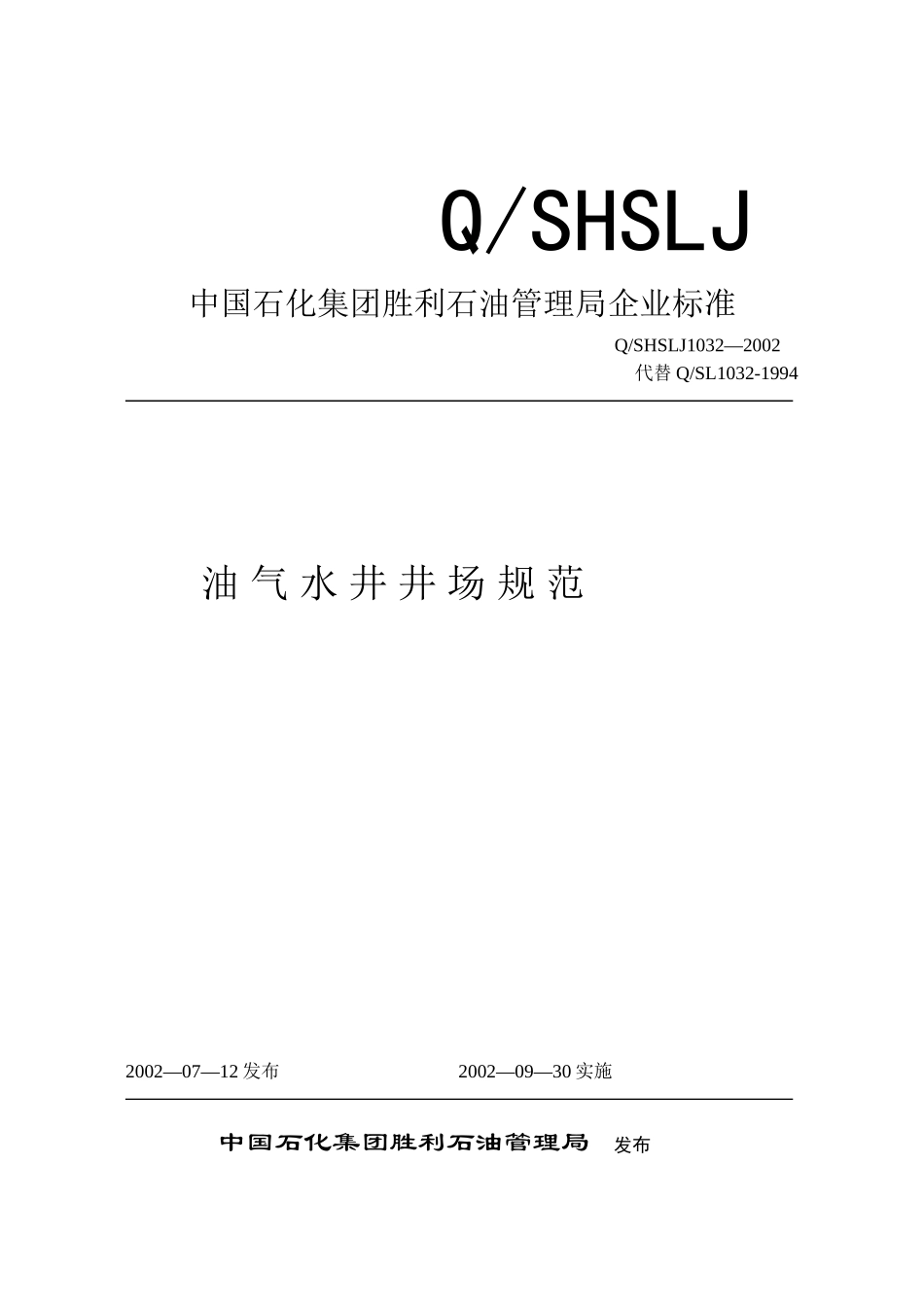

Q/SHSLJ中国石化集团胜利石油管理局企业标准Q/SHSLJ1032—2002代替Q/SL1032-1994油气水井井场规范2002—07—12发布2002—09—30实施中国石化集团胜利石油管理局发布Q/SHSLJ1032--2002前言根据管理局有关井场征地的规定，给出了不同时期的井场规格；为保护环境，取消了井场内的污油池本标准1997年复审确认，2000年复审时提出修订。本标准自实施之日起，同时代替Q/SL1032—1994。本标准由胜利石油管理局采油专业标准化委员会提出并归口。本标准起草单位：河口采油厂采注科。本标准主要起草人：王金亮秦延才本标准首次发布日期1994年5月21日。Q/SHSLJ1032—2002油气水井井场规范1范围本标准规定了油气水井的井场规格、井场设备、井口标志及井场管理。本标准适用于陆上单一油气水井井场。本标准不适用于丛式井等特殊井井场。2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。SY5156-1993采油（气）井口装置Q/SL0266-1999KY25/65型采油井口装置3.井场规格3.1井场尺寸1990年年底以前的井场为60m×60m;1991-1999年的井场为52m×50m;1999年年底以后的井场为46m×45m。3.2井场定位3.2.160m×60m的井场以井口为中心，到井场边界各为30m，如图a。3.2.252m×50m的井场以井口为中心，到井场边界分别为30m、20m、27m、25m，如图b。3.2.346m×45m的井场以井口为中心，到井场边界分别为30m、16m、27m、18m，如图c。30m30m27m25m30m16m30m30m27m30m20m18m进井路进井路进井路3.3界沟规格以井场边界为基准向里挖出界沟。界沟为等腰梯形；上宽1m，下宽0.5m，深0.8m，挖出的泥土摊平在井场。3.4井台规格3.4.1各类无杆泵采油井、自喷井、注水井、气井井台规格，以井口为中心均为3m×3m,高出井场地面0.3m。3.4.2抽油机井井台规格根据基础大小而定，要求抽油机两侧井台边缘距基础的垂直距离0.5m，抽油机前后井台边缘距基础的垂直距离1.5m。4井场设备4.1油气水井井口装置符合SY5156和Q/SL0266的规定。4.2油气水井井口装置与井场的方向，根据道路而定，以方便作业为原则，井口装置的阀门手轮方向要一致。4.3高油气比（油气比200m3/t以上）抽油井井口要安装油嘴保温套、总阀门。4.4水力泵井井口要安装防喷管、捕捉器、扒杆。4.5抽油机安装时前后轴线方向与两套管阀门垂直。抽油机后侧安装抽油机电控箱。5井口标志5.1在井口明显位置标明井号全称，用红色油漆仿宋体书写。抽油机井号字规格为：高15cm、宽7cm；自喷井、无杆泵采油井、注水井和气井井号字规格为：高3cm宽2cm;红色抽油机井号用白漆书写。5.2抽油机井井号写在抽油机底座槽钢尾部两侧对称位置上。5.3自喷井、无杆泵采油井、注水井、气井的井号一律写在井口大四通上法兰盘朝进井路一侧。5.4井口装置的涂色规定：油井为灰色，水井为绿色，气井为黄色，阀门手轮均为红色。6井场管理井场内应保持清洁、平整、无油污、无散失器材。
