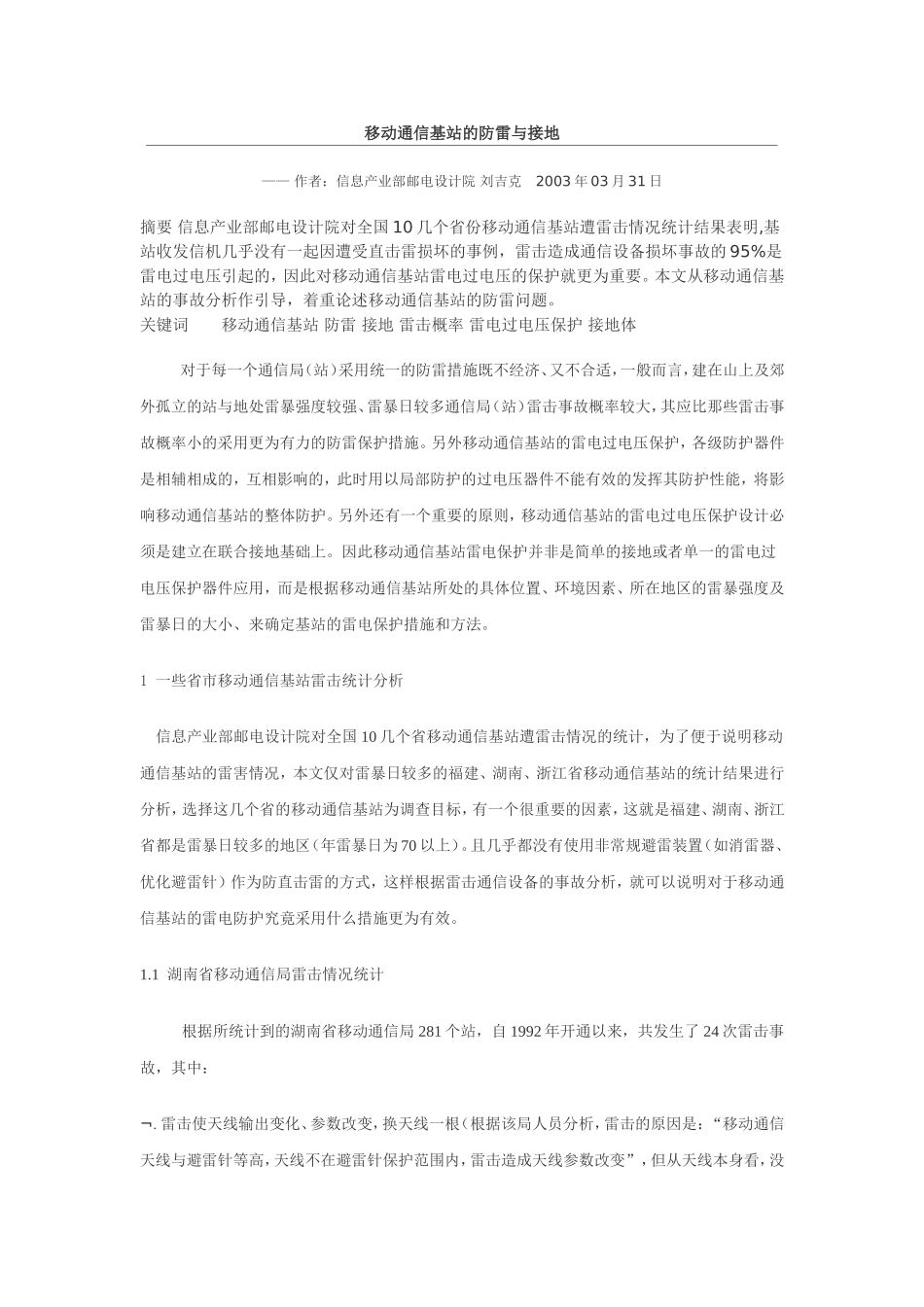

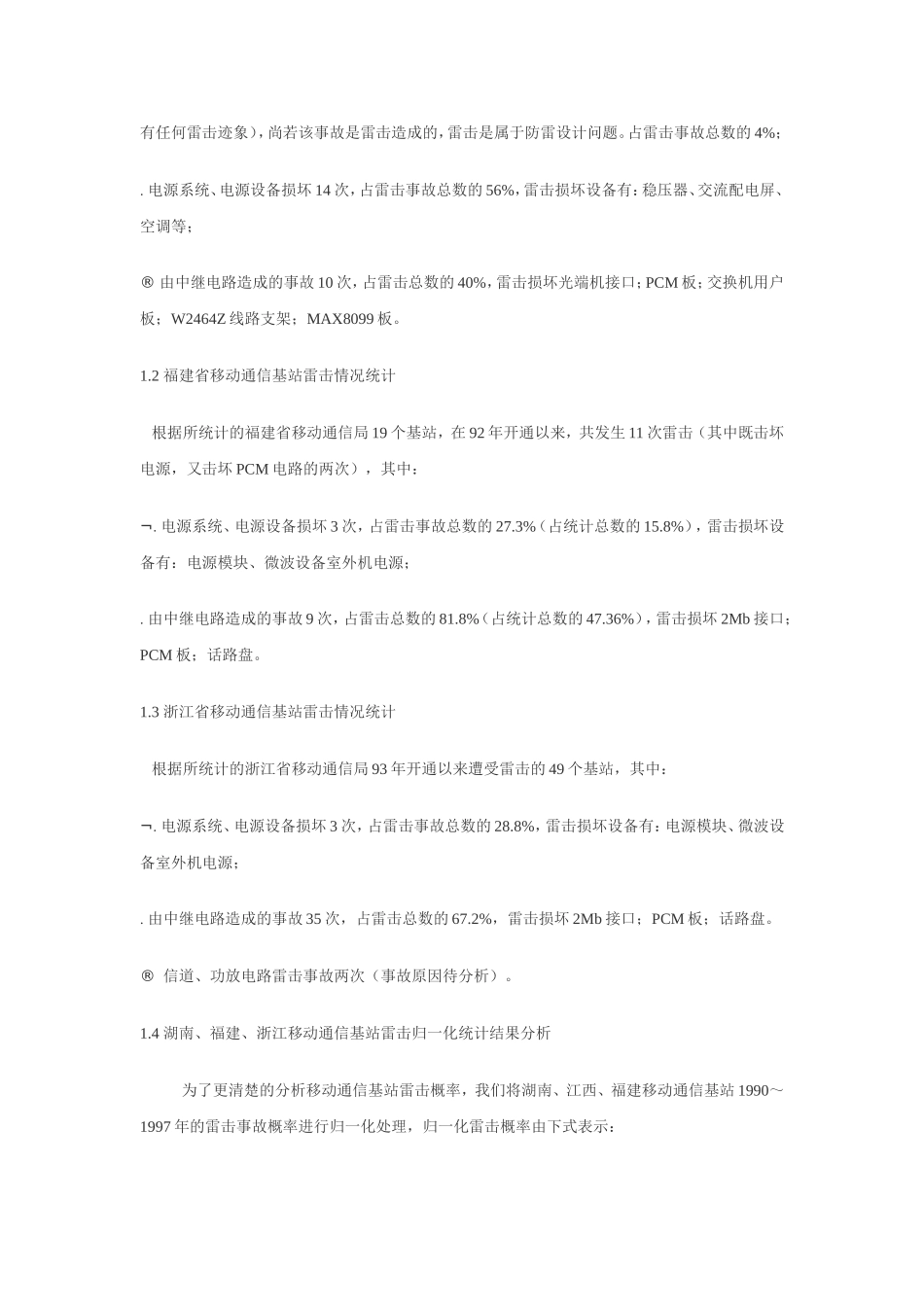

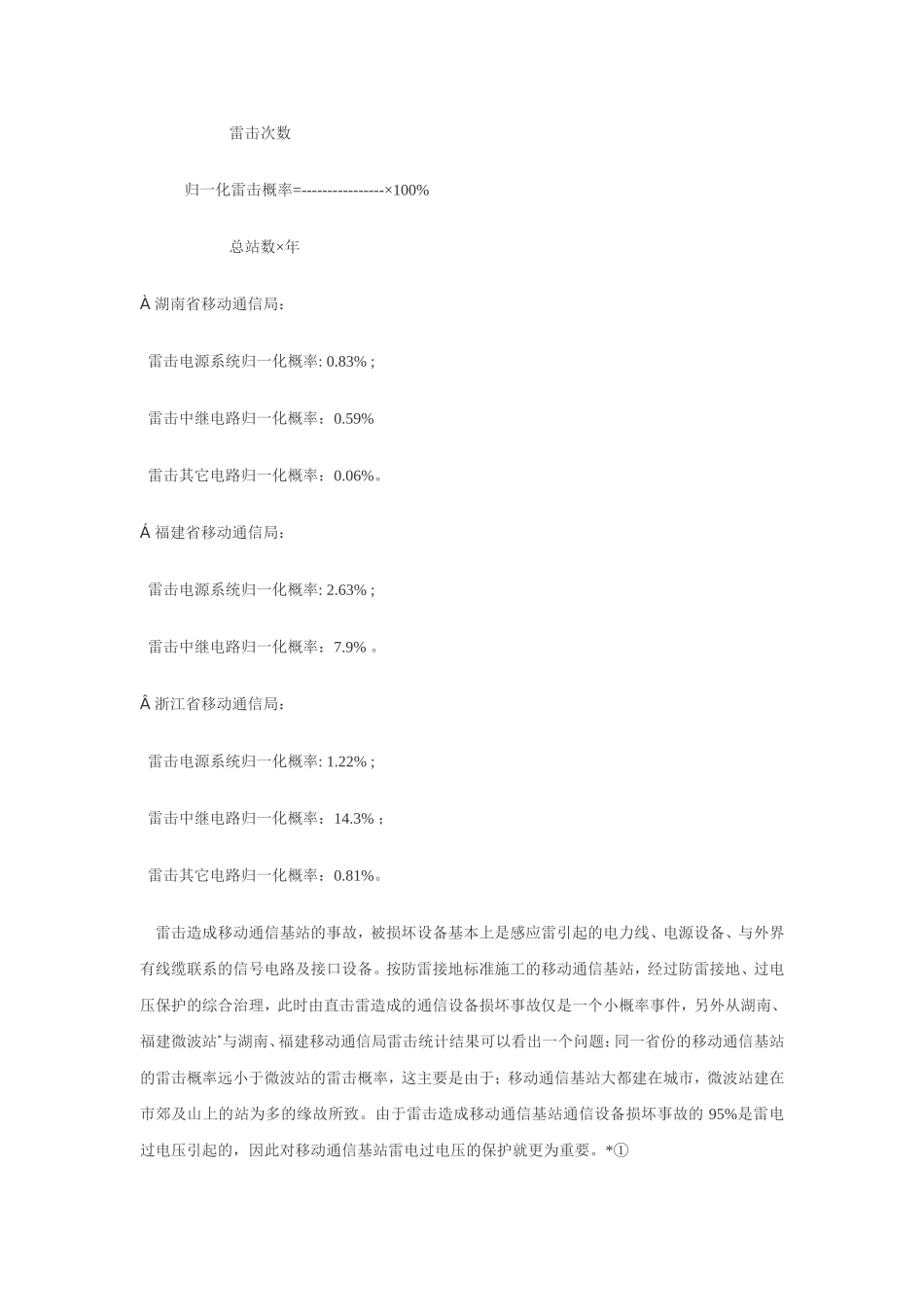

移动通信基站的防雷与接地——作者：信息产业部邮电设计院刘吉克2003年03月31日摘要信息产业部邮电设计院对全国10几个省份移动通信基站遭雷击情况统计结果表明,基站收发信机几乎没有一起因遭受直击雷损坏的事例，雷击造成通信设备损坏事故的95%是雷电过电压引起的，因此对移动通信基站雷电过电压的保护就更为重要。本文从移动通信基站的事故分析作引导，着重论述移动通信基站的防雷问题。关键词移动通信基站防雷接地雷击概率雷电过电压保护接地体对于每一个通信局（站）采用统一的防雷措施既不经济、又不合适，一般而言，建在山上及郊外孤立的站与地处雷暴强度较强、雷暴日较多通信局（站）雷击事故概率较大，其应比那些雷击事故概率小的采用更为有力的防雷保护措施。另外移动通信基站的雷电过电压保护，各级防护器件是相辅相成的，互相影响的，此时用以局部防护的过电压器件不能有效的发挥其防护性能，将影响移动通信基站的整体防护。另外还有一个重要的原则，移动通信基站的雷电过电压保护设计必须是建立在联合接地基础上。因此移动通信基站雷电保护并非是简单的接地或者单一的雷电过电压保护器件应用，而是根据移动通信基站所处的具体位置、环境因素、所在地区的雷暴强度及雷暴日的大小、来确定基站的雷电保护措施和方法。1一些省市移动通信基站雷击统计分析信息产业部邮电设计院对全国10几个省移动通信基站遭雷击情况的统计，为了便于说明移动通信基站的雷害情况，本文仅对雷暴日较多的福建、湖南、浙江省移动通信基站的统计结果进行分析，选择这几个省的移动通信基站为调查目标，有一个很重要的因素，这就是福建、湖南、浙江省都是雷暴日较多的地区（年雷暴日为70以上）。且几乎都没有使用非常规避雷装置（如消雷器、优化避雷针）作为防直击雷的方式，这样根据雷击通信设备的事故分析，就可以说明对于移动通信基站的雷电防护究竟采用什么措施更为有效。1.1湖南省移动通信局雷击情况统计根据所统计到的湖南省移动通信局281个站，自1992年开通以来，共发生了24次雷击事故，其中：¬.雷击使天线输出变化、参数改变，换天线一根（根据该局人员分析，雷击的原因是：“移动通信天线与避雷针等高，天线不在避雷针保护范围内，雷击造成天线参数改变”，但从天线本身看，没有任何雷击迹象），尚若该事故是雷击造成的，雷击是属于防雷设计问题。占雷击事故总数的4%；.电源系统、电源设备损坏14次，占雷击事故总数的56%，雷击损坏设备有：稳压器、交流配电屏、空调等；®由中继电路造成的事故10次，占雷击总数的40%，雷击损坏光端机接口；PCM板；交换机用户板；W2464Z线路支架；MAX8099板。1.2福建省移动通信基站雷击情况统计根据所统计的福建省移动通信局19个基站，在92年开通以来，共发生11次雷击（其中既击坏电源，又击坏PCM电路的两次），其中：¬.电源系统、电源设备损坏3次，占雷击事故总数的27.3%（占统计总数的15.8%），雷击损坏设备有：电源模块、微波设备室外机电源；.由中继电路造成的事故9次，占雷击总数的81.8%（占统计总数的47.36%），雷击损坏2Mb接口；PCM板；话路盘。1.3浙江省移动通信基站雷击情况统计根据所统计的浙江省移动通信局93年开通以来遭受雷击的49个基站，其中：¬.电源系统、电源设备损坏3次，占雷击事故总数的28.8%，雷击损坏设备有：电源模块、微波设备室外机电源；.由中继电路造成的事故35次，占雷击总数的67.2%，雷击损坏2Mb接口；PCM板；话路盘。®信道、功放电路雷击事故两次（事故原因待分析）。1.4湖南、福建、浙江移动通信基站雷击归一化统计结果分析为了更清楚的分析移动通信基站雷击概率，我们将湖南、江西、福建移动通信基站1990～1997年的雷击事故概率进行归一化处理，归一化雷击概率由下式表示：雷击次数归一化雷击概率=----------------×100%总站数×年À湖南省移动通信局：雷击电源系统归一化概率:0.83%;雷击中继电路归一化概率：0.59%雷击其它电路归一化概率：0.06%。Á福建省移动通信局：雷击电源系统归一化概率:2.63%;雷击中继电路归一化概率：7.9%。Â浙江省移动通信局：雷击电源系统归一化概率:1.22%;雷击中继电路归一化概率：14.3%；...
