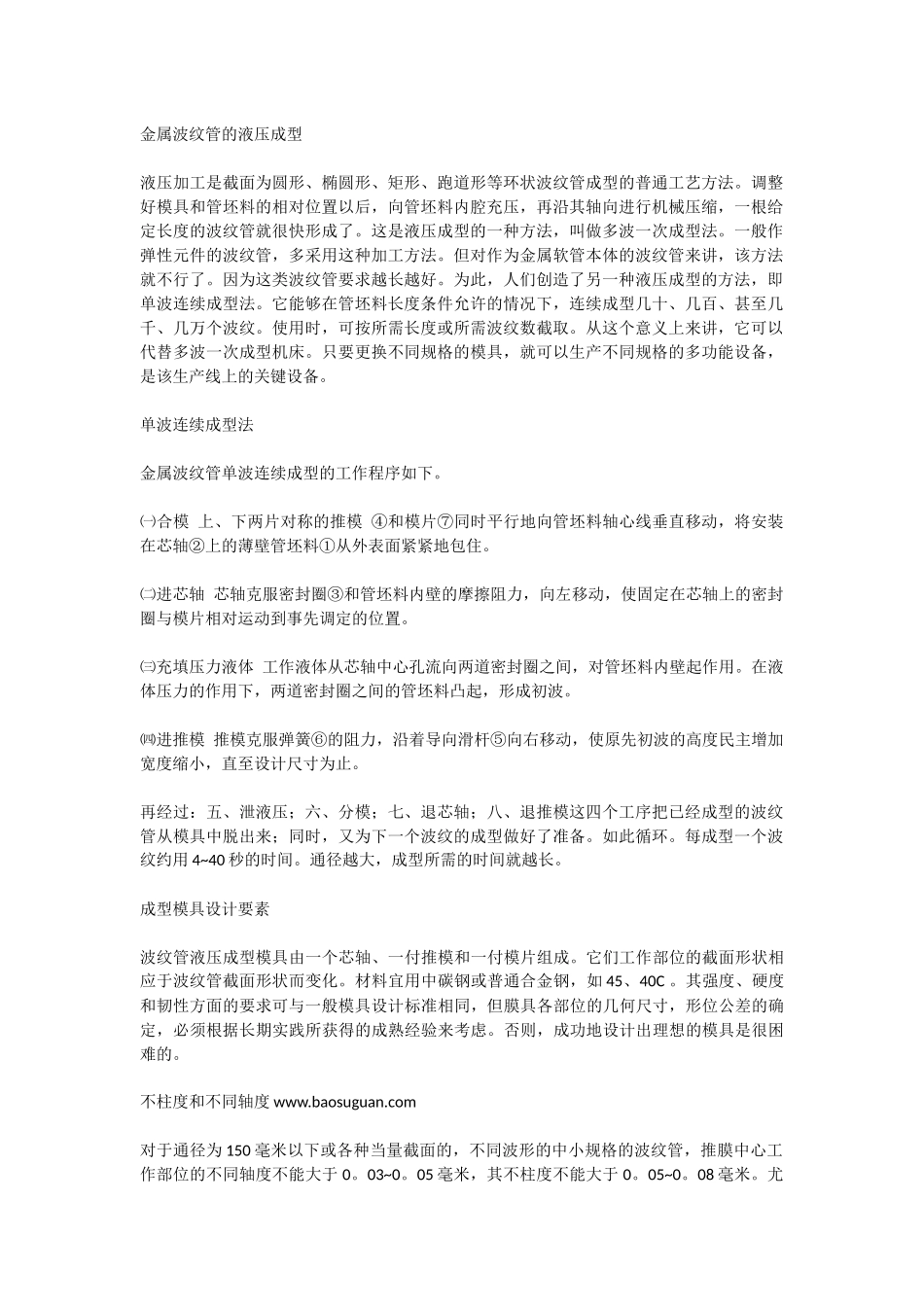

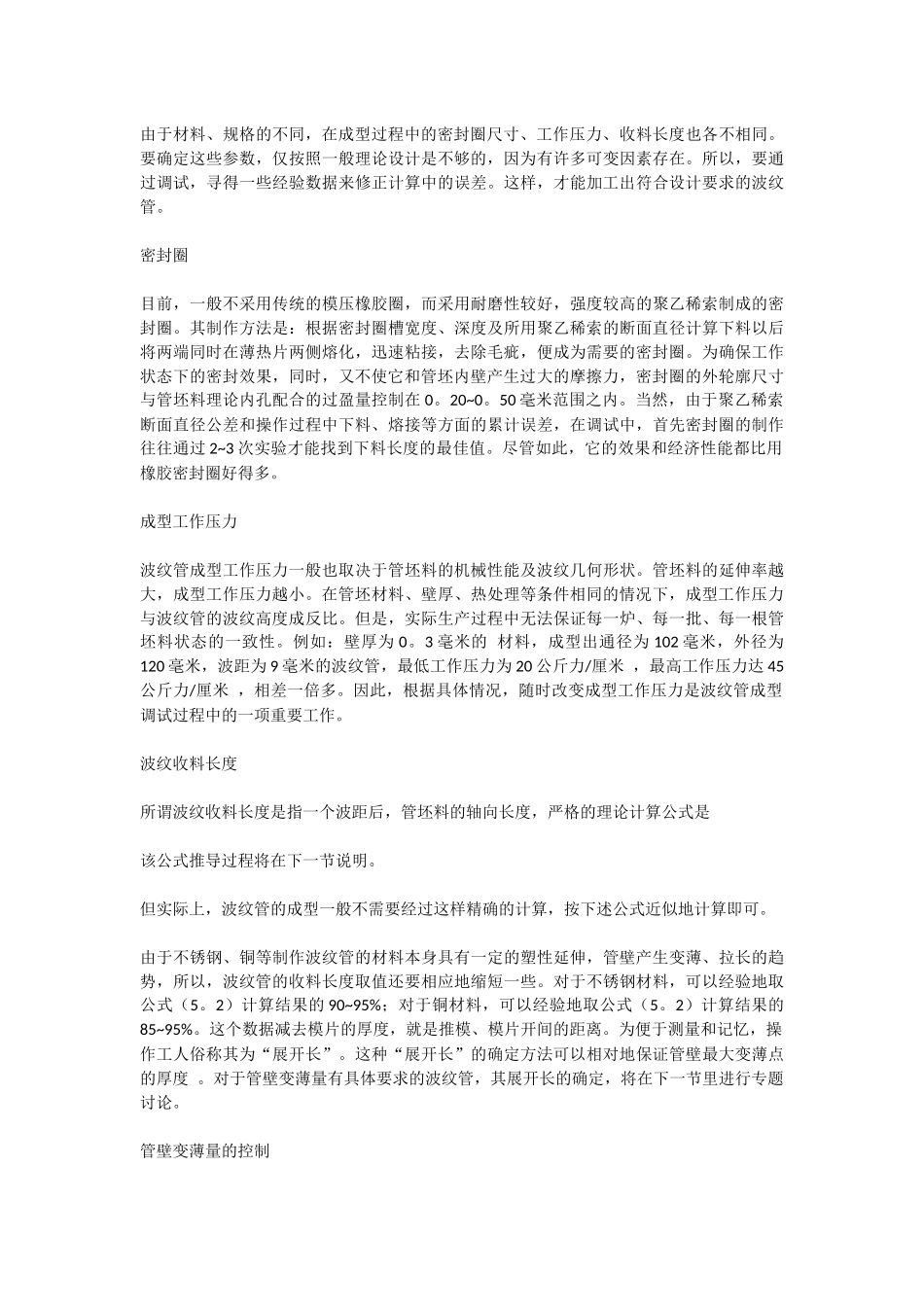

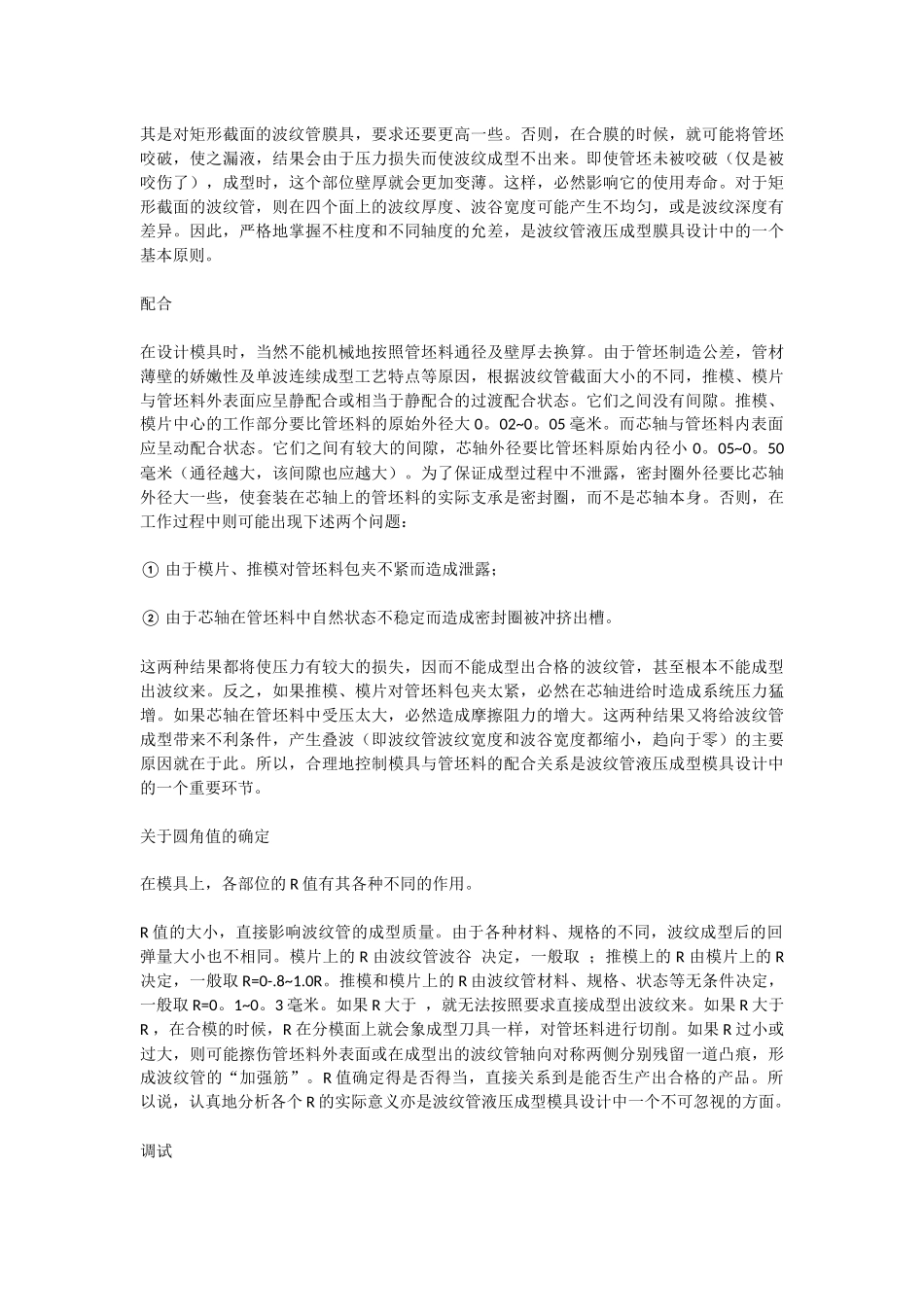

金属波纹管的液压成型液压加工是截面为圆形、椭圆形、矩形、跑道形等环状波纹管成型的普通工艺方法。调整好模具和管坯料的相对位置以后，向管坯料内腔充压，再沿其轴向进行机械压缩，一根给定长度的波纹管就很快形成了。这是液压成型的一种方法，叫做多波一次成型法。一般作弹性元件的波纹管，多采用这种加工方法。但对作为金属软管本体的波纹管来讲，该方法就不行了。因为这类波纹管要求越长越好。为此，人们创造了另一种液压成型的方法，即单波连续成型法。它能够在管坯料长度条件允许的情况下，连续成型几十、几百、甚至几千、几万个波纹。使用时，可按所需长度或所需波纹数截取。从这个意义上来讲，它可以代替多波一次成型机床。只要更换不同规格的模具，就可以生产不同规格的多功能设备，是该生产线上的关键设备。单波连续成型法金属波纹管单波连续成型的工作程序如下。㈠合模上、下两片对称的推模④和模片⑦同时平行地向管坯料轴心线垂直移动，将安装在芯轴②上的薄壁管坯料①从外表面紧紧地包住。㈡进芯轴芯轴克服密封圈③和管坯料内壁的摩擦阻力，向左移动，使固定在芯轴上的密封圈与模片相对运动到事先调定的位置。㈢充填压力液体工作液体从芯轴中心孔流向两道密封圈之间，对管坯料内壁起作用。在液体压力的作用下，两道密封圈之间的管坯料凸起，形成初波。㈣进推模推模克服弹簧⑥的阻力，沿着导向滑杆⑤向右移动，使原先初波的高度民主增加宽度缩小，直至设计尺寸为止。再经过：五、泄液压；六、分模；七、退芯轴；八、退推模这四个工序把已经成型的波纹管从模具中脱出来；同时，又为下一个波纹的成型做好了准备。如此循环。每成型一个波纹约用4~40秒的时间。通径越大，成型所需的时间就越长。成型模具设计要素波纹管液压成型模具由一个芯轴、一付推模和一付模片组成。它们工作部位的截面形状相应于波纹管截面形状而变化。材料宜用中碳钢或普通合金钢，如45、40C。其强度、硬度和韧性方面的要求可与一般模具设计标准相同，但膜具各部位的几何尺寸，形位公差的确定，必须根据长期实践所获得的成熟经验来考虑。否则，成功地设计出理想的模具是很困难的。不柱度和不同轴度www.baosuguan.com对于通径为150毫米以下或各种当量截面的，不同波形的中小规格的波纹管，推膜中心工作部位的不同轴度不能大于0。03~0。05毫米，其不柱度不能大于0。05~0。08毫米。尤其是对矩形截面的波纹管膜具，要求还要更高一些。否则，在合膜的时候，就可能将管坯咬破，使之漏液，结果会由于压力损失而使波纹成型不出来。即使管坯未被咬破（仅是被咬伤了），成型时，这个部位壁厚就会更加变薄。这样，必然影响它的使用寿命。对于矩形截面的波纹管，则在四个面上的波纹厚度、波谷宽度可能产生不均匀，或是波纹深度有差异。因此，严格地掌握不柱度和不同轴度的允差，是波纹管液压成型膜具设计中的一个基本原则。配合在设计模具时，当然不能机械地按照管坯料通径及壁厚去换算。由于管坯制造公差，管材薄壁的娇嫩性及单波连续成型工艺特点等原因，根据波纹管截面大小的不同，推模、模片与管坯料外表面应呈静配合或相当于静配合的过渡配合状态。它们之间没有间隙。推模、模片中心的工作部分要比管坯料的原始外径大0。02~0。05毫米。而芯轴与管坯料内表面应呈动配合状态。它们之间有较大的间隙，芯轴外径要比管坯料原始内径小0。05~0。50毫米（通径越大，该间隙也应越大）。为了保证成型过程中不泄露，密封圈外径要比芯轴外径大一些，使套装在芯轴上的管坯料的实际支承是密封圈，而不是芯轴本身。否则，在工作过程中则可能出现下述两个问题：①由于模片、推模对管坯料包夹不紧而造成泄露；②由于芯轴在管坯料中自然状态不稳定而造成密封圈被冲挤出槽。这两种结果都将使压力有较大的损失，因而不能成型出合格的波纹管，甚至根本不能成型出波纹来。反之，如果推模、模片对管坯料包夹太紧，必然在芯轴进给时造成系统压力猛增。如果芯轴在管坯料中受压太大，必然造成摩擦阻力的增大。这两种结果又将给波纹管成型带来不利条件，产生叠波（即波纹管波纹宽度和波谷宽度都缩小，趋向于零）的主要原因就在于此。所...
