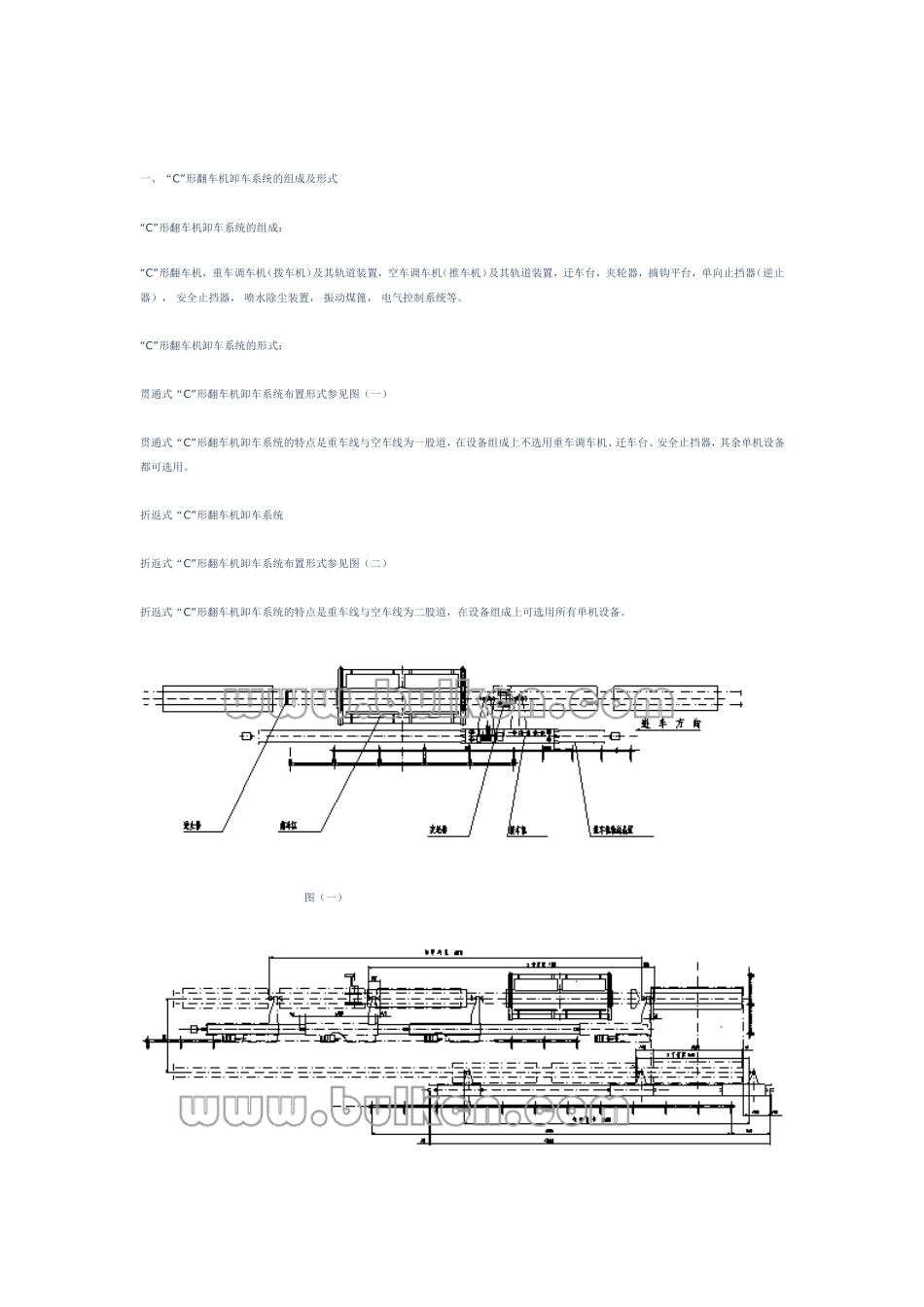

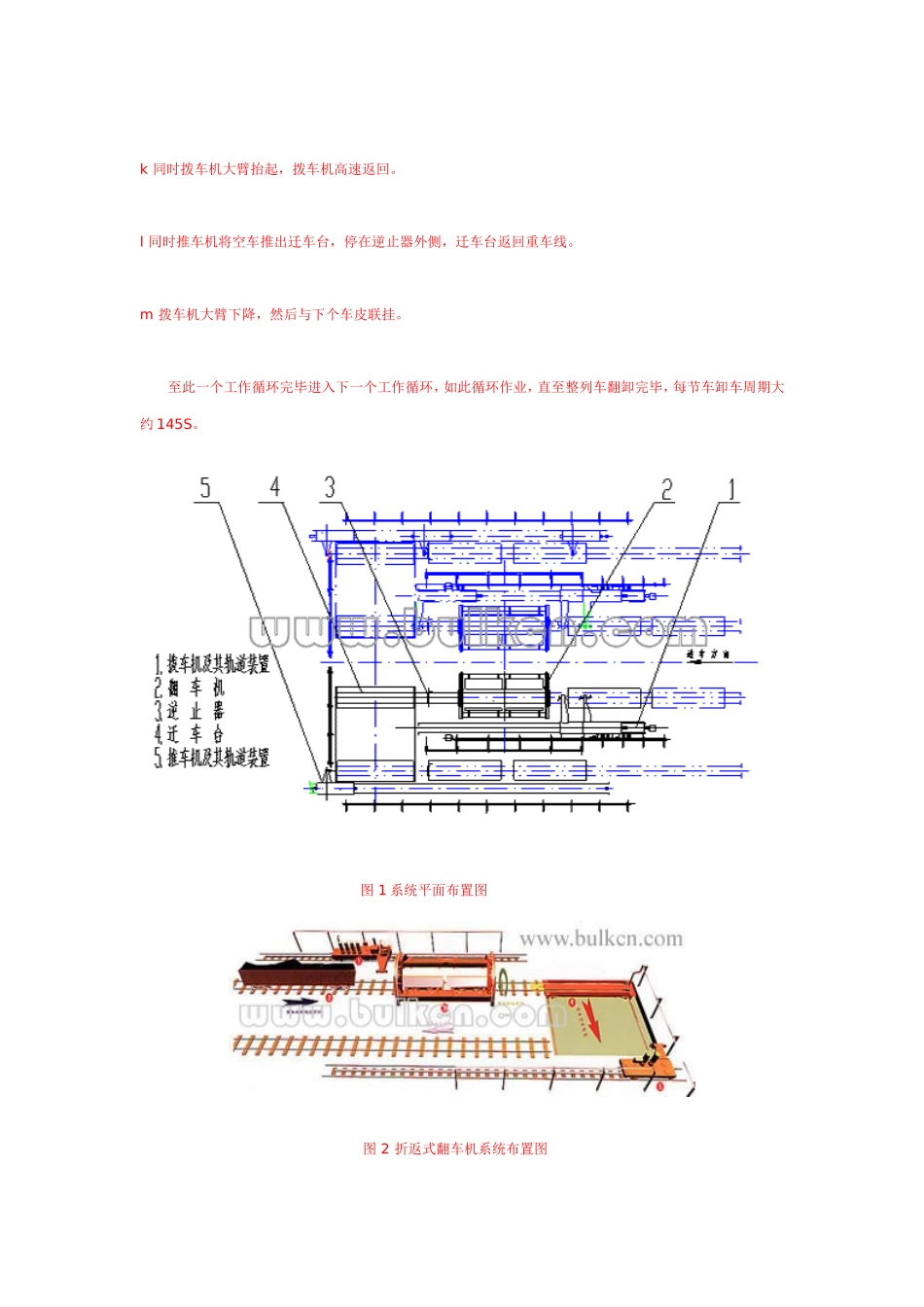

翻车机系统组成与原理翻车机系统由翻车机、拨车机及其轨道装置、推车机及其轨道装置、迁车台、夹轮器、逆止器、洒水除尘装置等组成。系统平面布置图见图1。调车及翻车作业程序->一个工作循环过程为了方便叙述翻车机及调车设备的一个工作循环的操作顺序，将前一个工作循环中停放在翻车机内的空车编号为1#车，即将翻卸的为2#车，与2#车联挂的为3#车。操作过程如下：a拨车机牵引整列车慢速前进，当2#、3#之间的车钩位于翻车机进车端前5m停止。b人工（或利用摘钩平台）将2#、3#车联挂车钩打开，夹轮器夹紧3#车车轮。c拨车机牵2#车前进，并与1#车联挂。d拨车机牵引2#车在翻车机内定位。e拨车机与2#车自动摘钩。f拨车机推送1#车在迁车台内定位。g当拨车机大臂始离翻车机禁翻区的同时，翻车机进行翻车，然后回原位。h拨车机与1#车自动摘钩。i拨车机后退一段距离。j迁车台向空车线行进，并与空车线对位。k同时拨车机大臂抬起，拨车机高速返回。l同时推车机将空车推出迁车台，停在逆止器外侧，迁车台返回重车线。m拨车机大臂下降，然后与下个车皮联挂。至此一个工作循环完毕进入下一个工作循环，如此循环作业，直至整列车翻卸完毕，每节车卸车周期大约145S。图1系统平面布置图图2折返式翻车机系统布置图一、“C”形翻车机卸车系统的组成及形式“C”形翻车机卸车系统的组成：“C”形翻车机，重车调车机（拨车机）及其轨道装置，空车调车机（推车机）及其轨道装置，迁车台，夹轮器，摘钩平台，单向止挡器（逆止器），安全止挡器，喷水除尘装置，振动煤篦，电气控制系统等。“C”形翻车机卸车系统的形式：贯通式“C”形翻车机卸车系统布置形式参见图（一）贯通式“C”形翻车机卸车系统的特点是重车线与空车线为一股道，在设备组成上不选用重车调车机、迁车台、安全止挡器，其余单机设备都可选用。折返式“C”形翻车机卸车系统折返式“C”形翻车机卸车系统布置形式参见图（二）折返式“C”形翻车机卸车系统的特点是重车线与空车线为二股道，在设备组成上可选用所有单机设备。图（一）图（二）二、“C”形翻车机卸车系统的作业程序：（一）贯通式“C”形翻车机卸车系统的作业程序：(仅从第2#车厢开始,此时第1#空车在翻车机内):1拨车机大臂下降,拨车机后退与车列联挂(2#)。2拨车机牵引重车列前进，当3#车前车钩距翻车机前6m处停止，人工摘开2#车与3#车之间的车钩。3拨车机继续前进与翻车机内的1#车联挂。4拨车机牵引2#车前进(此时仍与1#车联挂)，使2#车在翻车机内定位，拨车机与2#车自动摘钩。5拨车机继续推送1#车出翻车机，通过逆止器。翻车机进行翻转然后返回原位。6拨车机与1#车自动摘钩。7拨车机后退，大臂抬起，高速返回。8拨车机返回原位。系统进入下一个循环。（二）折返式“C”形翻车机卸车系统的作业程序：(仅从第2#车厢开始,此时第1#空车在翻车机内):1拨车机大臂下降,拨车机后退与车列联挂(2#)。2拨车机牵引重车列前进，当3#车前车钩距翻车机前6m处停止，人工摘开2#车与3#车之间的车钩。3拨车机继续前进与翻车机内的1#车联挂。4拨车机牵引2#车前进(此时仍与1#车联挂)，使2#车在翻车机内定位，拨车机与2#车自动摘钩。5拨车机继续推送1#车在迁车台上定位，涨轮器涨紧，同时翻车机进行翻转然后返回原位。6拨车机与1#车自动摘钩。7拨车机后退，大臂抬起，高速返回。8迁车台定位销收回，同时迁车台向空车线运行，并与空车线对准；迁车台定位销伸出定位，涨轮器打开。9推车机将空车推出迁车台，停止在逆止器外侧。10迁车台返回原位，定位销伸出定位。11推车机返回原位。系统进入下一个循环。
