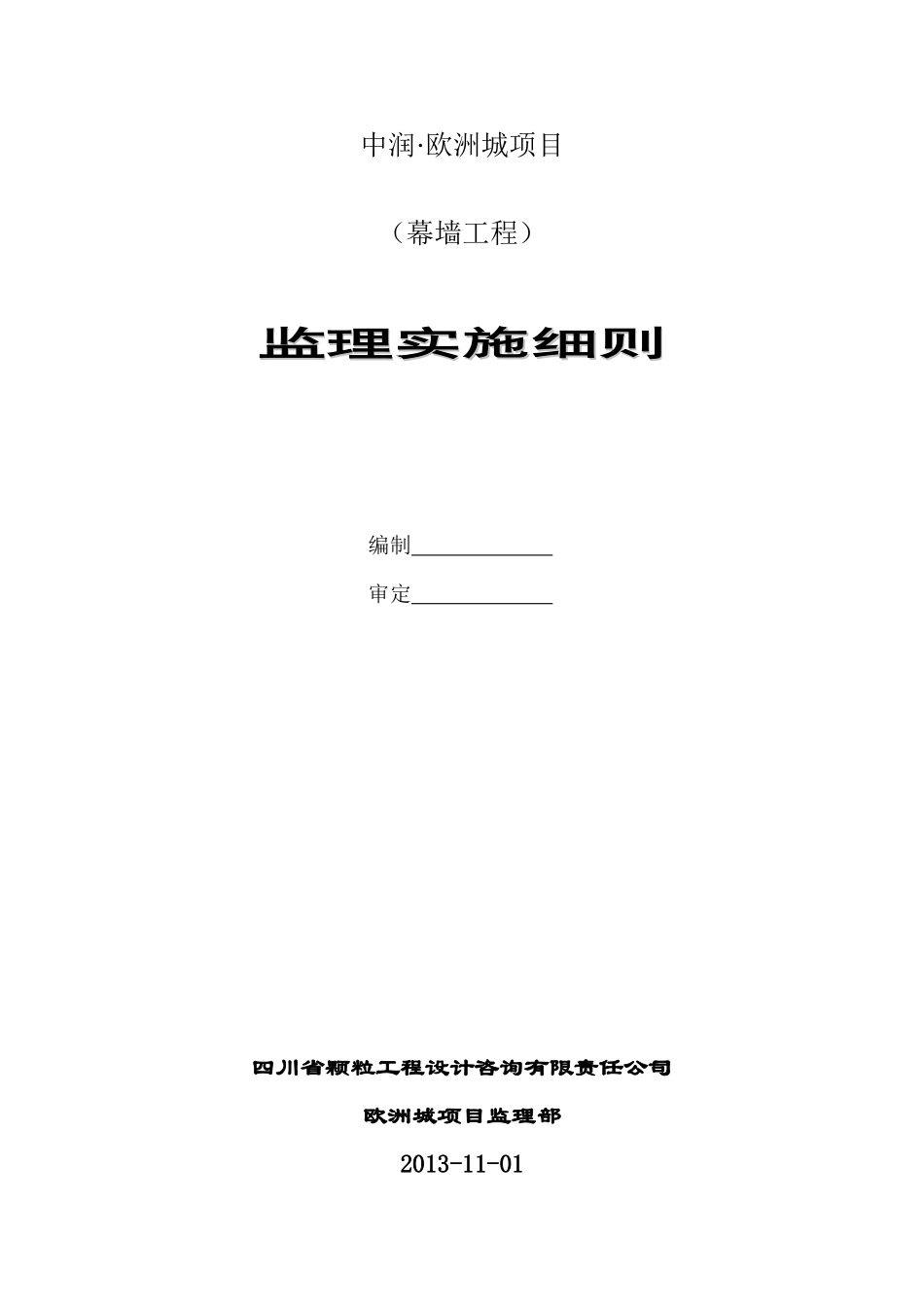

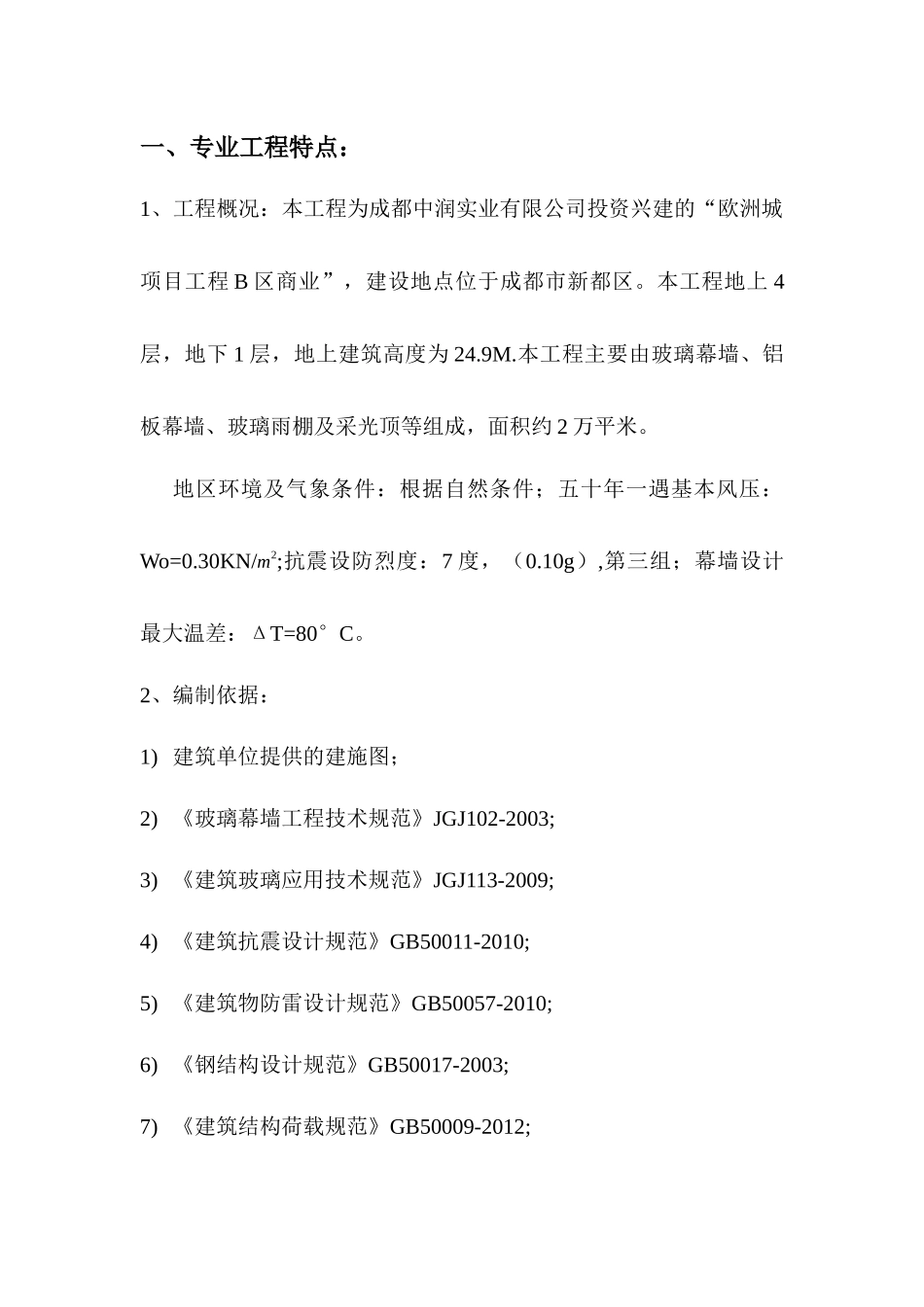

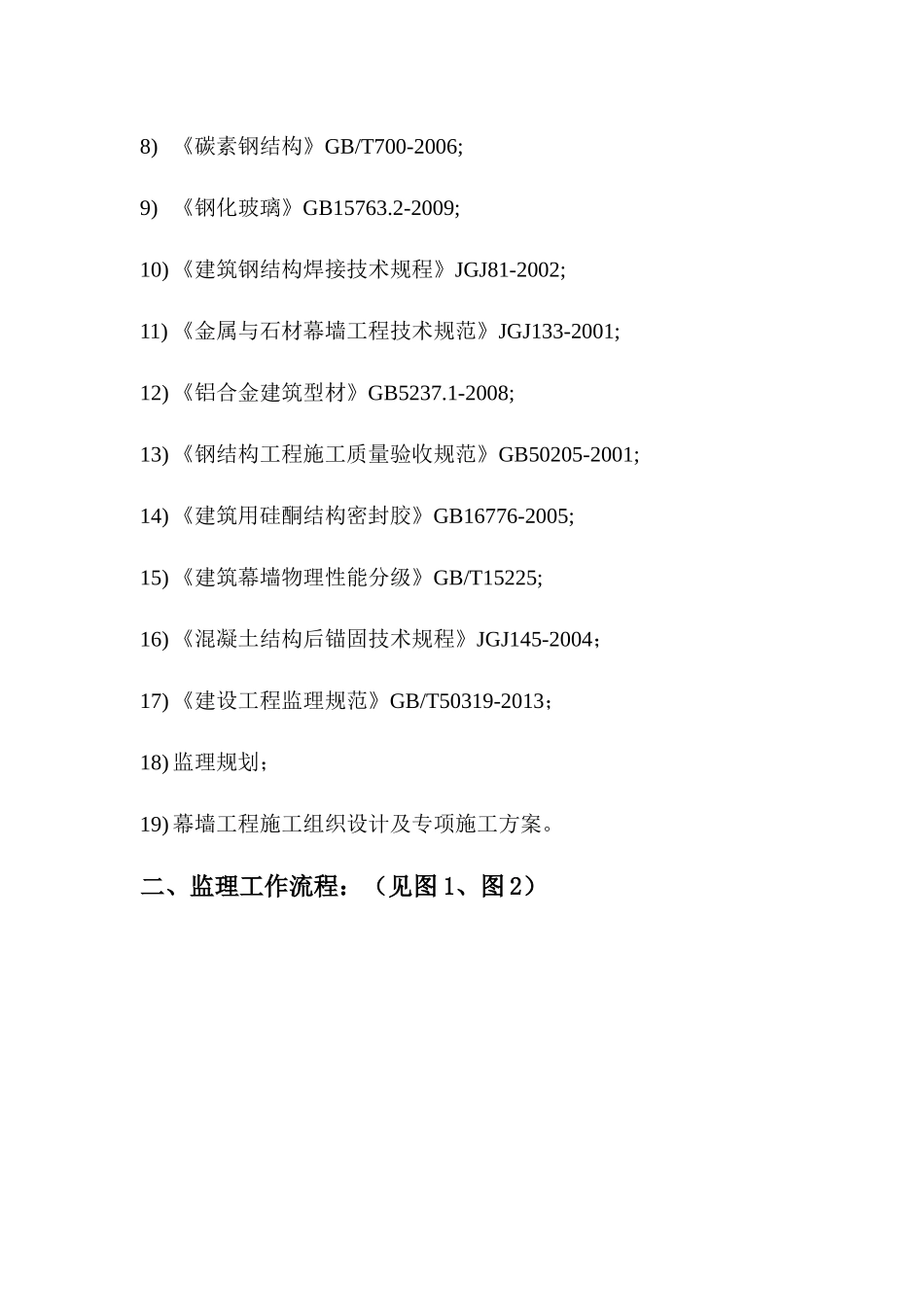

中润·欧洲城项目（幕墙工程）监理实施细则监理实施细则编制审定四川省颗粒工程设计咨询有限责任公司欧洲城项目监理部2013-11-01一、专业工程特点：1、工程概况：本工程为成都中润实业有限公司投资兴建的“欧洲城项目工程B区商业”，建设地点位于成都市新都区。本工程地上4层，地下1层，地上建筑高度为24.9M.本工程主要由玻璃幕墙、铝板幕墙、玻璃雨棚及采光顶等组成，面积约2万平米。地区环境及气象条件：根据自然条件；五十年一遇基本风压：Wo=0.30KN/m2;抗震设防烈度：7度，（0.10g）,第三组；幕墙设计最大温差：ΔT=80°C。2、编制依据：1)建筑单位提供的建施图；2)《玻璃幕墙工程技术规范》JGJ102-2003;3)《建筑玻璃应用技术规范》JGJ113-2009;4)《建筑抗震设计规范》GB50011-2010;5)《建筑物防雷设计规范》GB50057-2010;6)《钢结构设计规范》GB50017-2003;7)《建筑结构荷载规范》GB50009-2012;8)《碳素钢结构》GB/T700-2006;9)《钢化玻璃》GB15763.2-2009;10)《建筑钢结构焊接技术规程》JGJ81-2002;11)《金属与石材幕墙工程技术规范》JGJ133-2001;12)《铝合金建筑型材》GB5237.1-2008;13)《钢结构工程施工质量验收规范》GB50205-2001;14)《建筑用硅酮结构密封胶》GB16776-2005;15)《建筑幕墙物理性能分级》GB/T15225;16)《混凝土结构后锚固技术规程》JGJ145-2004；17)《建设工程监理规范》GB/T50319-2013；18)监理规划；19)幕墙工程施工组织设计及专项施工方案。二、监理工作流程：（见图1、图2）现场监控方案审批现场检验材料验收幕墙分包单位资质审查合格检查主体结构安装幕墙位置清理符合幕墙安装要求铝型材供应厂商审查合格铝型材、安全玻璃、发泡剂、密封硅酮胶、防火涂料见证取样检测报告合格，样品封存现场监控方案审批现场检验材料验收检查主体结构上预埋后置预埋件位置准确预埋件联结方式符合设计图纸要求与主体结锚固构造试验强度满足设计要求审查幕墙施工组织设计或幕墙安装制作方案包括结构计算书、施工图纸等幕墙设计文件并报原建筑设计单位审查确认审查幕墙制作方案必要时现场检验后置预埋件粘接强度现场监控方案审批现场检验材料验收复核幕墙下料尺寸符合设计、验收规范要求。检查在结构上安装节点构造符合设计构造大样检查幕墙下料尺寸准确，符合设计验收规范要求检查在结构上安装节点构造与立樘连接构造符合设计要求检查进入现场幕墙材料质量符合设计要求图1建筑主体结构安装幕墙处验收符合要求（主体结构验收必须合格）并移交幕墙安装单位主体结构安装幕墙处后置预埋件检查。合格在主体结构上植筋拉拔试验合格现场监控方案审批现场检验材料验收检查幕墙横竖向分格符合设计与规范要求，型材下料尺寸准确。与竖向立樘、横梁连接节点构造符合设计构造要求，防雷接地系统及引下线联接符合设计要求电气性能检验合格检查隐框幕墙玻璃安装质量与铝框粘结，固定密封防水质量符合设计与规范要求检验幕墙防雷接地系统、引下线联接并检测接地电阻符合防雷设计要求验收到现场幕墙玻璃几何尺寸、所用材料规格型号材质符合设计要求与现场封存样品一致验收幕墙四周封闭；主体结构框边；硅酮防水性防水密封质量合格。雨后或淋水试验检查无渗漏现场监控方案审批现场检验材料验收检查附幕墙上活动窗扇安装：开启灵活、方便，固定牢固，密封防水性合格，附属五金件齐全，规格符合设计要求与封存样品一致现场验收附幕墙活动窗扇，制作质量及密封防水性能验收到现场的安装玻璃用衬垫材料、密封材料、隐框粘结胶质量与封存样品一致，符合设计要求，检验报告合格现场监控方案审批现场检验材料验收检查幕墙变形缝及墙面转角处的节点构造符合设计要求；变形缝、墙面转角防水密封构造符合设计要求检查幕墙防火做法，涂层符合设计和施工验收规范要求现场检验幕墙变形缝及墙面转角处构造合理，防水密封性能符合要求现场检验防火构造做法并见证取样防火材料送检合格现场监控方案审批现场检验材料验收安装完成的隐框幕墙现场进行水密性、气密性及防风性能检验，满足设计和规范要求，检查隔热性能满足设计要求检查隐框幕墙三性试验报告合格玻璃、型材外观检查符合验收规范要求督促安装单位...
