四氟滑板式橡胶支座GJZF4、GYZF4系列VIP免费

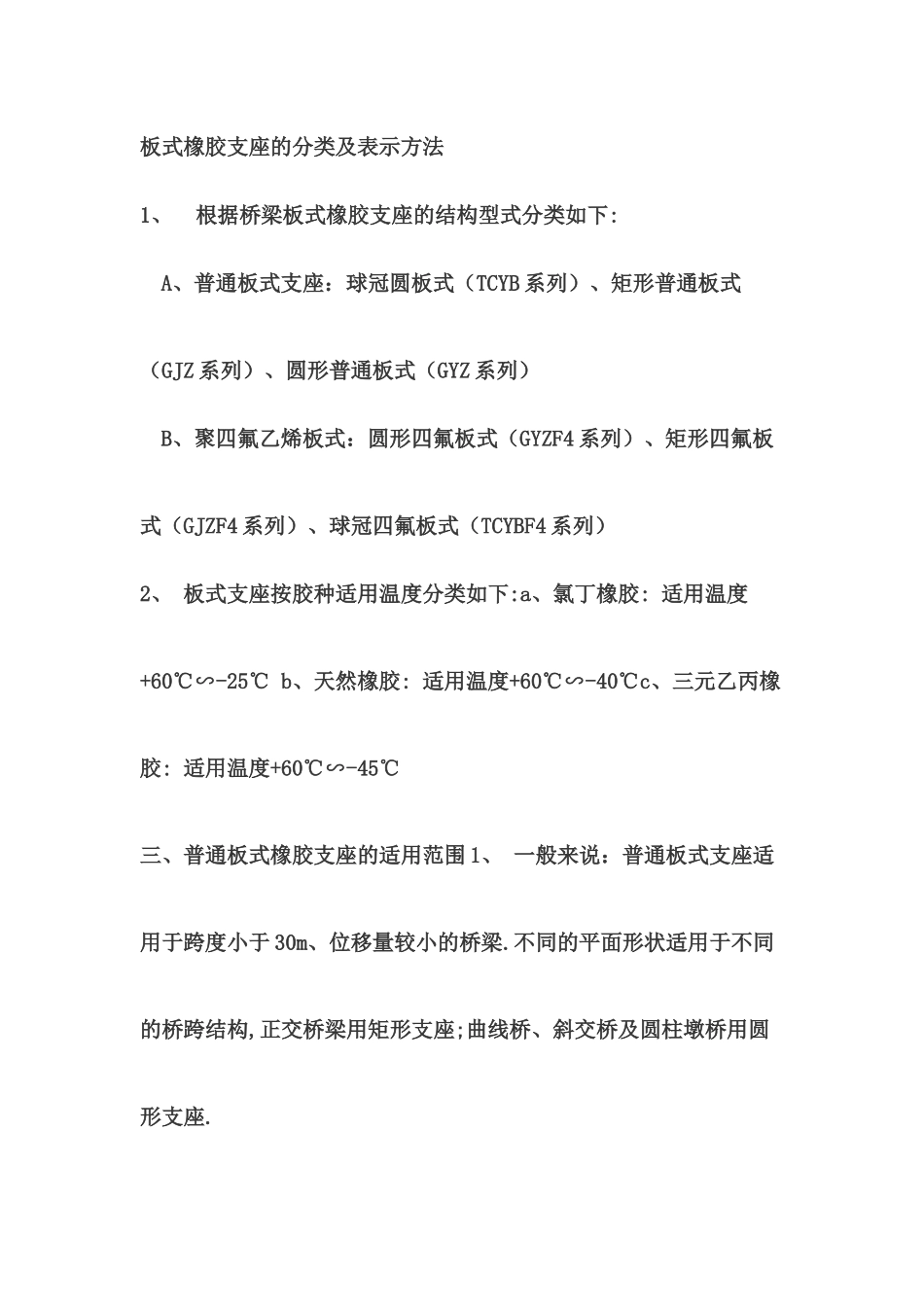

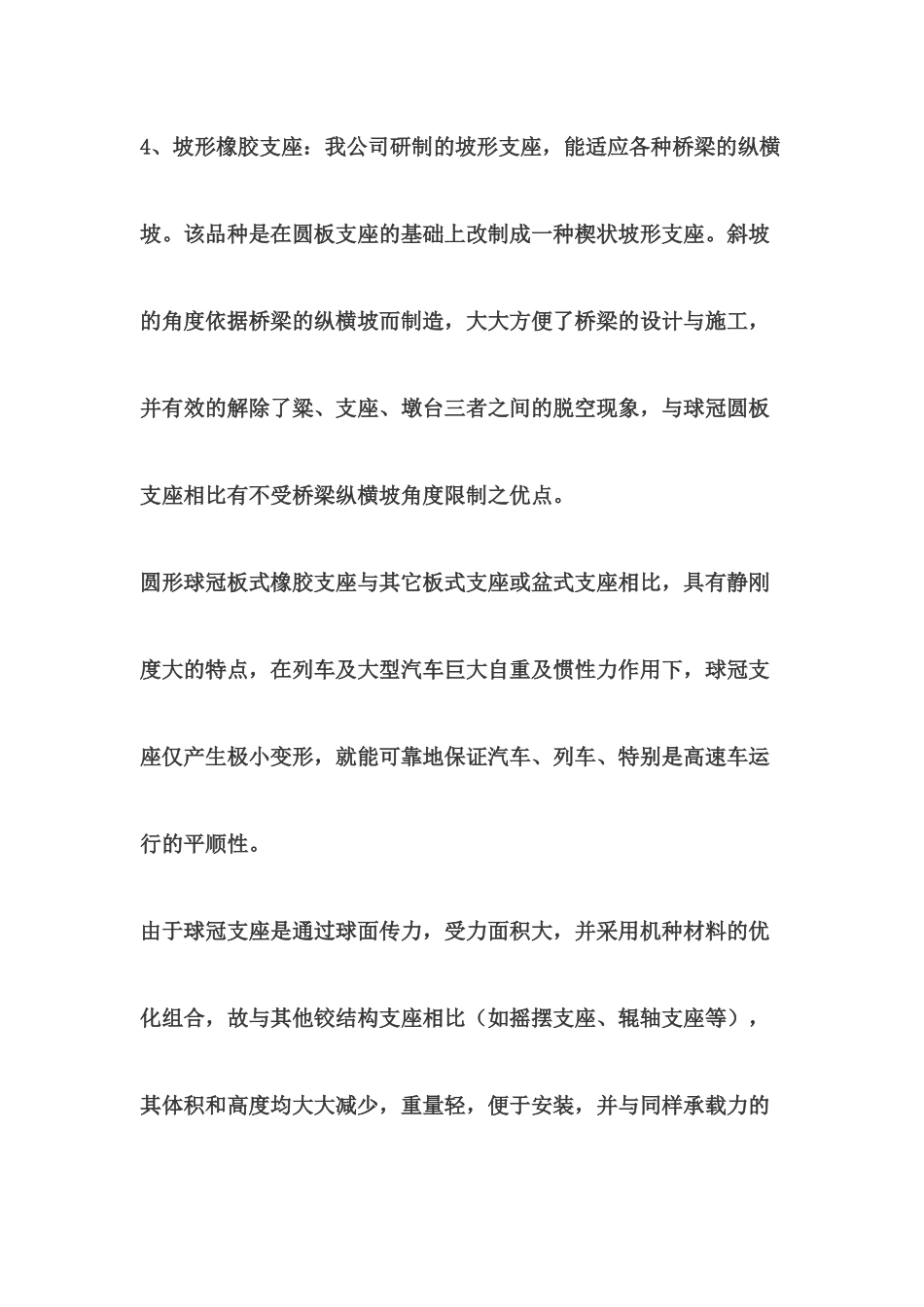

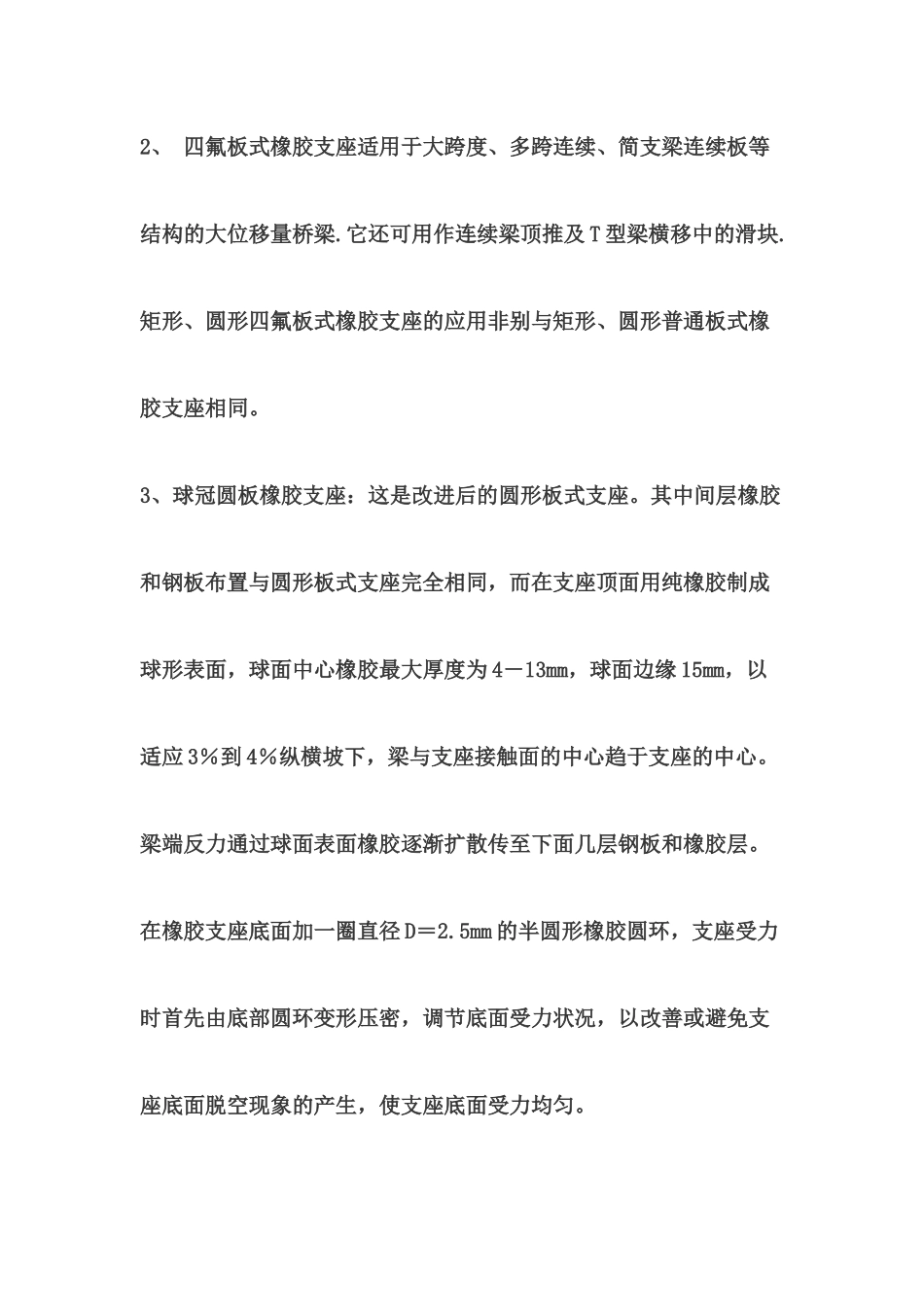

板式橡胶支座的分类及表示方法1、根据桥梁板式橡胶支座的结构型式分类如下:A、普通板式支座：球冠圆板式（TCYB系列）、矩形普通板式（GJZ系列）、圆形普通板式（GYZ系列）B、聚四氟乙烯板式：圆形四氟板式（GYZF4系列）、矩形四氟板式（GJZF4系列）、球冠四氟板式（TCYBF4系列）2、板式支座按胶种适用温度分类如下:a、氯丁橡胶:适用温度+60℃∽-25℃b、天然橡胶:适用温度+60℃∽-40℃c、三元乙丙橡胶:适用温度+60℃∽-45℃三、普通板式橡胶支座的适用范围1、一般来说：普通板式支座适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.2、四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同。3、球冠圆板橡胶支座：这是改进后的圆形板式支座。其中间层橡胶和钢板布置与圆形板式支座完全相同，而在支座顶面用纯橡胶制成球形表面，球面中心橡胶最大厚度为4－13mm，球面边缘15mm，以适应3％到4％纵横坡下，梁与支座接触面的中心趋于支座的中心。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。在橡胶支座底面加一圈直径D＝2.5mm的半圆形橡胶圆环，支座受力时首先由底部圆环变形压密，调节底面受力状况，以改善或避免支座底面脱空现象的产生，使支座底面受力均匀。4、坡形橡胶支座：我公司研制的坡形支座，能适应各种桥梁的纵横坡。该品种是在圆板支座的基础上改制成一种楔状坡形支座。斜坡的角度依据桥梁的纵横坡而制造，大大方便了桥梁的设计与施工，并有效的解除了粱、支座、墩台三者之间的脱空现象，与球冠圆板支座相比有不受桥梁纵横坡角度限制之优点。圆形球冠板式橡胶支座与其它板式支座或盆式支座相比，具有静刚度大的特点，在列车及大型汽车巨大自重及惯性力作用下，球冠支座仅产生极小变形，就能可靠地保证汽车、列车、特别是高速车运行的平顺性。由于球冠支座是通过球面传力，受力面积大，并采用机种材料的优化组合，故与其他铰结构支座相比（如摇摆支座、辊轴支座等），其体积和高度均大大减少，重量轻，便于安装，并与同样承载力的钢支座相比造价较低。产品适用温度范围大（-40℃～+70℃），耐久性好；不采用橡胶承压，不存在橡胶老化对支座转动性能的影响。橡胶支座GYZF4、橡胶支座GJZF4的具有构造简单、价格低廉、无需养护、易于更换缓冲隔震、建筑高度低等特点，因而在桥梁界颇受欢迎,被广泛使用。四氟板式橡胶支座使用范围a.作活动支谇使用：主要用于跨度〉30米的大跨度桥梁简支梁连续板桥、多跨连续梁桥。b.作为滑块块使用连续梁顶推、T型梁横移、大型设备滑移。四氟板式橡胶支座荷载等级分为100KN-10000KN四氟乙烯滑板式橡胶支座又称为“四氟滑板式支座(GJZF4、GYZF4系列)”，它就是在板式橡胶支座的表面粘复一层1.5mm-3mm厚的聚四氟乙烯板。本产品除具有公路板式橡胶支座的所有功能外，由于采用了聚四氟乙烯滑板使梁底不锈钢板之间的摩擦系数变得很低，可以使桥梁上部构造的水平位移，不受桥梁支座本身剪切变形量的限制，能满足一些桥梁的大位移量需要。该产品除具有球冠支座的功能外，还特别适用大位移量的桥梁。本产品1996年经衡水市技术监督局检验合格并投入生产，近年来被广泛用于本工厂，矿山，机械，电子，机械设备，厨房设备。一、四氟板式橡胶支座规格及四氟板式橡胶支座及适用气温：1、氯丁胶型：+60℃～25℃2、天然胶型：+60℃～--40℃3、三元乙丙胶型：+60℃～-45℃1、四氟乙烯滑板式橡胶支座性能特点四氟板式橡胶支座的产品特点具有构造简单、价格低廉、无需养护、易于更换缓冲隔震、建筑高度低等特点，因而在桥梁界颇受欢迎,被广泛使用。四氟板式橡胶支座的具有构造简单、价格低廉、无需养护、易于更换缓冲隔震、建筑高度低等特点，因而在桥梁界颇受欢迎,被广泛使用。二、四氟板式橡胶支座使用范围a.作活动支座使用：主要用于跨度〉30米的大跨度桥梁简支梁连续板桥、多跨连续梁桥。b.作为滑块块使用连续梁顶推、T...
