太阳能热水器水位、温度控制器的设计与制作VIP免费

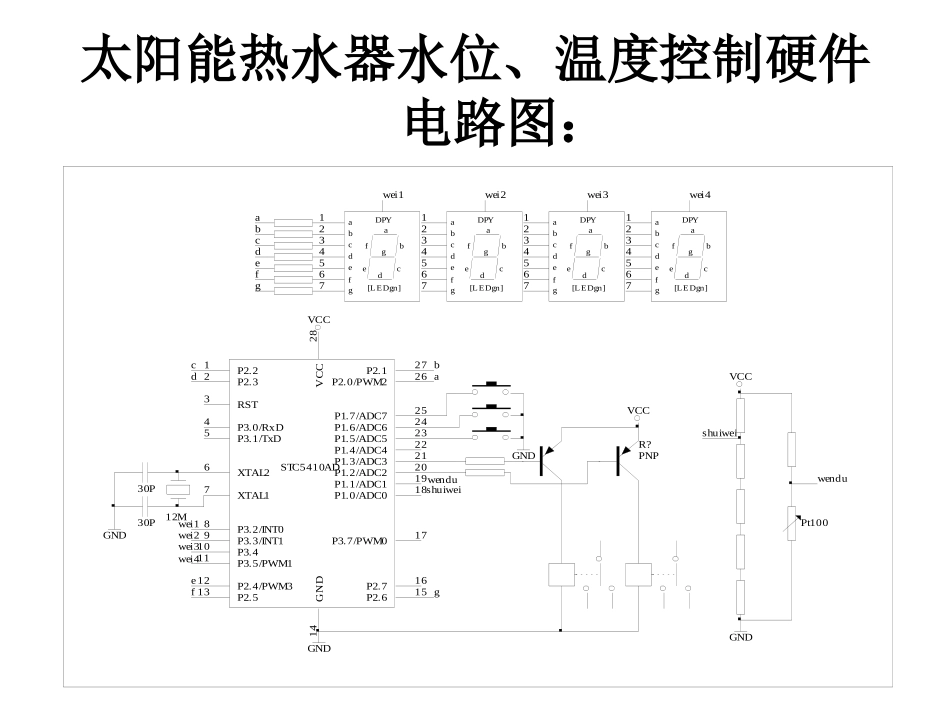

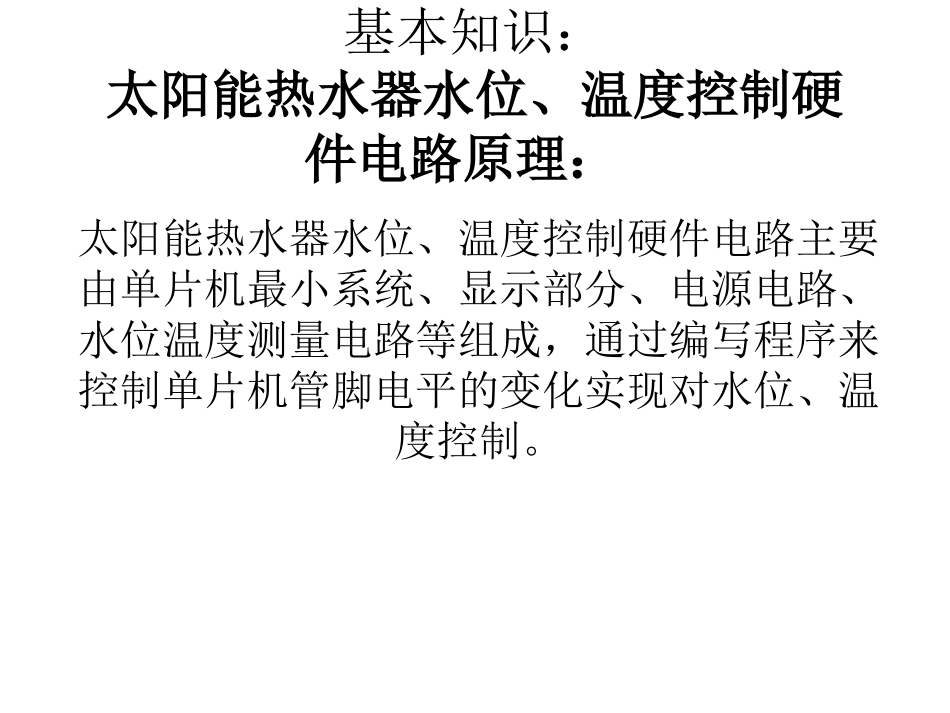

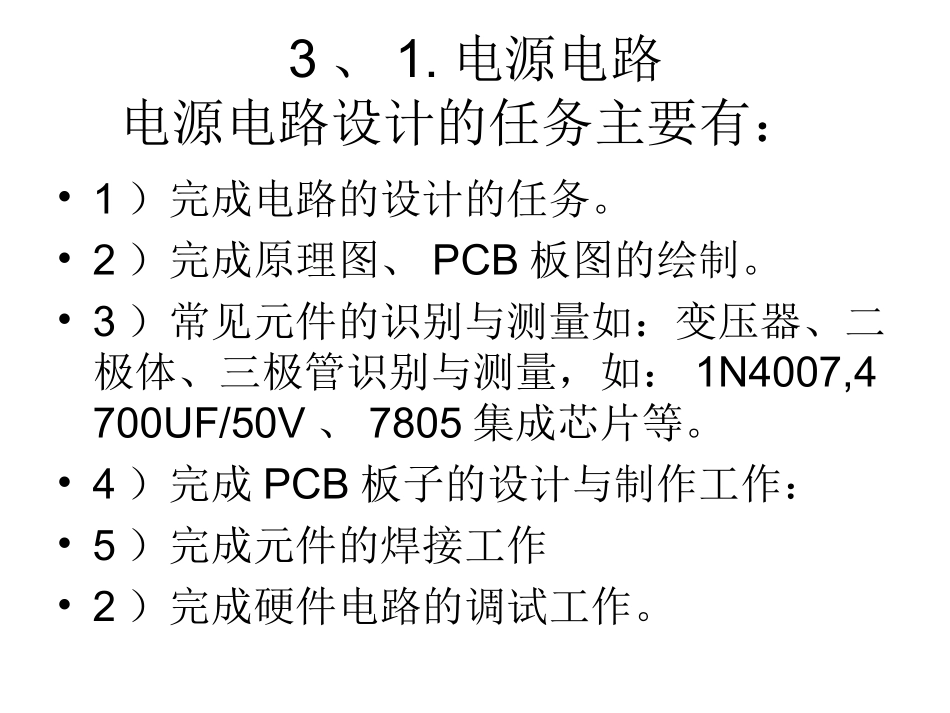

基本知识：太阳能热水器水位、温度控制硬件电路原理：太阳能热水器水位、温度控制硬件电路主要由单片机最小系统、显示部分、电源电路、水位温度测量电路等组成，通过编写程序来控制单片机管脚电平的变化实现对水位、温度控制。太阳能热水器水位、温度控制硬件电路图：12M30P30PGNDabfcgdeDPY[LEDgn]1234567abcdefgabfcgdeDPY[LEDgn]1234567abcdefgabfcgdeDPY[LEDgn]1234567abcdefgabfcgdeDPY[LEDgn]1234567abcdefgP1.7/ADC725P3.3/INT19P2.4/PWM312P2.513P2.21P2.32RST3P3.0/RxD4P3.1/TxD5XTAL26XTAL17P3.2/INT08P2.127P2.0/PWM226P2.615P2.716P3.7/PWM017P1.0/ADC018P1.1/ADC119P1.2/ADC220P1.3/ADC321P1.4/ADC422P1.5/ADC523P1.6/ADC624P3.5/PWM111P3.410VCC28GND14STC5410ADGNDVCCabcdefgabcdefgwei1wei2wei3wei4wei1wei2wei3wei4GNDVCCGNDshuiweishuiweiPt100wenduwenduR?PNPVCC3、1.电源电路电源电路设计的任务主要有：•1）完成电路的设计的任务。•2）完成原理图、PCB板图的绘制。•3）常见元件的识别与测量如：变压器、二极体、三极管识别与测量，如：1N4007,4700UF/50V、7805集成芯片等。•4）完成PCB板子的设计与制作工作：•5）完成元件的焊接工作•2）完成硬件电路的调试工作。2.水位温度测量电路•采用热电阻测量温度，并利用电桥转换为电信号，然后进行A/D转换送往单片机进行处理3.显示电路•由于彩灯控制器只是模拟控制系统，采用数码管。4.单片机最小系统•单片机最小系统主要由单片机、晶振及复位电路组成。•单片机采用stc89c52单片机、晶振12Mhz、复位电路由电阻电容构成。引导问题：•1、设计制作前所需要进行的准备内容？•答：仔细阅读设计文件的要求，确认每一个指标的含义，认真准备硬件电路•2、硬件电路的设计过程？•答：（1）整体方案的设计，包括控制器的选择、电路参数的计算如：电源输出功率等；•（2）；电源电路的设计•（3）显示电路的设计；•（4）单片机最小系统的设计；•（5）水位温度测量电路的设计。
