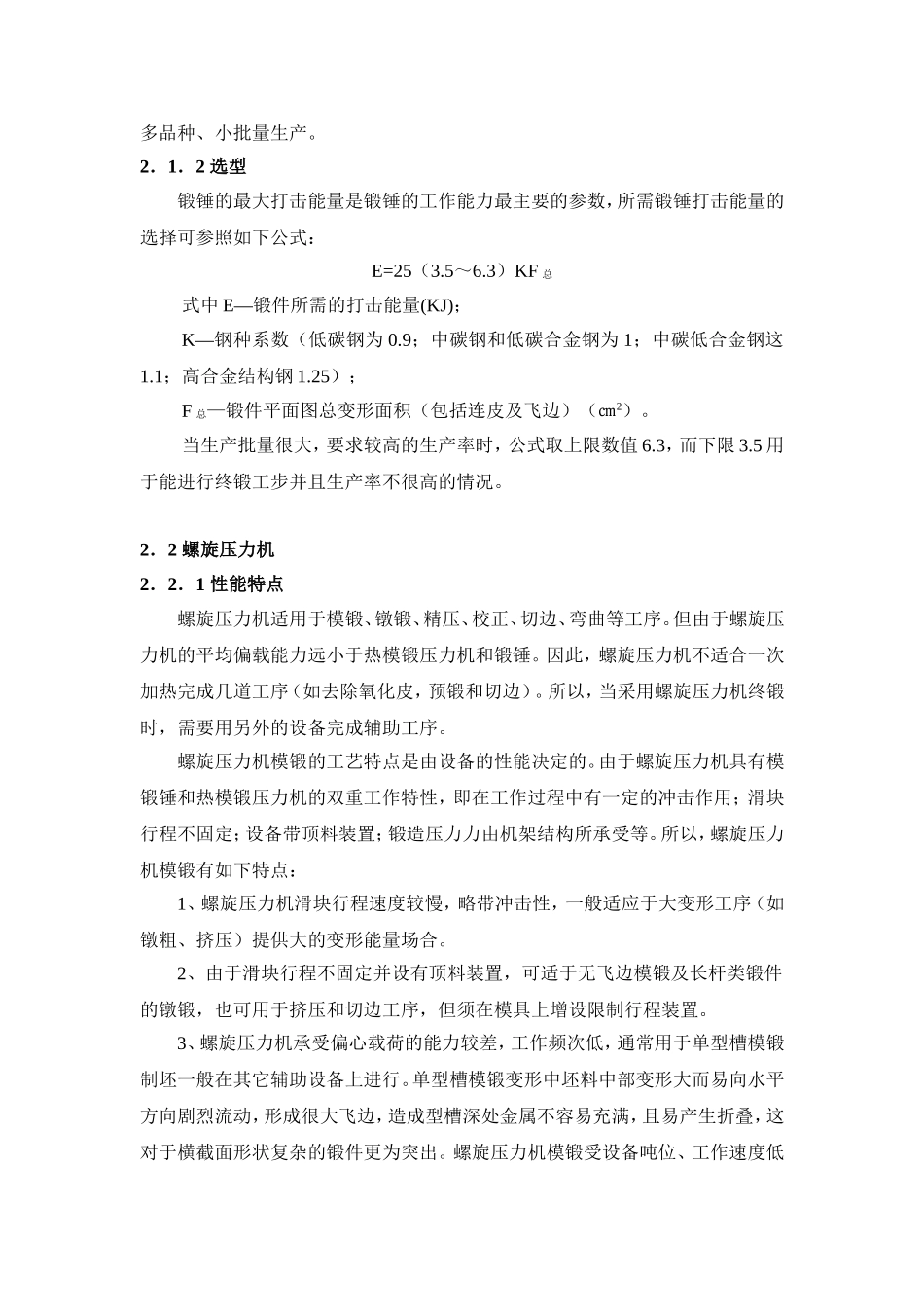

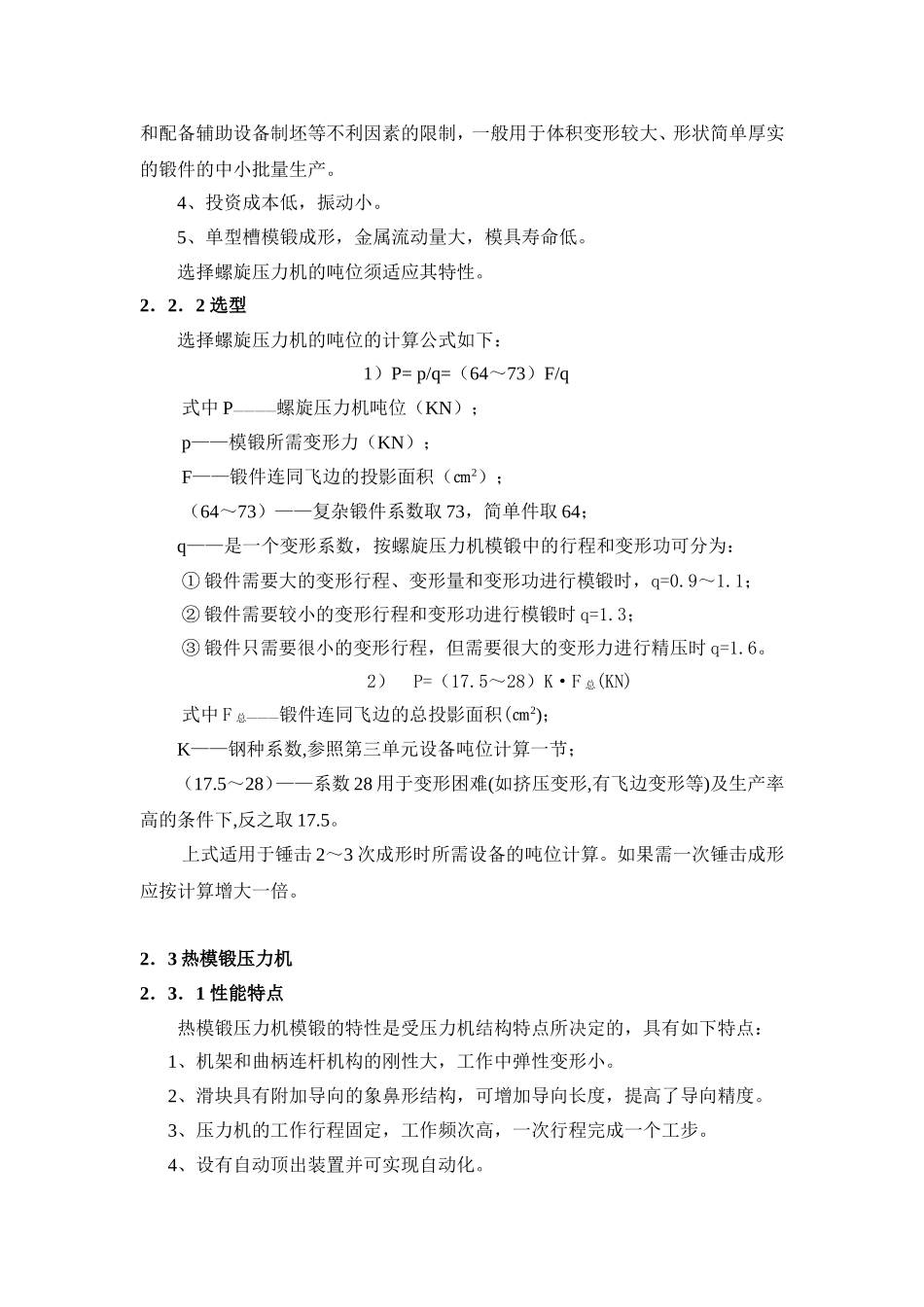

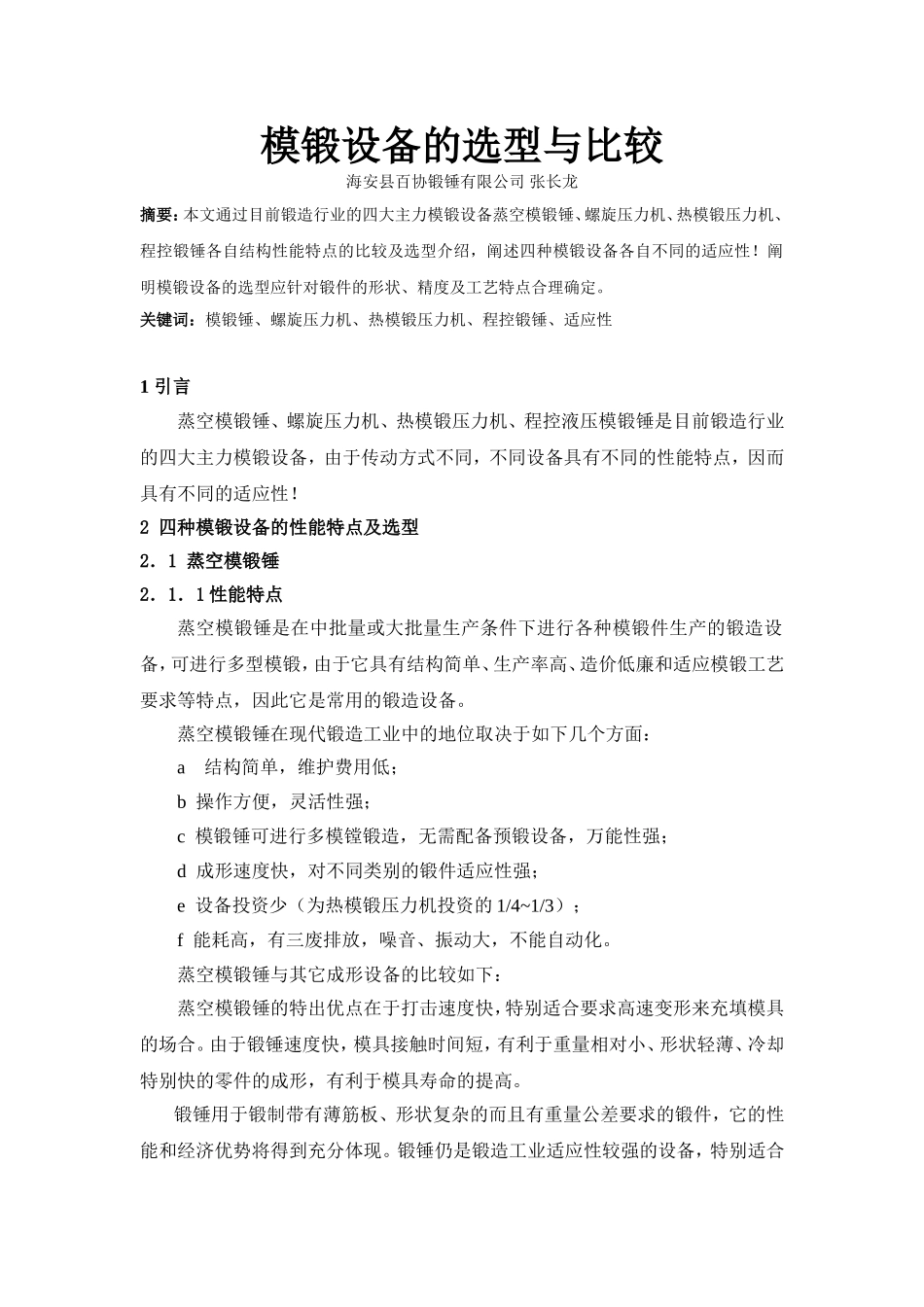

模锻设备的选型与比较海安县百协锻锤有限公司张长龙摘要：本文通过目前锻造行业的四大主力模锻设备蒸空模锻锤、螺旋压力机、热模锻压力机、程控锻锤各自结构性能特点的比较及选型介绍，阐述四种模锻设备各自不同的适应性！阐明模锻设备的选型应针对锻件的形状、精度及工艺特点合理确定。关键词：模锻锤、螺旋压力机、热模锻压力机、程控锻锤、适应性1引言蒸空模锻锤、螺旋压力机、热模锻压力机、程控液压模锻锤是目前锻造行业的四大主力模锻设备，由于传动方式不同，不同设备具有不同的性能特点，因而具有不同的适应性！2四种模锻设备的性能特点及选型2．1蒸空模锻锤2．1．1性能特点蒸空模锻锤是在中批量或大批量生产条件下进行各种模锻件生产的锻造设备，可进行多型模锻，由于它具有结构简单、生产率高、造价低廉和适应模锻工艺要求等特点，因此它是常用的锻造设备。蒸空模锻锤在现代锻造工业中的地位取决于如下几个方面：a结构简单，维护费用低；b操作方便，灵活性强；c模锻锤可进行多模镗锻造，无需配备预锻设备，万能性强；d成形速度快，对不同类别的锻件适应性强；e设备投资少（为热模锻压力机投资的1/4~1/3）；f能耗高，有三废排放，噪音、振动大，不能自动化。蒸空模锻锤与其它成形设备的比较如下：蒸空模锻锤的特出优点在于打击速度快，特别适合要求高速变形来充填模具的场合。由于锻锤速度快，模具接触时间短，有利于重量相对小、形状轻薄、冷却特别快的零件的成形，有利于模具寿命的提高。锻锤用于锻制带有薄筋板、形状复杂的而且有重量公差要求的锻件，它的性能和经济优势将得到充分体现。锻锤仍是锻造工业适应性较强的设备，特别适合多品种、小批量生产。2．1．2选型锻锤的最大打击能量是锻锤的工作能力最主要的参数，所需锻锤打击能量的选择可参照如下公式：E=25（3.5～6.3）KF总式中E—锻件所需的打击能量(KJ)；K—钢种系数（低碳钢为0.9；中碳钢和低碳合金钢为1；中碳低合金钢这1.1；高合金结构钢1.25）；F总—锻件平面图总变形面积（包括连皮及飞边）（㎝2）。当生产批量很大，要求较高的生产率时，公式取上限数值6.3，而下限3.5用于能进行终锻工步并且生产率不很高的情况。2．2螺旋压力机2．2．1性能特点螺旋压力机适用于模锻、镦锻、精压、校正、切边、弯曲等工序。但由于螺旋压力机的平均偏载能力远小于热模锻压力机和锻锤。因此，螺旋压力机不适合一次加热完成几道工序（如去除氧化皮，预锻和切边）。所以，当采用螺旋压力机终锻时，需要用另外的设备完成辅助工序。螺旋压力机模锻的工艺特点是由设备的性能决定的。由于螺旋压力机具有模锻锤和热模锻压力机的双重工作特性，即在工作过程中有一定的冲击作用；滑块行程不固定；设备带顶料装置；锻造压力力由机架结构所承受等。所以，螺旋压力机模锻有如下特点：1、螺旋压力机滑块行程速度较慢，略带冲击性，一般适应于大变形工序（如镦粗、挤压）提供大的变形能量场合。2、由于滑块行程不固定并设有顶料装置，可适于无飞边模锻及长杆类锻件的镦锻，也可用于挤压和切边工序，但须在模具上增设限制行程装置。3、螺旋压力机承受偏心载荷的能力较差，工作频次低，通常用于单型槽模锻制坯一般在其它辅助设备上进行。单型槽模锻变形中坯料中部变形大而易向水平方向剧烈流动，形成很大飞边，造成型槽深处金属不容易充满，且易产生折叠，这对于横截面形状复杂的锻件更为突出。螺旋压力机模锻受设备吨位、工作速度低和配备辅助设备制坯等不利因素的限制，一般用于体积变形较大、形状简单厚实的锻件的中小批量生产。4、投资成本低，振动小。5、单型槽模锻成形，金属流动量大，模具寿命低。选择螺旋压力机的吨位须适应其特性。2．2．2选型选择螺旋压力机的吨位的计算公式如下：1）P=p/q=（64～73）F/q式中P————螺旋压力机吨位（KN）；p——模锻所需变形力（KN）；F——锻件连同飞边的投影面积（㎝2）；（64～73）——复杂锻件系数取73，简单件取64；q——是一个变形系数，按螺旋压力机模锻中的行程和变形功可分为：①锻件需要大的变形行程、变形量和变形功进行模锻时，q=0.9～1.1；②锻件需要较小的变形行程和变形功进行...
