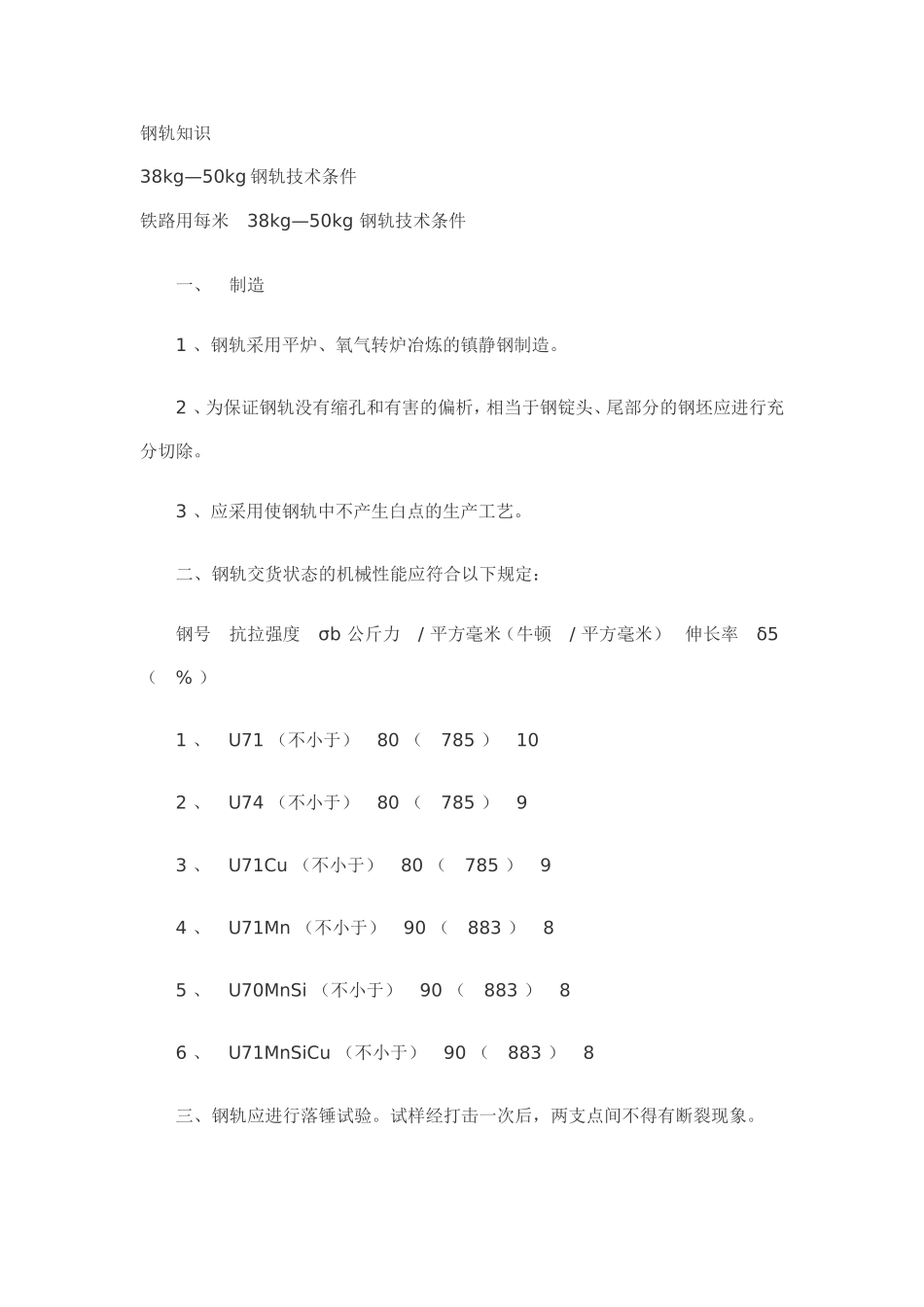

钢轨知识38kg—50kg钢轨技术条件铁路用每米38kg—50kg钢轨技术条件一、制造1、钢轨采用平炉、氧气转炉冶炼的镇静钢制造
2、为保证钢轨没有缩孔和有害的偏析，相当于钢锭头、尾部分的钢坯应进行充分切除
3、应采用使钢轨中不产生白点的生产工艺
二、钢轨交货状态的机械性能应符合以下规定：钢号抗拉强度σb公斤力/平方毫米（牛顿/平方毫米）伸长率δ5（%）1、U71（不小于）80（785）102、U74（不小于）80（785）93、U71Cu（不小于）80（785）94、U71Mn（不小于）90（883）85、U70MnSi（不小于）90（883）86、U71MnSiCu（不小于）90（883）8三、钢轨应进行落锤试验
试样经打击一次后，两支点间不得有断裂现象

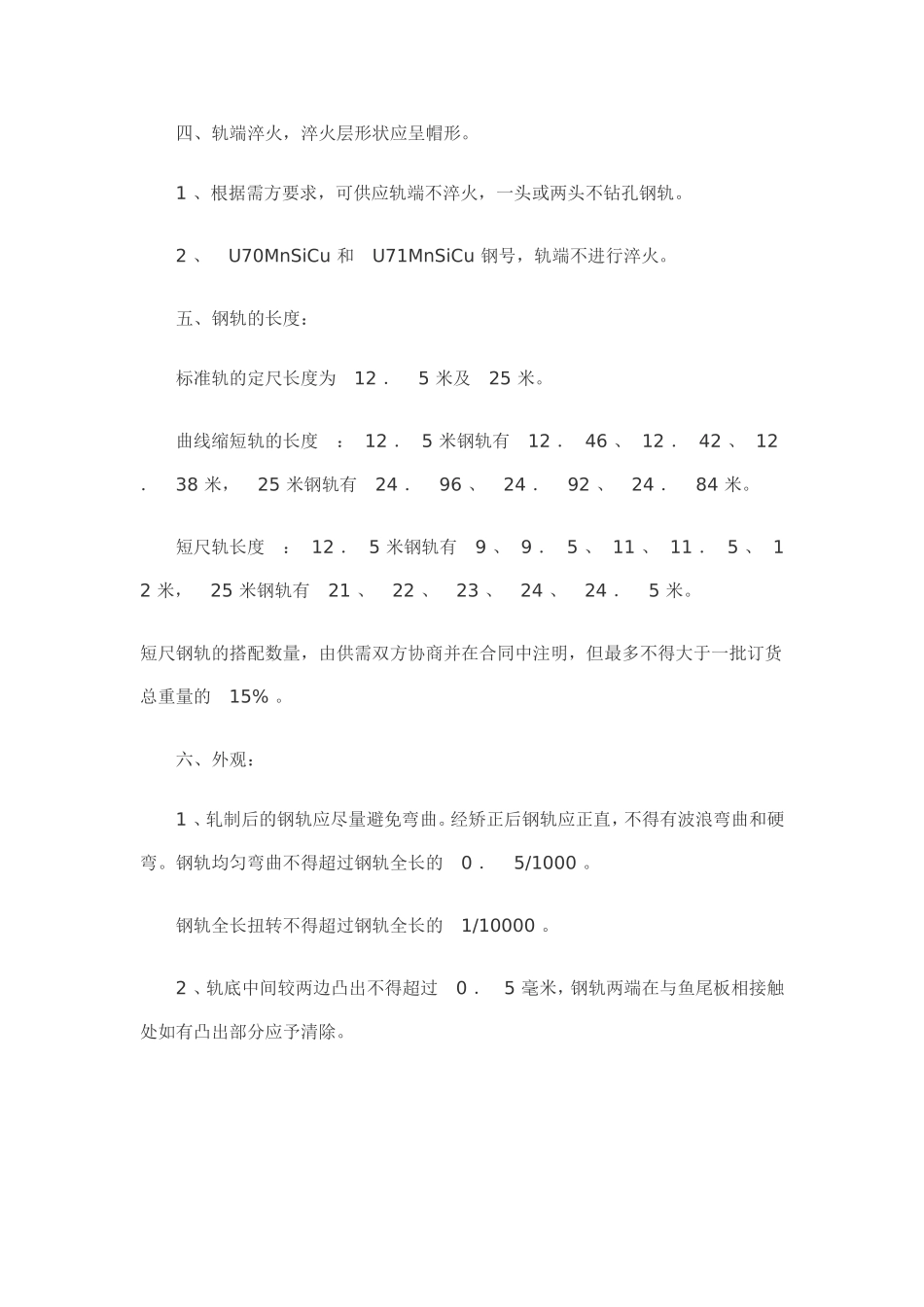

四、轨端淬火，淬火层形状应呈帽形
1、根据需方要求，可供应轨端不淬火，一头或两头不钻孔钢轨
2、U70MnSiCu和U71MnSiCu钢号，轨端不进行淬火
五、钢轨的长度：标准轨的定尺长度为12．5米及25米
曲线缩短轨的长度：12．5米钢轨有12．46、12．42、12．38米，25米钢轨有24．96、24．92、24．84米
短尺轨长度：12．5米钢轨有9、9．5、11、11．5、12米，25米钢轨有21、22、23、24、24．5米
短尺钢轨的搭配数量，由供需双方协商并在合同中注明，但最多不得大于一批订货总重量的15%
六、外观：1、轧制后的钢轨应尽量避免弯曲
经矫正后钢轨应正直，不得有波浪弯曲和硬弯
钢轨均匀弯曲不得超过钢轨全长的0．5/1000
钢轨全长扭转不得超过钢轨全长的1/10000
2、轨底中间较两边凸出不得超过0．5毫米，钢轨两端在与鱼尾板相接触处如有凸出部分应予清除

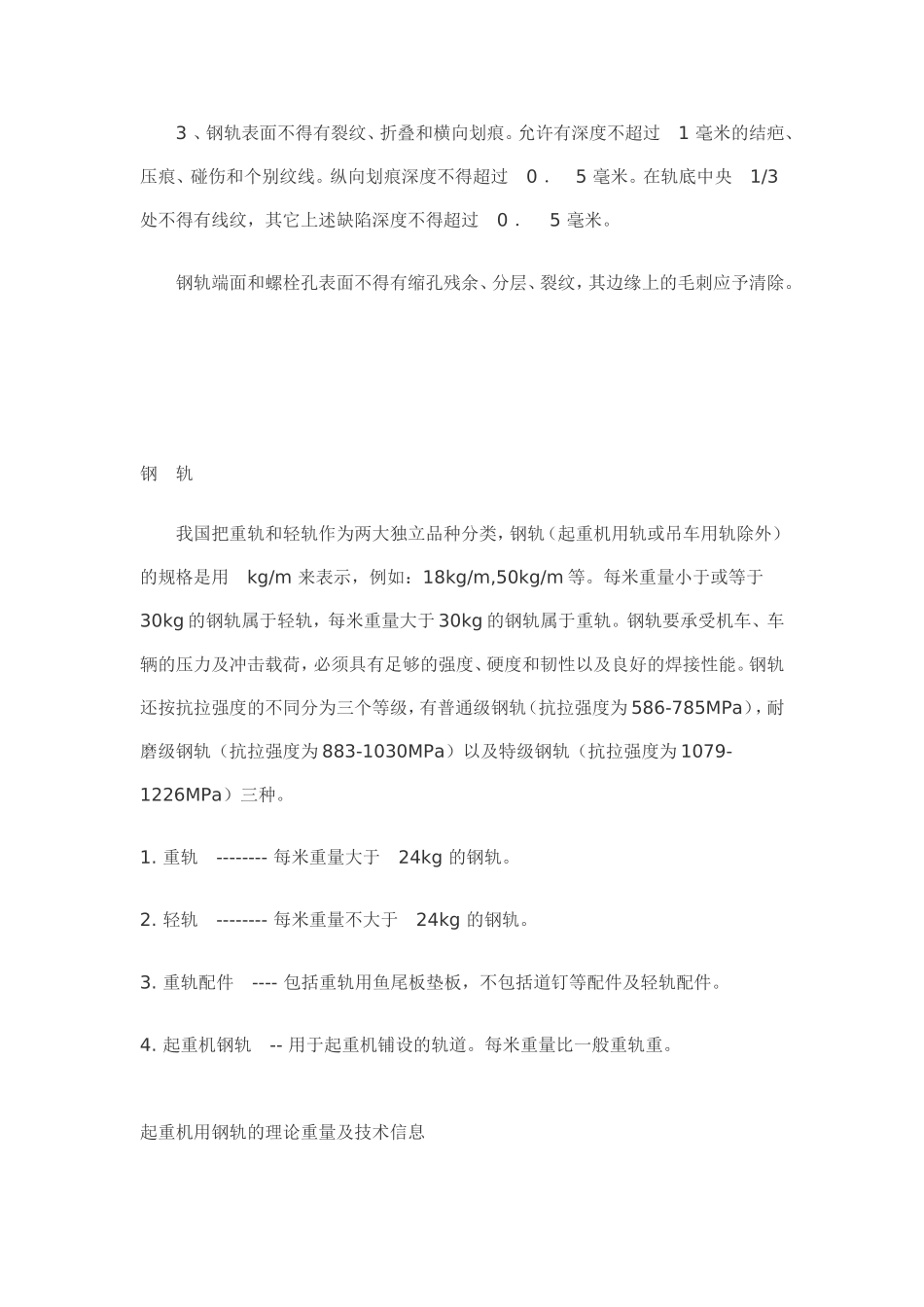

3、钢轨表面不得有裂纹、折叠和横向划痕
允许有深度不超过1毫米的结疤、压痕、碰伤和个别纹线
纵向划痕深度不得超过0．5毫米
