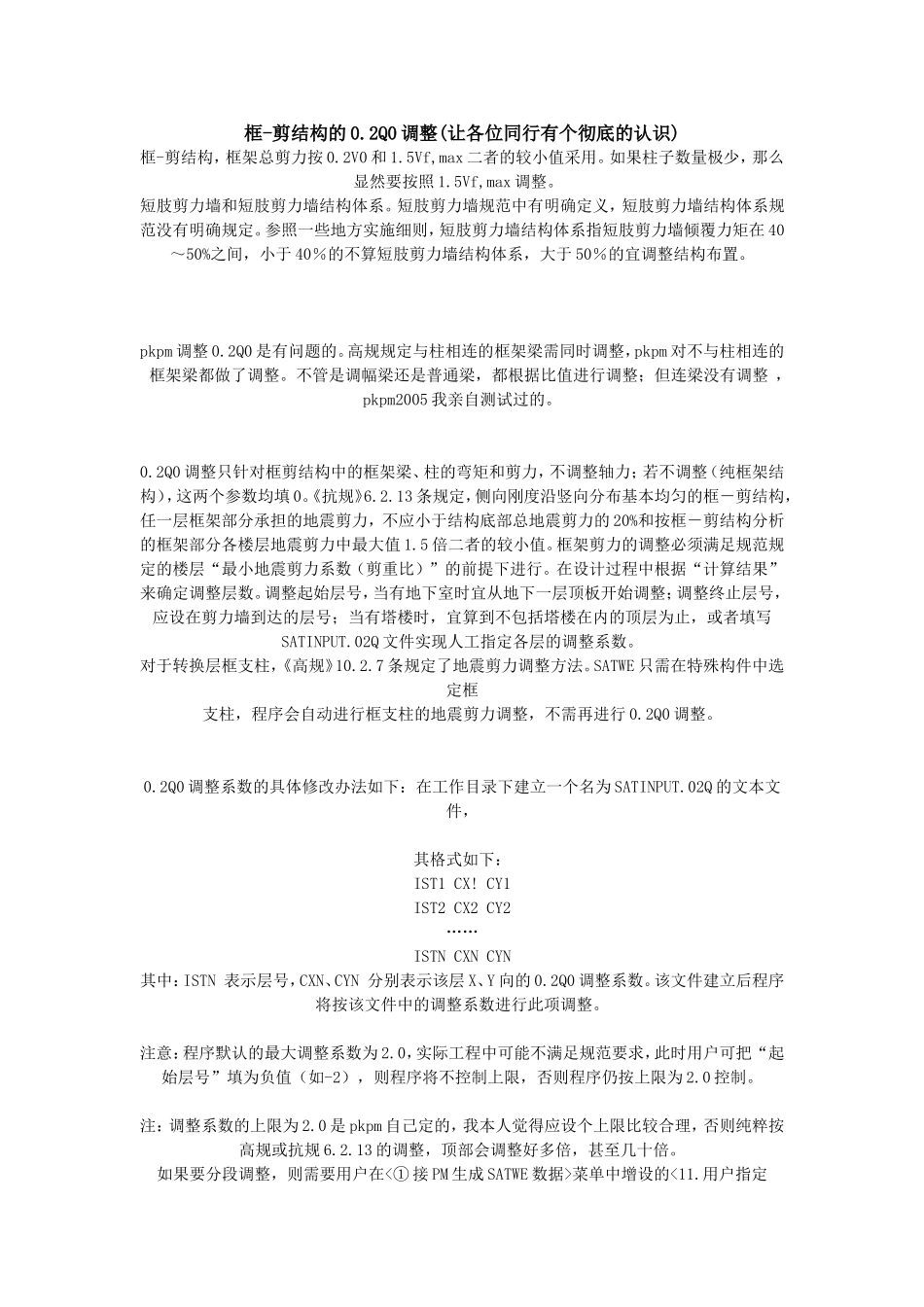

框-剪结构的0.2Q0调整(让各位同行有个彻底的认识)框-剪结构，框架总剪力按0.2V0和1.5Vf,max二者的较小值采用。如果柱子数量极少，那么显然要按照1.5Vf,max调整。短肢剪力墙和短肢剪力墙结构体系。短肢剪力墙规范中有明确定义，短肢剪力墙结构体系规范没有明确规定。参照一些地方实施细则，短肢剪力墙结构体系指短肢剪力墙倾覆力矩在40～50%之间，小于40％的不算短肢剪力墙结构体系，大于50％的宜调整结构布置。pkpm调整0.2Q0是有问题的。高规规定与柱相连的框架梁需同时调整，pkpm对不与柱相连的框架梁都做了调整。不管是调幅梁还是普通梁，都根据比值进行调整；但连梁没有调整，pkpm2005我亲自测试过的。0.2Q0调整只针对框剪结构中的框架梁、柱的弯矩和剪力，不调整轴力；若不调整（纯框架结构），这两个参数均填0。《抗规》6.2.13条规定，侧向刚度沿竖向分布基本均匀的框－剪结构，任一层框架部分承担的地震剪力，不应小于结构底部总地震剪力的20%和按框－剪结构分析的框架部分各楼层地震剪力中最大值1.5倍二者的较小值。框架剪力的调整必须满足规范规定的楼层“最小地震剪力系数（剪重比）”的前提下进行。在设计过程中根据“计算结果”来确定调整层数。调整起始层号，当有地下室时宜从地下一层顶板开始调整；调整终止层号，应设在剪力墙到达的层号；当有塔楼时，宜算到不包括塔楼在内的顶层为止，或者填写SATINPUT.02Q文件实现人工指定各层的调整系数。对于转换层框支柱，《高规》10.2.7条规定了地震剪力调整方法。SATWE只需在特殊构件中选定框支柱，程序会自动进行框支柱的地震剪力调整，不需再进行0.2Q0调整。0.2Q0调整系数的具体修改办法如下：在工作目录下建立一个名为SATINPUT.02Q的文本文件，其格式如下：IST1CX!CY1IST2CX2CY2……ISTNCXNCYN其中：ISTN表示层号，CXN、CYN分别表示该层X、Y向的0.2Q0调整系数。该文件建立后程序将按该文件中的调整系数进行此项调整。注意：程序默认的最大调整系数为2.0，实际工程中可能不满足规范要求，此时用户可把“起始层号”填为负值（如-2），则程序将不控制上限，否则程序仍按上限为2.0控制。注：调整系数的上限为2.0是pkpm自己定的，我本人觉得应设个上限比较合理，否则纯粹按高规或抗规6.2.13的调整，顶部会调整好多倍，甚至几十倍。如果要分段调整，则需要用户在<①接PM生成SATWE数据>菜单中增设的<11.用户指定0.2Q0调整系数>菜单下进行，修改结果保存在SATINPUT.02Q文件中。详细方法可参见《PKPM新天地》05年6期中“0.2Q0的系数调整和应用”一文。对于钢框架-支撑结构，程序将自动作Min｛0.25Q0，1.8Vfmax｝的调整。根据高规对框架剪力墙结构，要求0.2Q0调整对于结构沿高度方向有内收时，应按内收层作为Q0的基础调整值，来调整内收以上层的地震内力。1)软件并没有这样设计，所以当有内收时，内收层的调整系数将偏大；2)统计Q0时，应在：最小剪力系数、薄弱层放大系数调整以后（注意不应在双向地震组合以后）；3)然后进行双向地震组合。组合后的地震内力再乘以0.2Q0的放大系数；4)放大系数对柱和框架梁端的剪力、弯矩起作用；5)可以人工定义调整系数，以解决内收结构调整系数偏大的问题；6)对于多塔框架剪力墙结构，应特别注意。软件目前没有分塔的调整系数，当两个塔的刚度、质量等相差较大时，应分塔再计算、调整一次，以便对比几个框架、剪力墙分担弯矩的比例相似问题归类与讨论几个框架、剪力墙分担弯矩的比例问题相似谈论1、0.2Q0的调整抗震规范6.2.13条规定，侧向刚度沿竖向分布基本均匀的框-剪结构，任一层框架部分的地震剪力，不应小于结构底部总地震剪力的20%和按框-剪结构分析的框架部分各楼层地震剪力中最大值1.5倍二者的较小值。高规8.1.4条（两种调整方式）：对于框架柱数量从下到上基本不变的规则建筑，Qo（Vo-规范表示）取得是“地震作用标准值的结构底部总剪力”。对于框架柱数量从下至上分段有规律的变化的结构，Qo（Vo-规范表示）取得是“每段最下一层的地震作用标准值的总剪力”对复杂结构框架的调整应专门研究框架剪力的调整方法。2、抗震规范6.1.3，高规8.1.3对于框架——剪力墙结构，在基本震型作用下，如...
