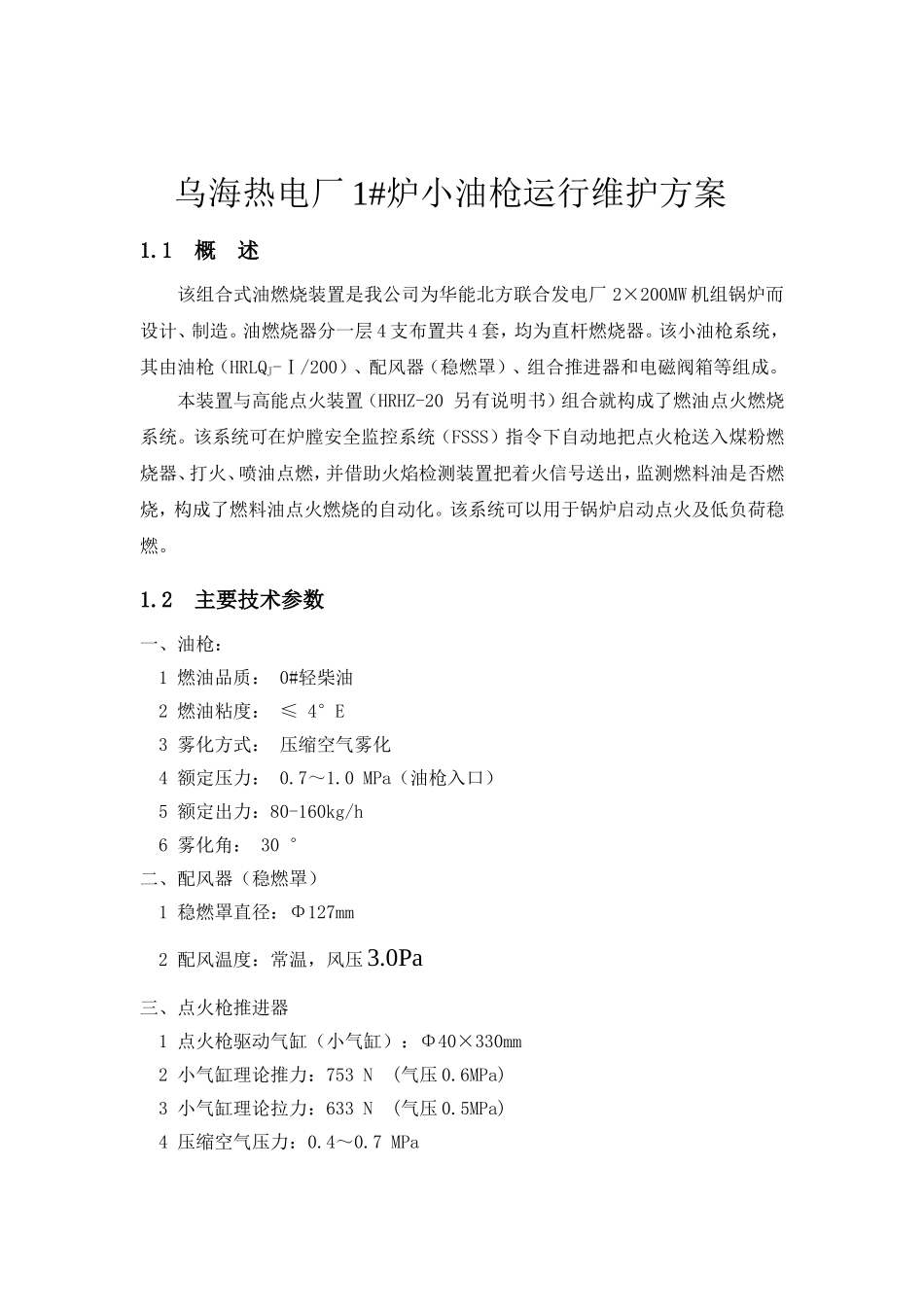

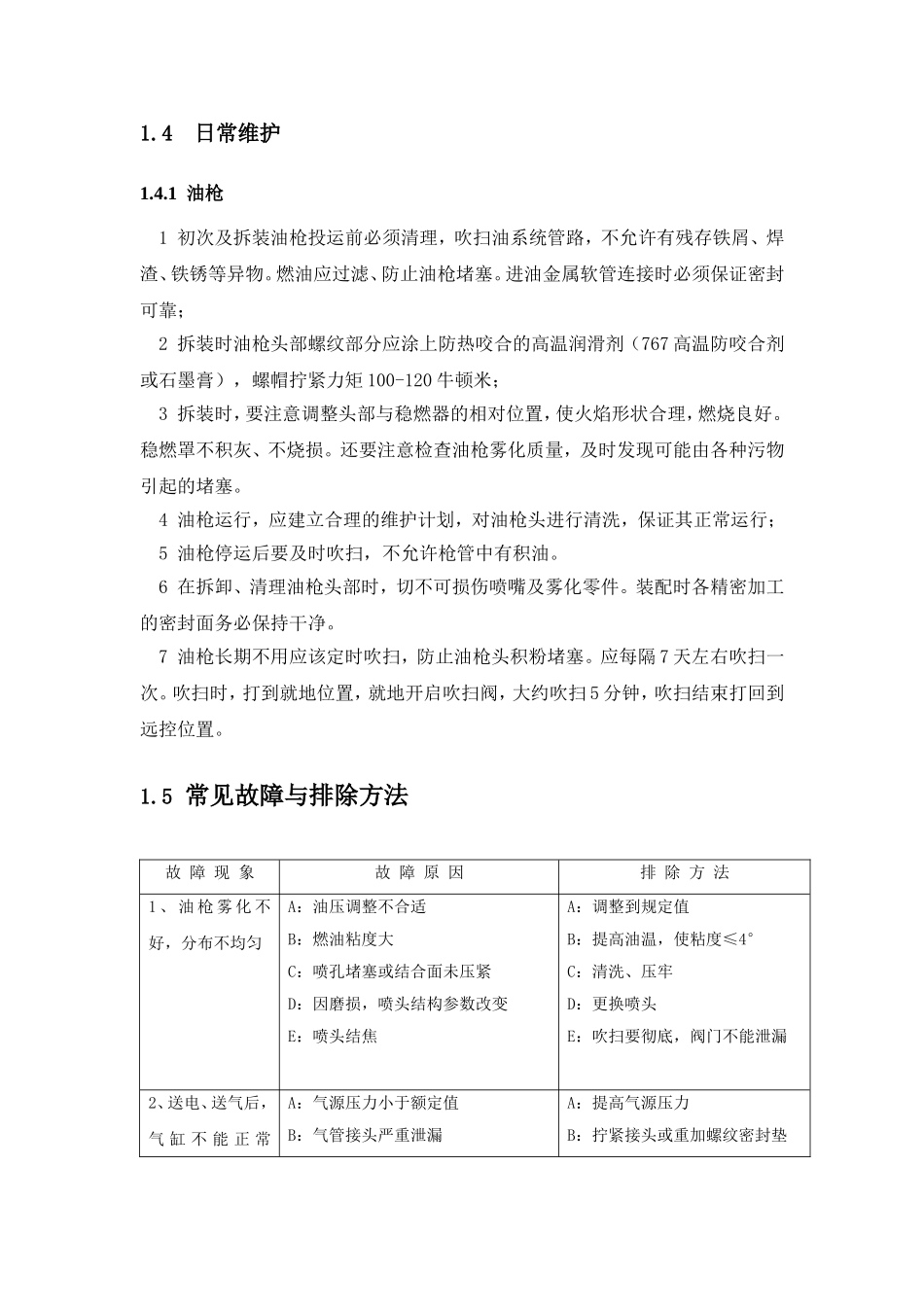

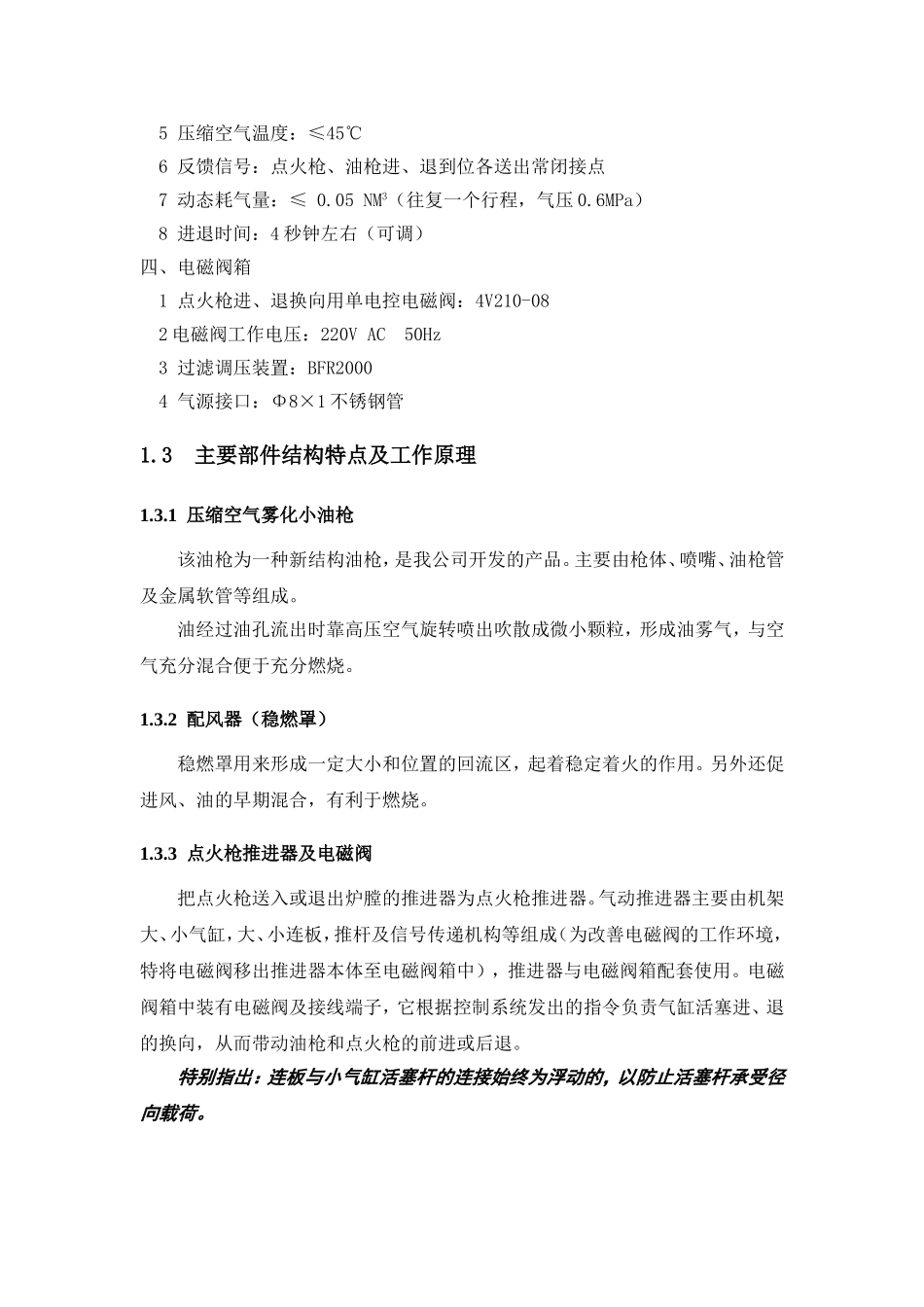

乌海热电厂1#炉小油枪运行维护方案1.1概述该组合式油燃烧装置是我公司为华能北方联合发电厂2×200MW机组锅炉而设计、制造。油燃烧器分一层4支布置共4套，均为直杆燃烧器。该小油枪系统，其由油枪（HRLQJ-Ⅰ/200）、配风器（稳燃罩）、组合推进器和电磁阀箱等组成。本装置与高能点火装置（HRHZ-20另有说明书）组合就构成了燃油点火燃烧系统。该系统可在炉膛安全监控系统（FSSS）指令下自动地把点火枪送入煤粉燃烧器、打火、喷油点燃，并借助火焰检测装置把着火信号送出，监测燃料油是否燃烧，构成了燃料油点火燃烧的自动化。该系统可以用于锅炉启动点火及低负荷稳燃。1.2主要技术参数一、油枪：1燃油品质：0#轻柴油2燃油粘度：≤4°E3雾化方式：压缩空气雾化4额定压力：0.7～1.0MPa（油枪入口）5额定出力：80-160kg/h6雾化角：30°二、配风器（稳燃罩）1稳燃罩直径：Φ127mm2配风温度：常温，风压3.0Pa三、点火枪推进器1点火枪驱动气缸（小气缸）：Φ40×330mm2小气缸理论推力：753N(气压0.6MPa)3小气缸理论拉力：633N(气压0.5MPa)4压缩空气压力：0.4～0.7MPa5压缩空气温度：≤45℃6反馈信号：点火枪、油枪进、退到位各送出常闭接点7动态耗气量：≤0.05NM3（往复一个行程，气压0.6MPa）8进退时间：4秒钟左右（可调）四、电磁阀箱1点火枪进、退换向用单电控电磁阀：4V210-082电磁阀工作电压：220VAC50Hz3过滤调压装置：BFR20004气源接口：Φ8×1不锈钢管1.3主要部件结构特点及工作原理1.3.1压缩空气雾化小油枪该油枪为一种新结构油枪，是我公司开发的产品。主要由枪体、喷嘴、油枪管及金属软管等组成。油经过油孔流出时靠高压空气旋转喷出吹散成微小颗粒，形成油雾气，与空气充分混合便于充分燃烧。1.3.2配风器（稳燃罩）稳燃罩用来形成一定大小和位置的回流区，起着稳定着火的作用。另外还促进风、油的早期混合，有利于燃烧。1.3.3点火枪推进器及电磁阀把点火枪送入或退出炉膛的推进器为点火枪推进器。气动推进器主要由机架大、小气缸，大、小连板，推杆及信号传递机构等组成（为改善电磁阀的工作环境，特将电磁阀移出推进器本体至电磁阀箱中），推进器与电磁阀箱配套使用。电磁阀箱中装有电磁阀及接线端子，它根据控制系统发出的指令负责气缸活塞进、退的换向，从而带动油枪和点火枪的前进或后退。特别指出：连板与小气缸活塞杆的连接始终为浮动的，以防止活塞杆承受径向载荷。1.4日常维护1.4.1油枪1初次及拆装油枪投运前必须清理，吹扫油系统管路，不允许有残存铁屑、焊渣、铁锈等异物。燃油应过滤、防止油枪堵塞。进油金属软管连接时必须保证密封可靠；2拆装时油枪头部螺纹部分应涂上防热咬合的高温润滑剂（767高温防咬合剂或石墨膏），螺帽拧紧力矩100-120牛顿米；3拆装时，要注意调整头部与稳燃器的相对位置，使火焰形状合理，燃烧良好。稳燃罩不积灰、不烧损。还要注意检查油枪雾化质量，及时发现可能由各种污物引起的堵塞。4油枪运行，应建立合理的维护计划，对油枪头进行清洗，保证其正常运行；5油枪停运后要及时吹扫，不允许枪管中有积油。6在拆卸、清理油枪头部时，切不可损伤喷嘴及雾化零件。装配时各精密加工的密封面务必保持干净。7油枪长期不用应该定时吹扫，防止油枪头积粉堵塞。应每隔7天左右吹扫一次。吹扫时，打到就地位置，就地开启吹扫阀，大约吹扫5分钟，吹扫结束打回到远控位置。1.5常见故障与排除方法故障现象故障原因排除方法1、油枪雾化不好，分布不均匀A：油压调整不合适B：燃油粘度大C：喷孔堵塞或结合面未压紧D：因磨损，喷头结构参数改变E：喷头结焦A：调整到规定值B：提高油温，使粘度≤4°C：清洗、压牢D：更换喷头E：吹扫要彻底，阀门不能泄漏2、送电、送气后，气缸不能正常A：气源压力小于额定值B：气管接头严重泄漏A：提高气源压力B：拧紧接头或重加螺纹密封垫进、退或进、退到位后，过一段时间逐渐自行退出或进入炉膛C：气缸内部泄漏严重D：气道块节流孔堵塞E：点火枪导管内有障碍物或点火枪弯曲F：电磁阀不换向a:电磁阀手控开关未处于电控位b:电磁头无信号c:电磁线圈断线d:压缩空气太脏，污染活塞组件或堵塞先导阀进气孔e:先导阀密封件损坏f:活...
