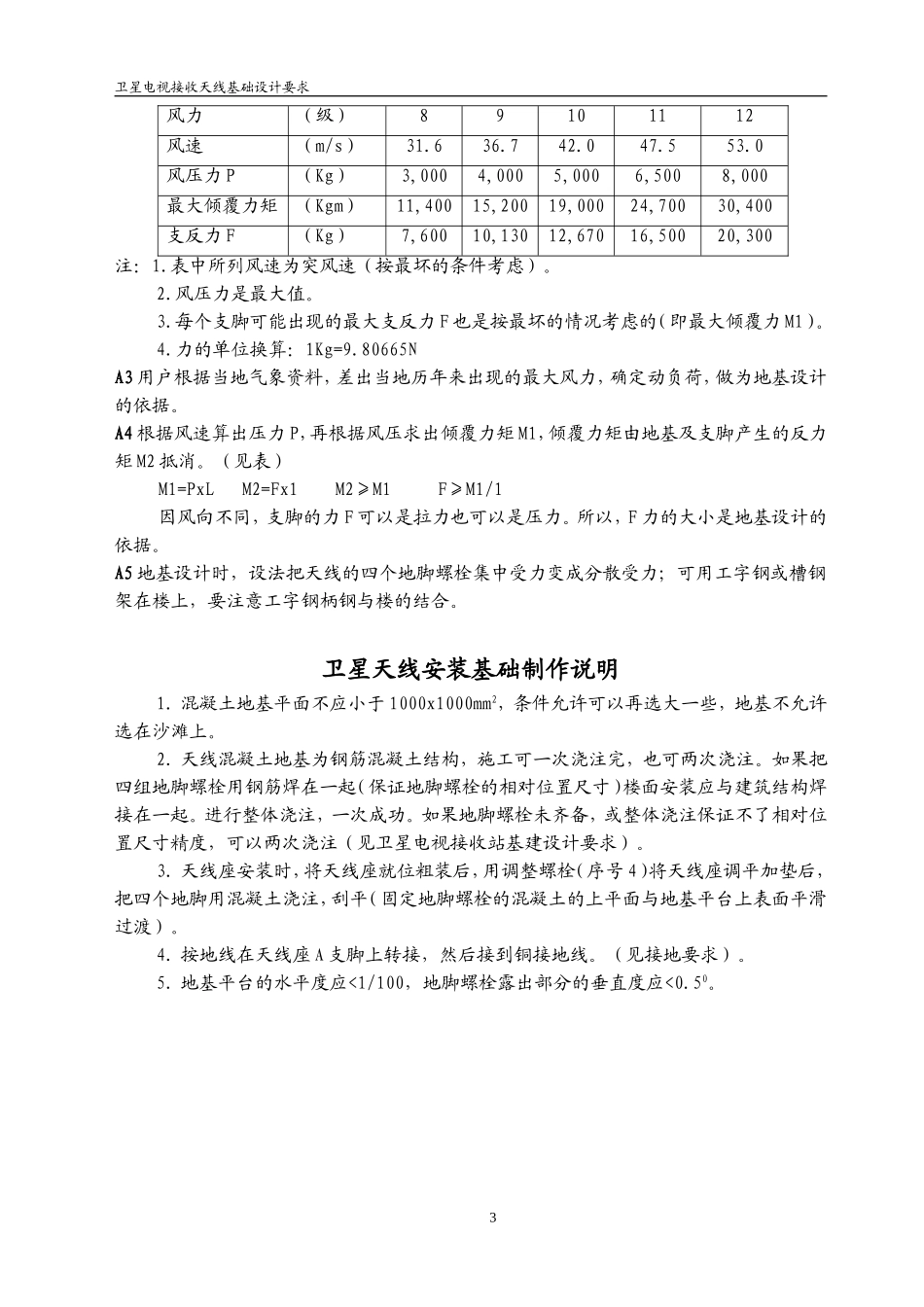

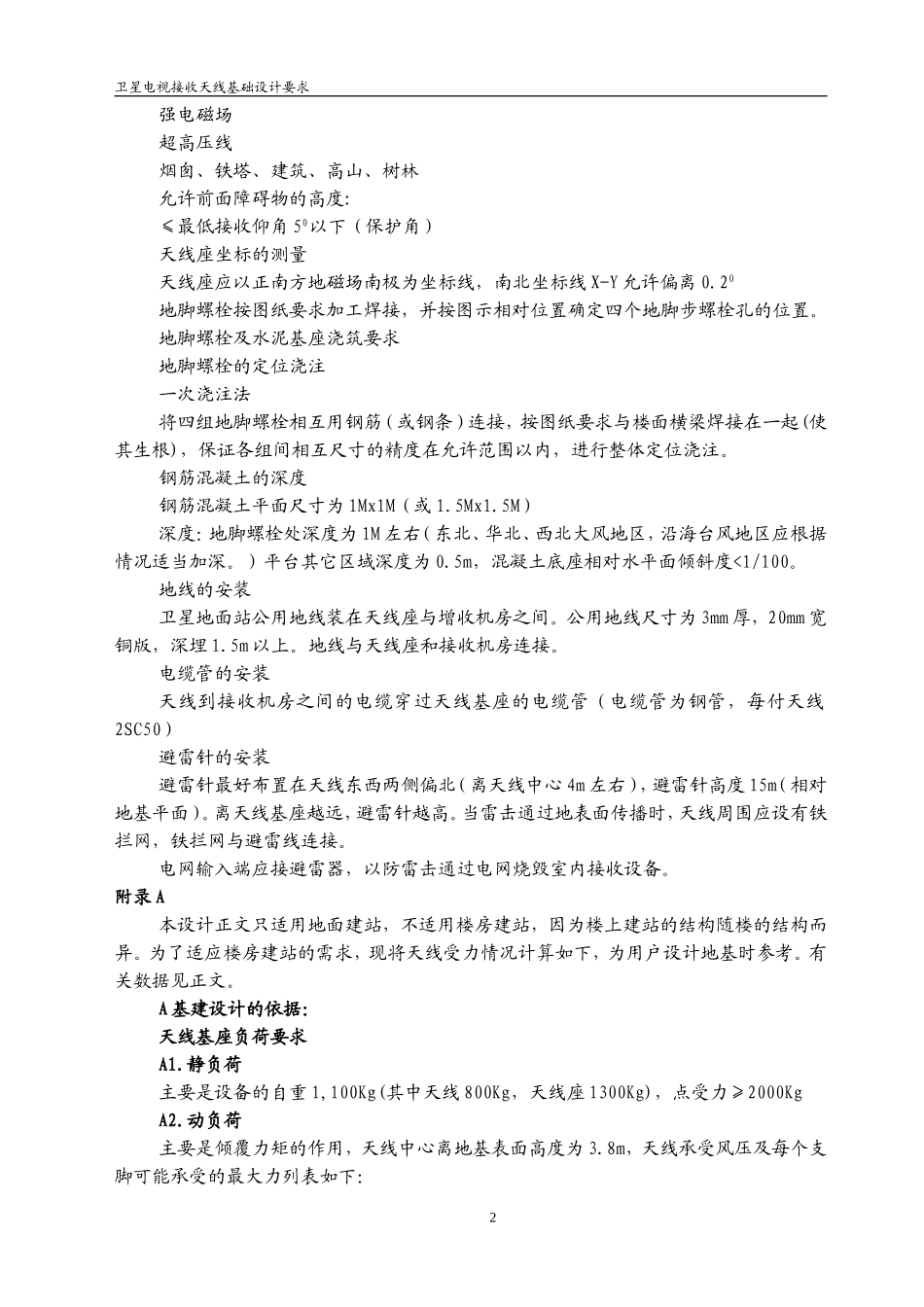

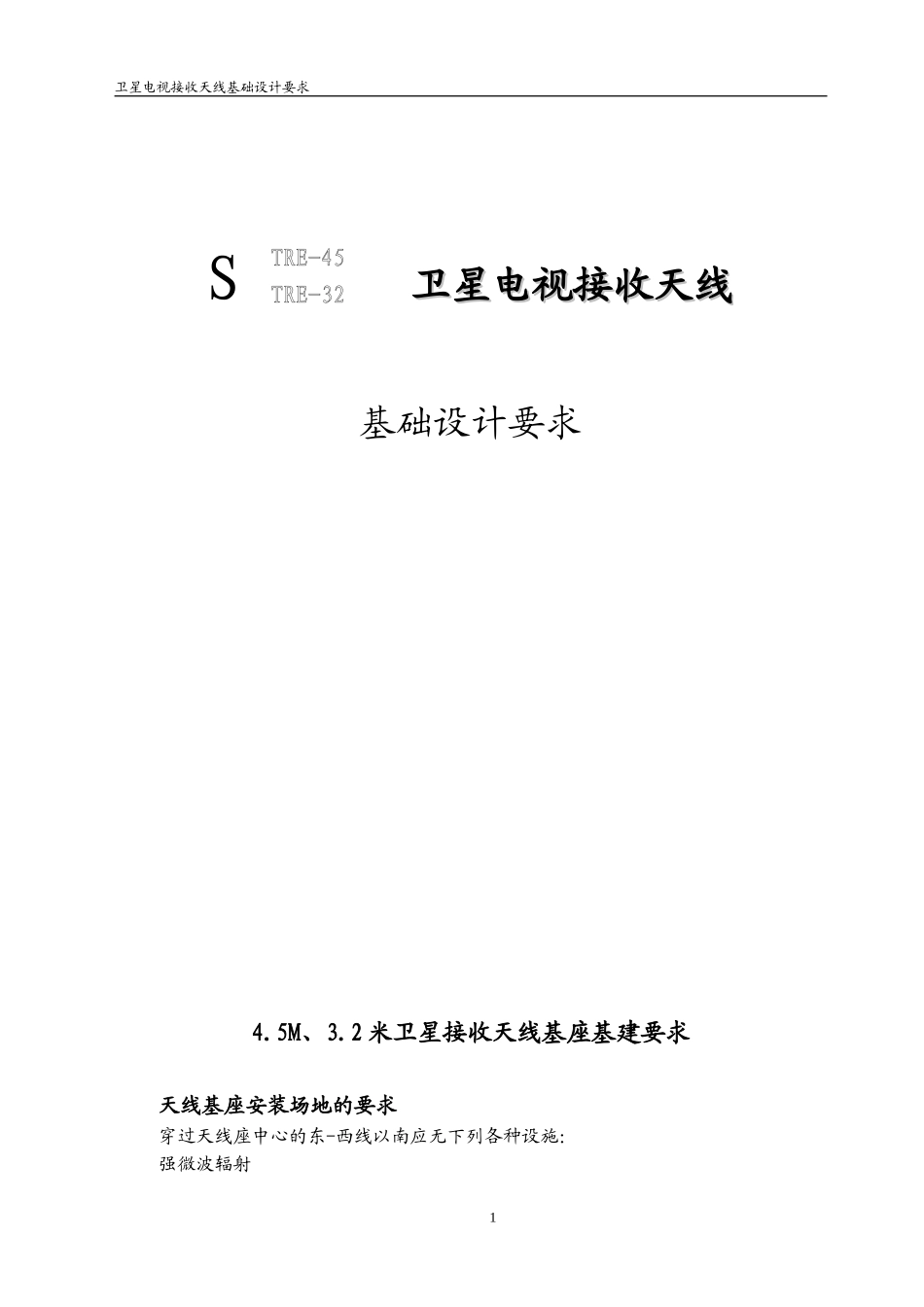

卫星电视接收天线基础设计要求STRE-45TRE-32卫星电视接收天线卫星电视接收天线基础设计要求4.5M、3.2米卫星接收天线基座基建要求天线基座安装场地的要求穿过天线座中心的东-西线以南应无下列各种设施：强微波辐射1卫星电视接收天线基础设计要求强电磁场超高压线烟囱、铁塔、建筑、高山、树林允许前面障碍物的高度:≤最低接收仰角50以下（保护角）天线座坐标的测量天线座应以正南方地磁场南极为坐标线，南北坐标线X-Y允许偏离0.20地脚螺栓按图纸要求加工焊接，并按图示相对位置确定四个地脚步螺栓孔的位置。地脚螺栓及水泥基座浇筑要求地脚螺栓的定位浇注一次浇注法将四组地脚螺栓相互用钢筋（或钢条）连接，按图纸要求与楼面横梁焊接在一起(使其生根)，保证各组间相互尺寸的精度在允许范围以内，进行整体定位浇注。钢筋混凝土的深度钢筋混凝土平面尺寸为1Mx1M（或1.5Mx1.5M）深度：地脚螺栓处深度为1M左右（东北、华北、西北大风地区，沿海台风地区应根据情况适当加深。）平台其它区域深度为0.5m，混凝土底座相对水平面倾斜度<1/100。地线的安装卫星地面站公用地线装在天线座与增收机房之间。公用地线尺寸为3mm厚，20mm宽铜版，深埋1.5m以上。地线与天线座和接收机房连接。电缆管的安装天线到接收机房之间的电缆穿过天线基座的电缆管（电缆管为钢管，每付天线2SC50）避雷针的安装避雷针最好布置在天线东西两侧偏北（离天线中心4m左右），避雷针高度15m（相对地基平面）。离天线基座越远，避雷针越高。当雷击通过地表面传播时，天线周围应设有铁拦网，铁拦网与避雷线连接。电网输入端应接避雷器，以防雷击通过电网烧毁室内接收设备。附录A本设计正文只适用地面建站，不适用楼房建站，因为楼上建站的结构随楼的结构而异。为了适应楼房建站的需求，现将天线受力情况计算如下，为用户设计地基时参考。有关数据见正文。A基建设计的依据：天线基座负荷要求A1.静负荷主要是设备的自重1,100Kg(其中天线800Kg，天线座1300Kg)，点受力≥2000KgA2.动负荷主要是倾覆力矩的作用，天线中心离地基表面高度为3.8m，天线承受风压及每个支脚可能承受的最大力列表如下：2卫星电视接收天线基础设计要求风力（级）89101112风速（m/s）31.636.742.047.553.0风压力P（Kg）3,0004,0005,0006,5008,000最大倾覆力矩（Kgm）11,40015,20019,00024,70030,400支反力F（Kg）7,60010,13012,67016,50020,300注：1.表中所列风速为突风速（按最坏的条件考虑）。2.风压力是最大值。3.每个支脚可能出现的最大支反力F也是按最坏的情况考虑的（即最大倾覆力M1）。4.力的单位换算：1Kg=9.80665NA3用户根据当地气象资料，差出当地历年来出现的最大风力，确定动负荷，做为地基设计的依据。A4根据风速算出压力P，再根据风压求出倾覆力矩M1，倾覆力矩由地基及支脚产生的反力矩M2抵消。（见表）M1=PxLM2=Fx1M2≥M1F≥M1/1因风向不同，支脚的力F可以是拉力也可以是压力。所以，F力的大小是地基设计的依据。A5地基设计时，设法把天线的四个地脚螺栓集中受力变成分散受力；可用工字钢或槽钢架在楼上，要注意工字钢柄钢与楼的结合。卫星天线安装基础制作说明1.混凝土地基平面不应小于1000x1000mm2，条件允许可以再选大一些，地基不允许选在沙滩上。2.天线混凝土地基为钢筋混凝土结构，施工可一次浇注完，也可两次浇注。如果把四组地脚螺栓用钢筋焊在一起（保证地脚螺栓的相对位置尺寸）楼面安装应与建筑结构焊接在一起。进行整体浇注，一次成功。如果地脚螺栓未齐备，或整体浇注保证不了相对位置尺寸精度，可以两次浇注（见卫星电视接收站基建设计要求）。3.天线座安装时，将天线座就位粗装后，用调整螺栓（序号4）将天线座调平加垫后，把四个地脚用混凝土浇注，刮平（固定地脚螺栓的混凝土的上平面与地基平台上表面平滑过渡）。4.按地线在天线座A支脚上转接，然后接到铜接地线。（见接地要求）。5.地基平台的水平度应<1/100，地脚螺栓露出部分的垂直度应<0.50。3
