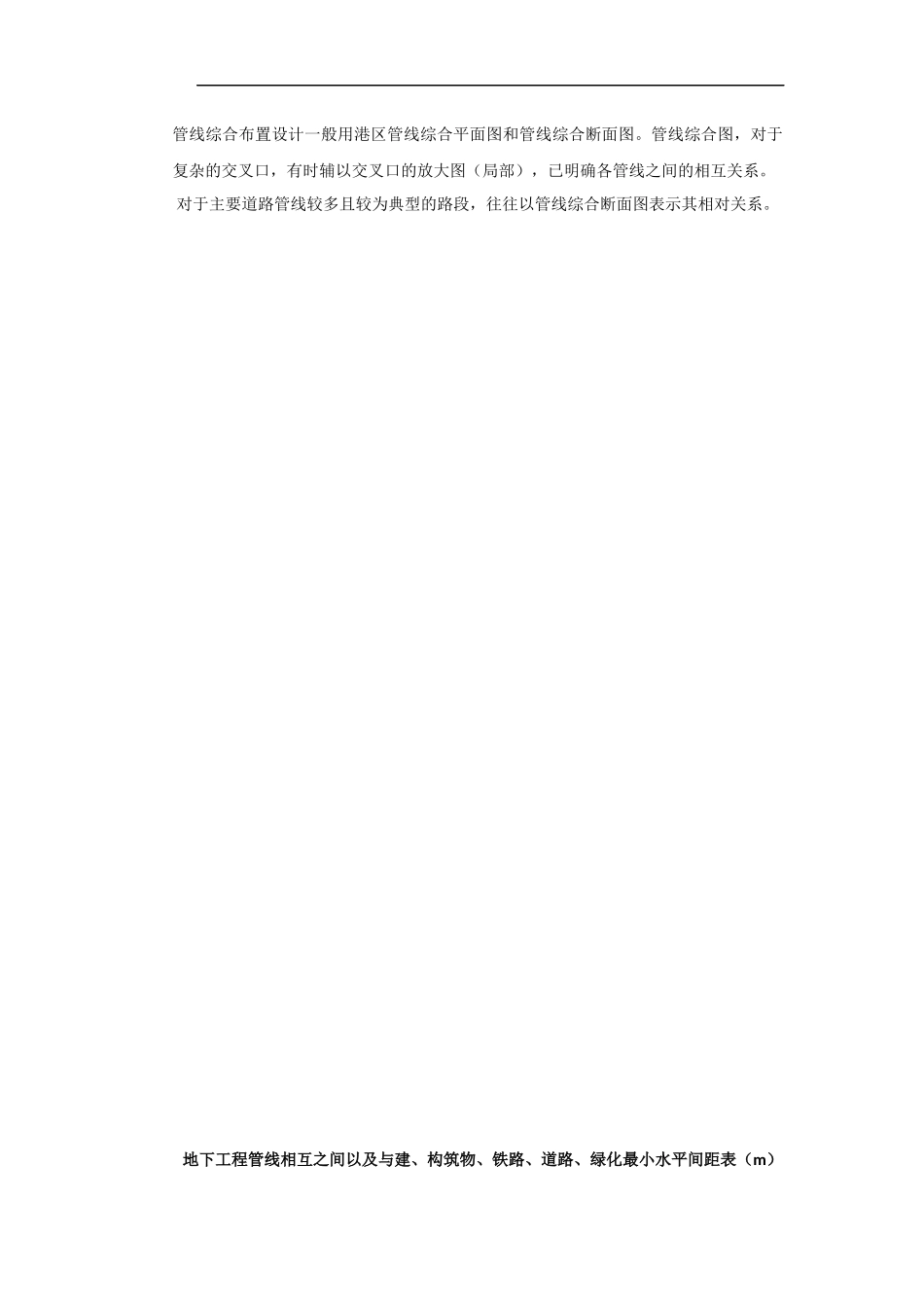

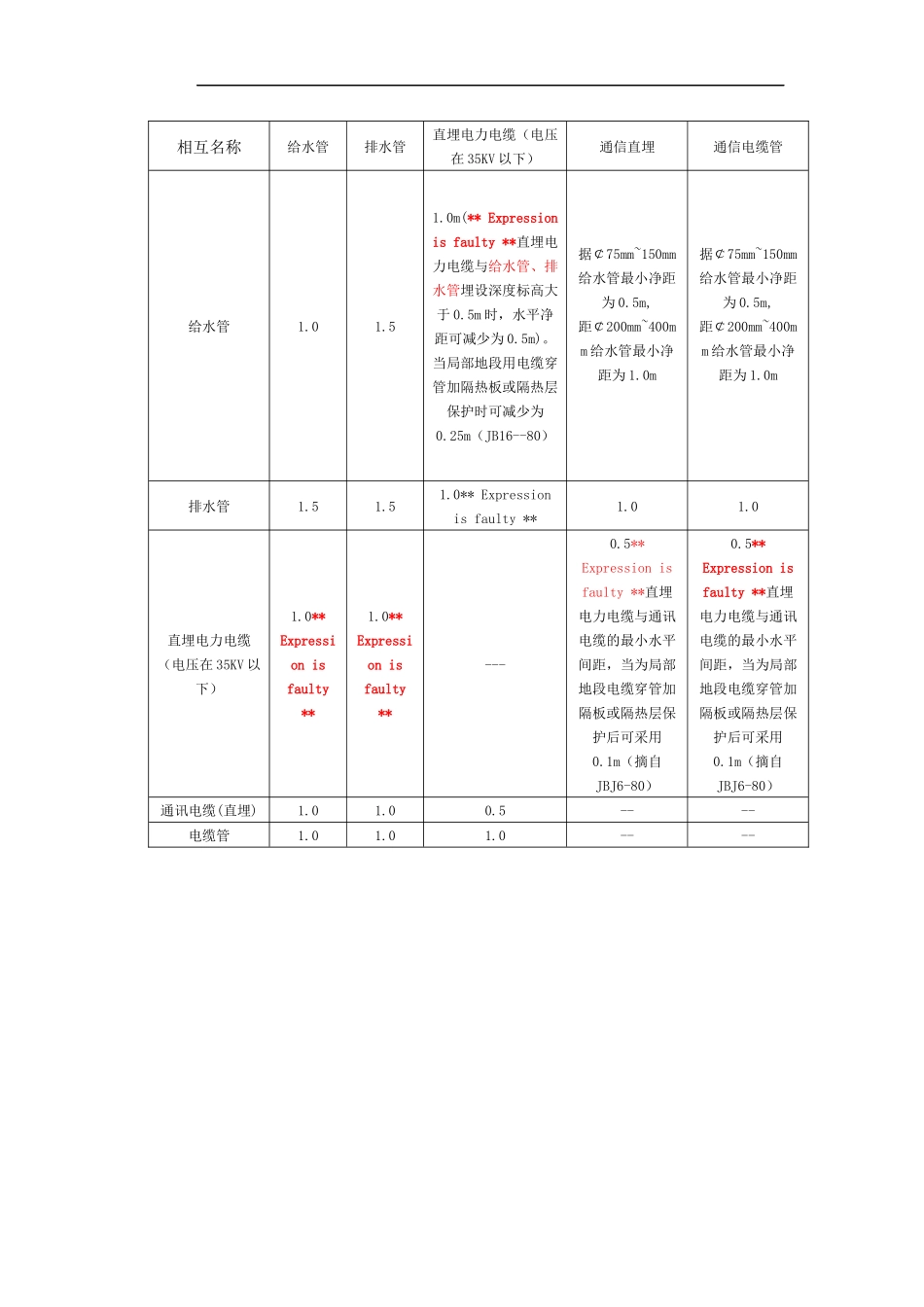

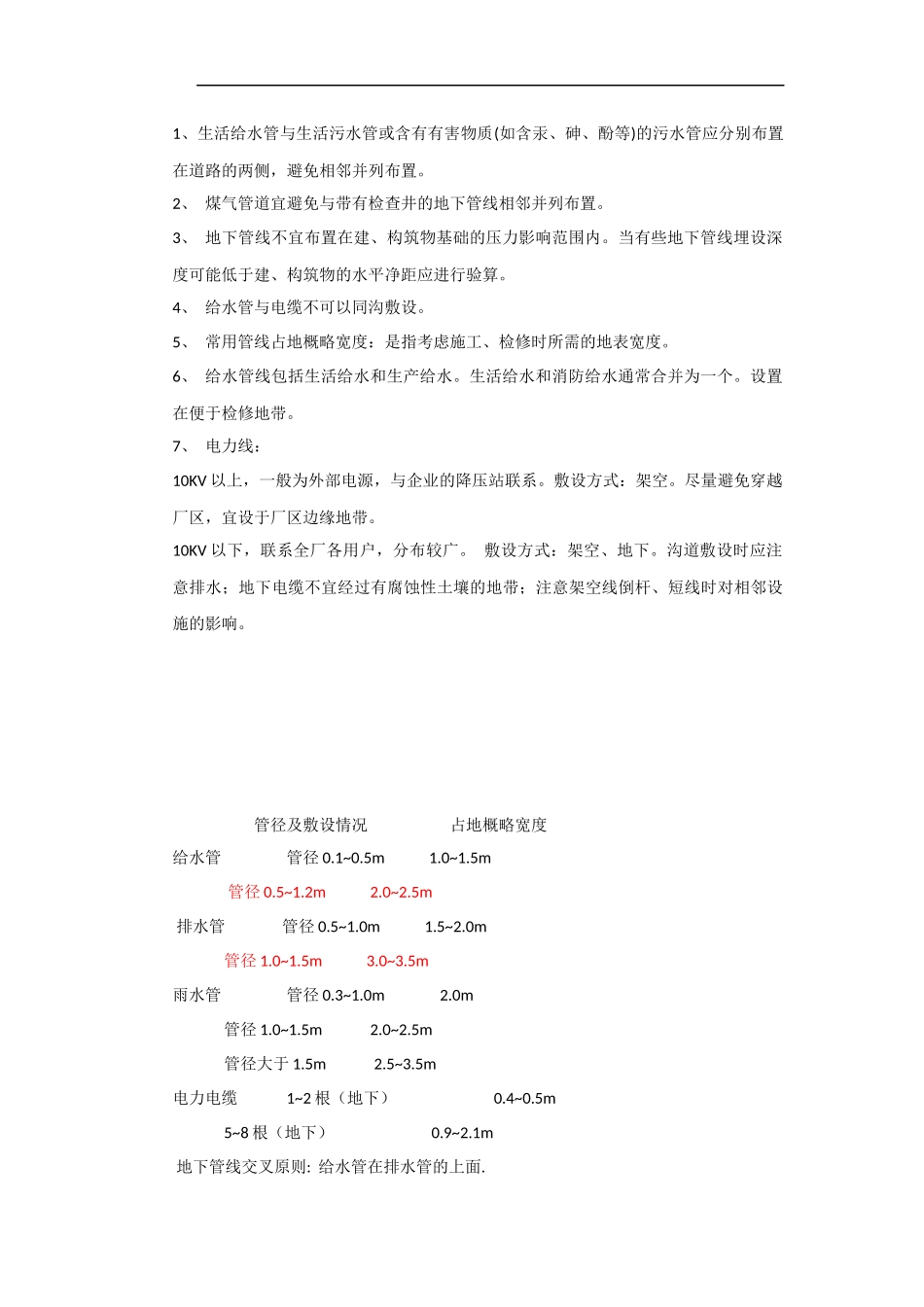

1、生活给水管与生活污水管或含有有害物质(如含汞、砷、酚等)的污水管应分别布置在道路的两侧，避免相邻并列布置。2、煤气管道宜避免与带有检查井的地下管线相邻并列布置。3、地下管线不宜布置在建、构筑物基础的压力影响范围内。当有些地下管线埋设深度可能低于建、构筑物的水平净距应进行验算。4、给水管与电缆不可以同沟敷设。5、常用管线占地概略宽度：是指考虑施工、检修时所需的地表宽度。6、给水管线包括生活给水和生产给水。生活给水和消防给水通常合并为一个。设置在便于检修地带。7、电力线：10KV以上，一般为外部电源，与企业的降压站联系。敷设方式：架空。尽量避免穿越厂区，宜设于厂区边缘地带。10KV以下，联系全厂各用户，分布较广。敷设方式：架空、地下。沟道敷设时应注意排水；地下电缆不宜经过有腐蚀性土壤的地带；注意架空线倒杆、短线时对相邻设施的影响。管径及敷设情况占地概略宽度给水管管径0.1~0.5m1.0~1.5m管径0.5~1.2m2.0~2.5m排水管管径0.5~1.0m1.5~2.0m管径1.0~1.5m3.0~3.5m雨水管管径0.3~1.0m2.0m管径1.0~1.5m2.0~2.5m管径大于1.5m2.5~3.5m电力电缆1~2根（地下）0.4~0.5m5~8根（地下）0.9~2.1m地下管线交叉原则:给水管在排水管的上面.管线综合布置设计一般用港区管线综合平面图和管线综合断面图。管线综合图，对于复杂的交叉口，有时辅以交叉口的放大图（局部），已明确各管线之间的相互关系。对于主要道路管线较多且较为典型的路段，往往以管线综合断面图表示其相对关系。地下工程管线相互之间以及与建、构筑物、铁路、道路、绿化最小水平间距表（m）相互名称给水管排水管直埋电力电缆（电压在35KV以下）通信直埋通信电缆管给水管1.01.51.0m(**Expressionisfaulty**直埋电力电缆与给水管、排水管埋设深度标高大于0.5m时，水平净距可减少为0.5m)。当局部地段用电缆穿管加隔热板或隔热层保护时可减少为0.25m（JB16--80）据￠75mm~150mm给水管最小净距为0.5m,距￠200mm~400mm给水管最小净距为1.0m据￠75mm~150mm给水管最小净距为0.5m,距￠200mm~400mm给水管最小净距为1.0m排水管1.51.51.0**Expressionisfaulty**1.01.0直埋电力电缆（电压在35KV以下）1.0**Expressionisfaulty**1.0**Expressionisfaulty**---0.5**Expressionisfaulty**直埋电力电缆与通讯电缆的最小水平间距，当为局部地段电缆穿管加隔板或隔热层保护后可采用0.1m（摘自JBJ6-80）0.5**Expressionisfaulty**直埋电力电缆与通讯电缆的最小水平间距，当为局部地段电缆穿管加隔板或隔热层保护后可采用0.1m（摘自JBJ6-80）通讯电缆(直埋)1.01.00.5----电缆管1.01.01.0----地下工程管线相互之间以及与建、构筑物、铁路、道路、绿化最小水平间距表（m）相互名称给水管排水管直埋电力电缆（电压在35KV以下）通信直埋通信电缆管建筑物（基础边缘）3.02.5**Expressionisfaulty**当管道埋深浅与建筑物基础时一般不小于2.5m（压力管不小于5m）;管道埋深深于建筑物基础时，除按计算确定外，不小于3.0m。（JB14--74）直埋电力电缆与建筑物平行敷设时，电缆应埋设在建筑物散水坡外。路灯电缆与道路平行时，距离不限；直埋通信电缆与建筑物散水坡边缘最小水平净距0.5m；1.5架空管架（基础边缘）2.02.00.50.61.510KV以下照明、通信电杆（中心线）1.01.50.60.50.5围墙（基础边缘）1.51.50.50.51.0道路（路面边缘）1.51.51.5直埋电力电缆与建筑物平行敷设时，电缆应埋设在建筑物散水坡外。路灯电缆与道路平行时，距离不限；1.01.0排水沟边缘1.01.01.01.01.0港内道路的路面一般选用高级或中级路面。港内道路一般不设置高出路面的路缘石，码头前方作业地带和库场区的道路与堆场无明显的分界。路面宽度取值应根据工艺要求，通行车辆和流动机械类型，交通量等因素确定。港内道路平面转弯处，一般不设标高和加宽。混合交通量较大的路段，可根据实际情况适当加宽路面或分设慢车道、人行道。城市型道路的横向有单、双面坡、道牙、雨水井排水。一般路面宽度＞＝6M时，采用双面破，有道牙的城市型道路，一般适用于美观要求较高的港道区及港区的主干道，港区库、场及码头周边道路，为便于车辆的进出，一般不设道牙，...
