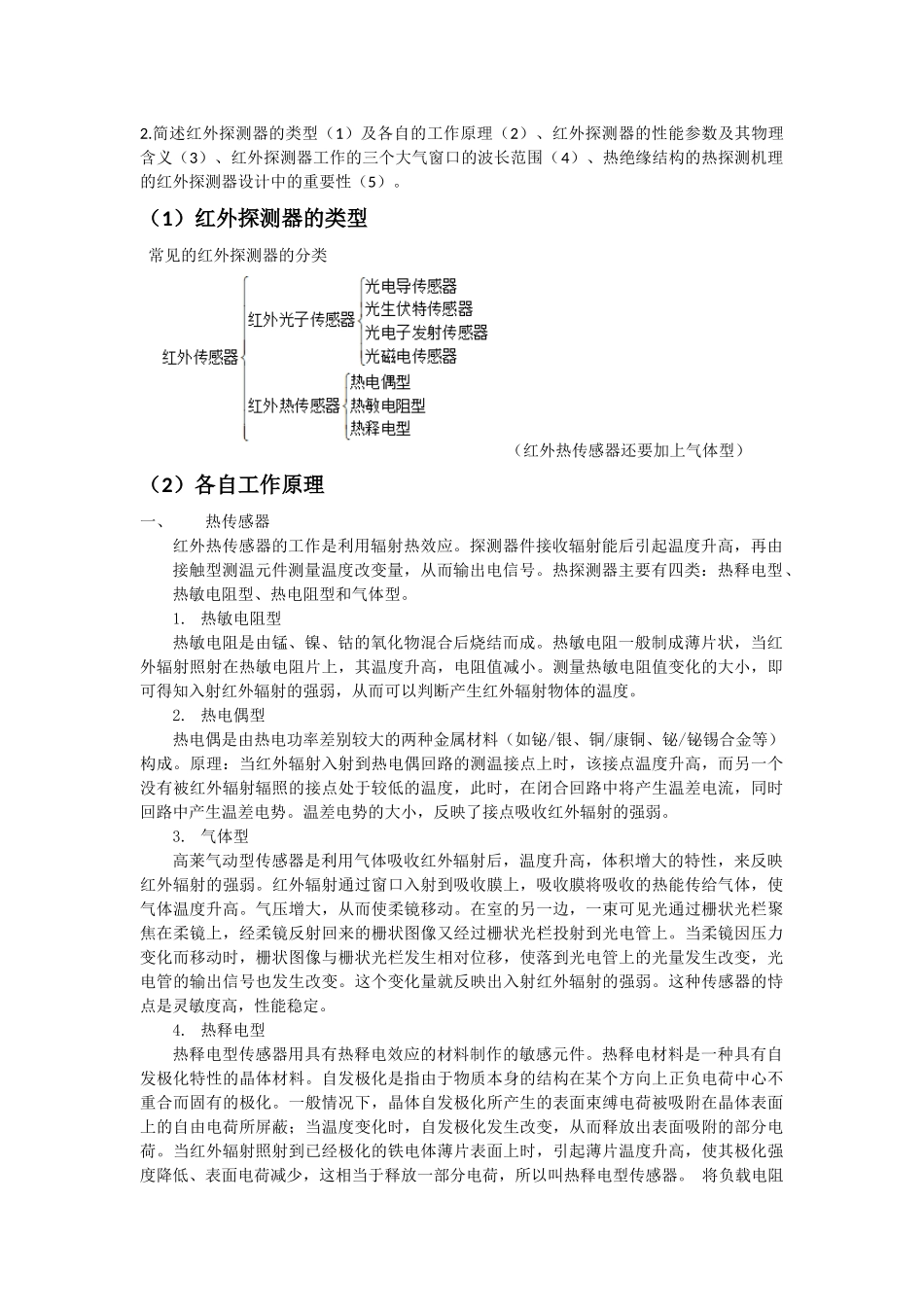

2.简述红外探测器的类型（1）及各自的工作原理（2）、红外探测器的性能参数及其物理含义（3）、红外探测器工作的三个大气窗口的波长范围（4）、热绝缘结构的热探测机理的红外探测器设计中的重要性（5）。（1）红外探测器的类型常见的红外探测器的分类（红外热传感器还要加上气体型）（2）各自工作原理一、热传感器红外热传感器的工作是利用辐射热效应。探测器件接收辐射能后引起温度升高，再由接触型测温元件测量温度改变量，从而输出电信号。热探测器主要有四类：热释电型、热敏电阻型、热电阻型和气体型。1.热敏电阻型热敏电阻是由锰、镍、钴的氧化物混合后烧结而成。热敏电阻一般制成薄片状，当红外辐射照射在热敏电阻片上，其温度升高，电阻值减小。测量热敏电阻值变化的大小，即可得知入射红外辐射的强弱，从而可以判断产生红外辐射物体的温度。2.热电偶型热电偶是由热电功率差别较大的两种金属材料（如铋/银、铜/康铜、铋/铋锡合金等）构成。原理：当红外辐射入射到热电偶回路的测温接点上时，该接点温度升高，而另一个没有被红外辐射辐照的接点处于较低的温度，此时，在闭合回路中将产生温差电流，同时回路中产生温差电势。温差电势的大小，反映了接点吸收红外辐射的强弱。3.气体型高莱气动型传感器是利用气体吸收红外辐射后，温度升高，体积增大的特性，来反映红外辐射的强弱。红外辐射通过窗口入射到吸收膜上，吸收膜将吸收的热能传给气体，使气体温度升高。气压增大，从而使柔镜移动。在室的另一边，一束可见光通过栅状光栏聚焦在柔镜上，经柔镜反射回来的栅状图像又经过栅状光栏投射到光电管上。当柔镜因压力变化而移动时，栅状图像与栅状光栏发生相对位移，使落到光电管上的光量发生改变，光电管的输出信号也发生改变。这个变化量就反映出入射红外辐射的强弱。这种传感器的恃点是灵敏度高，性能稳定。4.热释电型热释电型传感器用具有热释电效应的材料制作的敏感元件。热释电材料是一种具有自发极化特性的晶体材料。自发极化是指由于物质本身的结构在某个方向上正负电荷中心不重合而固有的极化。一般情况下，晶体自发极化所产生的表面束缚电荷被吸附在晶体表面上的自由电荷所屏蔽；当温度变化时，自发极化发生改变，从而释放出表面吸附的部分电荷。当红外辐射照射到已经极化的铁电体薄片表面上时，引起薄片温度升高，使其极化强度降低、表面电荷减少，这相当于释放一部分电荷，所以叫热释电型传感器。将负载电阻与铁电体薄片相连，则负载电阻上便产生一个电信号输出。输出信号的大小，取决于薄片温度变化的快慢，从而反映出入射的红外辐射的强弱。由此可见，热释电型红外传感器的电压响应率正比于入射辐射变化的速率。当恒定的红外辐射照射在热释电传感器上时，传感器没有电信号输出；只有铁电体温度处于变化过程中，才有电信号输出。必须对红外辐射进行调制（或称斩光），使恒定的辐射变成交变辐射，不断引起传感器的温度变化，才能导致热释电产生，并输出交变的信号。二、光子传感器光子探测器的工作机理是利用入射光辐射的光子流与探测器材料中的电子互相作用，从而改变电子的能量状态，引起各种电学现象，这种现象称为光子效应。光子探测器有内光电和外光电探测器两种，后者又分为光电导、光生伏特和光磁电探测器等三种。1.光电导型当红外辐射照射在某些半导体材料表面上时，半导体材料中有些电子和空穴可以从原来不导电的束缚状态变为能导电的自由状态，使半导体的导电率增加，这种现象叫光电导现象。利用光电导现象制成的传感器称为光电导传感器，如PbS、PbSe、InSb、HgCdTe等材料都可制造光电导传感器。2.光生伏特型当红外辐射照射在某些半导体材料的pn结上时，在结内电场的作用下，自由电子移向n区，空穴移向P区。如果pn结开路，则在pn结两端便产生一个附加电势，称为光生电动势。利用这个效应制成的传感器称为光生伏特传感器或pn结传感器。3.光磁电型当红外辐射照射在某些半导体材料的表面上时，材料表面的电子和空穴将向内部扩散，在扩散中若受强磁场的作用，电子与空穴则各偏向一边，因而产生开路电压，这种现象称为光磁电效应。利用此效应制成的红外传感器...
