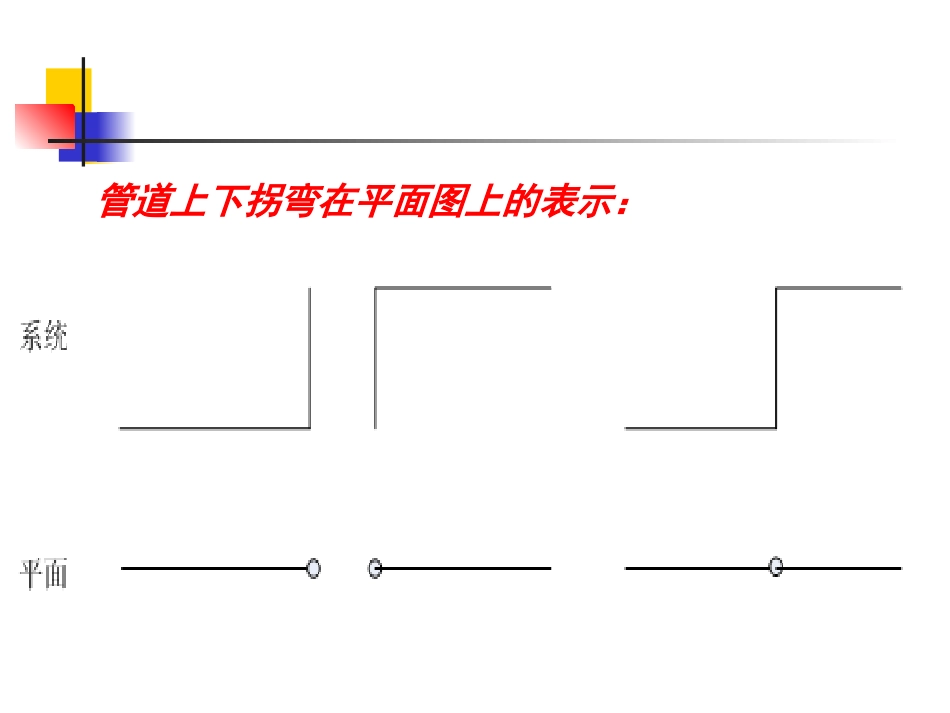

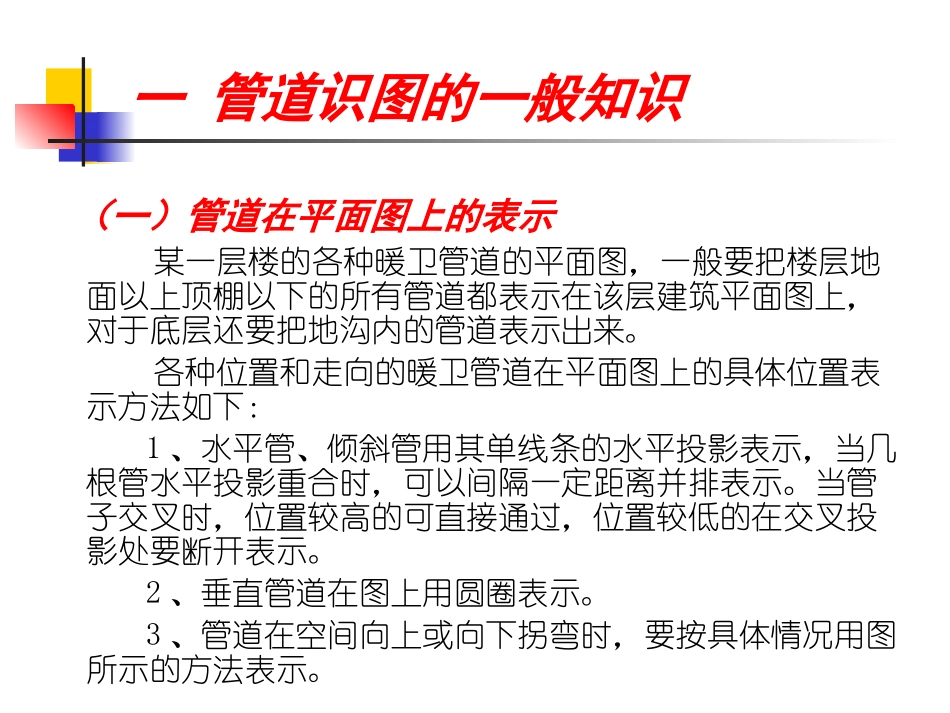

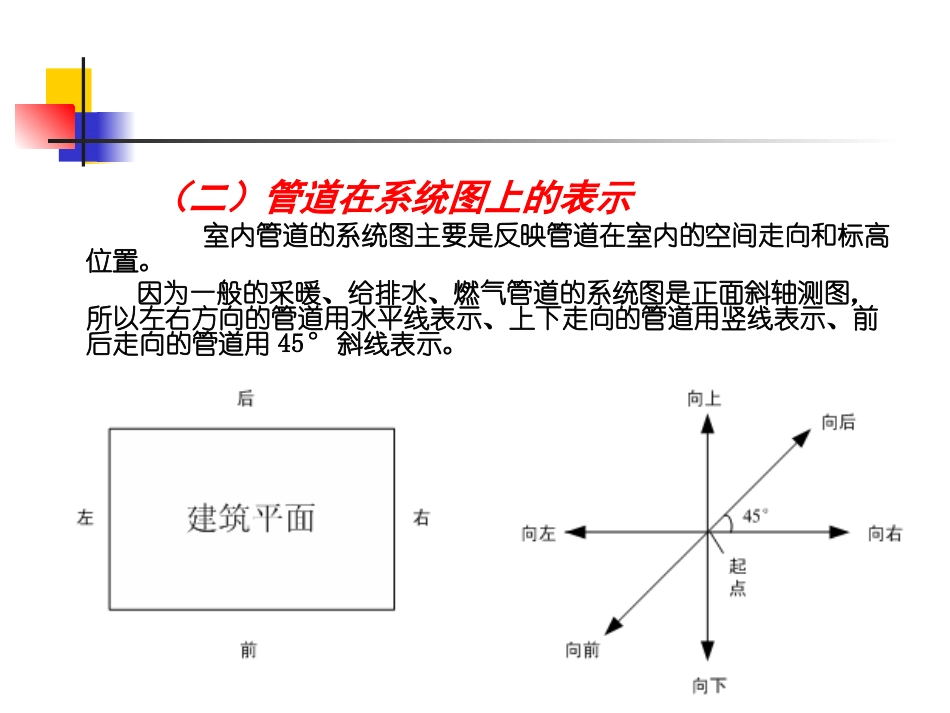

一管道识图的一般知识（一）管道在平面图上的表示某一层楼的各种暖卫管道的平面图，一般要把楼层地面以上顶棚以下的所有管道都表示在该层建筑平面图上，对于底层还要把地沟内的管道表示出来。各种位置和走向的暖卫管道在平面图上的具体位置表示方法如下：1、水平管、倾斜管用其单线条的水平投影表示，当几根管水平投影重合时，可以间隔一定距离并排表示。当管子交叉时，位置较高的可直接通过，位置较低的在交叉投影处要断开表示。2、垂直管道在图上用圆圈表示。3、管道在空间向上或向下拐弯时，要按具体情况用图所示的方法表示。管道上下拐弯在平面图上的表示：（二）管道在系统图上的表示室内管道的系统图主要是反映管道在室内的空间走向和标高位置。因为一般的采暖、给排水、燃气管道的系统图是正面斜轴测图，所以左右方向的管道用水平线表示、上下走向的管道用竖线表示、前后走向的管道用45°斜线表示。（三）管道标高、坡度、管径的标注1、标高管道的标高符号一般在一段管子的起点或终点，标高数字对于采暖、给水、燃气管道常指管中心处的相对于±0.000的高度；对于排水管道常指管内底的相对标高。标高以米为单位。2、坡度坡度符号可标在管子的上方或下方，其箭头所指的一端是管子的低端，一般表示为。3、管径管径用公称直径标注，一段管子的管径一般标注在该管子的两头，而中间不再标注，即“标两头带中间”。如图：二室内给排水工程施工图识读一、施工图的组成与内容室内给排水工程施工图主要由首页、平面图、系统图、详图四个部分组成。（一）首页施工首页的内容主要是设计说明、小型工程的图纸目录、图例符号，主要设备材料明细表一般也放在首页上。（二）平面图平面图表示建筑物各层给排水管道与设备的平面布置。内容包括：1、用水房间的名称、编号、卫生器具或用水设备的类型、位置；2、给水引入管、污水排出管的位置、名称与管径；3、给排水干、立、支管的位置，管径与立管编号；4、水表、阀门、清扫口等附件的位置。5、给排水平面图的比例一般与建筑平面图相同，常用1：100、1：200、1：50等。（三）系统图系统图也称轴测图或透视图。表示给排水系统的空间位置以及各层间、前后左右间的关系。给水、排水系统图应分别绘制，在系统图上要标明各立管编号、管段直径、管道标高、坡度等。其比例与平面图相同。（四）详图详图表示卫生器具、设备或节点的详细构造与安装尺和要求。如能选用国家标准图时，可不出详图，但要加以说明，给出标准图号。常用比例为1：10-1：50.三、施工图识读识读施工图的顺序是：首页—平面图—系统图—详图。识图时并且要注意平面图与系统图相互对照，注意掌握各种图纸上的主要内容。（一）平面图的识读给排水管道和设备的平面布置图是室内给排水工程施工图纸中最基本和最重要的图，在识读该图时应注意掌握以下主要内容：1、查明卫生器具和用水设备的类型、数量、安装位置、接管方式。2、弄清给水引入管和污水排出管的平面走向、位置。3、分别查明给水、排水干管、立管、横管、支管的平面位置和走向。（二）系统图的识读在给水的系统图上不画出卫生器，只用图例符号画出水龙头、淋浴器喷头、冲水水箱等。在排水的系统图上，也画不出主要卫生器具，只画出卫生器具下的存水弯或排水支管。识读系统图时要重点掌握下列两点：1、查明各部分给水管的空间走向、标高、管径尺寸及其变化情况、阀门的设置位置。2、查明各部分排水管道的空间走向、管路分支情况、管径尺寸及其变化，查明横管坡度、管道各部分标高、存水弯形式、清通设备的设置情况。（三）详图的识读室内给排水工程的详图主要有水表节点、卫生器具、管道支架等安装图。有的详图是选用标准图和通用图时，需查阅相应的标准图和通用图纸。
