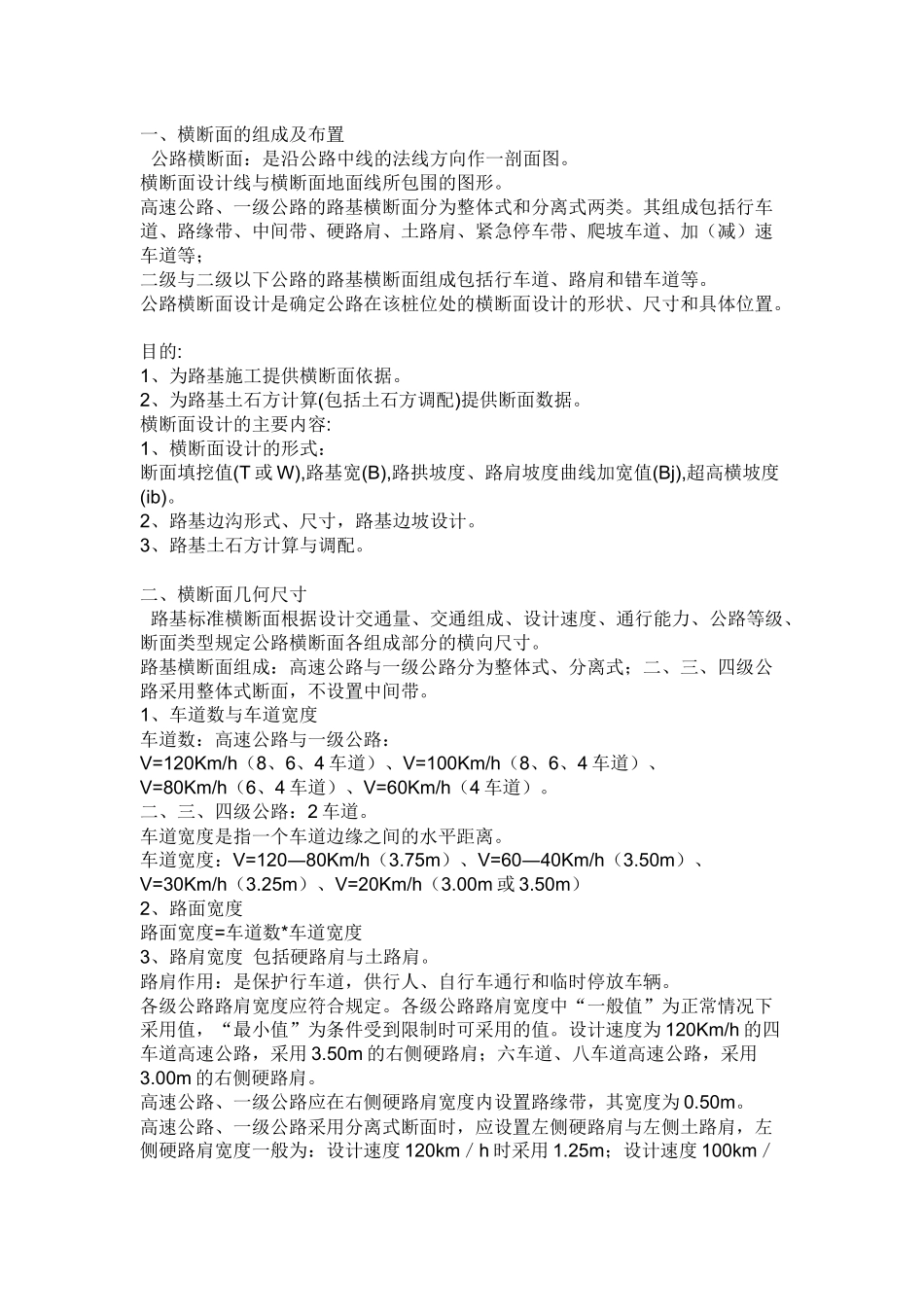

一、横断面的组成及布置公路横断面：是沿公路中线的法线方向作一剖面图。横断面设计线与横断面地面线所包围的图形。高速公路、一级公路的路基横断面分为整体式和分离式两类。其组成包括行车道、路缘带、中间带、硬路肩、土路肩、紧急停车带、爬坡车道、加（减）速车道等；二级与二级以下公路的路基横断面组成包括行车道、路肩和错车道等。公路横断面设计是确定公路在该桩位处的横断面设计的形状、尺寸和具体位置。目的:1、为路基施工提供横断面依据。2、为路基土石方计算(包括土石方调配)提供断面数据。横断面设计的主要内容:1、横断面设计的形式：断面填挖值(T或W),路基宽(B),路拱坡度、路肩坡度曲线加宽值(Bj),超高横坡度(ib)。2、路基边沟形式、尺寸，路基边坡设计。3、路基土石方计算与调配。二、横断面几何尺寸路基标准横断面根据设计交通量、交通组成、设计速度、通行能力、公路等级、断面类型规定公路横断面各组成部分的横向尺寸。路基横断面组成：高速公路与一级公路分为整体式、分离式；二、三、四级公路采用整体式断面，不设置中间带。1、车道数与车道宽度车道数：高速公路与一级公路：V=120Km/h（8、6、4车道）、V=100Km/h（8、6、4车道）、V=80Km/h（6、4车道）、V=60Km/h（4车道）。二、三、四级公路：2车道。车道宽度是指一个车道边缘之间的水平距离。车道宽度：V=120―80Km/h（3.75m）、V=60―40Km/h（3.50m）、V=30Km/h（3.25m）、V=20Km/h（3.00m或3.50m）2、路面宽度路面宽度=车道数*车道宽度3、路肩宽度包括硬路肩与土路肩。路肩作用：是保护行车道，供行人、自行车通行和临时停放车辆。各级公路路肩宽度应符合规定。各级公路路肩宽度中“一般值”为正常情况下采用值，“最小值”为条件受到限制时可采用的值。设计速度为120Km/h的四车道高速公路，采用3.50m的右侧硬路肩；六车道、八车道高速公路，采用3.00m的右侧硬路肩。高速公路、一级公路应在右侧硬路肩宽度内设置路缘带，其宽度为0.50m。高速公路、一级公路采用分离式断面时，应设置左侧硬路肩与左侧土路肩，左侧硬路肩宽度一般为：设计速度120km／h时采用1.25m；设计速度100km／h时采用1.00m；设计速度80km／h和60km／h时采用0.75m。左侧硬路肩宽度包含左侧路缘带宽度。左侧土路肩宽度一般为：设计速度120km／h、100km／h、80km／h时采用0.75m；设计速度60km／h时采用0.50m。八车道高速公路宜设置左侧硬路肩，其宽度为2.50m。左侧硬路肩宽度包含左侧路缘带宽度。设计速度20km／h的四级公路土路肩宽度，当采用单车道路面时，一般为0.50m，采用双车道路面时，一般为0.25m。4、中间带中间带由路线双向的两条左侧路缘带和中央分隔带组成。中央分隔带是分隔高速公路或一级公路上对向行车道的地带。(1)中间带的功能①分离不同方向的交通流，减少车辆的对向干扰，以防止无序的交叉运行和转弯运行。②在不妨碍公路限界的前提下，作为设置公路标牌的场地。③在交叉路口为左转车辆提供避让区域。④提供绿化带，以遮挡对向车灯的眩光。⑤引导驾驶员的视线。⑥埋设管线等设施。(2)中间带的宽度凸形：窄分隔带高出行车道表面的中央分隔带；凹形：宽度大于4．5m，用植草、栽灌木或铺面。中央分隔带每隔2km设置一处开口，供紧急特殊情况使用。5、路基宽度各级公路的车道数与路基横断面宽度，正常情况下应采用《公路工程技术标准》(JTGB01―2003)第3.0.11条中的“一般值”，当地形条件及其他特殊情况限制时，局部地段可采用第3.0.11条中的“最小值”，但不得在很长路段甚至全线采用。6、加（减）速车道高速公路、一级公路的互通式立体交叉、服务区、停车区、公共汽车停靠站、管理设施等出入口处，应设置加（减）速车道，其宽度一般为3.5m。7、错车道1）四级公路路基宽度采用4.5m时，应在不大于300m的距离内选择有利地点设置错车道，使驾驶人员能看到相邻两错车道间驶来的车辆。2）错车道处的路基宽度应大于或等于6.5m，错车道的有效长度应大于或等于20m，渐变段长度应等于2x10m。8、紧急停车带《公路工程技术标准》(JTGB01―2003)第3.0.6条：高速公路、一级公路的右侧硬路肩的宽度小于2.50m时，应设紧急停车带。紧急停车带...
