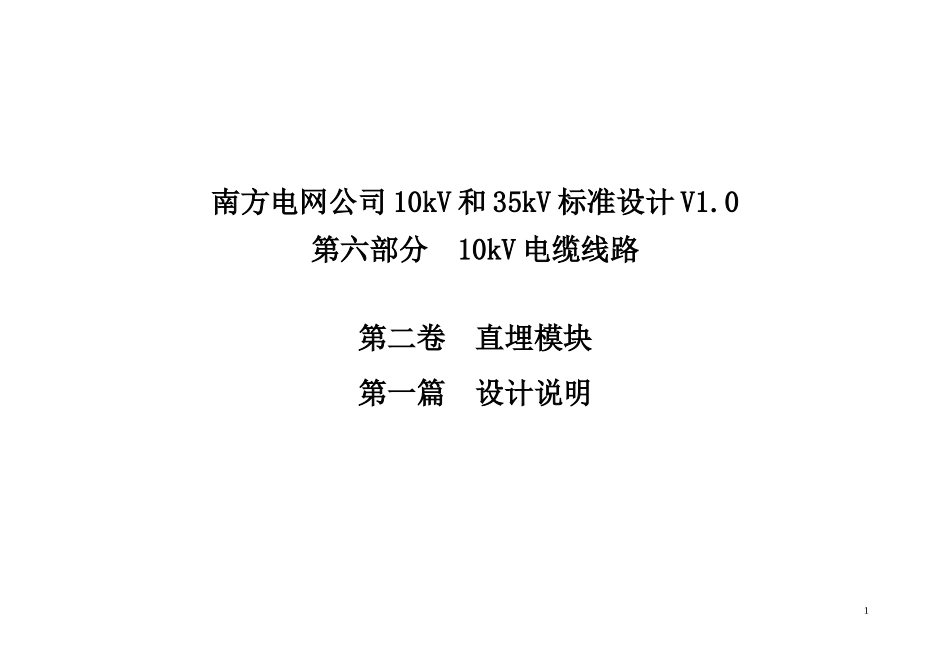

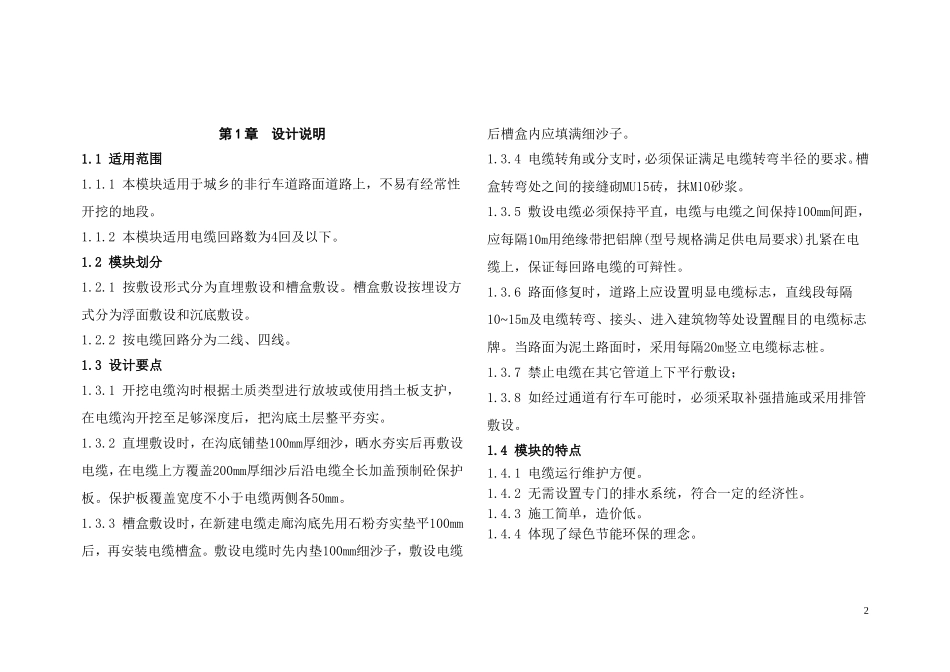

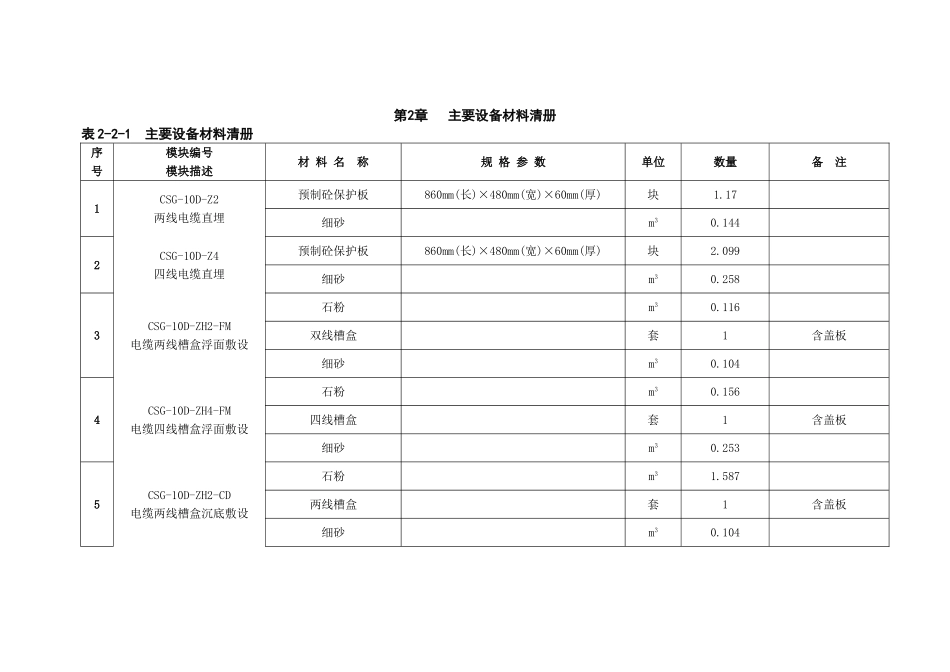

南方电网公司10kV和35kV标准设计V1.0第六部分10kV电缆线路第二卷直埋模块第一篇设计说明1第1章设计说明1.1适用范围1.1.1本模块适用于城乡的非行车道路面道路上，不易有经常性开挖的地段。1.1.2本模块适用电缆回路数为4回及以下。1.2模块划分1.2.1按敷设形式分为直埋敷设和槽盒敷设。槽盒敷设按埋设方式分为浮面敷设和沉底敷设。1.2.2按电缆回路分为二线、四线。1.3设计要点1.3.1开挖电缆沟时根据土质类型进行放坡或使用挡土板支护，在电缆沟开挖至足够深度后，把沟底土层整平夯实。1.3.2直埋敷设时，在沟底铺垫100mm厚细沙，晒水夯实后再敷设电缆，在电缆上方覆盖200mm厚细沙后沿电缆全长加盖预制砼保护板。保护板覆盖宽度不小于电缆两侧各50mm。1.3.3槽盒敷设时，在新建电缆走廊沟底先用石粉夯实垫平100mm后，再安装电缆槽盒。敷设电缆时先内垫100mm细沙子，敷设电缆后槽盒内应填满细沙子。1.3.4电缆转角或分支时，必须保证满足电缆转弯半径的要求。槽盒转弯处之间的接缝砌MU15砖，抹M10砂浆。1.3.5敷设电缆必须保持平直，电缆与电缆之间保持100mm间距，应每隔10m用绝缘带把铝牌(型号规格满足供电局要求)扎紧在电缆上，保证每回路电缆的可辩性。1.3.6路面修复时，道路上应设置明显电缆标志，直线段每隔10~15m及电缆转弯、接头、进入建筑物等处设置醒目的电缆标志牌。当路面为泥土路面时，采用每隔20m竖立电缆标志桩。1.3.7禁止电缆在其它管道上下平行敷设；1.3.8如经过通道有行车可能时，必须采取补强措施或采用排管敷设。1.4模块的特点1.4.1电缆运行维护方便。1.4.2无需设置专门的排水系统，符合一定的经济性。1.4.3施工简单，造价低。1.4.4体现了绿色节能环保的理念。2第2章主要设备材料清册表2-2-1主要设备材料清册序号模块编号模块描述材料名称规格参数单位数量备注1CSG-10D-Z2两线电缆直埋预制砼保护板860mm(长)×480mm(宽)×60mm(厚)块1.17细砂m30.1442CSG-10D-Z4四线电缆直埋预制砼保护板860mm(长)×480mm(宽)×60mm(厚)块2.099细砂m30.2583CSG-10D-ZH2-FM电缆两线槽盒浮面敷设石粉m30.116双线槽盒套1含盖板细砂m30.1044CSG-10D-ZH4-FM电缆四线槽盒浮面敷设石粉m30.156四线槽盒套1含盖板细砂m30.2535CSG-10D-ZH2-CD电缆两线槽盒沉底敷设石粉m31.587两线槽盒套1含盖板细砂m30.1046CSG-10D-ZH4-CD电缆四线槽盒沉底敷设石粉m31.945四线槽盒套1含盖板细砂m30.253说明：以上模块的材料数量以每米开计。第3章标准设计图纸表2-3-1标准设计图纸序号模块编号图号图纸流水号图纸名称备注1CSG-10D-Z2012-1-1两线电缆直埋敷设图2022-1-2860×480×60盖板配筋图3032-1-3电缆标志牌及标志桩4CSG-10D-Z4012-2-1四线电缆直埋敷设图5CSG-10D-ZH2-FM012-3-1电缆两线槽盒浮面敷设图6022-3-2电缆两线槽盒加工图7032-3-3820×420×80槽盒盖板配筋图8CSG-10D-ZH4-FM012-4-1电缆四线槽盒浮面敷设图9022-4-2电缆四线槽盒加工图10CSG-10D-ZH2-CD012-5-1电缆两线槽盒沉底敷设图11CSG-10D-ZH4-CD012-6-1电缆四线槽盒沉底敷设图说明：上表中图纸流水号第一位数字表示图纸所在卷数，第二位数字表示该图纸所属模块的模块顺序号，第三位数字表示该图纸在模块中的图纸编号。
