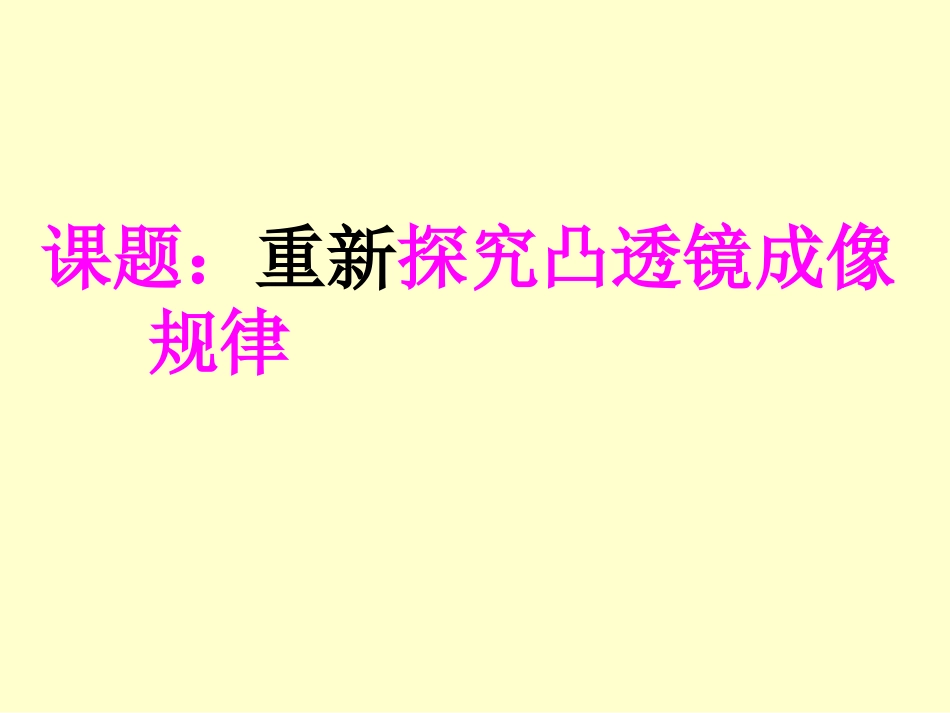

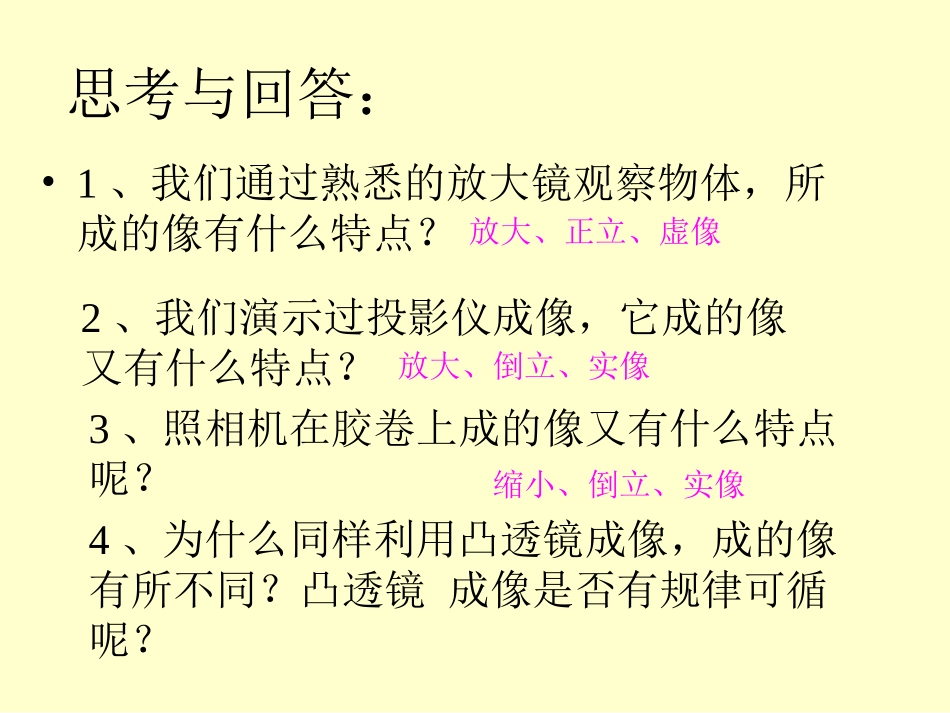

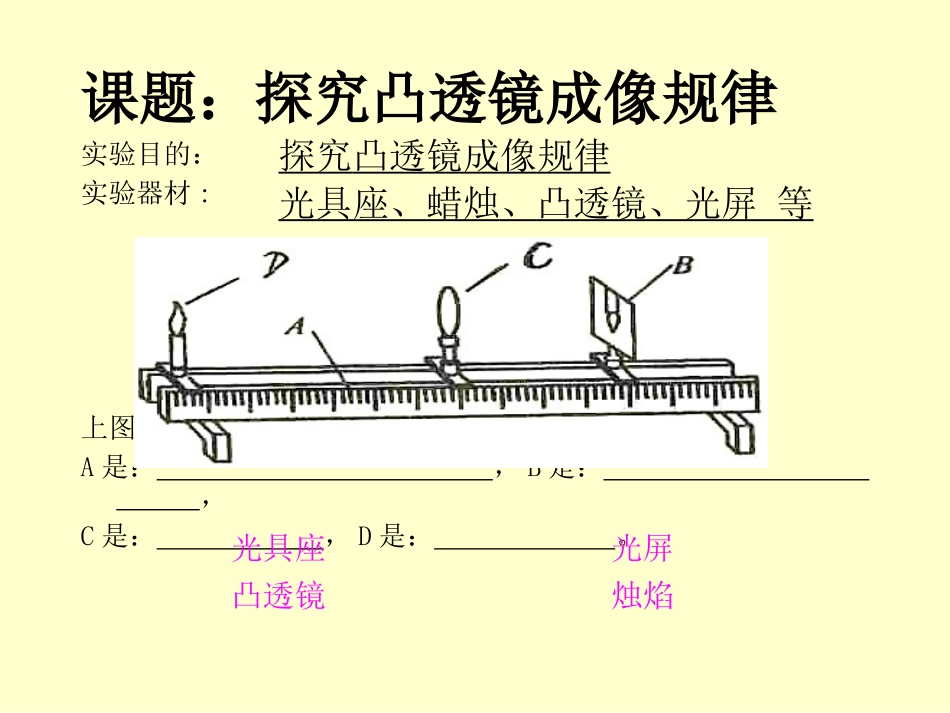

课题：重新探究凸透镜成像规律思考与回答：•1、我们通过熟悉的放大镜观察物体，所成的像有什么特点？2、我们演示过投影仪成像，它成的像又有什么特点？3、照相机在胶卷上成的像又有什么特点呢？4、为什么同样利用凸透镜成像，成的像有所不同？凸透镜成像是否有规律可循呢？放大、正立、虚像放大、倒立、实像缩小、倒立、实像课题：探究凸透镜成像规律实验目的：实验器材:上图中几个元件的名称为：A是：，B是：，C是：，D是：。探究凸透镜成像规律光具座、蜡烛、凸透镜、光屏等光具座光屏凸透镜烛焰预备知识：2.焦距(f)：到的距离；此实验中：凸透镜焦距是：厘米3.物距(u)：到的距离；此实验中：物体是：；4.像距(v)：到的距离；此实验中：像是呈现在上，到的距离是像距。焦点凸透镜中心(光心）10物体凸透镜中心烛焰像凸透镜中心光屏光屏凸透镜中心5.虚像：不是由会聚而成的，上得不到的像；6.实像：由会聚而成的,它能显示在上。实际光线光屏实际光线光屏实验步骤：1，记下凸透镜的焦距；f＝10厘米2，在光具座上从左到右依次放好蜡烛、凸透镜、光屏。调节凸透镜和光屏的高度使它们的中心与烛焰的中心在同一高度，目的是使烛焰的像成在光屏的中央；3，移动凸透镜位置，使物距分别为u＞2f；f＜u＜2f；u＜f再移动光屏找像，眼睛观察光屏上的像，直到最清晰为止；4，记下物距、像距和成像情况。11、凸透镜成像规律、凸透镜成像规律实验结论：物距U像距V物像位置像的特点像的性质U>2fU=2ff2f异侧倒立.放大实像不成像同侧正立.放大虚像不讨论实验问题讨论：1.在做“凸透镜成像规律”的实验时,某同学在光具座上将蜡烛放置在凸透镜前,然后移动光屏,可他无论怎样移动光屏,都无法在光屏上观察到烛焰的像。请你分析发生这一现象可能原因。思考与总结：•这节课你学到了什么？平面镜前物体上的点S发出的光束射平面镜上后被反射。如图所示,从入射光束中任意取两条光线SA、SB,根据光的反射定律,作出它们的反射光线AC、BD。沿着反射光线看去,眼睛感到反射光束好像是从镜后反射光线的反向延长线的交点S’点发出的,即看起来发光点似乎在S’,S’称为S的虚像。二、透镜成像作图二、透镜成像作图2...oFF2F2F.ABA’B’A’A’B’B’....oF2FF2FABA’B’A’A’B’B’
