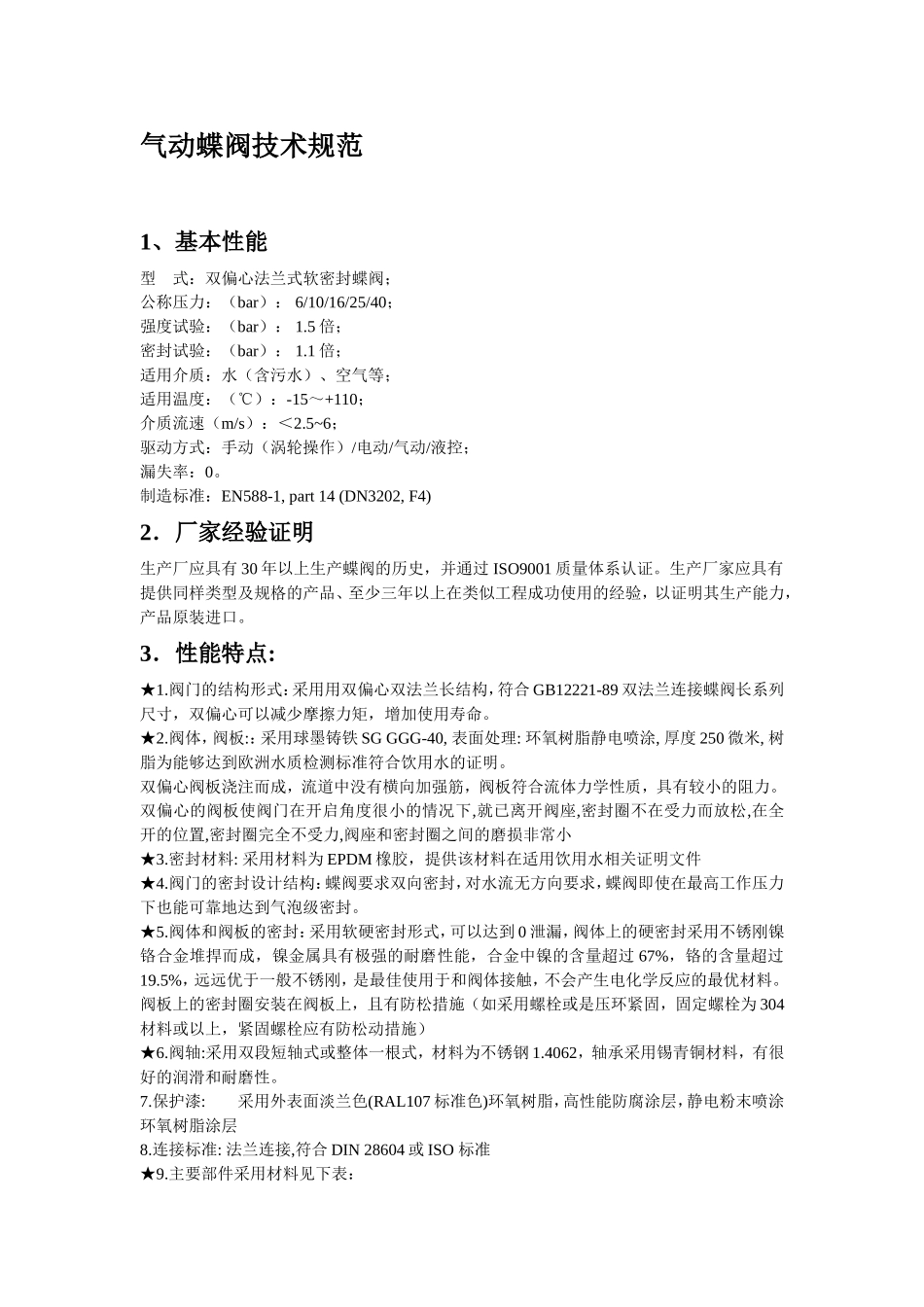

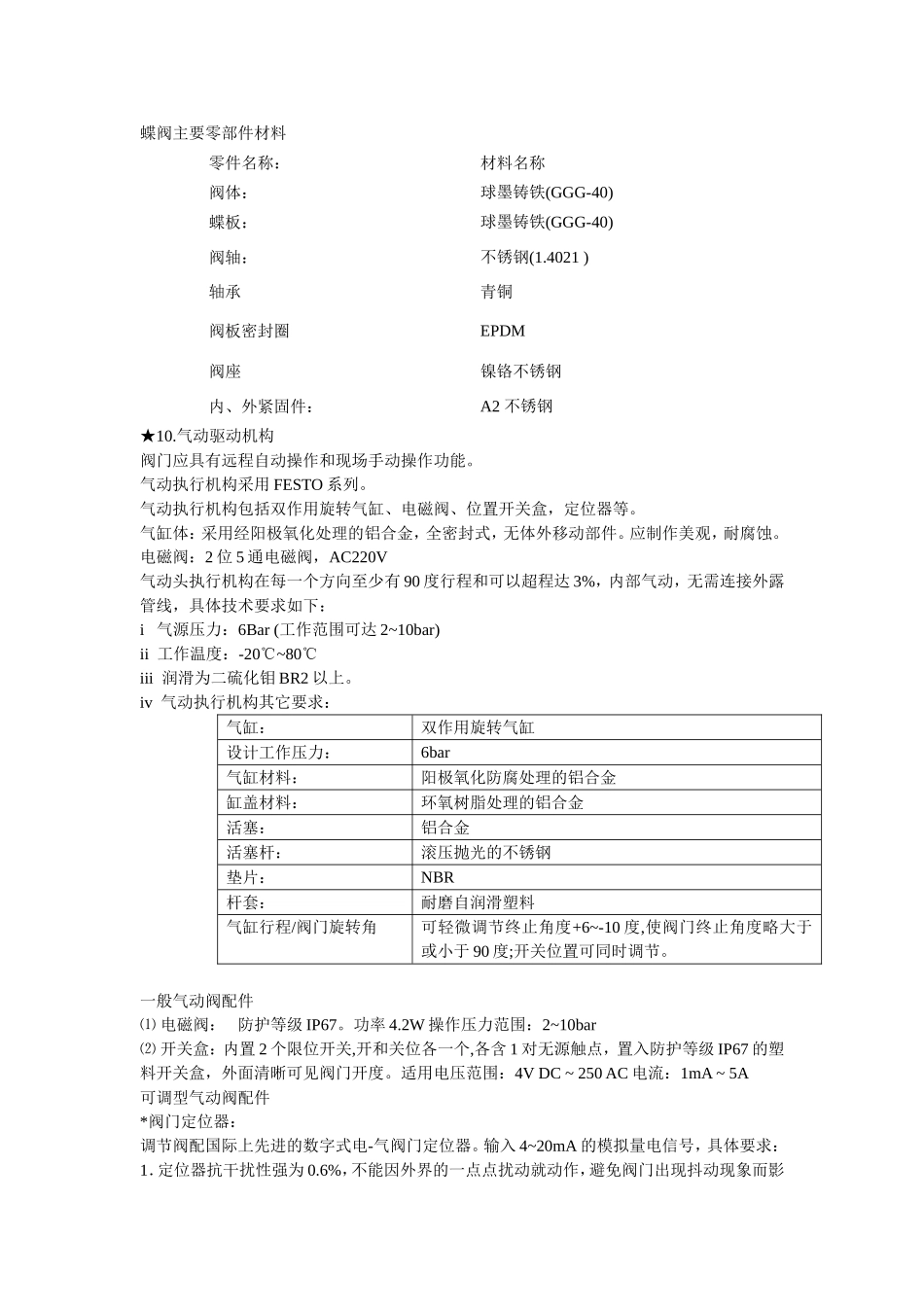

气动蝶阀技术规范1、基本性能型式：双偏心法兰式软密封蝶阀；公称压力：（bar）：6/10/16/25/40；强度试验：（bar）：1.5倍；密封试验：（bar）：1.1倍；适用介质：水（含污水）、空气等；适用温度：（℃）：-15～+110；介质流速（m/s）：＜2.5~6；驱动方式：手动（涡轮操作）/电动/气动/液控；漏失率：0。制造标准：EN588-1,part14(DN3202,F4)2．厂家经验证明生产厂应具有30年以上生产蝶阀的历史，并通过ISO9001质量体系认证。生产厂家应具有提供同样类型及规格的产品、至少三年以上在类似工程成功使用的经验，以证明其生产能力，产品原装进口。3．性能特点:★1.阀门的结构形式：采用用双偏心双法兰长结构，符合GB12221-89双法兰连接蝶阀长系列尺寸，双偏心可以减少摩擦力矩，增加使用寿命。★2.阀体，阀板:：采用球墨铸铁SGGGG-40,表面处理:环氧树脂静电喷涂,厚度250微米,树脂为能够达到欧洲水质检测标准符合饮用水的证明。双偏心阀板浇注而成，流道中没有横向加强筋，阀板符合流体力学性质，具有较小的阻力。双偏心的阀板使阀门在开启角度很小的情况下,就已离开阀座,密封圈不在受力而放松,在全开的位置,密封圈完全不受力,阀座和密封圈之间的磨损非常小★3.密封材料:采用材料为EPDM橡胶，提供该材料在适用饮用水相关证明文件★4.阀门的密封设计结构：蝶阀要求双向密封，对水流无方向要求，蝶阀即使在最高工作压力下也能可靠地达到气泡级密封。★5.阀体和阀板的密封：采用软硬密封形式，可以达到0泄漏，阀体上的硬密封采用不锈刚镍铬合金堆捍而成，镍金属具有极强的耐磨性能，合金中镍的含量超过67%，铬的含量超过19.5%，远远优于一般不锈刚，是最佳使用于和阀体接触，不会产生电化学反应的最优材料。阀板上的密封圈安装在阀板上，且有防松措施（如采用螺栓或是压环紧固，固定螺栓为304材料或以上，紧固螺栓应有防松动措施）★6.阀轴:采用双段短轴式或整体一根式，材料为不锈钢1.4062，轴承采用锡青铜材料，有很好的润滑和耐磨性。7.保护漆:采用外表面淡兰色(RAL107标准色)环氧树脂，高性能防腐涂层，静电粉末喷涂环氧树脂涂层8.连接标准:法兰连接,符合DIN28604或ISO标准★9.主要部件采用材料见下表：蝶阀主要零部件材料零件名称：材料名称阀体：球墨铸铁(GGG-40)蝶板：球墨铸铁(GGG-40)阀轴：不锈钢(1.4021)轴承青铜阀板密封圈EPDM阀座镍铬不锈钢内、外紧固件：A2不锈钢★10.气动驱动机构阀门应具有远程自动操作和现场手动操作功能。气动执行机构采用FESTO系列。气动执行机构包括双作用旋转气缸、电磁阀、位置开关盒，定位器等。气缸体：采用经阳极氧化处理的铝合金，全密封式，无体外移动部件。应制作美观，耐腐蚀。电磁阀：2位5通电磁阀，AC220V气动头执行机构在每一个方向至少有90度行程和可以超程达3%，内部气动，无需连接外露管线，具体技术要求如下：i气源压力：6Bar(工作范围可达2~10bar)ii工作温度：-20℃~80℃iii润滑为二硫化钼BR2以上。iv气动执行机构其它要求：气缸：双作用旋转气缸设计工作压力：6bar气缸材料：阳极氧化防腐处理的铝合金缸盖材料：环氧树脂处理的铝合金活塞：铝合金活塞杆：滚压抛光的不锈钢垫片：NBR杆套：耐磨自润滑塑料气缸行程/阀门旋转角可轻微调节终止角度+6~-10度,使阀门终止角度略大于或小于90度;开关位置可同时调节。一般气动阀配件⑴电磁阀：防护等级IP67。功率4.2W操作压力范围：2~10bar⑵开关盒：内置2个限位开关,开和关位各一个,各含1对无源触点，置入防护等级IP67的塑料开关盒，外面清晰可见阀门开度。适用电压范围：4VDC~250AC电流：1mA~5A可调型气动阀配件*阀门定位器：调节阀配国际上先进的数字式电-气阀门定位器。输入4~20mA的模拟量电信号，具体要求：1．定位器抗干扰性强为0.6%，不能因外界的一点点扰动就动作，避免阀门出现抖动现象而影响使用寿命2．误差：0.3%3．滞后：0.3%4*阀位反馈器输出反应阀门实际位置的4~20mA的模拟量电信号，安装于定位器之内，外接12~36VDC电源。5其它要求⑴同一型号的全部阀门，应向同一生产厂订货，同一型号的阀门零部件，易损件应能互换。⑵阀门醒目处，应铸阀门型号、口径、工作压力⑶阀门工作...
