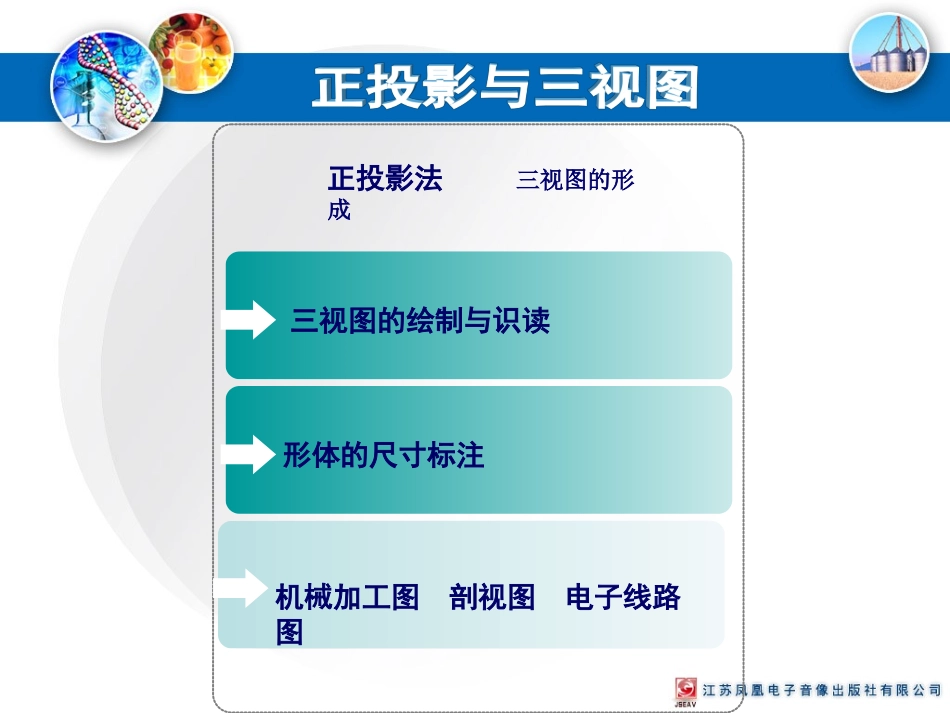

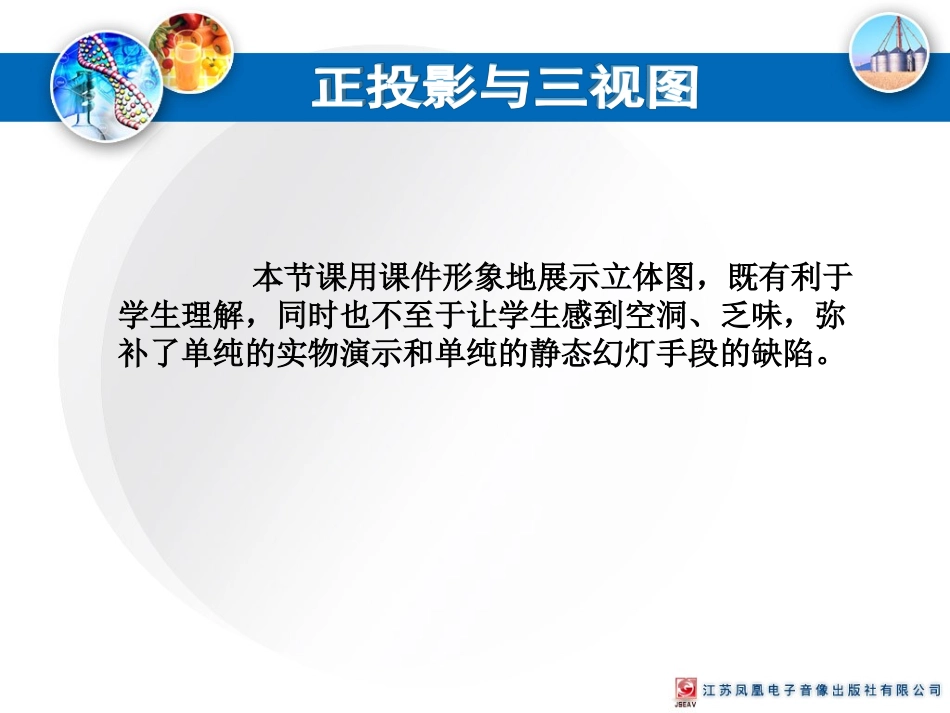

常见的技术图样正投影法三视图的形成三视图的绘制与识读形体的尺寸标注机械加工图剖视图电子线路图本节课用课件形象地展示立体图，既有利于学生理解，同时也不至于让学生感到空洞、乏味，弥补了单纯的实物演示和单纯的静态幻灯手段的缺陷。正投影与三视图本课时主要内容：正投影法三视图的形成三视图的绘制与识读投影：在光的照射下，形体在投影平面上产生的影子。平行投影法中心投影法投射线物体投影面投影投射中心斜投影法正投影法投影法投射线通过物体，向投影平面进行投射，并在该面上得到图形的方法。视图的投影过程正投影法：——投影光线与投影平面垂直时，在投影平面上得到物体视图的方法。画出下面各物体在屏幕上的正投影。圆锥球圆柱画出下面各物体在屏幕上的正投影。一个方向的投影能不能完整地表达物体的形状和大小，能不能区分不同的物体？一般要从几个方向观察物体，才能表达清楚物体的形状？VHW三视图的形成X长Y宽Z高主视图从前向后看俯视图从上往下看向后翻90度向下翻90度o正面投影面水平投影面侧面投影面左视图从左向右看V主视图左视图WH俯视图XYYZoV主视图左视图WH俯视图三视图之间的投影关系长对正高平齐宽相等XYYZ45。而且长对正；而且高平齐；而且宽相等。1.主视图和俯视图都反映了物体的长度，2.主视图和左视图都反映了物体的高度，3.俯视图和左视图都反映了物体的宽度，三视图之间的投影关系这是以后画图和读图的重要依据。球的三视图主视图左视图俯视图.圆锥体圆柱体棱柱的投影分析：正六棱柱由顶面、底面和六个侧棱面组成。正六棱柱的顶面、底面为水平面，在俯视图中反映实形。VWH长高宽宽画出下列物体的三视图如下图所示，请补全其它视图。三视图欣赏三视图：•画物体的三视图时，要符合如下原则：位置：主视图左视图俯视图大小：长对正，高平齐，宽相等。小结：正投影法：——投影光线与投影平面垂直时，在投影平面上得到物体视图的方法。以下视图中最适合作主视图的是（）。A.B.C.D.练习1三视图中的主视图要能准确反映物体的主要形体特征。根据三视图想像物体的形状。NS根据三视图想像物体的形状。根据三视图想像物体的形状。圆柱半圆球根据三视图想像物体的形状。例参照轴测图，根据给定的两投影面，画出第三投影。OXZYHYW投影方向练习：画出下图的三视图。1.尺寸标注的基本要求a.正确，尺寸注写必须符合国家标准；b.完整，齐全，不遗漏，不重复；c.清晰，整齐，清晰，便于读图;d.合理，符合加工要求。形体的尺寸标注2.标注尺寸的三要素•完整的尺寸标注应该包括：•a.尺寸界线；•b.尺寸线；•c.尺寸数字。2.标注尺寸的三要素尺寸界线尺寸线尺寸数字========a.尺寸界线①尺寸界线用细实线绘制；②尺寸界线应由图形的轮廓线、轴线或对称中心线引出。也可利用轮廓线、轴线或对称中心线作为尺寸界线；③尺寸界限一般与尺寸线垂直，并超出尺寸线箭头2mm。b.尺寸线①必须用细实线单独绘出不得由其它任何图线代替也不得画在任何图线的延长线上。②尺寸线与尺寸线、尺寸线与轮廓线相距5～7mm。③尺寸线终端——箭头。c.尺寸数字（包括符号）用阿拉伯数字表示。数字不可被任何图线通过，否则必须把图线断开。图样上所注尺寸表示形体的真实大小，形体的真实大小与图样的大小及绘图的准确度无关。机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。平面图标法尺寸数字书写有什么规定？由于空间太小写不下尺寸数字(小线性和小圆弧尺寸)怎么办？尺寸数字与图线重合怎么办？线性尺寸数字的写法注：图样中尺寸以毫米为单位时，不需标注计量单位的代号或名称，否则必须注明相应计量单位的代号和名称。避免在图示30°范围内标注尺寸3.尺寸标注举例寻找错误错误正确标注错误标注马上行动•根据右图所给形体的主视图、左视图，分析形体的结构，标注形体尺寸。如图所示为某款台灯的主视图和俯视图及部分尺寸标注。该台灯圆形底座的直径为多少？A．φ80B．φ148C．φ120D．φ34CB机械加工图（2）组成：是以三视图的形式来表达机械加工方法的一种技术图样。（1）定义：基本视图辅助视图尺寸标注技术要求标题栏图纸幅面及格式图纸幅面是指图纸宽度与长...
