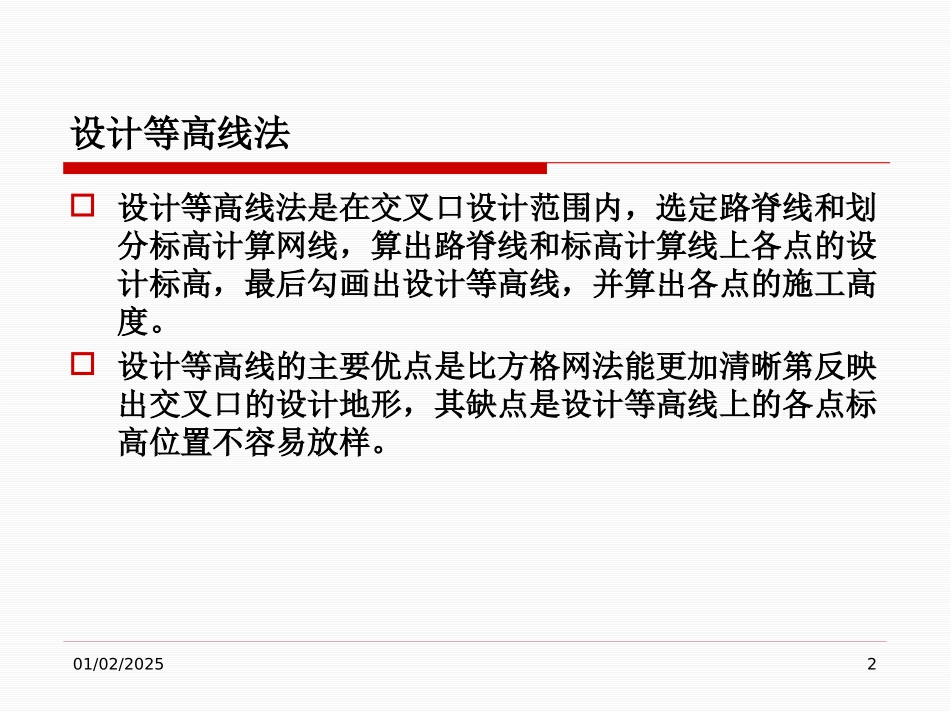

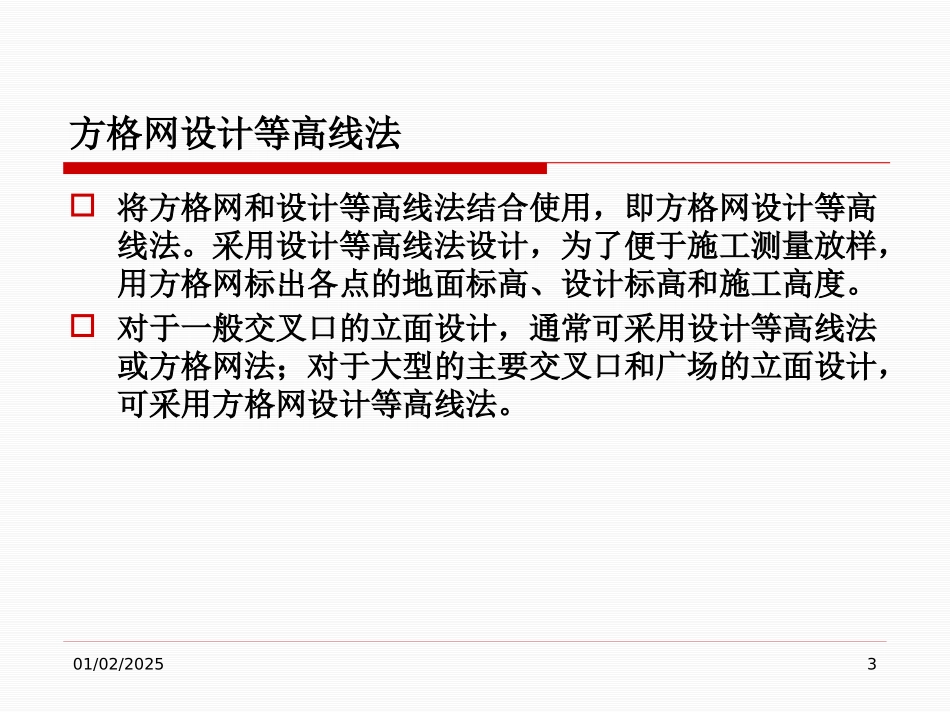

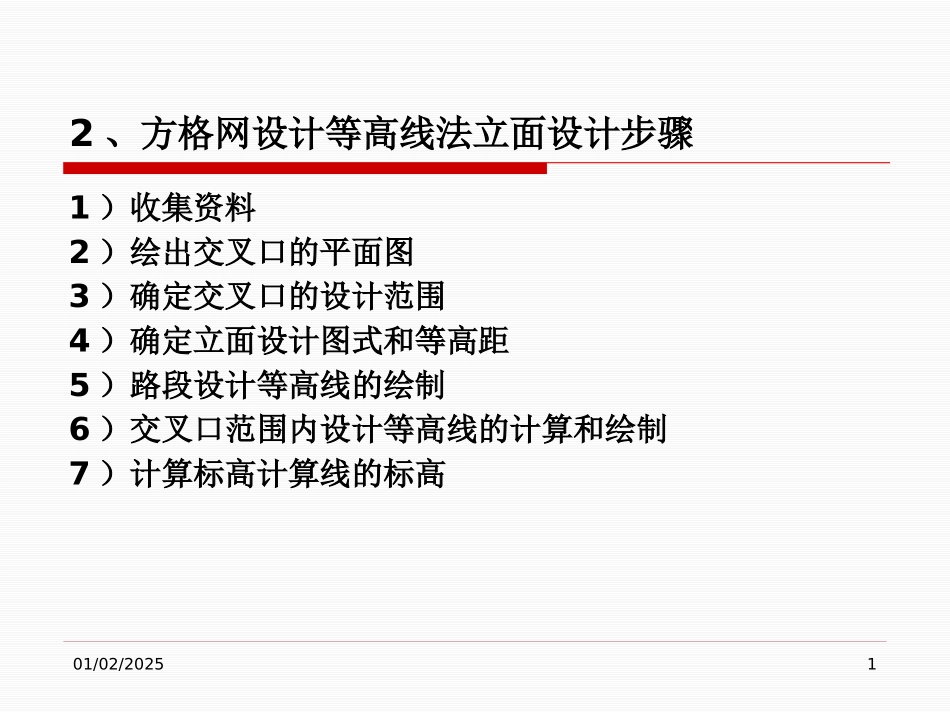

01/02/202512、方格网设计等高线法立面设计步骤1）收集资料2）绘出交叉口的平面图3）确定交叉口的设计范围4）确定立面设计图式和等高距5）路段设计等高线的绘制6）交叉口范围内设计等高线的计算和绘制7）计算标高计算线的标高01/02/20252设计等高线法设计等高线法是在交叉口设计范围内，选定路脊线和划分标高计算网线，算出路脊线和标高计算线上各点的设计标高，最后勾画出设计等高线，并算出各点的施工高度。设计等高线的主要优点是比方格网法能更加清晰第反映出交叉口的设计地形，其缺点是设计等高线上的各点标高位置不容易放样。01/02/20253方格网设计等高线法将方格网和设计等高线法结合使用，即方格网设计等高线法。采用设计等高线法设计，为了便于施工测量放样，用方格网标出各点的地面标高、设计标高和施工高度。对于一般交叉口的立面设计，通常可采用设计等高线法或方格网法；对于大型的主要交叉口和广场的立面设计，可采用方格网设计等高线法。01/02/202541）收集资料立面设计的资料主要包括：（1）测量资料：一般常用1：500~1：200的地形图。（2）交通资料：交通量和交通组织（直行、左、右转弯比例）。（3）排水资料：已建或拟建的排水管道位置。（4）道路资料：道路等级、宽度、纵坡、横坡、交叉口控制标高和四周建筑物地坪标高。01/02/202552）绘出交叉口的平面图包括路中线、车道线和行人道的宽度、缘石半径。
