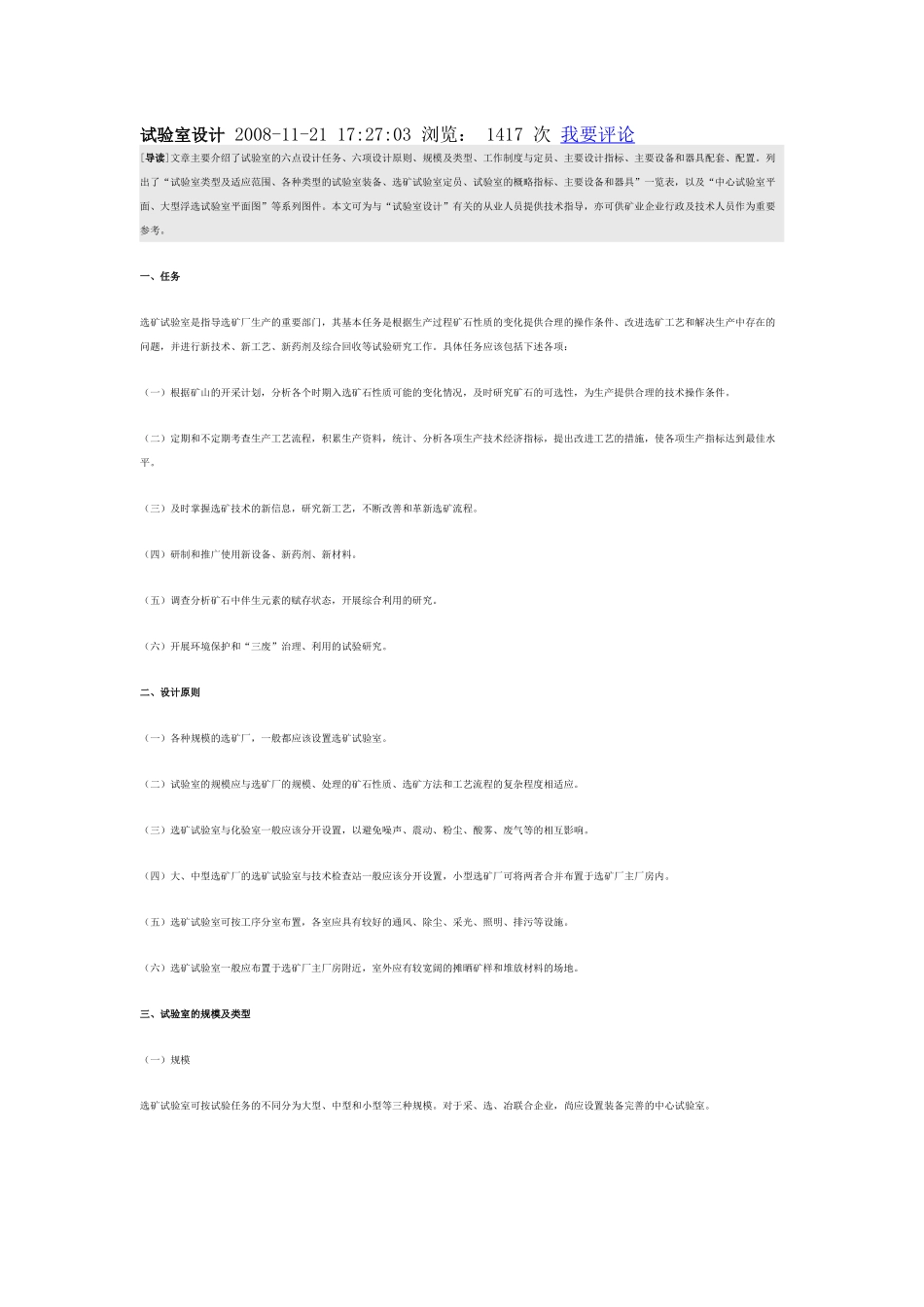

试验室设计2008-11-2117:27:03浏览：1417次我要评论[导读]文章主要介绍了试验室的六点设计任务、六项设计原则、规模及类型、工作制度与定员、主要设计指标、主要设备和器具配套、配置。列出了“试验室类型及适应范围、各种类型的试验室装备、选矿试验室定员、试验室的概略指标、主要设备和器具”一览表，以及“中心试验室平面、大型浮选试验室平面图”等系列图件。本文可为与“试验室设计”有关的从业人员提供技术指导，亦可供矿业企业行政及技术人员作为重要参考。一、任务选矿试验室是指导选矿厂生产的重要部门，其基本任务是根据生产过程矿石性质的变化提供合理的操作条件、改进选矿工艺和解决生产中存在的问题，并进行新技术、新工艺、新药剂及综合回收等试验研究工作。具体任务应该包括下述各项：（一）根据矿山的开采计划，分析各个时期入选矿石性质可能的变化情况，及时研究矿石的可选性，为生产提供合理的技术操作条件。（二）定期和不定期考查生产工艺流程，积累生产资料，统计、分析各项生产技术经济指标，提出改进工艺的措施，使各项生产指标达到最佳水平。（三）及时掌握选矿技术的新信息，研究新工艺，不断改善和革新选矿流程。（四）研制和推广使用新设备、新药剂、新材料。（五）调查分析矿石中伴生元素的赋存状态，开展综合利用的研究。（六）开展环境保护和“三废”治理、利用的试验研究。二、设计原则（一）各种规模的选矿厂，一般都应该设置选矿试验室。（二）试验室的规模应与选矿厂的规模、处理的矿石性质、选矿方法和工艺流程的复杂程度相适应。（三）选矿试验室与化验室一般应该分开设置，以避免噪声、震动、粉尘、酸雾、废气等的相互影响。（四）大、中型选矿厂的选矿试验室与技术检查站一般应该分开设置，小型选矿厂可将两者合并布置于选矿厂主厂房内。（五）选矿试验室可按工序分室布置，各室应具有较好的通风、除尘、采光、照明、排污等设施。（六）选矿试验室一般应布置于选矿厂主厂房附近，室外应有较宽阔的摊晒矿样和堆放材料的场地。三、试验室的规模及类型（一）规模选矿试验室可按试验任务的不同分为大型、中型和小型等三种规模。对于采、选、冶联合企业，尚应设置装备完善的中心试验室。1、矿石类型和工艺流程复杂的大、中型选矿厂，应该设有较完善试验设施的大型试验室，其中应设置单独的矿样加工、显微镜鉴定、物相分析、制片、浓缩脱水、过滤干燥和各种选矿工艺室等，必要时可增设连续选矿试验装置。2、对于处理矿石性质比较简单的大、中型选矿厂，可设置中型试验室、其试验设施和装备水平介于大型与小型试验室之间。3、对于处理简单易选矿石的小型选矿厂以及在联合企业中已经设有中心试验室的大、中型选矿厂，可设置小型试验室，其装备水平较低，一般仅设1～2个选矿工艺室和1个过滤干燥室，其他有关的设备分别放置于这些室内，矿样加工、缩分、称量等设施可与技术检查站共用。这处试验室一般只能作条件试验和简单的闭路试验。（二）类型根据我国金属矿物资源的特点和当前选矿厂生产中广泛应用的选矿方法，选矿试验室可组合分为4种类型。各种类型的试验室及其适应范围见表1。表1试验室类型及适应范围试验室类型适应范围浮选承担铜、铅、锌、钨、钼、镍、汞、锑、铁、锰、硫、磷及其他金属硫化矿矿石的试验重选、浮选、磁选承担钨、锡和多金属有色硫化矿；多金属磁铁－赤（菱）铁矿、弱磁性铁矿石；多金属磁铁矿和钒钛磁铁矿综合回收等试验重选、浮选承担汞、锑、铅、锌、钨等有色金属矿石，辉长岩型含磷灰石钛铁矿石以及不需要进行磁选的其他各种矿石的试验浮选、磁选承担多金属铁矿；含铅、锌碳酸锰矿、磷铁矿以及不需要进行重选的其他各种复合矿石的试验表1仅列出单一浮选和几种常用的联合选矿试验室类型，对于单一重选、单一磁选和其他试验室，设计时可结合工程特点具体确定。四、试验室的装备各种类型试验室的装备见表2.表2各种类型的试验室装备规模试验室类型碎矿磨矿岩矿鉴定选矿粒度分析样品加工制片鉴定重选浮选微型连选干式磁选湿式磁选筛析水析过滤烘干缩分研磨大型浮选○○○○○○○○○○○○重选、浮选、磁选○○○○○○○○...
