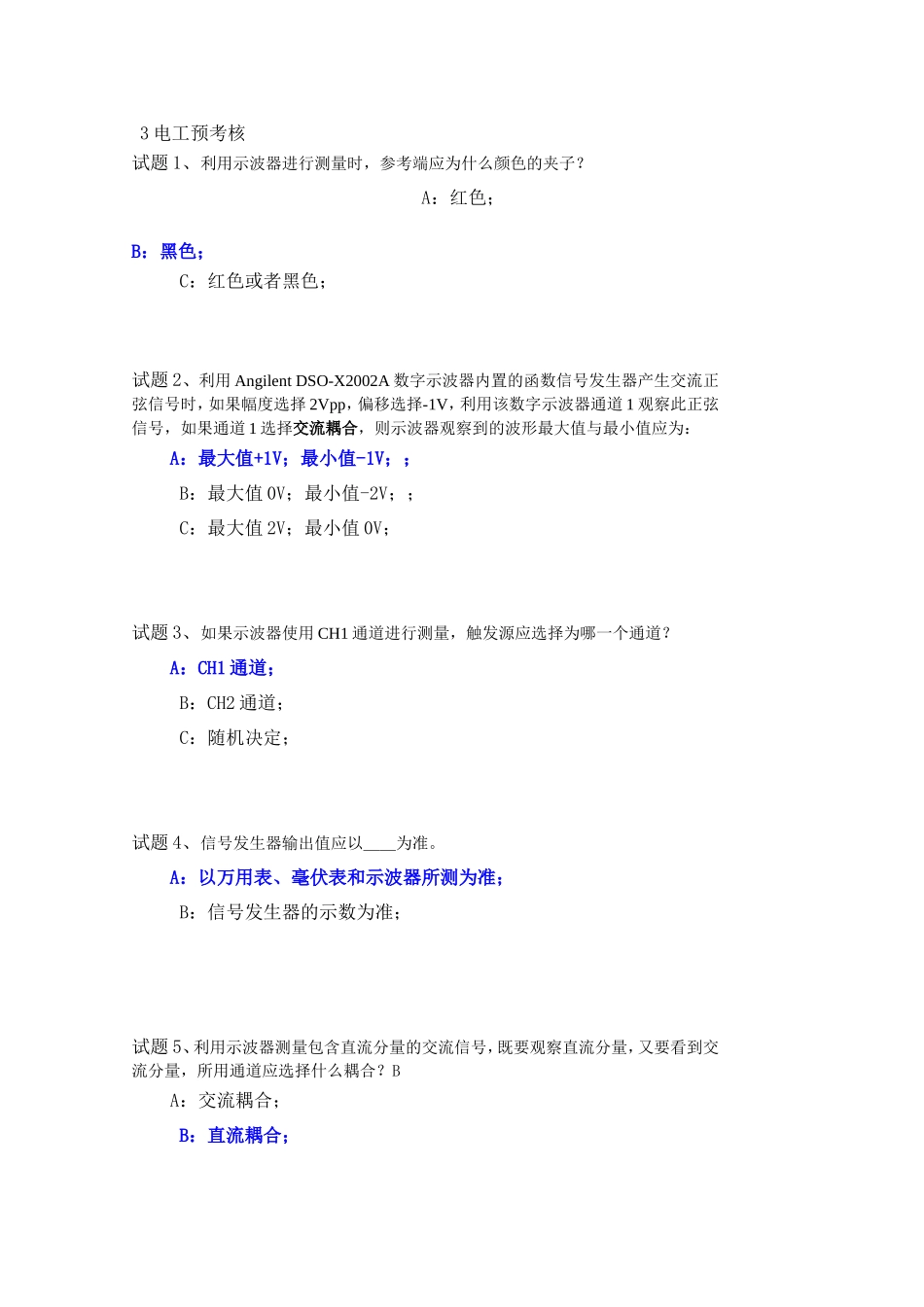

3电工预考核试题1、利用示波器进行测量时，参考端应为什么颜色的夹子？A：红色；B：黑色；C：红色或者黑色；试题2、利用AngilentDSO-X2002A数字示波器内置的函数信号发生器产生交流正弦信号时，如果幅度选择2Vpp，偏移选择-1V，利用该数字示波器通道1观察此正弦信号，如果通道1选择交流耦合，则示波器观察到的波形最大值与最小值应为：A：最大值+1V；最小值-1V；；B：最大值0V；最小值-2V；；C：最大值2V；最小值0V；试题3、如果示波器使用CH1通道进行测量，触发源应选择为哪一个通道？A：CH1通道；B：CH2通道；C：随机决定；试题4、信号发生器输出值应以＿＿为准。A：以万用表、毫伏表和示波器所测为准；B：信号发生器的示数为准；试题5、利用示波器测量包含直流分量的交流信号，既要观察直流分量，又要看到交流分量，所用通道应选择什么耦合？BA：交流耦合；B：直流耦合；C：交流或直流耦合都可以；试题6、µA741芯片的7脚接+12V，4脚接-12V，请问哪个脚接地？A：6脚；B：3脚；C：2脚；D：没有接地脚；试题7、电解电容有白线标示的一端连接的是：A：正极；B：负极；C：无极性；试题8、芯片缺口正确插入方向是＿＿A：缺口在左侧；B：缺口在右侧；试题9、用µA741芯片搭接放大电路时，连线时如何接地？A：不用接地将正负电源的地悬空即可；；B：将正负电源的地与输入输出信号地接在一起，再按照电路图，将连在一起的地与图中接地符号所表示的节点连接在一起；试题10、实验中需在运算放大器输入端给直流信号，这个信号由何处引入A：由位于实验箱的左下角的可调直流信号源；B：由函数信号发生器；4电工预考核预考核题目试题1、利用AngilentDSO-X2002A数字示波器内置的函数信号发生器产生交流正弦信号时，如果幅度选择2Vpp，偏移选择+1V，利用该数字示波器通道1观察此正弦信号，如果通道1选择直流耦合，则示波器观察到的波形最大值与最小值应为：A：最大值+1V；最小值-1V；；B：最大值0V；最小值-2V；；C：最大值2V；最小值0；试题3、利用示波器测量包含直流分量的交流信号，如果只希望观察交流分量，所用通道应选择什么耦合？A：交流耦合；B：直流耦合；C：交流或直流耦合都可以；试题4、利用函数信号发生器产生输入信号时，信号参考端应为什么颜色的夹子？A：红色；B：黑色；C：红色或者黑色；试题5、利用AngilentDSO-X2002A数字示波器内置的函数信号发生器产生交流正弦信号时，如果幅度选择2Vpp，偏移选择-1V，利用该数字示波器通道1观察此正弦信号，如果通道1选择直流耦合，则示波器观察到的波形最大值与最小值应为：A：最大值+1V；最小值-1V；；B：最大值0V；最小值-2V；；C：最大值2V；最小值0；试题6、10KΩ电阻前三环色标依次是A：棕黑橙；B：棕红橙；C：棕橙黑；试题7、利用函数信号发生器产生方波信号时，如果方波的频率为1kHz，幅度2Vpp，偏移0V，占空比20%，那么此方波信号的正脉冲宽度为A：200us；B：800us；C：500us；试题8、利用AngilentDSO-X2002A数字示波器内置的函数信号发生器产生交流正弦信号时，如果幅度选择2Vpp，偏移选择+1V，则实际波形的最大值与最小值应为：A：最大值+1V；最小值-1V；；B：最大值0V；最小值-2V；；C：最大值2V；最小值0V；；试题9、利用函数信号发生器产生方波信号时，如果方波的频率为1kHz，幅度2Vpp，偏移0V，占空比50%，那么此方波信号的负脉冲宽度为A：200us；B：800us；C：500us；试题10、利用函数信号发生器产生输入信号时，信号输入端应为什么颜色的夹子？A：红色；B：黑色；C：红色或者黑色；
