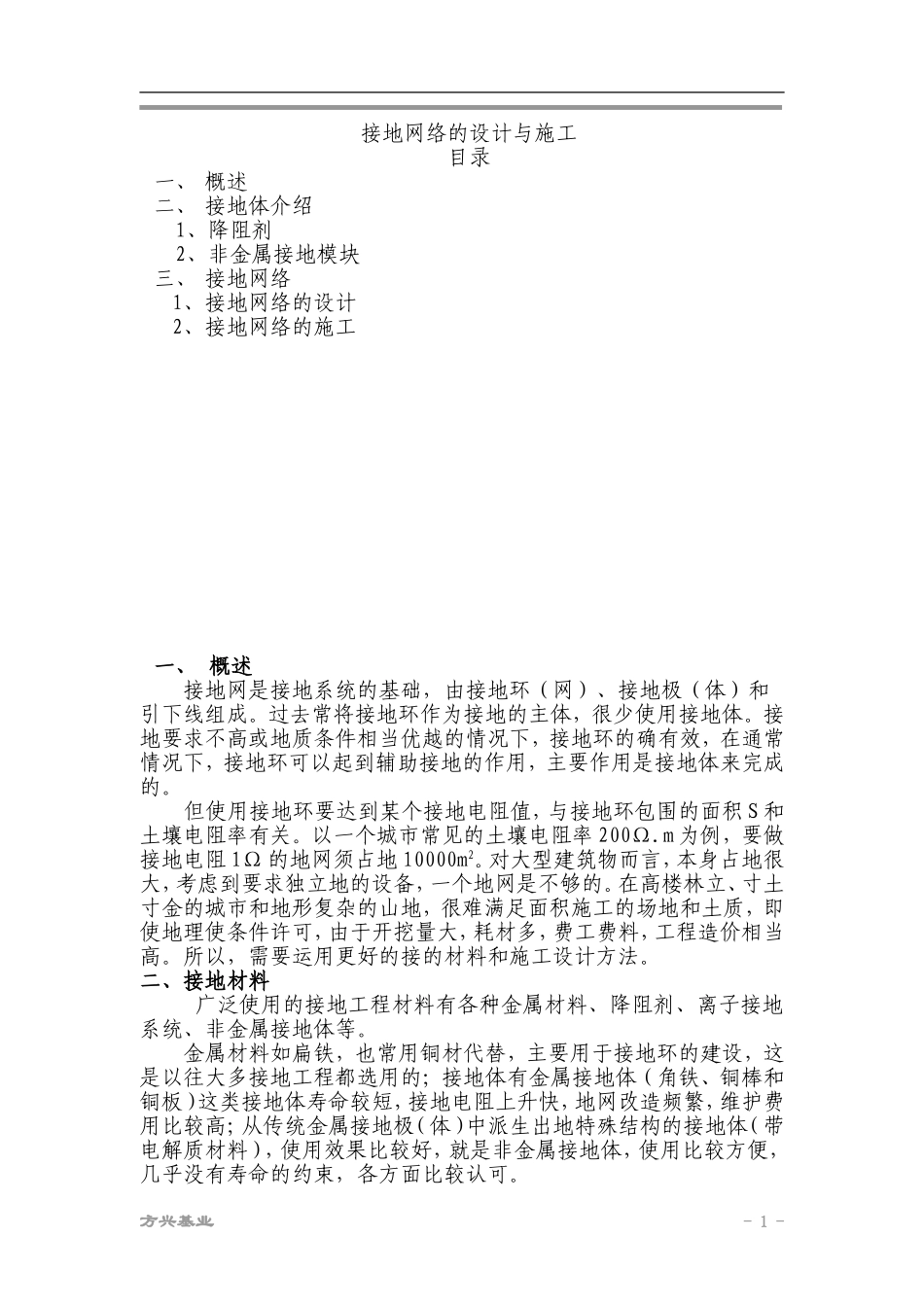

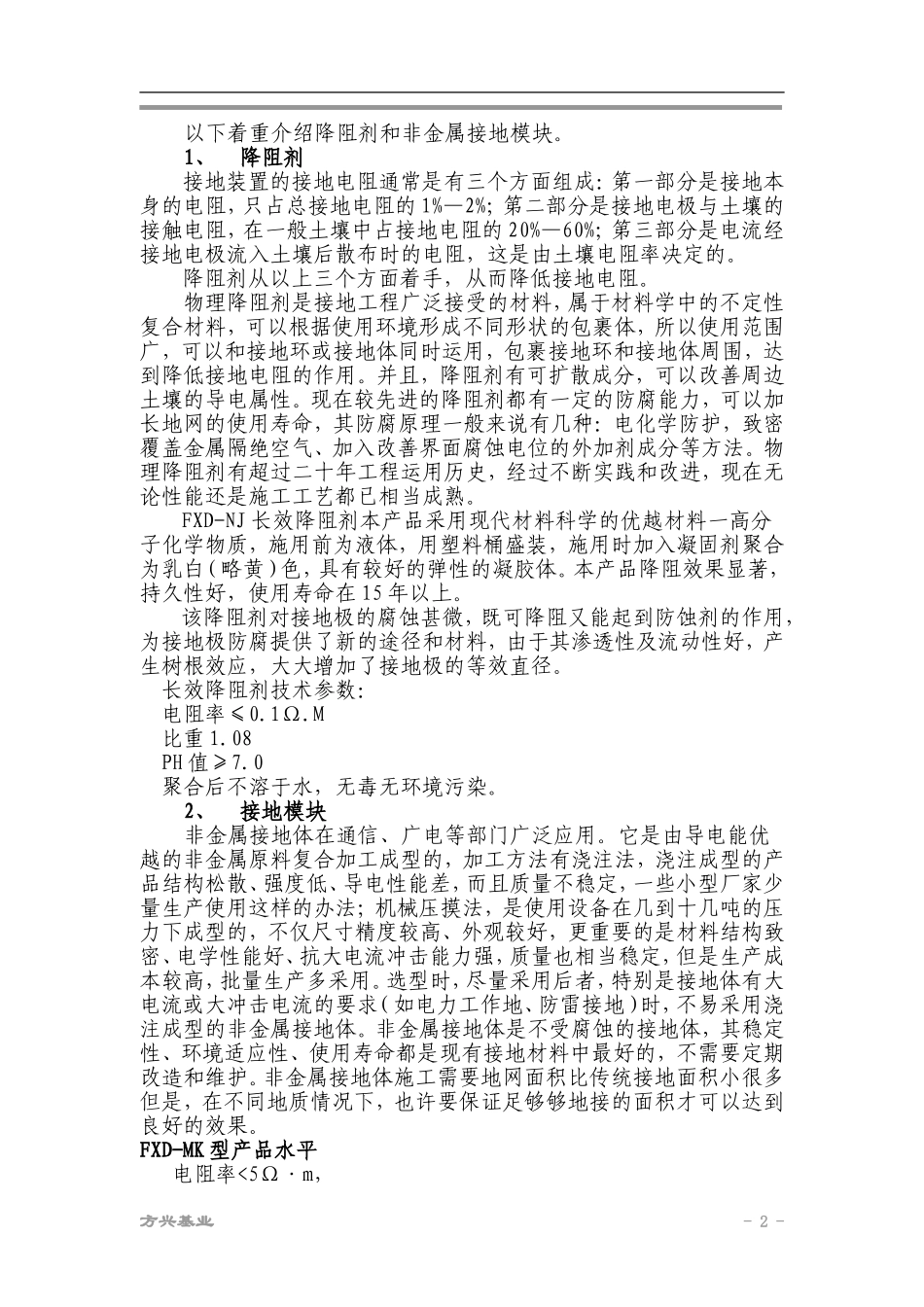

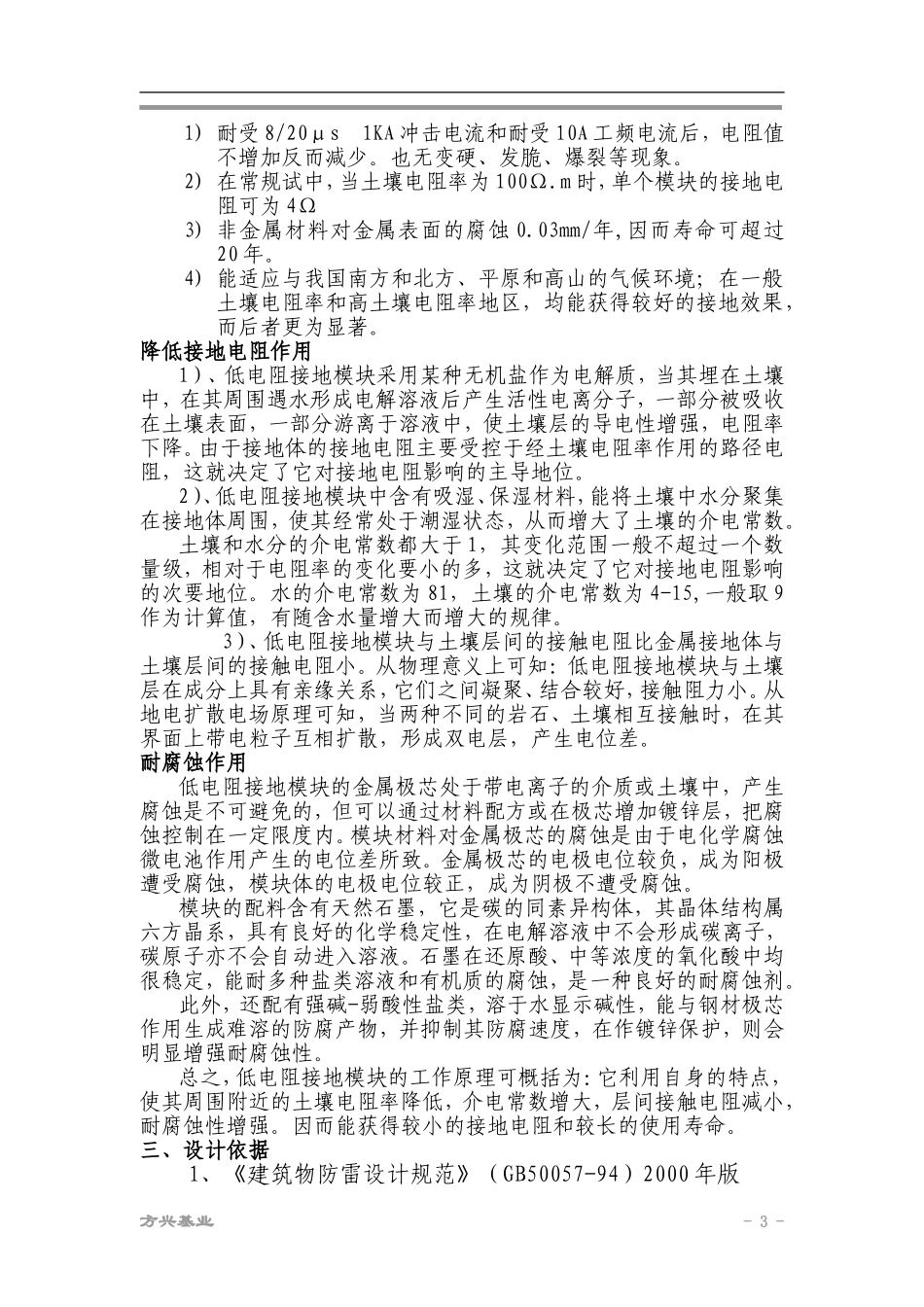

接地网络的设计与施工目录一、概述二、接地体介绍1、降阻剂2、非金属接地模块三、接地网络1、接地网络的设计2、接地网络的施工一、概述接地网是接地系统的基础，由接地环（网）、接地极（体）和引下线组成。过去常将接地环作为接地的主体，很少使用接地体。接地要求不高或地质条件相当优越的情况下，接地环的确有效，在通常情况下，接地环可以起到辅助接地的作用，主要作用是接地体来完成的。但使用接地环要达到某个接地电阻值，与接地环包围的面积S和土壤电阻率有关。以一个城市常见的土壤电阻率200Ω.m为例，要做接地电阻1Ω的地网须占地10000m2。对大型建筑物而言，本身占地很大，考虑到要求独立地的设备，一个地网是不够的。在高楼林立、寸土寸金的城市和地形复杂的山地，很难满足面积施工的场地和土质，即使地理使条件许可，由于开挖量大，耗材多，费工费料，工程造价相当高。所以，需要运用更好的接的材料和施工设计方法。二、接地材料广泛使用的接地工程材料有各种金属材料、降阻剂、离子接地系统、非金属接地体等。金属材料如扁铁，也常用铜材代替，主要用于接地环的建设，这是以往大多接地工程都选用的；接地体有金属接地体（角铁、铜棒和铜板）这类接地体寿命较短，接地电阻上升快，地网改造频繁，维护费用比较高；从传统金属接地极（体）中派生出地特殊结构的接地体（带电解质材料），使用效果比较好，就是非金属接地体，使用比较方便，几乎没有寿命的约束，各方面比较认可。方兴基业-1-以下着重介绍降阻剂和非金属接地模块。1、降阻剂接地装置的接地电阻通常是有三个方面组成：第一部分是接地本身的电阻，只占总接地电阻的1%—2%；第二部分是接地电极与土壤的接触电阻，在一般土壤中占接地电阻的20%—60%；第三部分是电流经接地电极流入土壤后散布时的电阻，这是由土壤电阻率决定的。降阻剂从以上三个方面着手，从而降低接地电阻。物理降阻剂是接地工程广泛接受的材料，属于材料学中的不定性复合材料，可以根据使用环境形成不同形状的包裹体，所以使用范围广，可以和接地环或接地体同时运用，包裹接地环和接地体周围，达到降低接地电阻的作用。并且，降阻剂有可扩散成分，可以改善周边土壤的导电属性。现在较先进的降阻剂都有一定的防腐能力，可以加长地网的使用寿命，其防腐原理一般来说有几种：电化学防护，致密覆盖金属隔绝空气、加入改善界面腐蚀电位的外加剂成分等方法。物理降阻剂有超过二十年工程运用历史，经过不断实践和改进，现在无论性能还是施工工艺都已相当成熟。FXD-NJ长效降阻剂本产品采用现代材料科学的优越材料一高分子化学物质，施用前为液体，用塑料桶盛装，施用时加入凝固剂聚合为乳白（略黄）色，具有较好的弹性的凝胶体。本产品降阻效果显著，持久性好，使用寿命在15年以上。该降阻剂对接地极的腐蚀甚微，既可降阻又能起到防蚀剂的作用，为接地极防腐提供了新的途径和材料，由于其渗透性及流动性好，产生树根效应，大大增加了接地极的等效直径。长效降阻剂技术参数：电阻率≤0.1Ω.M比重1.08PH值≥7.0聚合后不溶于水，无毒无环境污染。2、接地模块非金属接地体在通信、广电等部门广泛应用。它是由导电能优越的非金属原料复合加工成型的，加工方法有浇注法，浇注成型的产品结构松散、强度低、导电性能差，而且质量不稳定，一些小型厂家少量生产使用这样的办法；机械压摸法，是使用设备在几到十几吨的压力下成型的，不仅尺寸精度较高、外观较好，更重要的是材料结构致密、电学性能好、抗大电流冲击能力强，质量也相当稳定，但是生产成本较高，批量生产多采用。选型时，尽量采用后者，特别是接地体有大电流或大冲击电流的要求（如电力工作地、防雷接地）时，不易采用浇注成型的非金属接地体。非金属接地体是不受腐蚀的接地体，其稳定性、环境适应性、使用寿命都是现有接地材料中最好的，不需要定期改造和维护。非金属接地体施工需要地网面积比传统接地面积小很多但是，在不同地质情况下，也许要保证足够够地接的面积才可以达到良好的效果。FXD-MK型产品水平电阻率<5Ω·m，方兴基业-2-1)耐受8/20μs1KA冲击电流和耐受10A工频电流后，电阻值不增加反...
