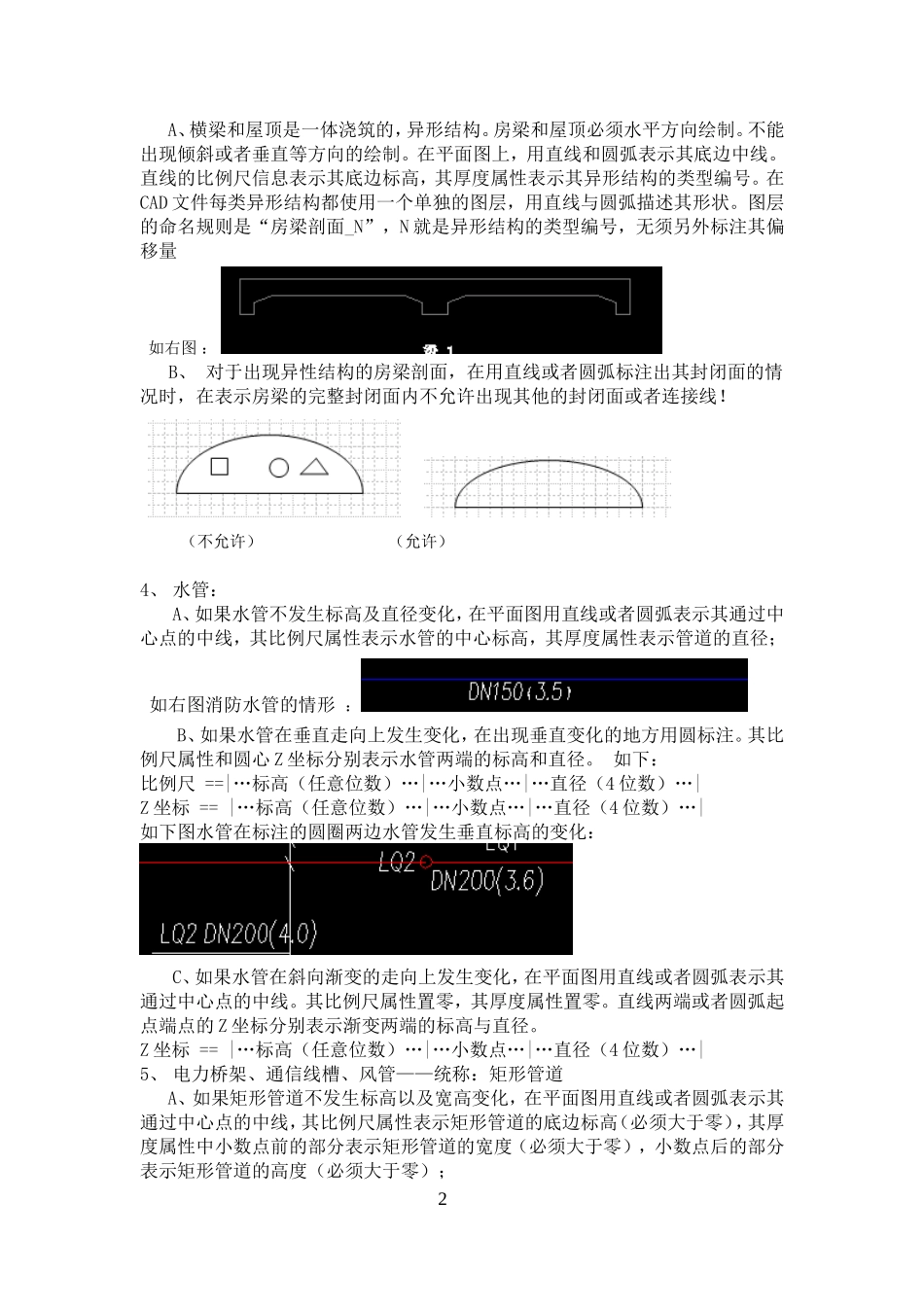

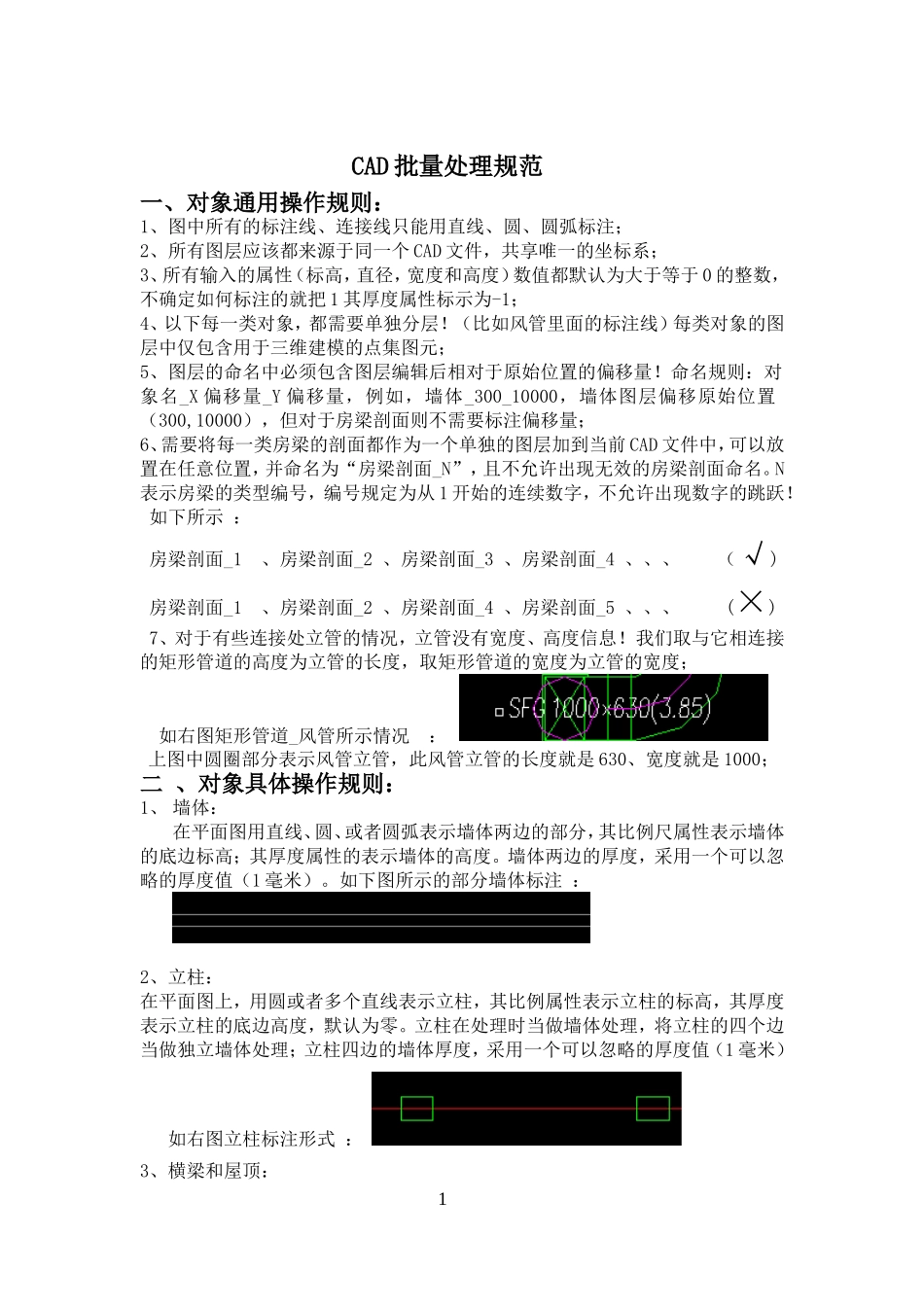

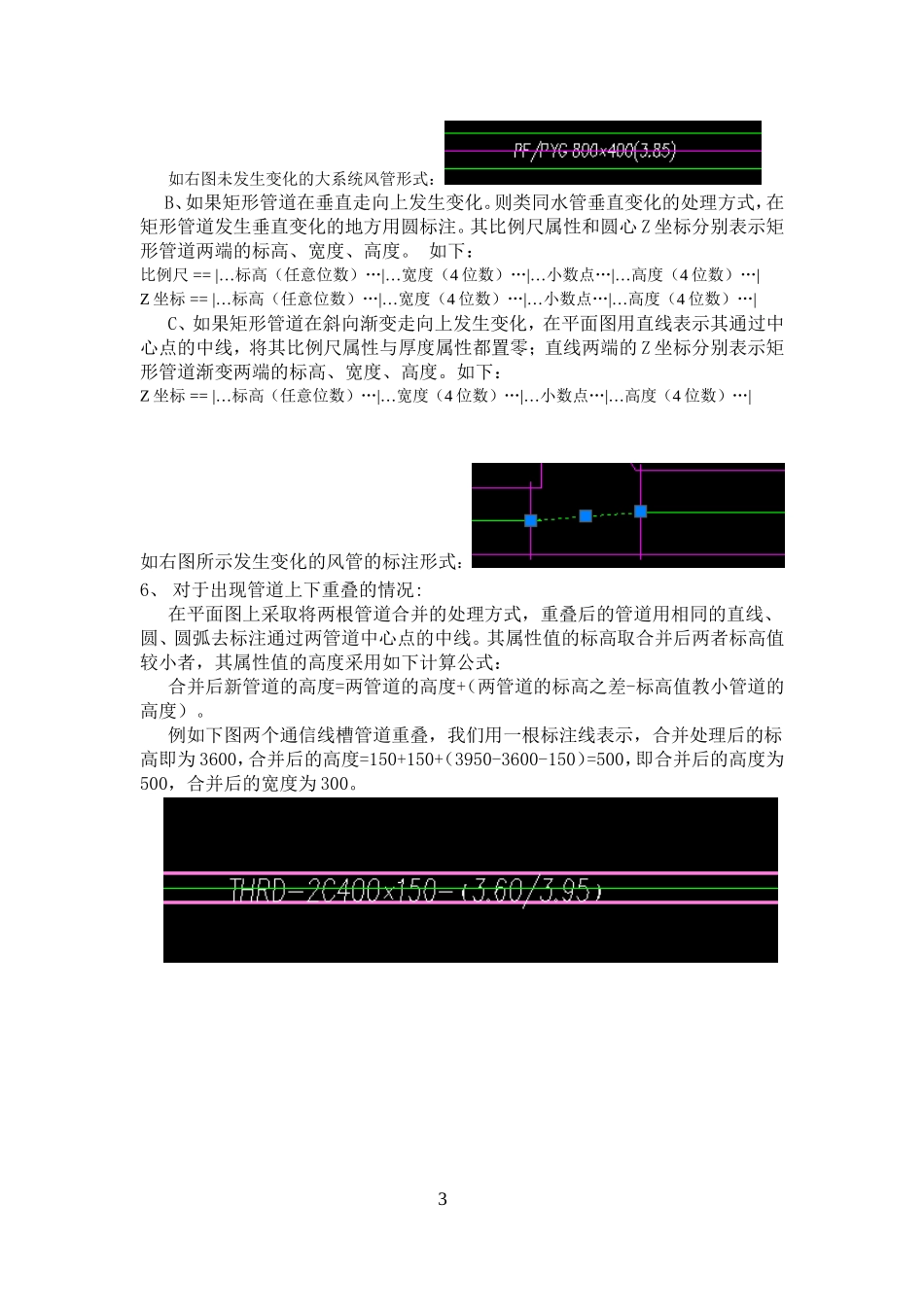

CAD批量处理规范一、对象通用操作规则：1、图中所有的标注线、连接线只能用直线、圆、圆弧标注；2、所有图层应该都来源于同一个CAD文件，共享唯一的坐标系；3、所有输入的属性（标高，直径，宽度和高度）数值都默认为大于等于0的整数，不确定如何标注的就把1其厚度属性标示为-1；4、以下每一类对象，都需要单独分层！（比如风管里面的标注线）每类对象的图层中仅包含用于三维建模的点集图元；5、图层的命名中必须包含图层编辑后相对于原始位置的偏移量！命名规则：对象名_X偏移量_Y偏移量，例如，墙体_300_10000，墙体图层偏移原始位置（300,10000），但对于房梁剖面则不需要标注偏移量；6、需要将每一类房梁的剖面都作为一个单独的图层加到当前CAD文件中，可以放置在任意位置，并命名为“房梁剖面_N”，且不允许出现无效的房梁剖面命名。N表示房梁的类型编号，编号规定为从1开始的连续数字，不允许出现数字的跳跃！如下所示：房梁剖面_1、房梁剖面_2、房梁剖面_3、房梁剖面_4、、、（√)房梁剖面_1、房梁剖面_2、房梁剖面_4、房梁剖面_5、、、(×)7、对于有些连接处立管的情况，立管没有宽度、高度信息！我们取与它相连接的矩形管道的高度为立管的长度，取矩形管道的宽度为立管的宽度；如右图矩形管道_风管所示情况：上图中圆圈部分表示风管立管，此风管立管的长度就是630、宽度就是1000；二、对象具体操作规则：1、墙体：在平面图用直线、圆、或者圆弧表示墙体两边的部分，其比例尺属性表示墙体的底边标高；其厚度属性的表示墙体的高度。墙体两边的厚度，采用一个可以忽略的厚度值（1毫米）。如下图所示的部分墙体标注：2、立柱：在平面图上，用圆或者多个直线表示立柱，其比例属性表示立柱的标高，其厚度表示立柱的底边高度，默认为零。立柱在处理时当做墙体处理，将立柱的四个边当做独立墙体处理；立柱四边的墙体厚度，采用一个可以忽略的厚度值（1毫米）如右图立柱标注形式：3、横梁和屋顶：1A、横梁和屋顶是一体浇筑的，异形结构。房梁和屋顶必须水平方向绘制。不能出现倾斜或者垂直等方向的绘制。在平面图上，用直线和圆弧表示其底边中线。直线的比例尺信息表示其底边标高，其厚度属性表示其异形结构的类型编号。在CAD文件每类异形结构都使用一个单独的图层，用直线与圆弧描述其形状。图层的命名规则是“房梁剖面_N”，N就是异形结构的类型编号，无须另外标注其偏移量如右图：B、对于出现异性结构的房梁剖面，在用直线或者圆弧标注出其封闭面的情况时，在表示房梁的完整封闭面内不允许出现其他的封闭面或者连接线！（不允许）（允许）4、水管：A、如果水管不发生标高及直径变化，在平面图用直线或者圆弧表示其通过中心点的中线，其比例尺属性表示水管的中心标高，其厚度属性表示管道的直径；如右图消防水管的情形：B、如果水管在垂直走向上发生变化，在出现垂直变化的地方用圆标注。其比例尺属性和圆心Z坐标分别表示水管两端的标高和直径。如下：比例尺==|…标高（任意位数）…|…小数点…|…直径（4位数）…|Z坐标==|…标高（任意位数）…|…小数点…|…直径（4位数）…|如下图水管在标注的圆圈两边水管发生垂直标高的变化：C、如果水管在斜向渐变的走向上发生变化，在平面图用直线或者圆弧表示其通过中心点的中线。其比例尺属性置零，其厚度属性置零。直线两端或者圆弧起点端点的Z坐标分别表示渐变两端的标高与直径。Z坐标==|…标高（任意位数）…|…小数点…|…直径（4位数）…|5、电力桥架、通信线槽、风管——统称：矩形管道A、如果矩形管道不发生标高以及宽高变化，在平面图用直线或者圆弧表示其通过中心点的中线，其比例尺属性表示矩形管道的底边标高（必须大于零），其厚度属性中小数点前的部分表示矩形管道的宽度（必须大于零），小数点后的部分表示矩形管道的高度（必须大于零）；2如右图未发生变化的大系统风管形式：B、如果矩形管道在垂直走向上发生变化。则类同水管垂直变化的处理方式，在矩形管道发生垂直变化的地方用圆标注。其比例尺属性和圆心Z坐标分别表示矩形管道两端的标高、宽度、高度。如下：比例尺==|…标高（任意位数）…|…宽度（4位数）…|…小数...
