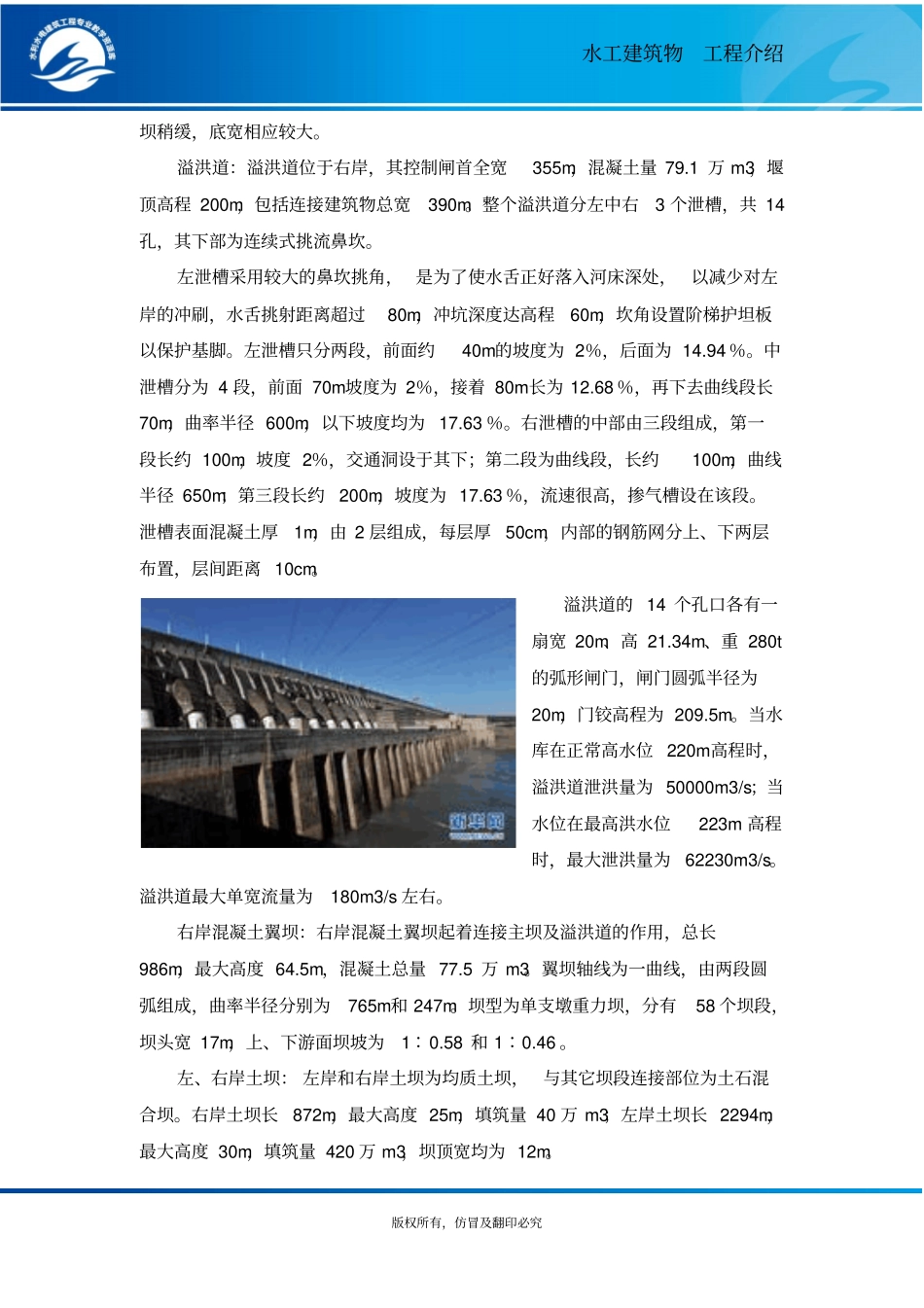

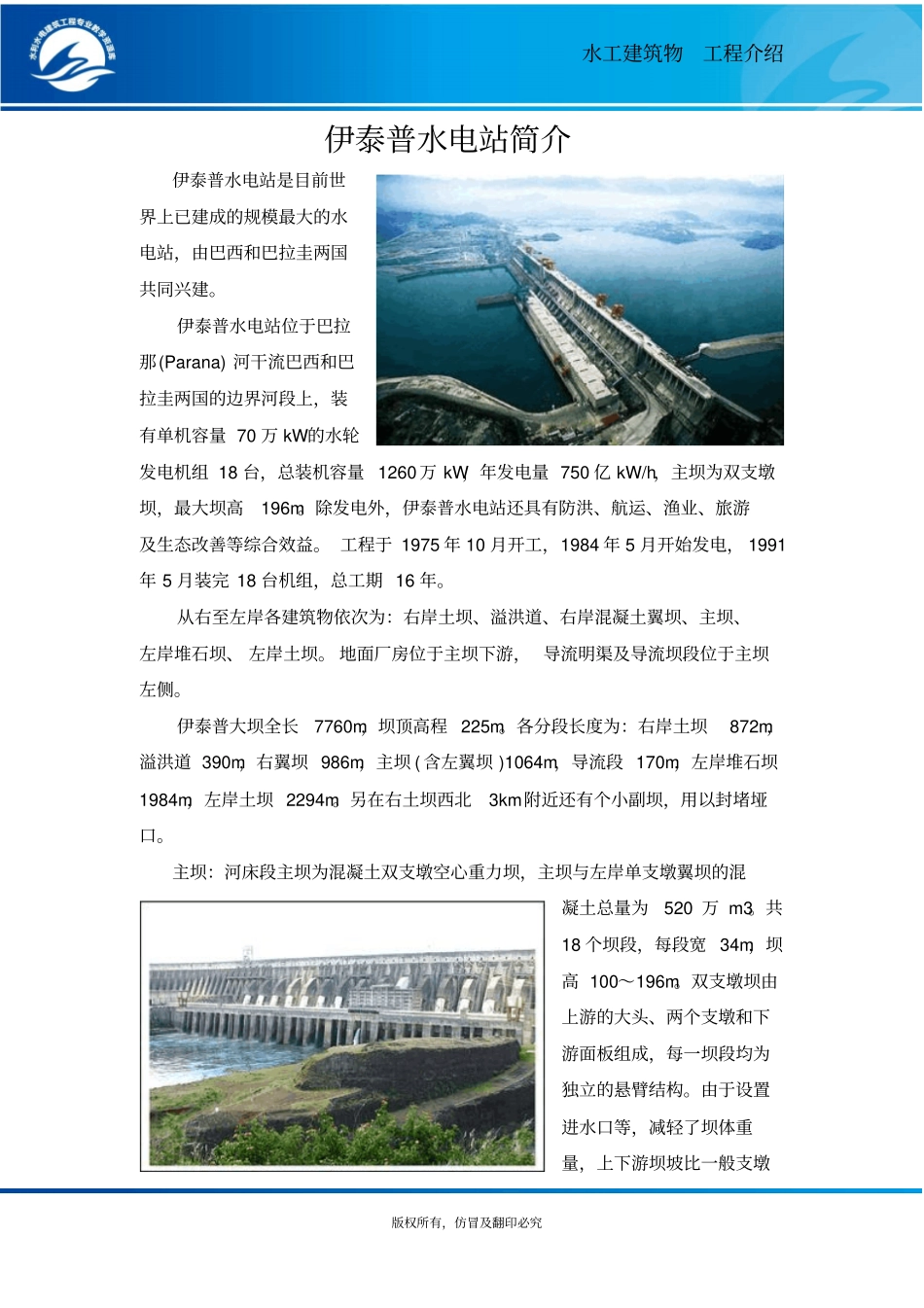

版权所有,仿冒及翻印必究水工建筑物工程介绍伊泰普水电站简介伊泰普水电站是目前世界上已建成的规模最大的水电站,由巴西和巴拉圭两国共同兴建。伊泰普水电站位于巴拉那(Parana)河干流巴西和巴拉圭两国的边界河段上,装有单机容量70万kW的水轮发电机组18台,总装机容量1260万kW,年发电量750亿kW/h,主坝为双支墩坝,最大坝高196m。除发电外,伊泰普水电站还具有防洪、航运、渔业、旅游及生态改善等综合效益。工程于1975年10月开工,1984年5月开始发电,1991年5月装完18台机组,总工期16年。从右至左岸各建筑物依次为:右岸土坝、溢洪道、右岸混凝土翼坝、主坝、左岸堆石坝、左岸土坝。地面厂房位于主坝下游,导流明渠及导流坝段位于主坝左侧。伊泰普大坝全长7760m,坝顶高程225m。各分段长度为:右岸土坝872m,溢洪道390m,右翼坝986m,主坝(含左翼坝)1064m,导流段170m,左岸堆石坝1984m,左岸土坝2294m。另在右土坝西北3km附近还有个小副坝,用以封堵垭口。主坝:河床段主坝为混凝土双支墩空心重力坝,主坝与左岸单支墩翼坝的混凝土总量为520万m3。共18个坝段,每段宽34m,坝高100~196m。双支墩坝由上游的大头、两个支墩和下游面板组成,每一坝段均为独立的悬臂结构。由于设置进水口等,减轻了坝体重量,上下游坝坡比一般支墩版权所有,仿冒及翻印必究水工建筑物工程介绍坝稍缓,底宽相应较大。溢洪道:溢洪道位于右岸,其控制闸首全宽355m,混凝土量79.1万m3,堰顶高程200m,包括连接建筑物总宽390m。整个溢洪道分左中右3个泄槽,共14孔,其下部为连续式挑流鼻坎。左泄槽采用较大的鼻坎挑角,是为了使水舌正好落入河床深处,以减少对左岸的冲刷,水舌挑射距离超过80m,冲坑深度达高程60m,坎角设置阶梯护坦板以保护基脚。左泄槽只分两段,前面约40m的坡度为2%,后面为14.94%。中泄槽分为4段,前面70m坡度为2%,接着80m长为12.68%,再下去曲线段长70m,曲率半径600m,以下坡度均为17.63%。右泄槽的中部由三段组成,第一段长约100m,坡度2%,交通洞设于其下;第二段为曲线段,长约100m,曲线半径650m;第三段长约200m,坡度为17.63%,流速很高,掺气槽设在该段。泄槽表面混凝土厚1m,由2层组成,每层厚50cm,内部的钢筋网分上、下两层布置,层间距离10cm。溢洪道的14个孔口各有一扇宽20m、高21.34m、重280t的弧形闸门,闸门圆弧半径为20m,门铰高程为209.5m。当水库在正常高水位220m高程时,溢洪道泄洪量为50000m3/s;当水位在最高洪水位223m高程时,最大泄洪量为62230m3/s。溢洪道最大单宽流量为180m3/s左右。右岸混凝土翼坝:右岸混凝土翼坝起着连接主坝及溢洪道的作用,总长986m,最大高度64.5m,混凝土总量77.5万m3。翼坝轴线为一曲线,由两段圆弧组成,曲率半径分别为765m和247m。坝型为单支墩重力坝,分有58个坝段,坝头宽17m,上、下游面坝坡为1∶0.58和1∶0.46。左、右岸土坝:左岸和右岸土坝为均质土坝,与其它坝段连接部位为土石混合坝。右岸土坝长872m,最大高度25m,填筑量40万m3;左岸土坝长2294m,最大高度30m,填筑量420万m3,坝顶宽均为12m。版权所有,仿冒及翻印必究水工建筑物工程介绍右岸土坝分为2段,第一段为坝肩部分,高度10m以下,长度约750m,上、下游坝坡均为1∶3,坝体下游设有烟囱式排水系统,由宽2m的垂直反滤层和厚1m的水平反滤层组成。第二段为土坝和混凝土结构的连接段,长约100m,剖面分为四个部分,上游面为混凝土导墙,往下为上游土体,中间为防渗土体,下游为堆石体,防渗土体和堆石体之间设有反滤过渡层,下游坝坡1∶1.8。左岸土坝分3段:第一段高度10m以下,长1360m,其结构和右岸相似,反滤层的砂子为粗碎回收的细砂。第二段高度10m以上,长度约630m,上、下游坝坡均为1∶3.5,心墙下游也设有烟囱式排水系统。第三段为土坝与堆石坝之间的连接段,长300m,中间为防渗土体,上下游为堆石体,其间有反滤过渡层。防渗土体下游坝壳内设有2m宽的垂直反滤层和1.5m厚的水平反滤层,上下游坝坡逐渐变化,以便和两端的堆石坝及土坝一致。土坝段的上游面采用堆石护坡,下游面采用草皮护坡。左岸堆石坝:左岸堆石坝顶长1984m,顶宽12m,最大...
